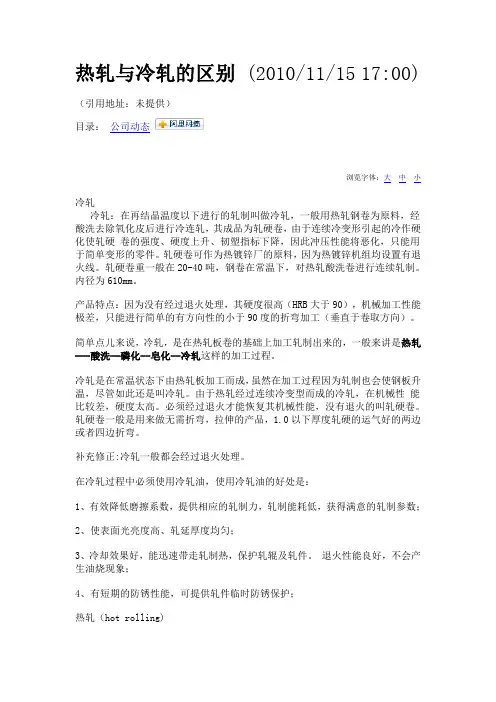

冷轧和热轧区别及优缺点

冷轧和热轧区别及优缺点作者: 奥宇钢管冷轧和热轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。

一、冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。

优点：成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要；冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。

缺点: 1.虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响； 2.冷轧型钢样式一般为开口截面，使得截面的自由扭转刚度较低。

在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差；3.冷轧成型钢壁厚较小，在板件衔接的转角处又没有加厚，承受局部性的集中荷载的能力弱。

二、热轧优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。

这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。

缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层现象。

分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。

焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多； 2.不均匀冷却造成的残余应力。

残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。

残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。

如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。

三、热轧和冷轧的主要区别是：1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。

2、热轧型钢和冷轧型钢残余应力产生的原因不同，所以截面上的分布也有很大差异。

冷弯薄壁型钢截面上的残余应力分布是弯曲型的，而热扎型钢或焊接型钢截面上残余应力分布是薄膜型。

me_20012006-12-08 14:08 热轧钢坯需要重新加热，一般加热到1100度以上开始轧制。

冷轧一般用轧制好的厚钢板，不需加热，继续轧制成更薄的钢带。

爱问的猫2006-12-08 14:20 从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。

大部分钢材都用热轧方法轧制。

但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。

在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。

即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。

钢的再结晶温度为450～600℃。

yjwung92006-12-08 14:47 热轧，顾名思义，轧件的温度高，因此变形抗力小，可以实现大的变形量。

以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1~20mm。

同时，由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。

对于组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度和卷曲温度来控制带钢的微观组织和机械性能。

冷轧，一般在开轧前是没有加热工序的。

但是，由于带钢厚度小，很容易出现板形问题。

而且，冷轧后为成品，因此，为了控制带钢的尺寸精度和表面质量，采用了很多很繁琐的工艺。

冷轧的生产线长，设备多，工艺复杂。

随着用户对带钢尺寸精度、板形和表面质量要求的提高，冷轧机组的控制模型、L1和L2系统、板形控制手段相对热轧要多。

而且，轧辊和带钢的温度也是其中一项比较重要的控制指标。

shmpxj2006-12-08 17:34 按再结晶温度分hyzdf2006-12-14 23:18 补充一下，热轧有宽展，冷轧没有；冷轧需要带张力轧制，热轧一般控制活套量wenweixin992006-12-16 10:13 冷轧需要使用热轧料作为原料, 来生产表面质量好,厚度薄的产品wangkexin2006-12-16 12:55 实在难以理解的话就去下载这个/read.php?tid=153365gaojunmale2006-12-28 22:02 热轧一般是轧制厚度比较薄的钢材好像。

另外热轧里面有活套控制lzw3504262007-01-16 10:23 但是因为在高温下钢的表面容易生成，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。

我给三楼的楼主补充一下，在高温下容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，这也可以通过高压水除鳞来解决钢板表面的氧化铁皮，当然表面粗糙还跟工作辊表面为粗糙度有一定的关系，所以说工作辊在轧制几千吨的钢板以后就得用磨床磨了。

azq12007-01-16 15:13 目前热轧水平已经很高了，表面质量相当好，有些可以和冷轧媲美。

热轧：热状态轧制，1000＋冷轧：冷状态轧制，室温，或者100以下。

hanjie20092007-01-18 11:09 冷轧与热轧的界限应以再结晶温度来区分。

即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。

实际生产过程中根据不同钢种轧制温度区间不一样，可进行热加工的温度范围也很窄，这也是受设备因素的能力lijingyan2007-01-29 14:04 你说的冷轧产品和热轧产品薄板行来来说，是上道工序和下道工序的区别，热轧产品是冷轧产品的原料，冷轧将经酸洗处理的热轧钢卷上机使用辊式轧机，轧制，都是冷加工成型，主要是将厚规格的热轧板轧制成薄规格的冷轧板，通常如3。

0mm的热轧板上机轧制可生产出0.3-0.7mm的冷轧卷，主要原理是利用挤压原理强行变形。

区别：简单点说1、冷轧板表面有一定的光泽度手确摸起来比较光滑，类似于那种用来喝水的很常见的钢水杯。

2、热轧板如未经酸洗处理，则与市场上很多普通钢板的表面相类似，生了锈的表面为红色，没生锈的表面为紫黑色（氧化铁皮）。

lijingyan2007-01-29 15:22冷轧板与热轧板的性能优点在于：1、精度更高，冷轧带钢厚度差不超过0.01~0.03mm。

2、尺寸更薄，冷轧最薄可轧制0.001mm的钢带；热轧现在最薄可达到0.78mm。

3、表面质量更优越，冷轧钢板甚至可以生产出镜面表面；而热轧板的表面则有氧化铁皮，麻点等缺陷。

4、冷轧板可以根据用户要求调整其力学性能如抗拉强度和工艺性能如冲压性能等。

loveyourslxf2007-01-29 16:31 应该是以再结晶温度分的xjtjaxa2007-01-30 10:33 冷轧和热轧的区别,上学的时候就学国啊asdf1162007-06-13 19:26 简单点就是轧制温度不一样而且冷轧的成品质量一般好于热轧fyf9902372007-06-15 15:21 热延展和冷拉升lxmansc2007-06-15 16:53 冷轧的工艺比热轧要复杂得多zhyp3142007-06-15 23:08 钢在600℃时的压力加工为热压力加工，而在400℃时的压力加工为冷压力加工。

guokuo9999992007-07-24 09:19 冷轧与热轧的界限应以再结晶温度来区分。

即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。

钢的再结晶温度为450～600℃。

kylin72007-07-24 22:42 冷轧可以得到表面光洁、尺寸精确、力学性能好的钢材，而热轧就不可以！jxcad22502007-07-25 08:17 冷轧钢质量比热轧钢质量好,价格比热轧贵冷轧---金属轧制工艺的一种。

通常指在室温下,确切地说在再结晶温度以下,对金属或合金所进行的轧制过程。

同热轧比较,冷轧可得到尺寸准确和表面光洁度与强度较高的产品。

与热处理配合可提高产品的其他某些性能,如韧性、磁性等。

热轧---金属轧制工艺的一种。

在再结晶温度以上完成的轧制过程。

dzy_1232007-07-27 13:10 冷轧与热轧的界限应以再结晶温度来区分。

即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。

钢的再结晶温度为450～600℃。

sevenevening2007-07-27 13:22 关于轧制工艺的说明是最关键的地方，因为生产出的产品规格表面的区别是感官分辨的，而金相分析则是最透彻的检验手段zzc21252008-01-13 12:00 随着控轧控冷的深入研究，再结晶的概念也在发展，950℃以上就是高温再结晶。

lemonwife2008-01-13 13:48 再结晶以上温度轧制是热轧，以下是冷轧。

再结晶温度的计算是：再结晶温度（摄氏度）=0.4*熔点（K）—273（K）。

janfenes2008-01-14 02:06 冷轧与热轧的界限应以再结晶温度来区分。

即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。

钢的再结晶温度为450～600℃。

加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。

一般不高于600℃轧制为冷轧。

冷板热板的区别：1、外观及表面质量：由于冷板是热板在冷轧工序后得到的，而且冷轧同时还会进行一些表面精整所以冷板在表面质量（如表面粗糙度之类）上比热板来得好，所以如果对产品后序上漆等涂覆质量存在较高要求的，一般选择冷板，另热板又分酸洗板和未酸洗板，酸洗板表面由于酸洗过所以成正常的金属色，但是未冷轧所以表面还是没冷板高，未酸洗板通常表面会有氧化层带着，发乌，或者存在四氧化三铁乌层，通俗讲就是火烤过似的，而且如果存放环境不好的话通常会带点绣。

2、性能：一般情况下，热板和冷板在工程中其机械性能是认为无区别的，虽然冷板在冷轧过程中存在一定的加工硬化，（不过不排除对机械性能要求严格的情况，那就需要区别对待了），冷板通常比热板的屈服强度稍高，表面硬度也高一些，具体怎么样需要看冷板退火的程度。

但是不管怎么退火冷板强度是比热板高的。

3、成形性能，由于冷热板得性能基本差不太多，所以成形性能的影响因素就要看其表面质量的区别的，由于表面质量是冷板来的要好，所以通常来讲同材质的钢板，冷板比热板的成形效果来得好一些。

冷轧和热轧也就是所谓的冷板和热板（刚开始硬是把我弄的云里雾里的，后来才知道俗称就是这样的），主要区别：热轧退火，酸洗，表面有一定程度氧化，较暗冷轧光亮退火，表面不氧化，较亮。

冷轧硬度高，加工相对，但是不易变形，冷轧由于有一定程度的加工硬化、韧性化，但能达到较好的屈强化，用来冷弯弹簧片等零件，同时，由于屈服点靠近抗拉强度，所以使用过程中对危险没有预见性（一般为薄板）。
