冷轧和热轧的区别

冷轧钢板和热轧钢板的区别1.定义：什么是热轧和冷轧1-1热轧：简单点儿来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧1-2冷轧是在热轧板卷的基础上加工轧制出来的，一般来讲是热轧---酸洗---冷轧这样的加工过程。

冷轧是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此还是叫冷轧。

于热轧经过连续冷变型而成的冷轧，在机械性能比较差，硬度太高。

必须经过退火才能恢复其机械性能，没有退火的叫轧硬卷。

生产工艺：生产过程中由于不进行加热，所以不存在热轧常出现的麻点和氧化铁皮等缺陷，表面质量好、光洁度高。

而且冷轧产品的尺寸精度高，产品的性能和组织能满足一些特殊的使用要求，如电磁性能、深冲性能等2力学性能名词术语在考虑选材时，主要是抗拉强度、屈服点、伸长率及冲击吸收功是表示热轧钢板力学性能的主要指标。

其大小表示钢材抵抗各种作用的能力的大小，是评定钢板材料质量的主要判据，也是钢板制件设计时选材和进行强度计算的主要依据。

（（1）屈服强度：试样在拉伸过程中，负荷不增加或开始有所降低而试样仍能继续伸长（变形）时的应力。

钢材的屈服强度愈低，产生永久变形所需的力愈小，即愈容易成形加工。

（2）抗拉强度：试样拉伸时，在拉断前所承受的最大应力。

当材料所受的外应力大于其抗拉强度时，将会发生破裂，因此，钢板材料的抗拉强度愈大，则表示它愈能承受大的外应力而不断裂。

（3）伸长率：试样在拉断后，其标距部分所增加的长度与原标距长度的百分比。

伸长率的比数愈大，则表示材料在受力破坏前可以经受永久变形的性能（塑性）愈好；反之则塑性愈差。

（4）冲击功（冲击吸收功）：冲击试验时，规定形状和尺寸的试样在冲击力一次作用下折断时所吸收的功，冲击功的大小，表示金属材料对冲击负荷的抵抗能力。

冲击功愈高，则材料抗突然脆断的能力愈强。

3. 总结热轧钢板，机械性能远不及冷加工，也次于锻造加工，但有较好的韧性和延展性冷轧钢板由于有一定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故1) 冷板采用冷扎加工表面无氧化皮，质量好。

冷轧与热轧的区别
在常温下的轧制一般理解为冷轧，从金属学观点看，低于在结晶温度的轧制为冷轧
热轧，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。

从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。

冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。

轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。

轧硬卷重一般在6~13.5吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。

内径为610mm。

产品特点：因为没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。

简单点儿来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。

冷轧，是在热轧板卷的基础上加工轧制出来的，一般来讲是热轧---酸洗---冷轧这样的加工过程。

冷轧是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此还是叫冷轧。

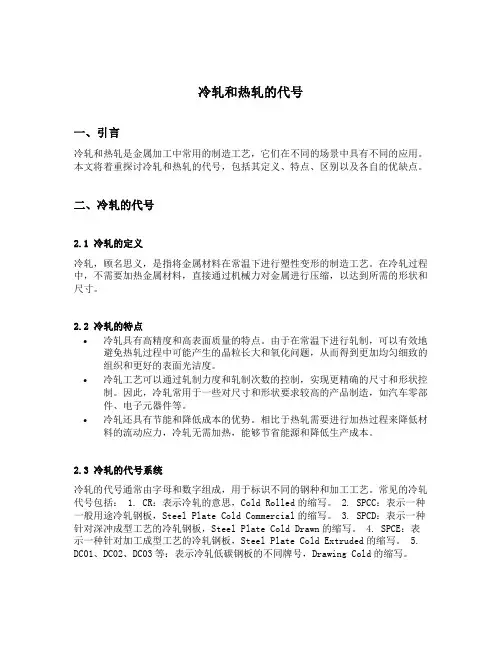

冷轧和热轧的代号一、引言冷轧和热轧是金属加工中常用的制造工艺，它们在不同的场景中具有不同的应用。

本文将着重探讨冷轧和热轧的代号，包括其定义、特点、区别以及各自的优缺点。

二、冷轧的代号2.1 冷轧的定义冷轧，顾名思义，是指将金属材料在常温下进行塑性变形的制造工艺。

在冷轧过程中，不需要加热金属材料，直接通过机械力对金属进行压缩，以达到所需的形状和尺寸。

2.2 冷轧的特点•冷轧具有高精度和高表面质量的特点。

由于在常温下进行轧制，可以有效地避免热轧过程中可能产生的晶粒长大和氧化问题，从而得到更加均匀细致的组织和更好的表面光洁度。

•冷轧工艺可以通过轧制力度和轧制次数的控制，实现更精确的尺寸和形状控制。

因此，冷轧常用于一些对尺寸和形状要求较高的产品制造，如汽车零部件、电子元器件等。

•冷轧还具有节能和降低成本的优势。

相比于热轧需要进行加热过程来降低材料的流动应力，冷轧无需加热，能够节省能源和降低生产成本。

2.3 冷轧的代号系统冷轧的代号通常由字母和数字组成，用于标识不同的钢种和加工工艺。

常见的冷轧代号包括： 1. CR：表示冷轧的意思，Cold Rolled的缩写。

2. SPCC：表示一种一般用途冷轧钢板，Steel Plate Cold Commercial的缩写。

3. SPCD：表示一种针对深冲成型工艺的冷轧钢板，Steel Plate Cold Drawn的缩写。

4. SPCE：表示一种针对加工成型工艺的冷轧钢板，Steel Plate Cold Extruded的缩写。

5. DC01、DC02、DC03等：表示冷轧低碳钢板的不同牌号，Drawing Cold的缩写。

三、热轧的代号3.1 热轧的定义热轧是指将金属材料在高温下进行塑性变形的制造工艺。

在热轧过程中，金属材料被加热至其材料的再结晶温度以上，然后通过辊轧机进行变形和轧制，以达到所需的形状和尺寸。

3.2 热轧的特点•热轧具有高生产效率和加工能力强的特点。

热轧钢管和冷轧钢管的区别
一、定义不同：
热轧是相对于冷轧而言的，冷轧是在再结晶温度以下进行的轧制，而热轧就是在再结晶温度以上进行的轧制。

二、分类不同：
热轧钢管分一般钢管，低、中压锅炉钢管，高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、地质钢管和其它钢管等。

冷轧（拨）无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。

三、精确度不同：
热轧无缝管外径一般大于32mm，壁厚2.5-75mm，冷轧无缝钢管外径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm，壁厚小于0.25mm，冷轧比热轧尺寸精度高。

这也正是冷拔钢管比热轧钢管价格高的原因之一。

四、硬度不同。

冷轧的定义是再结晶下的轧制,但一般理解为使用常温轧制材料的轧制.铝冷轧分为板轧和箔轧.厚度在0.15~以上的称为板,0.15~以下的称为箔.欧美多采用3~6台连续式轧机作为冷轧设备生产工艺生产过程中由于不进行加热，所以不存在热轧常出现的麻点和氧化铁皮等缺陷，表面质量好、光洁度高。

而且冷轧产品的尺寸精度高，产品的性能和组织能满足一些特殊的使用要求，如电磁性能、深冲性能等。

规格：厚度为0.2-4mm，宽度为600-2 000mm，钢板长度为1 200-6 000mm。

牌号：Q195A-Q235A、Q195AF-Q235AF、Q295A(B)-Q345 A(B)；SPCC、SPCD、SPCE、ST12-15;DC01-06性能：主要采用低碳钢牌号，要求具有良好的冷弯和焊接性能，以及一定的冲压性能。

应用领域冷轧板带用途很广，如汽车制造、电气产品、机车车辆、航空、精密仪表、食品罐头等。

冷轧薄钢板是普通碳素结构钢冷轧板的简称，也称冷轧板，俗称冷板，有时会被误写成冷扎板。

冷板是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。

由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。

适用牌号：Q195、Q215、Q235、Q275；SPCC（日本牌号）；ST12（德国牌号）符号：1、Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最好，能较好地满足一般的使用要求，所以应用范围十分广泛。

2、S-钢（Steel）、P-板（Plate）、C-冷轧（cold）、第四位C-普通级（common）。

热轧板硬度低，加工容易，延展性能好。

冷轧板硬度高，加工相对困难些，但是不易变形，强度较高。

热轧板强度相对较低，表面质量差点(有氧化、光洁度低)，但塑性好，一般为中厚板，冷轧板:强度高、硬度高表面光洁度高，一般为薄板，可以作为冲压用板.。

热轧钢板，机械性能远不及冷加工，也次于锻造加工，但有较好的韧性和延展性。

冷轧钢板由于有一定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故。

从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。

大部分钢材都用热轧方法轧制。

但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。

在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。

即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。

钢的再结晶温度为450～600℃。

热轧，顾名思义，轧件的温度高，因此变形抗力小，可以实现大的变形量。

以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1~20mm。

同时，由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。

对于组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度和卷曲温度来控制带钢的微观组织和机械性能。

冷轧，一般在开轧前是没有加热工序的。

但是，由于带钢厚度小，很容易出现板形问题。

而且，冷轧后为成品，因此，为了控制带钢的尺寸精度和表面质量，采用了很多很繁琐的工艺。

冷轧的生产线长，设备多，工艺复杂。

随着用户对带钢尺寸精度、板形和表面质量要求的提高，冷轧机组的控制模型、L1和L2系统、板形控制手段相对热轧要多。

热轧和冷轧的区别热轧和冷轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。

一.热轧优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。

这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。

缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层（夹层）现象。

分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。

焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多； 2.不均匀冷却造成的残余应力。

残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。

残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。

如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。

二.冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。

优点：成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要；冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。

缺点: 1.虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响； 2.冷轧型钢样式一般为开口截面，使得截面的自由扭转刚度较低。

在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差； 3.冷轧成型钢壁厚较小，在板件衔接的转角处又没有加厚，承受局部性的集中荷载的能力弱。

三.热轧和冷轧的主要区别是：1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。

2、热轧型钢和冷轧型钢残余应力产生的原因不同，所以截面上的分布也有很大差异。

热轧工艺和冷轧工艺的区别
热轧和冷轧是两种金属板材成型工艺，它们的主要区别如下：
1. 工艺温度：热轧是在高温下（通常在1000以上）完成的，而冷轧是在室温下进行的。

2. 板材性质：由于热轧的温度较高，材料在变形过程中会发生晶粒长大和变形硬化现象，因此与冷轧相比，热轧制品的强度和韧性较低。

3. 表面质量：由于热轧板材经过高温处理，容易产生氧化皮和表面缺陷等问题，而冷轧板材则可以获得更好的表面质量。

4. 生产效率：热轧生产效率较高，能够快速完成大规模生产，而冷轧则需要更多的时间和能源成本。

5. 适用范围：热轧适用于生产粗材料，制造大尺寸的板材和型材等，而冷轧适用于制造较细的板材和薄材。

总体来说，热轧和冷轧工艺各有其优缺点，具体选用哪种工艺应该根据需要的板材类型和性质来决定。
