故障现象及处理方法 1 异常报警

状态 操作面板 显示 种 类 说 明

警告 (停止 状态) 注*) 只适用于 VDC PWM Converter W1 Under Volt. 低电压 变频器内部的直流环节电压低于 的设定值时发生 W2 Over Volt[S] 过电压1 变频器内部的直流环节电压超出 的设定值时发生(使用软件处理)

W3 Over Volt[H] 过电压2 检测到硬件引起的过电压状态时发生

W4 Sensor Error 传感器异常 电流传感器及电路有异常时发生

W5 Over Load 过负载 变频器的输出电流满足过负载条件 , 时和=[1]忽视时发生

W6 查出零相电流 检测出超过 设定值的泄露电流

W7 Over_Temp 变频器过热 变频器放热盘的温度超过 90℃时发生 W8 Device_Short 变频器缺陷 变频器开关元件检查有异常时发生

W9 变频器运行使能没激活 数字量输入功能中“Drive Enable”功能设定的状态下，没有 Enable信号时发生

W10 AR1 DIable 没有设定模拟量信号给定1 没有设定 、、 中的 Analog Reference1参数 W11 AR2 DIsable 没有设定模拟量信号给定2 没有设定 、、 中的 Analog Reference2参数 W12 AF1 DIsable 没有设定 PI Feedback1 没有设定 、、 中的 PI Feedback1参数 W13 AF2 DIsable 没有设定 PI Feedback2 没有设定 、、 中的 PI Feedback2参数 W14 Drive Cal. 驱动校正异常 变更变频器的开关频率或初始化参数后发生。(运行自动调谐的[0]Drive calibration)

W15 AR3 DIsable 没有设定模拟量信号给定3 没有设定 、、中的 Analog Reference3 参数 W16 Drv_Cooling 变频器散热故障∶ Drive Cooling =[0]或[1]时，变频器的防热盘温度超过75℃的情况下发生 W17 Tuning_Stop 自动调谐失败∶ Auto Tuning Failure 试自动调谐或Drive calibration后，如fault发生，

报告调谐失败。电机及接线状态检查

W18 M_Brk_not_Op 电机制动器开放失败 数字量输出功能设定为[4]Motor Brake时，变频器的运行状态不满足制动器开放条件,,时发生

W19 Ext_Fault 外部故障 数字量输入功能设定为[10]Extemal fault(A)和[11]Extemal Fault(B)时，相关的数字量输入端子有信号时发生

W20 Acc/Dec_Byp V/F Accel_Deccl Bypass设定错误 或设定为[0]V/F Frequency control时，=[0]或数字量输入功能设定为[17]时发生

W21 Low_Ov_Limit Over Voltage Limit值设定错误 =[1]，=[1]时发生 把的设定值比的设定值设定高时发生

W22 Sync_Com_Err 同步通信故障

W23 Slave Error 从机故障 *) W24 Line_Seq_Err VDC接线相序错误 信号电缆检测到主电源接线相序错误

措施：PIU-VDC之间的L1,L2,L3电源接线相序检查

*) W25 Line_Uv VDC电源输入低电压故

障 电源输入电压低

*) W26 Line_Unbal 输入电压不平衡故障 每相的AC输入电压不平衡

*) W27 VDC接线检测没实行报警 没有实行线连接检测； 措施：实行“M3-Auto Tuning”的

“[0]Ln_Conn_Tuning” 2 设定错误

状态 操作面板 显示 种 类 说 明 参数 错误 [] 参数

Par Corruption 参数损坏 保存参数的存储设备损坏

kW/V/A Mismatch 功率/电压设定有误 设定电机额定输出,额定电压时有有误

Hz/rpm Mismatch 频率/转速设定有误 设定额定频率有误 设定 错误 [Parameter] Jumper Setting VD 容量设定有误 VD 容量设定有误

ERR[] 参数设定有误 设定参数有误时显示该参数的编码

(例:时 ERR[]) 3 故障报警

状态 操作面板 显示 种 类 说 明

控制故障

ERR[Control]

F1 Over Load 过负载 变频器输出电流满足过负载

条件 , 时发生

F2 Over Curr. 过电流[S] 变频器输出电流超出 的设定

值时发生(用软件处理)

F3 Over Curr.(H)

过电流[H]

检测到硬件引起的过电流状

态时发生

F4 ZeroSeq Curr.

零相电流[S] 零相电流超过 的设定值

F5 ZeroSeq Curr.

零相电流[H]

检测到硬件引起的零相电流

状态时发生 F6 Under Current

低电流:接线异常

变频器的输出电流满足低电

流条件 ， 时发生

F7 Over_Volt 过电压[S] 变频器内部的直流环节电压超出 的设定值时发生(用软

件处理)

F8 Over_Volt(H)

过电压[H]

用硬件检查过电压状态时发

生

F9 Under_Volt 低电压 变频器内部的直流环节电压低于 的设定值时发生。使用无感应器矢量控制的情况下，

电机与变频器之间接线断开时也发生。

F10 Over Speed 电机过速 电机的运转速度超出 , , 的

设定速度时发生

F11 Out of Ctrl. 失控

使用制动装置时不能打开、负

载过大、使用编码器时不能反馈信号等，由于内、外部的原因无法正常控制时发生

驱动故障 F21 Over_Temp 变频器过热 变频器散热盘的温度超过 90℃ 时发生. ERR [Operation] 注*) 只适用于 VDC PWM Converter F22 Device_Short

IGBT/MOTOR断路

检查 变频器 IGBT/MOTOR断路检查

时发生

F23 Charging Err 初期充电故障 输入电源后,直流环节电容充

电失败时发生.

F24 Brake Demage 制动斩波器或制动电阻故障 因内装型制动斩波器或 DBR 异常,输入电源后直流环节电

压不上升, 制动斩波器运行中过电流或元件受损而发生

F25 Ext_Fault 外部输入故障信号 从外部装置输入故障信号时

发生

F26 Zero_Current

门极驱动电源故障/

接线的错误

“=[1]Enabled”状态下无电

流的状态超过 的时间设定值时发生

F27 Open Phase 缺相故障 3相输入中一相断电时发生

F28 Bus Cap Dmg 电容bank故障

F29 Keypad_Erorro 操作面板连接不良 操作面板与变频器之间连接不好或通信被割断时发生 F30 Sync_Com_Err

同步通信故障

F31 Line_Uv VDC电源输入电压低 AC 输入电压低

F32 Line_Unbal 电压不平衡 每相的 AC 输入电压不平衡

F33 Line_Ov 电源输入过电压 AC 输入过电压

自动协调

故障 ERR[Tuning] F41 Wrong Conn. 电机接线故障 变频器和电机之间接线断开时发生 F42 EstimAtion 1 电机调谐故障1 电机调谐期间所得的值有误 F43 Estimation 2 电机调谐故障2 电机调谐期间所得的值有误

F44 Estimation 3 电机调谐故障3 电机调谐期间所得的值有误

F45 Estimation 4 电机调谐故障4 电机调谐期间所得的值有误

合集下载

博世变频器故障代码

博世变频器故障代码

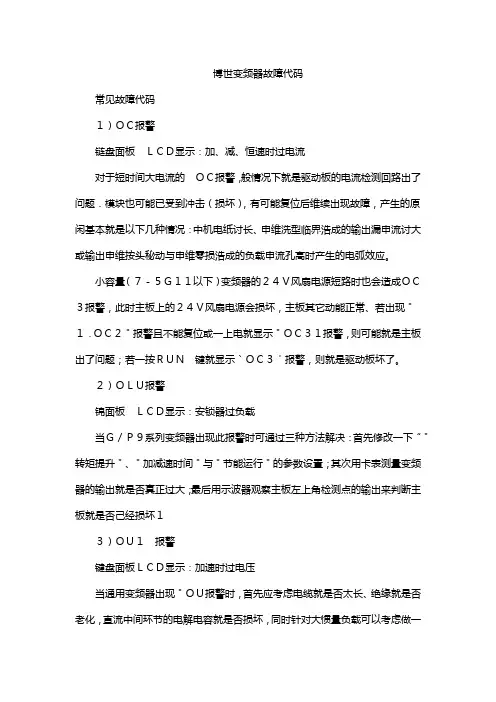

博世变频器故障代码常见故障代码１）ＯＣ报警链盘面板ＬＣＤ显示：加、减、恒速时过电流对于短时间大电流的ＯＣ报警，般情况下就是驱动板的电流检测回路出了问题．模块也可能已受到冲击（损坏），有可能复位后维续出现故障，产生的原闲基本就是以下几种情况：中机电纸讨长、申维洗型临界浩成的输出漏申流讨大或输出申维按头秘动与申维零损浩成的负载申流孔高时产生的电弧效应。

小容量（７－５Ｇ１１以下）变频器的２４Ｖ风扇电源短路时也会造成ＯＣ３报警，此时主板上的２４Ｖ风扇电源会损坏，主板其它动能正常、若出现＂１．ＯＣ２＂报警且不能复位或一上电就显示＂ＯＣ３１报警，则可能就是主板出了问题；若一按ＲＵＮ键就显示｀ＯＣ３＇报警，则就是驱动板坏了。

２）ＯＬＵ报警锦面板ＬＣＤ显示：安锁器过负载当Ｇ／Ｐ９系列变频器出现此报警时可通过三种方法解决：首先修改一下“＂转矩提升＂、＂加减速时间＂与＂节能运行＂的参数设置；其次用卡表测量变频器的输出就是否真正过大；最后用示波器观察主板左上角检测点的输出来判断主板就是否己经损坏１３）ＯＵ１报警键盘面板ＬＣＤ显示：加速时过电压当通用变频器出现＂ＯＵ报警时，首先应考虑电缆就是否太长、绝缘就是否老化，直流中间环节的电解电容就是否损坏，同时针对大惯量负载可以考虑做一下电机的在线白整定。

另外在启动时用万用表测量一下中间直流环节电压．若测量仪表显示电压与操作面板ＬＣＤ显示电压不问，则主板的检测电路有故障，需更换主板。

当直流母线电压高压７８０ＶＤＣ时，变额器例ＯＵ报警；当低于３５０ＶＤＣ时，变频器做欠压ＬＵ报警Ｍ４ＷＵ报警键撤面板ＬＣＤ显示：欠电压如果设备经常：ＬＵ欠电压＂报警，则可考虎将变频器的委数初始化（Ｏ３设成１后确认）然后提高变频器的载波频率（参数Ｆ２６）。

嘉信变频器说明书故障代码表

嘉信变频器说明书故障代码表

嘉信变频器说明书故障代码表

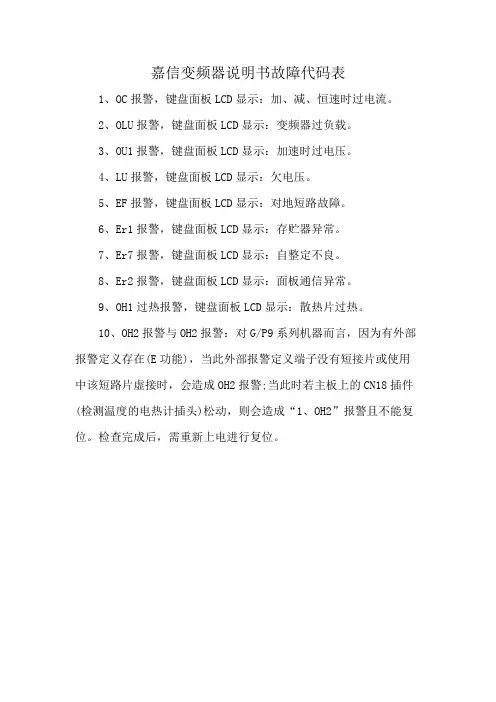

1、OC报警，键盘面板LCD显示：加、减、恒速时过电流。

2、OLU报警，键盘面板LCD显示：变频器过负载。

3、OU1报警，键盘面板LCD显示：加速时过电压。

4、LU报警，键盘面板LCD显示：欠电压。

5、EF报警，键盘面板LCD显示：对地短路故障。

6、Er1报警，键盘面板LCD显示：存贮器异常。

7、Er7报警，键盘面板LCD显示：自整定不良。

8、Er2报警，键盘面板LCD显示：面板通信异常。

9、OH1过热报警，键盘面板LCD显示：散热片过热。

10、OH2报警与OH2报警：对G/P9系列机器而言，因为有外部报警定义存在(E功能)，当此外部报警定义端子没有短接片或使用中该短路片虚接时，会造成OH2报警;当此时若主板上的CN18插件(检测温度的电热计插头)松动，则会造成“1、OH2”报警且不能复位。

检查完成后，需重新上电进行复位。

加信变频器说明书故障代码表

加信变频器说明书故障代码表

加信变频器说明书故障代码表加信变频器是一种用于调节电机转速的设备，常用于工业生产中。

然而，使用过程中可能会出现各种故障，为了方便用户识别和解决问题，加信变频器通常会配备一份详细的故障代码表。

本文将以加信变频器说明书故障代码表为主题，详细介绍其中常见的故障代码及其对应的故障原因和解决方法。

故障代码表中的第一个故障代码是E001，它通常表示电机过载保护。

这种故障可能是由于电机负载过大或运行环境不良导致的。

解决方法是检查电机负载是否过大，如有需要可以减小负载或更换适当的电机。

同时，也需要确保运行环境符合变频器的要求，如温度、湿度等。

第二个故障代码是E002，表示电机过热保护。

这种故障通常是由于电机长时间高负载运行或散热不良导致的。

解决方法是检查电机是否正常工作，如有需要可以降低负载或提高散热效果。

接下来是故障代码E003，它表示电机失速保护。

这种故障可能是由于电机负载不稳定或电源电压不稳定导致的。

解决方法是检查电机负载是否稳定，如有需要可以调整负载或检查电源电压是否稳定。

第四个故障代码是E004，表示电机过电流保护。

这种故障通常是由于电机启动时电流过大或电路故障导致的。

解决方法是检查电机启动时的电流是否正常，如有需要可以调整启动参数或检查电路连接是否正常。

接下来是故障代码E005，它表示电机缺相保护。

这种故障通常是由于电机供电缺少一个相位或电机本身故障导致的。

解决方法是检查电机供电是否正常，如有需要可以检查电机线路连接是否松动或更换电机。

第六个故障代码是E006，表示电机过压保护。

这种故障通常是由于电源电压过高或电机绝缘性能不好导致的。

解决方法是检查电源电压是否正常，如有需要可以更换电源或检查电机绝缘是否良好。

故障代码表中的最后一个故障代码是E007，它表示电机欠压保护。

这种故障通常是由于电源电压过低或电机绝缘性能不好导致的。

解决方法是检查电源电压是否正常，如有需要可以更换电源或检查电机绝缘是否良好。
