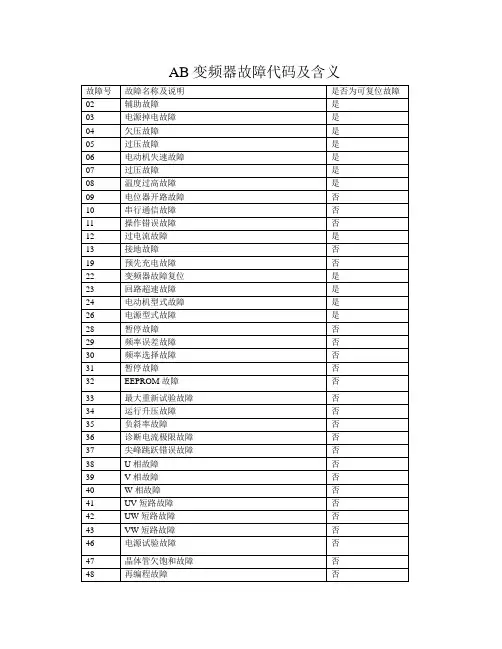

AB变频器故障代码及含义

变频器常见故障代码-(最新版-修订)1、E-Stop(急停)：急停按钮已被触发，变频器停止工作以确保安全。

解决方法：检查急停按钮是否释放，重新复位变频器并解除急停状态。

2、Overvoltage(过压)：输入电压过高，导致变频器保护措施生效。

解决方法：检查输入电源电压是否正常，如果电压过高，可能需要增加电压稳定器或修复电网问题。

3、Under voltage(欠压)：输入电压过低，导致变频器保护措施生效。

解决方法：检查输入电源电压是否正常，如果电压过低，可能需要安装电压稳定器或修复电网问题。

4、Overcurrent(过流)：输出电流过高，变频器保护触发。

解决方法：检查输出负载是否正常，如果超过变频器额定电流，可能需要重新评估负载并调整变频器参数。

5、Overload(过载)：输出负载过重，变频器无法提供足够的电流。

解决方法：检查负载是否超过变频器额定功率，可能需要调整负载或升级变频器容量。

6、Short Circuit(短路)：输出短路，导致变频器保护机制生效。

解决方法：检查输出电路是否存在短路，修复短路问题并重新启动变频器。

7、Over temperature(过温)：变频器温度过高，触发保护机制。

解决方法：检查变频器散热系统是否正常运行，如风扇是否工作、散热器是否清洁等。

确保变频器在额定温度范围内运行。

8、Ground Fault(接地故障)：输出或输入电路存在接地故障。

解决方法：检查输出或输入电路的接地情况，确保接地连接良好，并修复任何接地故障。

9、Communication Error(通信错误)：变频器与外部设备（如PLC）之间的通信出现问题。

解决方法：检查变频器与外部设备之间的通信连接，确保连接正常。

检查通信参数和设置，确保其正确。

10、Motor Phase Loss(电机缺相)：电机缺少一个或多个相位。

解决方法：检查电机电源和接线，确保所有相位正常连接。

修复或更换缺失的相位。

AB变频器故障代码类型１f2 辅助触点输入辅助触点输入互锁打开F3 电源掉电直流母线电压低于额定值的85%F4 欠电压直流母线电压跌到最小值以下F5 过电压直流母线电压超过最大值F6电动机堵转变频器不能使电动机加速F7电动机过载内部电子开关过载跳闸F8散热器温度过高故障岗亭散热器温度超过预定值F63软件过电流超过了A098中编程设定的电流值AB变频器故障代码类型２F12硬件过电流变频器输出电流已超出硬件电流限制值F13接地故障检测到变频器至少有一个输出端对大地短路F33自动重启动次数在A092所设定的尝试次数内，变频器不能成功地清除故障并恢复运行。

F38U相接地检测到在变频器与电动机之间有一相发生对地故障F39V相接地同F38F40W相接地同F38F41UV两相短路检测到两个输出端之间过电流F42UW两相短路同F41F43VW两相短路同F41F48参数缺省值变频器收到命令将缺省值写入到EEPROMF64变频器过载负载情况超过“150％变频器额定值持续1分钟或200％变频器额定值持续3秒钟”的限制。

F70电源单元在变频器电源部分检测到故障F81通信中断RS485（DSI）口停止通信F100参数校验仪表板上读到的校验值与计算值不匹配F122I/O端子排故障在变频器的控制与I/O部分检测到故障Rockwell罗克韦尔Allen-Bradley艾伦-布拉德利，部分型号如下：20-750-20COMM 20-750-EMC2-F2 20-750-MBUSR1-320020-750-20COMM-F1 20-750-EMC2-F3 20-750-MNT2-F820-750-2262C-2R 20-750-EMC2-F45 20-750-MNT2-F920-750-2262D-2R 20-750-EMCCM1-F8 20-750-MNT3-F820-750-2263C-1R2T 20-750-EMCCM1-F9 20-750-MNT3-F920-750-ACTE1-F6 20-750-EMCSSM1-F820-750-NEMA1-F120-750-APS 20-750-ENC-1 20-750-NEMA1-F220-750-BUS1-F8 20-750-FAN3-F8 20-750-NEMA1-F320-750-BUS2-F8 20-750-FCBL1-F10 20-750-NEMA1-F420-750-BUS2-F9 20-750-FCBL1-F8 20-750-NEMA1-F520-750-BUS3-F8 20-750-FLNG1-F220-750-NEMA1-F620-750-BUS3-F9 20-750-FLNG1-F3 20-750-NEMA1-F720-750-BUS4-F8 20-750-FLNG1-F4 20-750-PBUS20-750-BUS4-F9 20-750-FLNG1-F5 20-750-PH1-F820-750-BUS5-F8 20-750-FLNG4-F6 20-750-PH2-F920-750-BUS5-F9 20-750-FLNG4-F720-750-PH3-F1020-750-BUS6-F9 20-750-FLTR1-F8 20-750-POD1-F820-750-C1-C770D740 20-750-G1-F8 20-750-PTG1-F620-750-CART1-F8 20-750-HOOD1-F8 20-750-PTG1-F720-750-CBPEMCCM1-F8 20-750-I1B-C460D430 20-750-PUB-IN1-CS20-750-CNETC20-750-I1B-C540D485 20-750-PUB-IN1-DE20-750-DB1-D1 20-750-I1B-C567D545 20-750-PUB-IN1-EN20-750-DB1-D2 20-750-I1B-C650D617 20-750-PUB-IN1-ES20-750-DBUSL1-1200 20-750-I1B-C750D710 20-750-PUB-IN1-FR20-750-DBUSL1-2000 20-750-I1B-C770D740 20-750-PUB-IN1-IT20-750-DBUSL1-3000 20-750-I1-C460D430 20-750-PUB-IN1-JA20-750-DBUSR1-1200 20-750-I1-C540D485 20-750-PUB-IN1-KO20-750-DBUSR1-2000 20-750-I1-C567D545 20-750-PUB-IN1-PL20-750-DBUSR1-3000 20-750-I1-C650D617 20-750-PUB-IN1-PT20-750-DCBB1-F6 20-750-I1-C750D710 20-750-PUB-IN1-RU20-750-DCBB1-F7 20-750-I1-C770D740 20-750-PUB-IN1-ZC20-750-DENC-1 20-750-IP20G1-F5 20-750-PUB-IN1-ZH20-750-DNET 20-750-IP20GI-F2 20-750-RPD1-F820-750-DUCT2-F8 20-750-LBRKT1 20-750-S20-750-EMC1-F1 20-750-MBUSL1-1250 20-750-S120-750-EMC1-F2 20-750-MBUSL1-2000 20-750-SPL1-F1020-750-EMC1-F3 20-750-MBUSL1-3200 20-750-UFB-120-750-EMC1-F4 20-750-MBUSR1-1250 20-750-XBUS-LHNB-200020-750-EMC1-F5 20-750-MBUSR1-2000 20-750-XSEC-LH-20G20-750-EMC2-F1。

变频器常见故障代码及处理实例（建议收藏）01过流（OC）过流是变频器报警最为频繁的现象(1) 重新启动时，一升速就跳闸。

这是过电流十分严重的现象。

主要原因有:负载短路，机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起；(2) 上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电路坏；(3) 重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。

①一台LG-IS3-4 3.7kW变频器一启动就跳“OC”分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。

在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。

模块装上上电运行一切良好。

②一台BELTRO-VERT 2.2kW变频通电就跳“OC”且不能复位。

分析与维修:首先检查逆变模块没有发现问题。

其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。

2过压（OU）过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题一台台安N2系列3.7kW变频器在停机时跳“OU”。

在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。

ABB变频器异常代码解析1. 引言ABB变频器是工业领域广泛使用的一种电力调节设备，它通过改变电机输入的电源频率，从而实现对电机转速的精准控制。

然而，在长时间或不当的使用过程中，变频器可能会出现各种异常情况，这些情况通常会通过异常代码进行提示。

本文档旨在详细解析ABB变频器常见的异常代码，帮助用户更好地理解和处理这些问题。

2. 异常代码解析ABB变频器的异常代码通常分为四大类：过流保护、过压保护、过热保护和故障代码。

下面我们将分别对这四类异常代码进行详细解析。

2.1 过流保护过流保护是变频器最常见的一种保护机制，主要是为了防止电机因电流过大而损坏。

当变频器检测到过流时，会立即停止输出，并通过异常代码进行提示。

常见的过流保护代码有：- 代码 "101"：输入侧相间短路。

- 代码 "102"：输出侧相间短路。

- 代码 "103"：对地短路。

- 代码 "104"：电机过载。

2.2 过压保护过压保护主要是为了防止电机因电压过高而损坏。

当变频器检测到过压时，会立即停止输出，并通过异常代码进行提示。

常见的过压保护代码有：- 代码 "201"：输入电压过高。

- 代码 "202"：输出电压过高。

2.3 过热保护过热保护是针对变频器自身的一种保护机制，主要是为了防止变频器因长时间工作在高温环境下而损坏。

当变频器检测到过热时，会立即停止输出，并通过异常代码进行提示。

常见的过热保护代码有：- 代码 "301"：内部温度过高。

2.4 故障代码故障代码是变频器检测到某些严重故障时发出的提示。

当变频器显示故障代码时，需要立即停机并进行检修。

常见的故障代码有：- 代码 "901"：主控板故障。

- 代码 "902"：驱动板故障。

- 代码 "903"：电源板故障。

CHAPTER 8 94页
故障代码1769-SDN模块前面的监视面板是为了解决故障时方便而设的。

解决故障的第1步就是去看监测面板上显示的7段数字报警信息。

显示功能如下：
●双色（红/绿）网络状态显示器显示网络路线通讯连接的信息。

●数字显示出示节点地址和状态显示信息。

状态信息在节点地址之前。

●双色（红/绿）模块状态显示器显示扫描模块是否有电源或正在运行。

AB故障代码
是为了解决故障时方便而设的。

板上显示的7段数字报警信息。

器显示扫描模块是否有电源或正在运行。

器显示网络路线通讯连接的信息。

态显示信息。

状态信息在节点地址之前。

.。

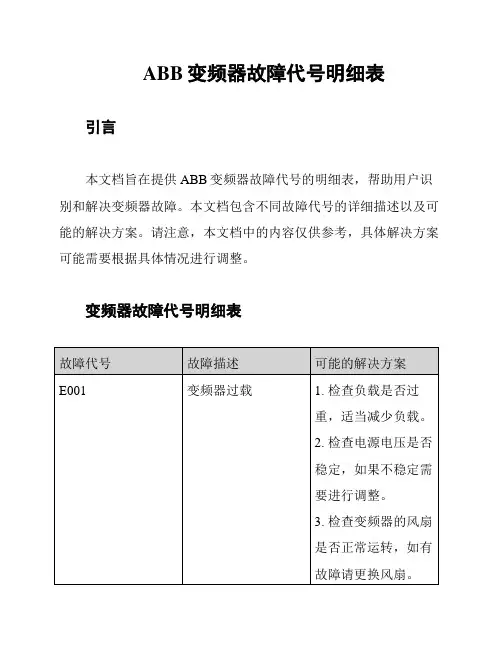

ABB变频器故障代号明细表引言
本文档旨在提供ABB变频器故障代号的明细表，帮助用户识别和解决变频器故障。

本文档包含不同故障代号的详细描述以及可能的解决方案。

请注意，本文档中的内容仅供参考，具体解决方案可能需要根据具体情况进行调整。

变频器故障代号明细表
结论
本文档提供了ABB变频器故障代号的明细表，旨在帮助用户识别和解决变频器故障。

用户可以根据故障代号和描述来确定可能的解决方案。

然而，请注意，具体解决方案可能需要根据具体情况进行调整。

建议在解决故障时，遵循简单策略，避免出现法律复杂性问题。

ABB变频器故障代号明细表引言
本文档旨在提供ABB变频器故障代号的详细清单，以便用户在遇到故障时能够准确识别和解决问题。

这些故障代号明细将帮助用户快速定位故障，并采取适当的措施进行修复。

变频器故障代号明细
以下是ABB变频器故障代号的详细表格：
*注意：以上故障代号仅供参考，具体故障解决方法应根据实际情况进行调整。

*
结论
本文档提供了ABB变频器故障代号的明细表，以帮助用户在遇到故障时准确识别问题并采取适当的措施。

用户应根据实际情况对故障代号进行分析和解决，以确保设备正常运行。

请注意，本文档中的内容仅供参考，具体的故障解决方法可能需要根据实际情况进行调整和确认。

谢谢阅读！。

罗克韦尔AB（PowerFlex400系列）变频器常用参数：一：与参数相关的功能键：上电时，最后一次用户选择的显示组参数编号短暂地闪烁显示，然后显示成该参数的当前值。

按一次ESC键将显示上电时的显示组参数编号，再次按ESC键进入参数编辑组菜单，组菜单字母将会闪烁，此时SeL键可以用于左右位移，上下键用于改变参数值或参数组编号。

回车键可确认并保存更改的参数值，参数保存后连续按两次ESC键退出参数编辑画面。

参数菜单共有7类分别为：b基本显示组（只读）、P基本编程组、t控制端子编程组、C通迅组、A高级编程组、R辅助继电器编程组、d高级显示组。

二：控制回路端子功能：R1-R2-R3：1#继电器R4-R5-R6：2#继电器01-04：停止/功能丢失02-04：起动/正转03-04：方向/反转05~08-04：多功能输入1~411：SRC灌电流模式时+24v电源端12-13-14电位器模拟（1~10k）13-14模拟量输入1（Al1）15/16-14：模拟量输岀1（Ao1）/2（Ao2）17-18：模拟量输入2（Al2）19-10：光耦合输岀（19接正极）注：电路板上的四个拔动开关AO1、AO2、Al1与Al2分别对应模拟量输出1、2与模拟量输入1、2是选用电压模式还是电流模式。

三：常用参数：b基本显示组（只读）：*1*b001/002：输出/命令频率*2*b003/004：输出电流/电压*3*b007：最近一次故障代码P基本编程组：*1*P033：电机过载电流设定*2*P034/035：频率下/上限*3*P036/C108：第一/第二运转命令来源。

《0：面板控制；1：三线制；2/3/4/6：二线制普通级/灵敏级/高速级/使能级；5：通迅控制。

（注：当P036设为以上1、2或4时，只有上升沿脉冲才能触发，而设为3或6时为开关型连续扫描触发。

）》*4*P037：停车方式：《0/1/2/3：斜坡/自由惯性/直流制动/自动直流制动，同时“停止”命令均可复位激活的故障；4/5/6/7：斜坡/惯性/直流制动/自动直流制动》*5*P038/C109：第一/第二频率命令来源：《0：键盘；1：由参数A142设定（由多功能输入端子外接按钮作加或减频率时P038必须设为1，也叫MOP功能。
