ABB变频器参数设定一览表常用基本设定值：代码英文名称中文名称范围用户设定1001 EXT1 COMMANDS外部1命令0…14 11002 EXT2 COMMANDS外部2命令0…14 11102 EXT1 / EXT2 SEL外部控制选择-6…12 71103 REF1 SELECT给定值1选择0…17，20，21 21106 REF2 SELECT给定值2选择0…17，20，21 192008 MAXIMUM FREQ最大频率0.0…500.0Hz 502102 STOP FUNCTION停车方式1=自由停车，2=积分停车 12113 START DELAY启动延时0.00…60.00s 0~22601 FLUX OPTIMIZATION允许磁通最优化0=关闭，1=打开04010 ET POINT SEL给定值选择0…19 194011 NTERNAL SETPNT内部给定值单位和换算比例是由参数4006 和4007来定义30(压力)4022 SLEEP SELECTION睡眠选择0…7, -1…-6 79902 APPLIC MACRO ( 应用宏)选择一个应用宏。
应用宏自动设置参数，使ACS550 得以完成某些特定的应用。
1 = ABB 标准宏2 = 3-线宏3 = 交变宏4 = 电动电位器宏5 = 手动/自动宏6 = PID控制宏7 = PFC控制宏8 = 转矩控制宏0 = 用户宏 1 上载-1 = 用户宏 1 存储-2 = 用户宏 2 上载-3 = 用户宏2 存储6ABB变频器故障代码一览表故障列表：故障代码控制盘上显示的故障名称故障描述及其纠正措施1 OVERCURRENT过流输出电流过大。
检查和排除：* 电机过载。
* 加速时间过短( 参数2202 ACCELER TIME 1（加速时间1）和2205ACCELER TIME 2 （加速时间2）)。
* 电机故障，电机电缆故障或接线错误。

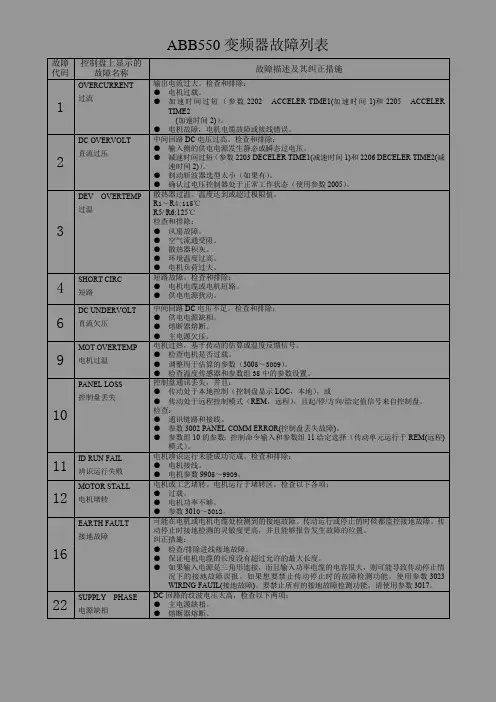

ABB550变频器故障列表故障代码控制盘上显示的故障名称故障描述及其纠正措施1OVERCURRENT过流输出电流过大。
检查和排除：●电机过载。
●加速时间过短（参数2202 ACCELER TIME1(加速时间1)和2205 ACCELERTIME2(加速时间2)）。
●电机故障，电机电缆故障或接线错误。
2DC OVERVOLT直流过压中间回路DC电压过高。
检查和排除：●输入侧的供电电源发生静态或瞬态过电压。
●减速时间过短（参数2203 DECELER TIME1(减速时间1)和2206 DECELER TIME2(减速时间2)）。
●制动斩波器选型太小（如果有）。
●确认过电压控制器处于正常工作状态（使用参数2005）。
3DEV OVERTEMP过温散热器过温。
温度达到或超过极限值。
R1～R4:115℃R5/ R6:125℃检查和排除：●风扇故障。
●空气流通受阻。
●散热器积灰。
●环境温度过高。
●电机负荷过大。
4SHORT CIRC短路短路故障。
检查和排除：●电机电缆或电机短路。
●供电电源扰动。
6DC UNDERVOLT直流欠压中间回路DC电压不足。
检查和排除：●供电电源缺相。
●熔断器熔断。
●主电源欠压。
9MOT OVERTEMP电机过温电机过热，基于传动的估算或温度反馈信号。
●检查电机是否过载。
●调整用于估算的参数（3005～3009）。
●检查温度传感器和参数组35中的参数设置。
10PANEL LOSS控制盘丢失控制盘通讯丢失，并且：●传动处于本地控制（控制盘显示LOC，本地），或●传动处于远程控制模式（REM，远程），且起/停/方向/给定值信号来自控制盘。
检查：●通讯链路和接线。
●参数3002 PANEL COMM ERROR(控制盘丢失故障)。
●参数组10的参数：控制命令输入和参数组11给定选择（传动单元运行于REM(远程)模式）。
11ID RUN FAIL辨识运行失败电机辨识运行未能成功完成。
检查和排除：●电机接线。
简明调试参数ABB800变频器常用参数设置及故障处理一、面板按键用途选择语言。
通常，参数设置过程如下所示。
参数设置过程：- 按PAR 进入控制盘的参数模式设置。
- 按双箭头键 (上或下)滚动选择到所要设置的参数组名。
- 按单箭头键 (上或下) 滚动选择到参数组内的参数。
- 按ENTER 激活所设置的新值。
- 修改参数值可以按单箭头键 (上或下),也可以按双箭头键 (上或下)进行快速修改。
- 按ENTER 使确认新值 (这时括弧消失)。
-ACT键参数设置保持后返回到待机面板LOC/REM键是面板控制和端子控制方式1、当需要面板控制时按LOC/REM键面板左上角有一箭头后，再按REF键进行激活，按启动按钮，可以按单箭头键(上或下)进行调频。
2、当需要端子控制时按一下LOC/REM键，就切换到端子控制，微机给定4-20mA调频控制。
RESET键是故障消除后的复位键，也可以断开变频器电源进行复位二、端子接线及参数设置1、端子启停X22端子排（1.、7）参数设置10.01 EXT1 STRT/STP/DIR 定义外部控制地1(EXT1)用于启动、停机和转向命令的连接和信号源。
设为DI110.03 REF DIRECTION，设为FORWARD固定为正向。
2、端子模拟量输入频率控制4-20mA，X21端子排，AI2+(5)、AI2-(6）参数设置11 REFERENCE SELECT控制盘给定值的类型、外部控制地的选择和外部给定信号源和极限值。
11.02 EXT1/EXT2 SELECT 设为EXT1 指定EXT1 为当前控制地。
控制信号源由参数10.01 和11.03定义11.03EXT REF1SELECT选择外部给定REF1 的信号源。
设为模拟输入 AI2 。
11.04EXT REF1 MINIMUM定义外部给定REF1的最小值 (绝对值)。
相当于所用的信号源的最小设定值。
设为0Hz11.05EXT REF1 MAXIMUM定义外部给定REF1 的最大值(绝对值)。
ABB变频器800参数设置及故障处理
一、参数设置：
1.输入电源参数：包括输入电压、输入电流、输入频率等。
根据实际情况正确设置这些参数，确保变频器能正常工作。
2.输出电压和频率：根据需要设置适当的输出电压和频率，以实现对电机速度的精确控制。
3.过载保护：设定适当的过载保护参数，以防止电机过度负荷运行，保护设备的安全和稳定运行。
4.PID调节器参数：如果需要使用PID调节功能，就需要设置相应的参数，以实现对电机转速的精确控制。
二、故障处理：
1.无法启动：首先检查电源是否正常，然后检查输入电流和频率是否正确。
如果都正常，则可以考虑检查电机绕组是否有故障。
2.过载：如果发生过载故障，首先降低输出频率，然后检查电机和负载是否存在问题。
如果没有问题，可能需要检查变频器的过载保护参数是否正确设置。
3.温度过高：如果变频器温度过高，可以检查散热器是否正常工作，风扇是否运转正常。
如果都正常，可能需要检查变频器的负载情况是否过重。
4.自检错误：变频器在启动时可能会进行自检，如果出现错误提示，需要根据错误代码进行相应的故障排查和修复。
5.通信故障：如果设备无法与外部通信或者通信中断，可以检查通信
线路是否正常连接，是否存在信号干扰等问题。
总结：
正确设置ABB变频器的参数可以提高设备的运行效率和稳定性，从而
延长设备的使用寿命。
同时，及时发现并处理潜在的故障也是保证设备正
常工作的重要环节。
建议用户在使用过程中仔细阅读ABB变频器的说明书，并根据实际情况进行合理的参数设置和故障处理。
ABB变频器800参数设置及故障处理一、ABB变频器800参数设置ABB变频器800是一种先进的电力调节设备，广泛应用于工业生产中的电机控制和调速系统。
为了正确使用ABB变频器800，我们需要对其参数进行适当的设置。
以下是ABB变频器800参数设置的详细步骤：1. 输入电源参数设置：根据实际的电源情况，设置变频器的输入电压、频率和相数。
确保输入电源与变频器匹配，以避免电气故障和设备损坏。
2. 输出电机参数设置：根据所控制的电机的额定功率、额定电压和额定电流，设置变频器的输出电机参数。
这些参数的正确设置可以保证电机的正常运行和高效工作。
3. 控制参数设置：根据具体的应用需求，设置变频器的控制参数。
包括启动方式、运行模式、加速时间、减速时间等。
这些参数的设置将影响到变频器对电机的控制效果和性能。
4. 保护参数设置：设置变频器的保护参数，以保证变频器和电机在工作过程中的安全和可靠性。
包括过载保护、短路保护、过温保护等。
正确设置这些参数可以有效地保护设备和延长使用寿命。
5. 通信参数设置：如果需要与其他设备进行通信，可以设置变频器的通信参数。
包括通信协议、通信速率、通信地址等。
这样可以实现变频器与其他设备的数据交换和远程控制。
二、ABB变频器800故障处理尽管ABB变频器800具有高可靠性和稳定性，但在使用过程中仍可能出现一些故障。
以下是常见的ABB变频器800故障及其处理方法：1. 变频器无法启动：可能是输入电源故障或控制信号问题。
首先检查输入电源是否正常，然后检查控制信号是否正确连接和设置。
2. 变频器报警：常见的报警包括过载报警、过热报警和短路报警。
根据报警代码和说明，检查相应的保护参数设置和设备状态，解决故障后重新启动。
3. 变频器输出异常：可能是输出电机参数设置错误或电机本身故障。
检查输出电机参数设置是否正确，如果设置正确则需要检查电机本身是否存在故障。
4. 变频器通信故障：如果变频器无法与其他设备进行通信，可能是通信参数设置错误或通信线路故障。
