15-CRH1型动车组给排水系统

  • 格式：doc
  • 大小：646.50 KB
  • 文档页数：4

454340725.doc 第 1 页 共 4 页
课 时 教 学 计 划
课程:动车组部件组装 任课教师: 关晓光
.
授课题目 CRH1型动车组给排水系统
教学形式 讲授 共 2 课时，总第 29 — 30 课时
授课班级 15动车1、2（天成）
授课日期
教
学
目
的
要
求

1、 全面了解CRH1型动车组给排水系统

重
点
CRH1型动车组给排水系统组成

难
点
给水系统设置的防冻

课
堂
结
构
及
时
间
分
配

一. 复习引入………………………………………………………………………………..（5分钟）
二. 教学内容
CRH1型动车组给排水系统
1、 给水系统…………………………………………………………………………..（30分钟）
2、 水箱………………………………………………………………………………..（30分钟）
3、 给水系统设置的防冻……………………………………………………………..（20分钟）
三. 课堂小结………………………………………………………………………………..（2分钟）
四. 布置作业………………………………………………………………………………..（2分钟）
五. 参考资料………………………………………………………………………………..（1分钟）
六. 课后体会
454340725.doc 第 2 页 共 4 页

教学过程及教学内容 方法手段
[复习引入]
复习：试阐述高压差水封方式的原理？
引入：CRH1型高速动车组在每个车厢上都为司乘人员设计制造了方便适用的
给水、排污及卫生系统。给排水系统可方便乘客清洗并将厕所便器里的污物冲刷
至污物箱，给排水系统也可提供用于冲洗冲水式便器、刷洗清洁和餐饮用具用水。
供水系统的供水量最多可以两天不加水。
[教学内容]
CRH1型动车组给排水系统
1、给水系统

CRH1型动车组每个车厢都设置有供水系统，该系统主要由水箱、水泵、管系、水阀、
控制阀、管道加热装置、紧急防冻自动排空装置等组成。下图为典型的供水系统组成示意
图：

水泵控制流程图
供水系统的水箱设置有注水口和溢水口，为卫生系统储备水源；注水连接满足铁标的
规定，每节车厢有一个注水点。水箱设置有水位探测仪，可以探测几种不同的水位，将信
息传给车厢控制系统单元以提醒乘务员加水。水箱和供水系统是防冻的，设置有水加热器。
如果水温低于零上4度，系统会自动将水排到轨面，以保护水系统有关部件不被冻裂。
给水系统采用水泵加蓄压水箱的供水方式。因此，在供水系统中设置有水泵和蓄压水
箱，可以保证水能在系统管道中的正常流动；在洗手盆的正上方设置有控制出水的光电元
件，保证在乘客清洗时可以自动出水和关断，达到节约用水的目的；系统中设置有水加热
器和混合阀，以保证乘客能用上温暖适度的清洁水；每个车厢的供水系统和卫生系统相连，
为卫生系统提供清洗水源。
2、水箱

复习、引入
结合图片讲
解

讲授，着重
讲高压差水
封方式的原
理，回忆虹
吸现象
454340725.doc 第 3 页 共 4 页

教学过程及教学内容 方法手段
CRH1型动车组供水系统设计有3种容量的清洁水箱。
（1）1000L水箱
（2）430L水箱
（3）200L水箱
水箱是针对100%真空状态设计的，它采用了防冷凝保温处理。
3、给水系统设置的防冻
给水系统设置有防冻排水程序，用于保护卫生系统水箱和管路以防冻结。只要使用了
220V辅助电源，管路和水箱在寒冷的天气就会得到电加热保护以防冻。如果没有220V电
源，系统可能就需要被排空，这要依外部温度而定。局部排水意味着只要排空水管管路，
而不是水箱。当列车内空气气压过低时，这种排水会自动进行，因为厕所的抽真空需要有
气压。
在下列情况下，防冻排水会自动进行：
（1）车内温度降到低于4℃
（2）电池能量处于某个特定值一段时间
（3）气压低于某一特定值
（4）按动司机室电器柜上的按钮
（5）打开车辆底架上的球阀

[布置作业]
P190 复习思考题2
[参考资料]
《铁路运输设备》 宋瑞 主编 中国铁道出版社
[课后体会]

讲授
结合实际应
用讲解
板 书 设 计

第 4 页 共 4 页
CRH1型动车组给排水系统
1、给水系统

CRH1型动车组每个车厢都设置有供水系统，该系统主要由水箱、水泵、
管系、水阀、控制阀、管道加热装置、紧急防冻自动排空装置等组成。下图为
典型的供水系统组成示意图：

水泵控制流程图
供水系统的水箱设置有注水口和溢水口，为卫生系统储备水源；注水连接
满足铁标的规定，每节车厢有一个注水点。水箱设置有水位探测仪，可以探测
几种不同的水位，将信息传给车厢控制系统单元以提醒乘务员加水。水箱和供
水系统是防冻的，设置有水加热器。如果水温低于零上4度，系统会自动将水
排到轨面，以保护水系统有关部件不被冻裂。
给水系统采用水泵加蓄压水箱的供水方式。因此，在供水系统中设置有水
泵和蓄压水箱，可以保证水能在系统管道中的正常流动；在洗手盆的正上方设
置有控制出水的光电元件，保证在乘客清洗时可以自动出水和关断，达到节约

用水的目的；系统中设置有水加热器和混合阀，以保证乘客能用上温暖适度的
清洁水；每个车厢的供水系统和卫生系统相连，为卫生系统提供清洗水源。
2、水箱
CRH1型动车组供水系统设计有3种容量的清洁水箱。
（1）1000L水箱
（2）430L水箱
（3）200L水箱
水箱是针对100%真空状态设计的，它采用了防冷凝保温处理。
3、给水系统设置的防冻
给水系统设置有防冻排水程序，用于保护卫生系统水箱和管路以防冻结。
只要使用了220V辅助电源，管路和水箱在寒冷的天气就会得到电加热保护以
防冻。如果没有220V电源，系统可能就需要被排空，这要依外部温度而定。
局部排水意味着只要排空水管管路，而不是水箱。当列车内空气气压过低时，
这种排水会自动进行，因为厕所的抽真空需要有气压。
在下列情况下，防冻排水会自动进行：
（1）车内温度降到低于4℃
（2）电池能量处于某个特定值一段时间
（3）气压低于某一特定值
（4）按动司机室电器柜上的按钮
（5）打开车辆底架上的球阀

合集下载

CRH1型动车组设备设施

CRH1型动车组设备设施

①用三角钥匙打开车门内紧急开门装置， 按一下红色手柄。 ②用手拉开车门，关门时，先手动把车 门合上，用三角钥匙进行复位即可。
二、CRH1A型动车组基础设备
（二）通过台设施
二、CRH1A型动车组基础设备
（二）通过台设施
通过台设有灭火器、垃圾箱、电开水器、大件行李存放架等设施。
二、CRH1A型动车组基础设备
二、CRH1A型动车组基础设备
3.正常关门操作
（1）正常情况下车门打开30秒后会自动关闭，如果系 统探测到有乘客移动，车门会自动打开30秒后再次关闭。 （2）司机可在司机室操纵集中控制关门 （3）如任意侧门处于开启状态列车就不能开动，系统探 测到车门附近有人和物移动时，将停止关门操作，侧门 具有防挤压功能。
（二）组成
一、CRH1A 型动车组基本信息
（三）分布图与平面图
一、CRH1 A型动车组基本信息
2辆一等车和6辆二等车（含1辆酒吧、二等合造车） 。 全列车定员670人，定员布置如下表：
序号 1
2
3
4
5
6
72 16 102 102 72
驾驶动车平面布置图
中间车平面布置图
CRH1A 型动车组基本信息
一、CRH1A 型动车组基本信息
（一）技术参数
运营时速：200km/h；牵引功率：5300kW 列车编组：每列8辆固定编组，5辆动车，3 辆拖车。 列车定员：668人。其中：一等座车144人，二等座车524人。 车体结构：不锈钢筒形结构；适应站台高度：800～1250mm 制动距离：
二、CRH1A型动车组基础设备
4.紧急开门装置
每个车门有两个紧急装置，一个在车内一个在车外，内部紧急开门装 置位于侧门立柱内侧，外部紧急开门装置位于开口后面的裙板内侧。

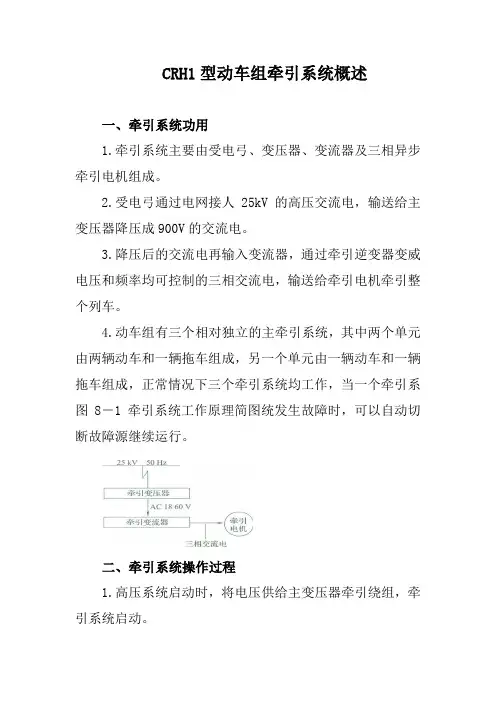

CRH1型动车组牵引系统概述
