CRH380B(L)动车组制动系统制动的性能保障着列车的运行安全。
目前，列车运行速度不断提高，对制动性能提出了更高要求，否则制动距离不能保证，会严重影响运行安全。
本章主要论述了制动系统的组成、结构、设备组成、功用、控制、作用原理等知识,对司机合理操纵动车组提高技能起到理论基础保障。
第一节制动系统组成CRH380B(L)采用微机控制的直通电空制动系统，备用制动装置采用间接作用的空气分配阀。
制动包括以下几部分：控制元件和产生制动力的部件组成，制动力由摩擦制动和电制动产生。
电制动和摩擦制动的作用由制动控制单元(BCU)、牵引控制单元(TCU)和列车中央控制系统(CCU)调节。
供风系统包括两套主风源和两套辐助风源。
一、制动系统包括：(一)压缩空气系统（图5-1）1.主供风装置CRH380B动车组安装有2个供风装置，分别位于03、06车的地板下方；CRH380BL列车安装有4个供风装置，分别位于03、06、11、14车的地板下方。
每个供风装置包括一个SL22型的螺旋式主空压机。
空压机电机由车载电源的440V60Hz3AC母线供电。
该空压机与一个双塔型空气干燥器和一个带防冻设备的冷凝物收集器相连。
供风装置的空气送至总风（MRP）管，该管通过软管与临车相连。
总风管为各车提供压缩空气，还给每个容量125升的总风缸充风。
03、06、11（CRH380BL）、14（CRH380BL）车每车装有两个总风缸。
总风管提供的压缩空气最高压力为1000kPa（工作压力范围850kPa –1000kPa）。
主空压机的电源由电网通过车载变流器提供。
图5-1 压缩空气系统空压机管理03、06、11（CRH380BL）、14（CRH380BL）车中4个主空压机中的2个（CRH380B 为2个主空压机中的1个）作为首选主空压机。
如果首选的2个空压机不能使用，就由另2个可用空压机代替首选空压机。
如果2个首选空压机的运行时间在一小时内超过50%，还可用另两个可用空压机代替。

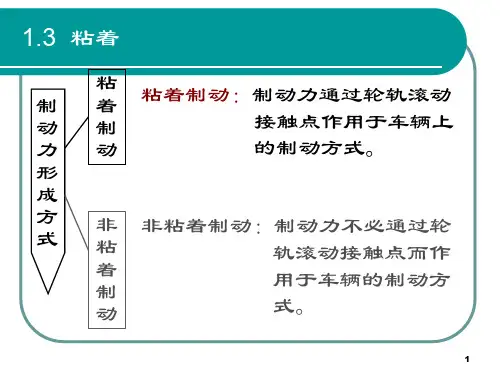

动车组制动概述高速列车的制动能量和速度的平方成正比，传统的纯空气制动已不能满足需要，因其制动能力由于以下因素而受到影响：1 制动热容量和机械制动部件磨耗寿命的限制2摩擦材料的性能对粘着利用的局限性，以及对旅客乘坐舒适性的不利影响3 纯空气制动作用情况下，紧急制动距离不可避免的延长因此，高速列车必须采用能提供强大制动力并能更好利用粘着的复合制动系统；制动时电制动和空气制动联合作用，且以电制动为主。
复合制动系统通常由电制动系统、空气制动系统、防滑装置、制动控制系统等组成，下面就这几部分分别加以介绍：电制动空气制动防滑装置制动控制系统电制动电制动是将列车的动能转变为电能后，再变成热能消耗掉或反馈回电网的制动方式，使用在200公里动车组上的主要有电阻制动和再生制动两种。
下面分别就这两种制动方式加以介绍：一、电阻制动工作原理司机室或ATC装置发出制动指令后，制动控制装置首先对列车运行速度进行判断。
当速度大于25km/h时，制动主回路构成（PB转换器转为制动位置），然后制动接触器动作，随后依次是励磁削弱接触器打开、预励磁接触器投入，最后，断路器投入。
此时，由电枢绕组、励磁绕组和主电阻器构成电阻制动主回路，并使电流向增加原牵引时剩磁的方向流动，再由主电阻器最终将电枢转动发出的电能变为热能消散掉。
二、再生制动工作原理和电阻制动相比，再生制动的主回路中没有了主电阻器。
制动时回路中各部件的动作和电阻制动时一样，只是电枢转动产生的电能要回馈到电网。
电制动具有摩擦部件少（仅有轴承）、维修工作量少、可以反复使用等优点，担负着动车组制动减速时的大部分能量。
但由于增加了控制装置和制动电阻等设备，使重量增加；而且，如果条件不具备就不能产生制动作用（即电制动失效）。
因此，为提高可靠性，高速动车组的制动控制系统具有在电制动系统不能正常工作时，自动切换到摩擦制动系统的功能。
三、电制动的控制列车的电制动线是在制动控制器置于非常制动位或在ATC制动指令时得电。
CRH1型动车组制动系统概述一、制动系统的控制功能1.CRHl型动车组采用电气指令式制动系统，动车组各车辆的制动控制装置采用微机控制(见图9－1)。
(1)制动力由动力车的电制动及各车辆的摩擦制动产生。
(2)动力车采用轮盘方式制动，拖车采用轴盘制动方式制动。
2.根据制动作用的不同，将制动分为常用制动、停放制动、保持制动、耐雪制动、紧急制动。
同时我们也根据司机主控控制器的制动施加方式，将常用制动分为B1－B7级制动。
B7级过后的8级即为紧急制动，其他的制动的实施，不能通过司机主控控制器实现。
二、制动系统的工作原理1.动车组制动系统由两部分组成，分别是再生制动及直通式电空制动。
(1)再生制动系统，将牵引电机转换成发电机，将动能转换成电能，并将电流反馈回电网。
(2)直通式电空制动系统，将电指令转换成空气指令实现空气制动或缓解作用。
2.列车制动优先采用再生制动方式，制动方式转换均由微机系统控制完成。
(1)当司机通过司机操纵台上的制动控制器发出制动指令时，制动电信号首先到达列车计算机系统。
(2)列车计算机系统根据列车速度，减速度及轮轨黏着状态，确定动力制动及空气制动的功率及两者的分配。

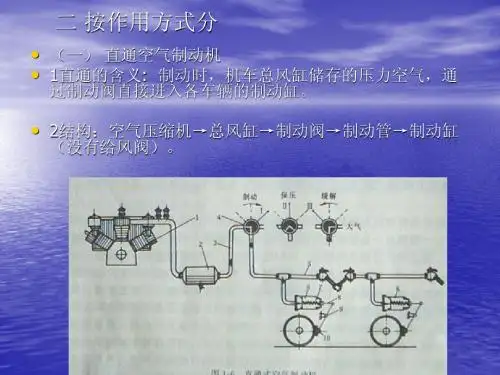

3.直通式电空制动系统由制动控制器、空气压缩机、干燥器、制动控制装置、制动缸及相关的电气和空气管路组成。
三、CRH1型动车组各车辆转向架的制动功能1.动力车转向架可采用再生制动和摩擦制动两种形式，拖车转向架采用的制动方式为摩擦制动。
(1)当动力制动和摩擦制动共同使用时，再生制动永远具有优先权。
(2)再生制动的制动力不足时，则由空气摩擦制动进行补偿。
2.列车配有计算机控制的电空制动系统，每辆车都设有本车制动计算机(BCU)。
3.贯穿整个列车的电气安全环路不受计算机的控制，以确保在安全环路控制下可启动紧急制动阀，保证动车组实施紧急制动。
四、CRHl型动车组车辆制动装置作用原理1.使用气缸控制的盘形制动装置可以实现摩擦制动，盘形制动装置有两种形式，一种是不带停放制动装置，另一种带有弹簧启动的停放制动装置。
