CRH380B(L)动车组制动系统制动的性能保障着列车的运行安全。
目前，列车运行速度不断提高，对制动性能提出了更高要求，否则制动距离不能保证，会严重影响运行安全。
本章主要论述了制动系统的组成、结构、设备组成、功用、控制、作用原理等知识,对司机合理操纵动车组提高技能起到理论基础保障。
第一节制动系统组成CRH380B(L)采用微机控制的直通电空制动系统，备用制动装置采用间接作用的空气分配阀。
制动包括以下几部分：控制元件和产生制动力的部件组成，制动力由摩擦制动和电制动产生。
电制动和摩擦制动的作用由制动控制单元(BCU)、牵引控制单元(TCU)和列车中央控制系统(CCU)调节。
供风系统包括两套主风源和两套辐助风源。
一、制动系统包括：(一)压缩空气系统（图5-1）1.主供风装置CRH380B动车组安装有2个供风装置，分别位于03、06车的地板下方；CRH380BL列车安装有4个供风装置，分别位于03、06、11、14车的地板下方。
每个供风装置包括一个SL22型的螺旋式主空压机。
空压机电机由车载电源的440V60Hz3AC母线供电。
该空压机与一个双塔型空气干燥器和一个带防冻设备的冷凝物收集器相连。
供风装置的空气送至总风（MRP）管，该管通过软管与临车相连。
总风管为各车提供压缩空气，还给每个容量125升的总风缸充风。
03、06、11（CRH380BL）、14（CRH380BL）车每车装有两个总风缸。
总风管提供的压缩空气最高压力为1000kPa（工作压力范围850kPa –1000kPa）。
主空压机的电源由电网通过车载变流器提供。
图5-1 压缩空气系统空压机管理03、06、11（CRH380BL）、14（CRH380BL）车中4个主空压机中的2个（CRH380B 为2个主空压机中的1个）作为首选主空压机。
如果首选的2个空压机不能使用，就由另2个可用空压机代替首选空压机。
如果2个首选空压机的运行时间在一小时内超过50%，还可用另两个可用空压机代替。
CRH1型动车组制动系统概述一、制动系统的控制功能1.CRHl型动车组采用电气指令式制动系统，动车组各车辆的制动控制装置采用微机控制(见图9－1)。
(1)制动力由动力车的电制动及各车辆的摩擦制动产生。
(2)动力车采用轮盘方式制动，拖车采用轴盘制动方式制动。
2.根据制动作用的不同，将制动分为常用制动、停放制动、保持制动、耐雪制动、紧急制动。
同时我们也根据司机主控控制器的制动施加方式，将常用制动分为B1－B7级制动。
B7级过后的8级即为紧急制动，其他的制动的实施，不能通过司机主控控制器实现。
二、制动系统的工作原理1.动车组制动系统由两部分组成，分别是再生制动及直通式电空制动。
(1)再生制动系统，将牵引电机转换成发电机，将动能转换成电能，并将电流反馈回电网。
(2)直通式电空制动系统，将电指令转换成空气指令实现空气制动或缓解作用。
2.列车制动优先采用再生制动方式，制动方式转换均由微机系统控制完成。
(1)当司机通过司机操纵台上的制动控制器发出制动指令时，制动电信号首先到达列车计算机系统。
(2)列车计算机系统根据列车速度，减速度及轮轨黏着状态，确定动力制动及空气制动的功率及两者的分配。
3.直通式电空制动系统由制动控制器、空气压缩机、干燥器、制动控制装置、制动缸及相关的电气和空气管路组成。
三、CRH1型动车组各车辆转向架的制动功能1.动力车转向架可采用再生制动和摩擦制动两种形式，拖车转向架采用的制动方式为摩擦制动。
(1)当动力制动和摩擦制动共同使用时，再生制动永远具有优先权。
(2)再生制动的制动力不足时，则由空气摩擦制动进行补偿。
2.列车配有计算机控制的电空制动系统，每辆车都设有本车制动计算机(BCU)。
3.贯穿整个列车的电气安全环路不受计算机的控制，以确保在安全环路控制下可启动紧急制动阀，保证动车组实施紧急制动。
四、CRHl型动车组车辆制动装置作用原理1.使用气缸控制的盘形制动装置可以实现摩擦制动，盘形制动装置有两种形式，一种是不带停放制动装置，另一种带有弹簧启动的停放制动装置。

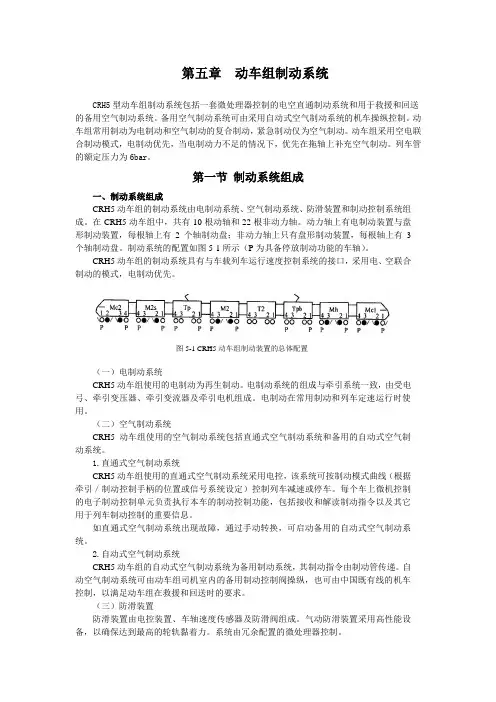

第五章动车组制动系统CRH5型动车组制动系统包括一套微处理器控制的电空直通制动系统和用于救援和回送的备用空气制动系统。
备用空气制动系统可由采用自动式空气制动系统的机车操纵控制。
动车组常用制动为电制动和空气制动的复合制动，紧急制动仅为空气制动。
动车组采用空电联合制动模式，电制动优先，当电制动力不足的情况下，优先在拖轴上补充空气制动。
列车管的额定压力为6bar。
第一节制动系统组成一、制动系统组成CRH5动车组的制动系统由电制动系统、空气制动系统、防滑装置和制动控制系统组成。
在CRH5动车组中，共有10根动轴和22根非动力轴。
动力轴上有电制动装置与盘形制动装置，每根轴上有2个轴制动盘；非动力轴上只有盘形制动装置，每根轴上有3个轴制动盘。
制动系统的配置如图5-1所示（P为具备停放制动功能的车轴）。
CRH5动车组的制动系统具有与车载列车运行速度控制系统的接口，采用电、空联合制动的模式，电制动优先。
图5-1 CRH5动车组制动装置的总体配置（一）电制动系统CRH5动车组使用的电制动为再生制动。
电制动系统的组成与牵引系统一致，由受电弓、牵引变压器、牵引变流器及牵引电机组成。
电制动在常用制动和列车定速运行时使用。
（二）空气制动系统CRH5动车组使用的空气制动系统包括直通式空气制动系统和备用的自动式空气制动系统。
1.直通式空气制动系统CRH5动车组使用的直通式空气制动系统采用电控，该系统可按制动模式曲线（根据牵引／制动控制手柄的位置或信号系统设定）控制列车减速或停车。
每个车上微机控制的电子制动控制单元负责执行本车的制动控制功能，包括接收和解读制动指令以及其它用于列车制动控制的重要信息。
如直通式空气制动系统出现故障，通过手动转换，可启动备用的自动式空气制动系统。
2.自动式空气制动系统CRH5动车组的自动式空气制动系统为备用制动系统，其制动指令由制动管传递。
自动空气制动系统可由动车组司机室内的备用制动控制阀操纵，也可由中国既有线的机车控制，以满足动车组在救援和回送时的要求。

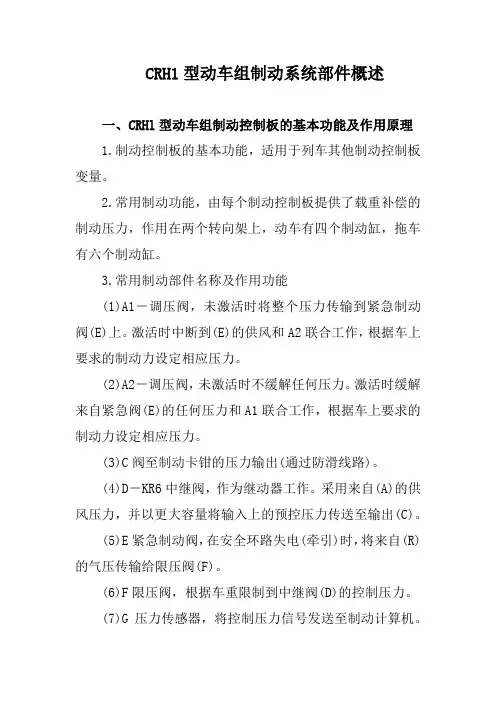

CRH1型动车组制动系统部件概述一、CRHl型动车组制动控制板的基本功能及作用原理1.制动控制板的基本功能，适用于列车其他制动控制板变量。
2.常用制动功能，由每个制动控制板提供了载重补偿的制动压力，作用在两个转向架上，动车有四个制动缸，拖车有六个制动缸。
3.常用制动部件名称及作用功能(1)A1－调压阀，未激活时将整个压力传输到紧急制动阀(E)上。
激活时中断到(E)的供风和A2联合工作，根据车上要求的制动力设定相应压力。
(2)A2－调压阀，未激活时不缓解任何压力。
激活时缓解来自紧急阀(E)的任何压力和A1联合工作，根据车上要求的制动力设定相应压力。
(3)C阀至制动卡钳的压力输出(通过防滑线路)。
(4)D－KR6中继阀，作为继动器工作。
采用来自(A)的供风压力，并以更大容量将输入上的预控压力传送至输出(C)。
(5)E紧急制动阀，在安全环路失电(牵引)时，将来自(R)的气压传输给限压阀(F)。
(6)F限压阀，根据车重限制到中继阀(D)的控制压力。
(7)G压力传感器，将控制压力信号发送至制动计算机。
(8)H压力传感器，将输入压力信号(主风缸管路)发送至制动计算机。
(9)K压力传感器，将载重压力信号发送至制动计算机。
(10)M试验装置，用于人工测量来自主风缸管路的输入压力时。
(11)N试验装置，用于人工测量预控压力时。
(12)0试验装置，用于人工测量KR6(D)的控制压力时。
(13)P试验装置，用于人工测量载重压力时。
(14)R来自主风缸管路的输入压力。
(15)S限制堵，过滤来自重量测量线路输入压力中的主要变化。
(16)T来自重量测量线路的输入压力。
(17)u试验装置，用于人工测量KR6阀(D)的输出压力时。
(18)AA由主风缸管路供风。
(19)BB制动控制板。
(20)CC制动计算机。
(21)DD风缸。
(22)EE测量来自空气气弹簧平均阀的输入，FF防滑阀。
(23)GG试验装置，制动盘。
(24)HH压力变换器，制动盘。
1 CRH1动车组CRH1动车组采用电气指令式制动系统动车组各车辆的制动控制装置采用微机控制，制动力则由动车的电控制（再生制动）及各车的空气制动（动车轮盘式盘型制动，拖车轴盘式盘型）制动构成。
根据制动性能的不同，又可分为常用制动，紧急制动，停放制动，保持制动，防冰制动。
司机控制器可分为1—7级，7级过后为紧急制动。
其他制动功能不能通过司机主控制器施加。
制动系统通过列车信息与控制网络把每车的制动设备—制动模块（制动控制单元）联系在一起，形成一个整体。
每车的制动设备集中于控制模块中，悬挂于车体下方。
T车得制动模块中含有制动控制器（制动控制计算机BC）空气制动模板（BP），M车除了BC、BP外，还有停放制动控制板（PBP）。
CRH1的停放制动缸在M车上。
常用制动采用空电复合制动，紧急制动可由多种方式控制施加。
主手柄施加紧急制动也采用空电复合制动。
采用电气再生制动和直通电气制动通过控制计算机复合控制施加制动力。
主车辆控制单元（VCU）根据制动指令信号（级位）和车重的测量信号进行总制动力需求要求计算。
然后进行再生制动和空气制动之间的协调分配。
复合制动控制中，车辆制动单元会调节空气制动信号，再生制动和空气制动共同采用时，再生制动优先采用。
再生制动不足部分由空气制动补充。
空气制动采用直通式电控制动系统，每车都有本车制动计算机BC。
复合制动控制的优先顺序为：①动车的再生制动。
②拖车和动车的空气制动。
在动车和拖车之间平均分配制动力。
紧急制动由贯穿整个列车的电气安全环路失电启动（或激活）不受制动计算机控制。
保持制动采用与常用制动相同的空气制动。
只要列车处于静止状态，保持制动会自动施加，用于列车在坡道上停车和起动时防止溜行。
当主手柄在“0“位，列车速度低于设计规定速度值（一般为5km/h）和停车状态时，自动输出制动力。
停放制动是纯空气控制的制动，可使列车在30‰斜坡上长时间停放防止溜车。
在每辆M车得5、6、7号制动单元中含有弹簧储能性停放制动缸。

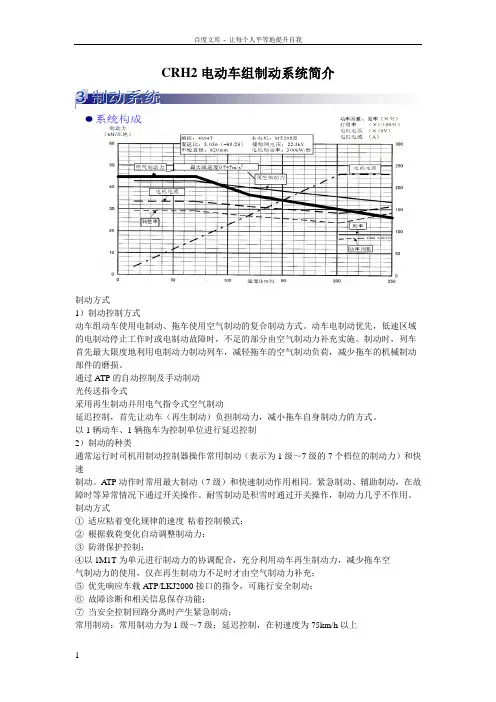

CRH2电动车组制动系统简介制动方式1）制动控制方式动车组动车使用电制动、拖车使用空气制动的复合制动方式。
动车电制动优先，低速区域的电制动停止工作时或电制动故障时，不足的部分由空气制动力补充实施。
制动时，列车首先最大限度地利用电制动力制动列车，减轻拖车的空气制动负荷，减少拖车的机械制动部件的磨损。
通过ATP的自动控制及手动制动光传送指令式采用再生制动并用电气指令式空气制动延迟控制，首先让动车（再生制动）负担制动力，减小拖车自身制动力的方式。
以1辆动车、1辆拖车为控制单位进行延迟控制2）制动的种类通常运行时司机用制动控制器操作常用制动（表示为1级～7级的7个档位的制动力）和快速制动。
ATP动作时常用最大制动（7级）和快速制动作用相同。
紧急制动、辅助制动，在故障时等异常情况下通过开关操作。
耐雪制动是积雪时通过开关操作，制动力几乎不作用。
制动方式①适应粘着变化规律的速度-粘着控制模式；②根据载荷变化自动调整制动力；③防滑保护控制；④以1M1T为单元进行制动力的协调配合，充分利用动车再生制动力，减少拖车空气制动力的使用，仅在再生制动力不足时才由空气制动力补充；⑤优先响应车载A TP/LKJ2000接口的指令，可施行安全制动；⑥故障诊断和相关信息保存功能；⑦当安全控制回路分离时产生紧急制动；常用制动：常用制动力为1级～7级；延迟控制，在初速度为75km/h以上时，由动车的再生制动负担拖车部分的制动力，在65km/h以下切换成为单独控制。
快速制动：具备常用制动倍的制动力，在手动制动操作时及在闭塞区间无法减速至设定的速度时根据A TP指令动作。
紧急制动：当列车分离、总风管压力降低及手柄取出时均会实施紧急制动。
此时，不具有按照负荷大小调整制动力的功能。
耐雪制动：在降雪时，为了防止冰雪进入制动盘和闸瓦之间，使得闸瓦无间隙轻轻接触制动盘。
在110km/h的速度以下，接通耐雪制动开关，通过操作制动手柄动作。
制动缸压力设定为40±20kPa，可以操作制动控制器的开关调整设定值。
CRH380A动车组制动系统一、CRH380A动车组概况1.时速 350 公里速度级（8 辆编组）动车组适用于我国客运专线，采用动力分散型交流传动方式。
2.该动车组以 6 辆动车和 2辆拖车共 8辆车构成一个编组，编组内的各种配置（见下图1-1）。
所示。
另外，根据必要配备了可同时使 2 个编组进行整体运行的相关设备。
图：1-1二、CRH380A动车组主要技术参数车号 1 2 3 4 5 6 7 8车种T1 M1 M2 M3 M4 M5 M6 T2自重 (t) 46.9 52 48.7 53.4 49.4 52.3 48.3 47.212.8 14.8 13.2 14.5 13.6 14.9 13.9 12.9平均轴重(t)载重(t) 4.28 7.2 3.97 4.48 4.86 7.2 7.2 4.280 1520 1520 1520 1520 1520 1520额定输出(kW)1.主电源：25kv（17.5kv-31kv），50Hz，单相交流。
2. 电动机：额定功率 400kw。
3.运行速度：⑴营业运行速度：350km/h，最高试验速度：≦385km/h4. 车体主要尺寸:⑴头车：26,250 mm ；⑵中间车：25,000 mm ；⑶车体最大宽度：3,380 mm ；⑷车体最大高度：3,700 mm；⑸车门处地板面高度：1,300 mm；⑹车厢天花板高度：2,235 mm。
5. 轨距： 1,435 mm 。
6.转向架中心距：17,500 mm 。
7.固定轴距： 2,500 mm。
8.车轮径：860mm。
9.车钩高度：1,000 mm。
三、制动系统1.动车组制动系统采用手动制动方式及由 ATP 控制的自动制动方式并用。
动作方式采用电气再生制动方式与电气指令式空气制动方式并用，对应速度―粘着曲线模式进行制动力控制，还具有滑行检测技能及应载荷机能。
四、制动距离1.额定载重、平直线路、干轨上的快速制动时的制动距离为：⑴制动初速度为 350km/h：≦ 6500 ｍ⑵制动初速度为 300km/h：≦ 3800 ｍ⑶制动初速度为 160km/h：≦ 1400 ｍ⑷具体各级位制动距离表见附表。
浅析CRH380B型动车组制动系统控制技术动车组是现代高速铁路列车的代表，它的制动系统是保障列车运行安全的关键部件之一。
CRH380B型动车组是中国高速铁路上运行的一款先进型动车组，其制动系统控制技术具有先进性和高效性。
本文将从控制技术的原理、特点和优势等方面对CRH380B型动车组制动系统进行浅析。
一、控制技术原理CRH380B型动车组采用的制动系统控制技术主要包括电子控制制动、再生制动和辅助制动等。
电子控制制动是指通过电子控制单元对制动系统进行精细的调控，实现列车的精确、安全地减速和停车。
再生制动是指在列车制动过程中将制动能量转换为电能，通过逆变器回馈到供电网中，以实现能量的回收和节能减排。
辅助制动是指在电子控制制动和再生制动的基础上，通过空气制动、扼流阀制动等方式进行制动辅助，以增强列车的制动性能和安全性。
1. 精准控制：CRH380B型动车组制动系统采用电子控制技术，可以对列车的制动力、制动距离等参数进行精细的调控，实现制动过程的精确控制。
2. 能量回收：通过再生制动技术，CRH380B型动车组可以将制动能量转换为电能并回馈到供电网中，大大提高能量利用率和减少能源消耗。
3. 安全可靠：CRH380B型动车组制动系统具有多重制动保护和联锁功能，可以确保列车在制动过程中的安全可靠性。
4. 自动化控制：制动系统采用先进的电子控制单元，具有自动化控制功能，可以根据列车的运行状态和运行线路的要求实时调整制动参数，提高列车的运行效率和安全性。
5. 故障诊断：制动系统科被设有故障自诊断功能，能够及时发现并处理制动系统的故障，保障列车的正常运行。
2. 提升运行效率：通过精细的制动控制和自动化调节功能，CRH380B型动车组制动系统能够提升列车的运行效率，缩短列车的制动距离，提高列车的起动和停车效率。
4. 降低维护成本：CRH380B型动车组制动系统控制技术具有故障自诊断功能，能够及时发现和处理制动系统的故障，减少了维护成本和停车维修时间。
CRH1型动车组制动系统概述一、制动系统的控制功能1.CRHl型动车组采用电气指令式制动系统，动车组各车辆的制动控制装置采用微机控制(见图9－1)。
(1)制动力由动力车的电制动及各车辆的摩擦制动产生。
(2)动力车采用轮盘方式制动，拖车采用轴盘制动方式制动。
2.根据制动作用的不同，将制动分为常用制动、停放制动、保持制动、耐雪制动、紧急制动。
同时我们也根据司机主控控制器的制动施加方式，将常用制动分为B1－B7级制动。
B7级过后的8级即为紧急制动，其他的制动的实施，不能通过司机主控控制器实现。
二、制动系统的工作原理1.动车组制动系统由两部分组成，分别是再生制动及直通式电空制动。
(1)再生制动系统，将牵引电机转换成发电机，将动能转换成电能，并将电流反馈回电网。
(2)直通式电空制动系统，将电指令转换成空气指令实现空气制动或缓解作用。
2.列车制动优先采用再生制动方式，制动方式转换均由微机系统控制完成。
(1)当司机通过司机操纵台上的制动控制器发出制动指令时，制动电信号首先到达列车计算机系统。
(2)列车计算机系统根据列车速度，减速度及轮轨黏着状态，确定动力制动及空气制动的功率及两者的分配。
3.直通式电空制动系统由制动控制器、空气压缩机、干燥器、制动控制装置、制动缸及相关的电气和空气管路组成。
三、CRH1型动车组各车辆转向架的制动功能1.动力车转向架可采用再生制动和摩擦制动两种形式，拖车转向架采用的制动方式为摩擦制动。
(1)当动力制动和摩擦制动共同使用时，再生制动永远具有优先权。
(2)再生制动的制动力不足时，则由空气摩擦制动进行补偿。
2.列车配有计算机控制的电空制动系统，每辆车都设有本车制动计算机(BCU)。
3.贯穿整个列车的电气安全环路不受计算机的控制，以确保在安全环路控制下可启动紧急制动阀，保证动车组实施紧急制动。
四、CRHl型动车组车辆制动装置作用原理1.使用气缸控制的盘形制动装置可以实现摩擦制动，盘形制动装置有两种形式，一种是不带停放制动装置，另一种带有弹簧启动的停放制动装置。
CRH1型动车组制动系统设备功能概述一、CRHl型动车组制动系统紧急制动阀启动控制CRHl型动车组制动系统紧急制动阀在下列情况下确保启动：(1)司机钥匙未插入，司机室已激活。
(2)司机按下紧急停车按钮。
(3)司机通过主控手柄要求进行紧急制动。
(4)在主风缸系统气压低的情况下。
(5)司机的安全装置(DSD)启动其安全继电器。
(6)自动列车控制(ATC)启动其安全继电器。
(7)主车辆控制单元(主VCU)启动其安全继电器。
(8)无蓄电池电压。
(9)列车部分分离。
(10)回送时制动管路气压低。
二、CRHl型动车组制动系统制动时多个系统作用控制关系1.制动时多个系统共同作用控制关系如图9－7所示。
2.安全环路施加摩擦制动时，主列车计算机的程序模块同时也会增加再生制动。
三、CRHl型动车组制动系统常用制动控制及功能1.常用制动是CRHl型动车组列车运行中，正常调速及停车控制的常规制动方式。
2.常用制动采用两种不同的制动系统：再生电动制动系统；电空摩擦制动系统。
3.常用制动施加启动控制方式：司机通过主控手柄；自动速度控制系统；ATP系统；回送车辆控制。
四、CRHl型动车组常用制动作用原理1.主VCU采用制动要求和车重的测量信号进行总制动要求的计算，然后主车辆控制单元将动力制动和摩擦制动之间的制动力进行分配。
2.如果动力制动效果不够，可由摩擦制动补充。
3.电制动可通过变换器再生能量供给接触网，牵引电机也可作为发电机。
4.司机控制手柄控制的B1～B7级制动都属于常用制动。
五、CRHl型动车组再生制动功能1.再生制动过程中，采用牵引电动机作为发电机，这样将再生的电能供给牵引系统。
2.由于该制动类型需要牵引电动机，所以只有动车转向架可进行此类制动。
3.在再生制动过程中，制动控制板在必要时按照TCMS 的要求补偿再生制动缺少的制动效果。
六、CRH1型动车组电空摩擦制动功能1.电空制动是通过将摩擦闸片推向旋转的制动盘，使制动盘放慢旋转来施加制动。
