配电室设备、电缆间距要求及电缆敷设布线

配电设备间距要求2配电设备间距要求？配电装置的布局应考虑设备搬运、检修、操作和试验方便。

为了工作人员安全，配电装置以外需保持必要的安全通道。

配电室低压配电装置正面通道宽度，单列布置时应不小于1.5m；双列布置时应不小于2m.其背面通道不小于1m，特殊情况可减为0.8m.通道上方有裸露带电体时，高度应在2.3m以上，否则应加屏护，屏护的最低高度为1.9m.室外变压器与四壁应留有适当距离，1000kW以下的为0.6m，1250kW以上的应不小于0.8m，而变压器到门的距离分别不小于0.8m和1m.室外安装变压器，其外廓与周围围栏或建筑物间距不小于0.8m.间距是指带电体与地面之间，或与其他设备之间，与带电体之间必要的安全距离。

例如，电压比较高的时候，如果靠得比较近，容易产生放电。

在带电体与地面，或者与设备之间，或者带电体之间保持距离，就可以起到安全防护的作用。

例如，车辆行走的道路上方的电源线就必须考虑车辆通过的时候不能被刮蹭。

间距除用防止触及或过分接近带电体外，还能起到防止火灾、防止混线、方便操作的作用。

在低压工作中，最小检修距离不应小于0.1米6.1 配电室6.1.1 配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。

6.1.2 成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接。

6.1.3 配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。

6.1.4 配电室布置应符合下列要求：1 配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m；2 配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于 1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m；3 配电柜侧面的维护通道宽度不小于1m；4 配电室的顶棚与地面的距离不低于3m；5 配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离；6 配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通道的高度不小于1.9m；7 配电室围栏上端与其正上方带电部分的净距不小于0.075m；8 配电装置的上端距顶棚不小于0.5m；9 配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合表6.1.4规定；10 配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；表6.1.4母线涂色相别颜色垂直排列水平排列引下排列L1 (A) 黄上后左L2 (B) 绿中中中L3 (C) 红下前右N 淡蓝− − −11 配电室的门向外开，并配锁；12 配电室的照明分别设置正常照明和事故照明。

6.1.5 配电柜应装设电度表，并应装设电流、电压表。

电流表与计费电度表不得共用一组电流互感器。

6.1.6 配电柜应装设电源隔离开关及短路、过载、漏电保护电器。

电源隔离开关分断时应有明显可见分断点。

6.1.7 配电柜应编号，并应有用途标记。

6.1.8 配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。

停送电必须由专人负责。

6.1.9 配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。

配电室的设置1、配电室的位置配电室的位置应符合以下原则：（1）靠近电源；（2）靠近负荷中心；（3）进、出线方便；（4）周边道路畅通；（5）周边环境灰尘少、潮气少、震动少、无腐蚀介质、无易燃易爆物、无积水；（6）避开污染源的下风侧和积水场所的正下方。

2、配电室的布置配电室的布置主要是指配电室内配电柜的空隙排列，规则如下：（1）配电柜正面的操作通道宽度，单列布置和双列背靠背布置不应小于1.5米、双列面对面布置不小于2米，（2）配电柜后面的维修通道宽度，单列布置不小于0.8米，双列布置不小于1.5米，（3）配电柜的侧面维修通道不应小于1米，（4）配电室需要设值班室时、该室的边距水平距离不小于1米、并采取屏障隔离；（5）配电室内的裸母线与地面通道的垂直距离不小于2.5 米；（6）配电室围栏上端与带电距离不小于75毫米；（7）配电装置与顶面不小于0.5米（8）配电室经常保持整洁、无杂物。

3配电室的照明配电室的照明应包括二个独立照明系统、（1）正式照明（2）事故照明。

配电箱开关标识排版一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm 厚冷轧钢板制做。

二层底板需用2mm厚冷轧板。

2.2 落地柜配活顶盖，配电箱不开敲落孔。

2.3 照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。

2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。

2.5配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。

2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。

箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。

暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。

2.7、配电箱体、柜体型号、材质、颜色由建设单位确定（并有文字签字记录）。

名人堂：众名人带你感受他们的驱动人生马云任志强李嘉诚柳传志史玉柱。

2.8、所有配电柜均须配10#基础槽钢，基础槽钢的外径与配电柜下口外径一致（多台柜并列时10#基础槽钢应为一整体）。

2.9、两台或两台以上的配电箱、柜相邻敷设时，箱、柜的高度、厚度应一致。

厂方不清楚的可与施工方联系落实。

（见附表）2.10动力照明配电箱内，地排、零排、必须有预留压线位置，接地螺栓，不小于M10，镀锌螺栓，接地点必须在箱体内左下角。

配电箱内电气元件安装的安全距离有何要求？1、并列电器(含单极熔断器)间30 mm。

2、电器进、出线瓷管(塑胶管)孔与电器边沿间15A,30mm，20-30A,50 mm，60A及以上,80mm。

3、上、下排电器进出线瓷管(塑胶管)孔间25mm。

4、电器进、出线瓷蕾(塑胶臂)孔至扳边40mm。

5、电器至板边40mm。

母排之间的电气间隙，照明配电箱、计量配电箱不小于5.5mm，动力柜、低压配电柜不小于8mm。

❖屏护❖一般要求➢材料有足够的机械强度和良好的耐火性能➢变配电设备应有完善的屏护装置❖线路间距架空线路应避免跨越建筑物，必须跨越时，应取得有关部门的同意❖临时线路间距➢临时线路应用电杆或沿墙用合格瓷瓶固定架设，导线距地面的高度室内应不低于２.５米，室外不低于４.５米，与道路交叉跨越时不低于６米。

❖设备间距➢变压器与四壁的间距应大于0.6～1.0米；➢一般开关设备安装高度为1.3～1.5米；➢拉线开关高度可取3米；➢明装插座离地面高度可取0.3～1.5米；❖检修间距➢在高压无遮栏操作中，人体或工具与带电体的间距10KV以下应≥0.7米、20～35KV应≥1.0米；➢在线路上工作时，人体或工具与带电导线的间距10KV以下应≥1.0米、35KV 应≥ 2.5米。

❖室内外380V电力线路的安全间距人体遮拦和绝缘板与带电体间的最小距离安全距离/m电压等级/KV无遮拦有遮拦1及以下0.10 —10 0.70 0.3535 1.00 0.60110 1.50 1.50220 3.00 3.004．1 外电线路防护4．1．1 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。

4．1．2 在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全操作距离应符合表4．1．2规定。

注：上、下脚手架的斜道不宜设在有外电线路的一侧。

4．1．3 施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合表4．1．3规定。

4．1．4 起重机严禁越过无防护设施的外电架空线路作业。

在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表4．1．4规定。

4．1．5 施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0．5m。

4．1．6 当达不到本规范第4．1．2～4．1．4条中的规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。

架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。

防护设施与外电线路之间的安全距离不应小于表4．1．6所列数值。

防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级。

4．1．7 当本规范第4．1．6条规定的防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。

4．1．8 在外电架空线路附近开挖沟槽时，必须会同有关部门采取加固措施，防止外电架空线路电杆倾斜、悬倒。

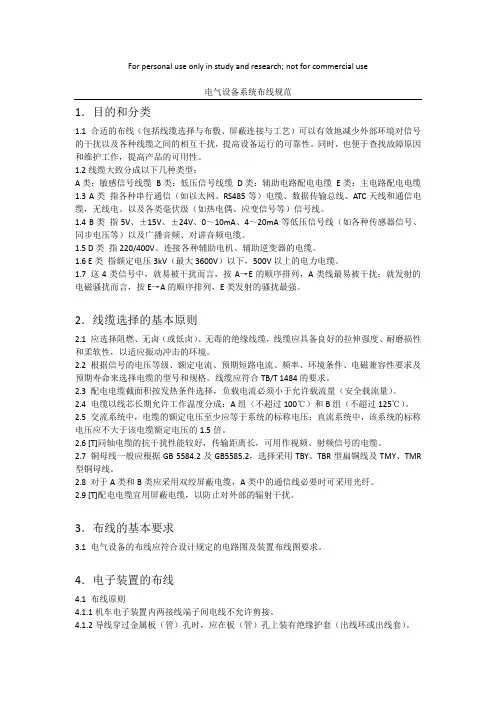

电缆支架安装应符合下列规定：1 除设计要求外，承力建筑钢结构构件上不得熔焊支架，且不得热加工开孔。

2 当设计无要求时，电缆支架层间最小距离不应小于表13．2．1-1的规定，层间净距不应小于2倍电缆外径加10mm，35kV电缆不应小于2倍电缆外径加50mm。

表13．2．1-1 电缆支架层间最小距离(mm)注：h为槽盒高度。

3 最上层电缆支架距构筑物顶板或梁底的最小净距应满足电缆引接至上方配电柜、台、箱、盘时电缆弯曲半径的要求，且不宜小于表13．2．1-1所列数再加80mm～150mm；距其他设备的最小净距不应小于300mm，当无法满足要求时应设置防护板。
