电缆敷设要求

1电缆的路径选择，应符合下列规定：（1）应避免电缆遭受机械性外力、过热、腐蚀等危害。

（2）满足安全要求条件下，应保证电缆路径最短。

（3）应便于敷设、维护。

（4）宜避开将要挖掘施工的地方。

（5）充油电缆线路通过起伏地形时，应保证供油装置合理配置。

2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。

3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：（1）应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。

当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。

（2）支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

（3）同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。

4同一层支架上电缆排列的配置，宜符合下列规定：（1）控制和信号电缆可紧靠或多层叠置。

（2）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。

（3）除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。

5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。

未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：（1）使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。

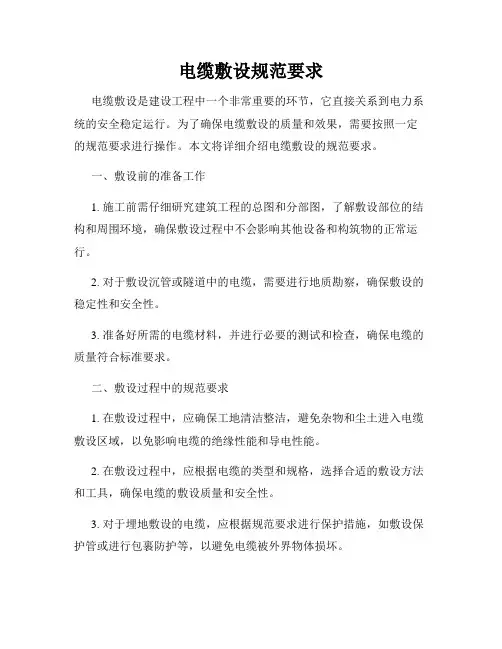

电缆敷设规范要求电缆敷设是建设工程中一个非常重要的环节，它直接关系到电力系统的安全稳定运行。

为了确保电缆敷设的质量和效果，需要按照一定的规范要求进行操作。

本文将详细介绍电缆敷设的规范要求。

一、敷设前的准备工作1. 施工前需仔细研究建筑工程的总图和分部图，了解敷设部位的结构和周围环境，确保敷设过程中不会影响其他设备和构筑物的正常运行。

2. 对于敷设沉管或隧道中的电缆，需要进行地质勘察，确保敷设的稳定性和安全性。

3. 准备好所需的电缆材料，并进行必要的测试和检查，确保电缆的质量符合标准要求。

二、敷设过程中的规范要求1. 在敷设过程中，应确保工地清洁整洁，避免杂物和尘土进入电缆敷设区域，以免影响电缆的绝缘性能和导电性能。

2. 在敷设过程中，应根据电缆的类型和规格，选择合适的敷设方法和工具，确保电缆的敷设质量和安全性。

3. 对于埋地敷设的电缆，应根据规范要求进行保护措施，如敷设保护管或进行包裹防护等，以避免电缆被外界物体损坏。

4. 在敷设过程中，应根据电缆的规格和使用要求，合理布置电缆的弯曲半径，避免电缆在弯曲处受到过大的应力，导致电缆损坏。

5. 在敷设过程中，应采取适当的措施来防止电缆断裂，如用防护管进行包覆或在易损部位设置保护套管等。

6. 敷设电缆时，应确保电缆的纵向拉力和侧向压力不超过规范要求，以避免电缆受到过大的应力和变形，影响电缆的导电性能。

三、敷设完成后的验收标准1. 完成电缆敷设后，应进行电缆的外观检查，确保电缆表面无明显破损和损伤。

2. 对于有绝缘层的电缆，应进行绝缘电阻测试，确保其绝缘电阻符合规范要求。

3. 对于埋地敷设的电缆，应进行绝缘电阻和绝缘击穿测试，以确保电缆在地下环境中的绝缘性能。

4. 完成电缆敷设后，应对敷设区域进行整理和清理，确保没有遗留杂物和危险物。

5. 后续工程的施工人员应能够顺利访问和维护敷设好的电缆，没有阻碍和困难。

综上所述，电缆敷设规范要求是确保电缆敷设质量的基础。

电缆敷设的技术要求电缆敷设是指将电缆安装在地下或者架空的工程中。

电缆敷设的技术要求十分重要，下面将重点介绍几个方面的要求。

首先，电缆敷设的路径和深度要符合相关规定。

在规划电缆敷设路径时，必须慎重考虑，避开可能造成电缆受损的地下设施和障碍物。

例如，需要避开水管、燃气管道、地下隧道等，以免发生损坏或安全事故。

此外，电缆敷设的深度也要符合相关要求，以确保电缆在遭受外力冲击时不会受损。

其次，电缆敷设的材料和设备要符合标准。

敷设电缆所使用的材料，例如电缆管、电缆盘、电缆沟等，必须符合相关的国家或地区标准，确保其质量和性能达到要求。

同时，选择合适的设备和工具进行电缆敷设，能够提高施工效率和质量。

另外，电缆敷设时要保证电缆的弯曲半径符合规定。

电缆在敷设过程中会受到应力和拉力的作用，一旦超过一定弯曲半径，就会对电缆的绝缘层和导体产生损坏。

因此，在敷设电缆时，需要注意保持足够的弯曲半径，以保护电缆的性能。

同时，电缆敷设需要进行必要的防护措施。

电缆在敷设过程中容易受到外界因素的损害，例如机械损伤、化学腐蚀等。

为了保护电缆，可以采取一些措施，如使用电缆保护套管、设置防护装置等。

特别是在架空电缆敷设中，要注意设置合适的支架和固定装置，避免弯曲和挤压。

此外，电缆敷设的施工过程中，还需要进行必要的检测和验收。

工程部门需要对敷设的电缆进行质量检查，确保电缆的绝缘和接头等部分符合规定要求，并使用专业的测试仪器对电缆进行各项性能测试。

在电缆敷设的过程中，还要注重施工环境的安全和卫生。

施工现场应保持整洁，设施齐全，防止杂物堆放和走私行为。

同时要确保工人和相关人员的安全，配备必要的安全防护装备，并进行相关培训，提高施工人员的安全意识和技能。

综上所述，电缆敷设的技术要求包括规划合理的敷设路径和深度、选用符合标准的材料和设备、保持合适的弯曲半径、采取必要的防护措施、进行质量检测和验收，同时注重施工环境的安全和卫生。

只有按照这些要求进行电缆敷设，才能保证电缆的可靠性和使用寿命。

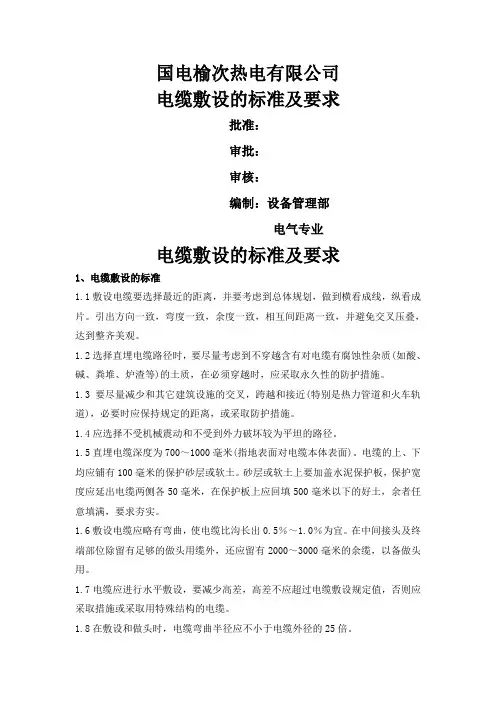

国电榆次热电有限公司电缆敷设的标准及要求批准：审批：审核：编制：设备管理部电气专业电缆敷设的标准及要求1、电缆敷设的标准1.1敷设电缆要选择最近的距离，并要考虑到总体规划，做到横看成线，纵看成片。

引出方向一致，弯度一致，余度一致，相互间距离一致，并避免交叉压叠，达到整齐美观。

1.2选择直埋电缆路径时，要尽量考虑到不穿越含有对电缆有腐蚀性杂质(如酸、碱、粪堆、炉渣等)的土质，在必须穿越时，应采取永久性的防护措施。

1.3要尽量减少和其它建筑设施的交叉，跨越和接近(特别是热力管道和火车轨道)，必要时应保持规定的距离，或采取防护措施。

1.4应选择不受机械震动和不受到外力破坏较为平坦的路径。

1.5直埋电缆深度为700～1000毫米(指地表面对电缆本体表面)。

电缆的上、下均应铺有100毫米的保护砂层或软土。

砂层或软土上要加盖水泥保护板，保护宽度应延出电缆两侧各50毫米，在保护板上应回填500毫米以下的好土，余者任意填满，要求夯实。

1.6敷设电缆应略有弯曲，使电缆比沟长出0.5％～1.0％为宜。

在中间接头及终端部位除留有足够的做头用缆外，还应留有2000～3000毫米的余缆，以备做头用。

1.7电缆应进行水平敷设，要减少高差，高差不应超过电缆敷设规定值，否则应采取措施或采取用特殊结构的电缆。

1.8在敷设和做头时，电缆弯曲半径应不小于电缆外径的25倍。

1.9直埋电缆相互交叉和平行时应符合下表规定，当不能保持规定距离时应采取防护措施。

1.10穿过墙壁的电缆和穿越公路、铁路和街道的电缆，应敷于坚固的保护管或隧道内，其管长要伸出排水沟500毫米，在街道要伸出车行道，管的内径不得小于100毫米，管口应是喇叭型。

并要严加密封。

1.11电缆沿沟架，建筑物垂直地面敷设时，地面上的2000毫米和地面100毫米的一段应加装保护管或保护角铁，且固定要牢固，电缆水平敷设时，应每隔700毫米，垂直敷设时每隔1500毫米的距离要加以固定。

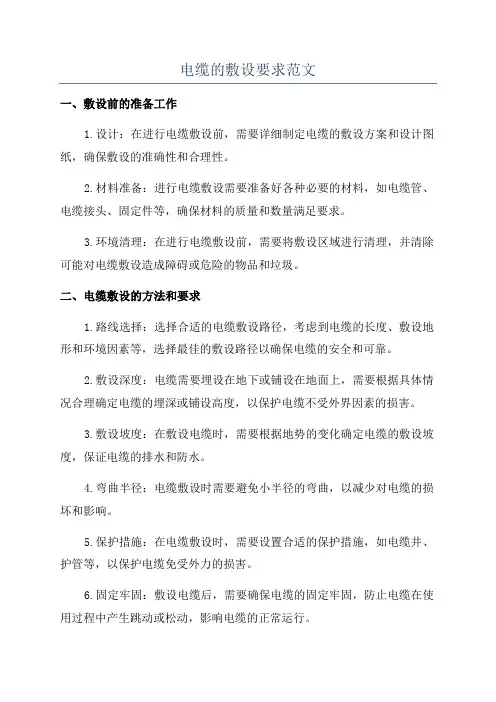

电缆的敷设要求范文一、敷设前的准备工作1.设计：在进行电缆敷设前，需要详细制定电缆的敷设方案和设计图纸，确保敷设的准确性和合理性。

2.材料准备：进行电缆敷设需要准备好各种必要的材料，如电缆管、电缆接头、固定件等，确保材料的质量和数量满足要求。

3.环境清理：在进行电缆敷设前，需要将敷设区域进行清理，并清除可能对电缆敷设造成障碍或危险的物品和垃圾。

二、电缆敷设的方法和要求1.路线选择：选择合适的电缆敷设路径，考虑到电缆的长度、敷设地形和环境因素等，选择最佳的敷设路径以确保电缆的安全和可靠。

2.敷设深度：电缆需要埋设在地下或铺设在地面上，需要根据具体情况合理确定电缆的埋深或铺设高度，以保护电缆不受外界因素的损害。

3.敷设坡度：在敷设电缆时，需要根据地势的变化确定电缆的敷设坡度，保证电缆的排水和防水。

4.弯曲半径：电缆敷设时需要避免小半径的弯曲，以减少对电缆的损坏和影响。

5.保护措施：在电缆敷设时，需要设置合适的保护措施，如电缆井、护管等，以保护电缆免受外力的损害。

6.固定牢固：敷设电缆后，需要确保电缆的固定牢固，防止电缆在使用过程中产生跳动或松动，影响电缆的正常运行。

7.引导敷设：在进行电缆敷设时，需要进行引导敷设，确保电缆的准确位置和直线度。

8.标识标注：为了方便维护和管理电缆，需要在敷设电缆时进行标识和标注，标明电缆的种类、规格和敷设时间等信息。

三、其他注意事项1.安全：在进行电缆敷设时，需要注意安全措施，避免操作不当导致人员伤害或事故。

2.检测测试：在电缆敷设完成后，需要进行检测和测试，确保电缆的连接和质量符合要求。

3.维护保养：电缆敷设完成后，需要进行常规的维护保养工作，及时清理和修复敷设区域，保证电缆的正常使用和寿命。

电缆敷设要求范文电缆敷设是指在建筑物、工厂、道路等场所中，按照一定的规范和要求进行电缆的敷设和布线。

电缆敷设要求的合理性和可操作性对于电缆的安全运行和日常维护具有重要意义。

下面就电缆敷设的要求进行详细介绍。

一、敷设定位1.首先，要根据建筑物、工厂、道路的实际情况确定电缆的敷设位置和路径。

电缆敷设路径一般应避免过长、过弯曲，并应尽量减少任何形式的损伤和受力。

尽量保持电缆的直线敷设，并避免与其他线路、管道和设施冲突。

2.在敷设电缆前，要对敷设区域进行充分的勘测，包括地面情况、地下障碍物、周围环境等。

特别是有可能对电缆敷设造成损坏的因素，如锋利的物体、腐蚀性物质等，要提前做好相应的处理措施。

3.对于需要穿越各类墙壁、天花板、地板等构筑物的电缆敷设，要根据具体情况选择合适的敷设方法和材料。

同时，在敷设过程中要注意墙壁、天花板、地板等结构的保护，避免对其造成破坏。

4.在有限空间内进行电缆敷设时，要根据空间的大小和限制条件，选择适合的敷设方法和工具。

确保电缆的敷设平稳、牢固，并避免在敷设过程中造成过度拉力和电缆的损坏。

二、敷设方式1.直埋敷设：适用于地下管道、地铁、高速公路等场所，要求电缆必须具备抗压、防水、耐腐蚀等性能。

在直埋敷设中，电缆应沿埋设路径敷设，保持适当的埋深和覆土层厚度，确保电缆的安全运行。

2.敷设在管道或沟槽中：适用于建筑物的内部电缆敷设，要求电缆不能被压弯或受到过大的挤压力。

敷设中要留有足够的空间进行维护和更换，同时要保证电缆与其他线路、管道之间的间隔。

3.架空敷设：适用于建筑物外部的电缆敷设，要求电缆与周围环境保持一定的安全距离，且不能与树木、高耸建筑等物体相接触。

同时，要注意电缆的防腐蚀和风吹日晒等问题，在敷设中要选择合适的支架和固定措施。

三、敷设材料和工具选择1.敷设过程中使用的材料和工具要符合相关标准和规范。

如敷设电缆所需的管道、沟槽、支架等，应选择合适的材质和规格，确保其承载能力和使用寿命。

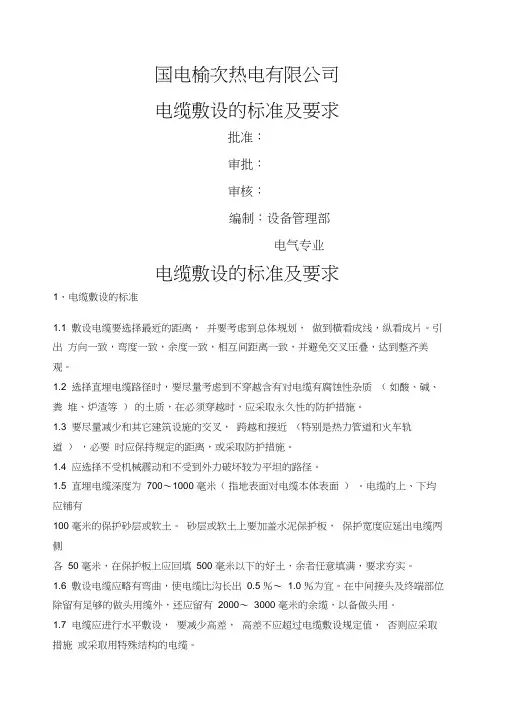

国电榆次热电有限公司电缆敷设的标准及要求批准：审批：审核：编制：设备管理部电气专业电缆敷设的标准及要求1、电缆敷设的标准1.1 敷设电缆要选择最近的距离，并要考虑到总体规划，做到横看成线，纵看成片。

引出方向一致，弯度一致，余度一致，相互间距离一致，并避免交叉压叠，达到整齐美观。

1.2 选择直埋电缆路径时，要尽量考虑到不穿越含有对电缆有腐蚀性杂质（如酸、碱、粪堆、炉渣等）的土质，在必须穿越时，应采取永久性的防护措施。

1.3 要尽量减少和其它建筑设施的交叉，跨越和接近（特别是热力管道和火车轨道），必要时应保持规定的距离，或采取防护措施。

1.4 应选择不受机械震动和不受到外力破坏较为平坦的路径。

1.5 直埋电缆深度为700～1000 毫米（指地表面对电缆本体表面）。

电缆的上、下均应铺有100 毫米的保护砂层或软土。

砂层或软土上要加盖水泥保护板，保护宽度应延出电缆两侧各50 毫米，在保护板上应回填500 毫米以下的好土，余者任意填满，要求夯实。

1.6 敷设电缆应略有弯曲，使电缆比沟长出0.5 ％～1.0 ％为宜。

在中间接头及终端部位除留有足够的做头用缆外，还应留有2000～3000 毫米的余缆，以备做头用。

1.7 电缆应进行水平敷设，要减少高差，高差不应超过电缆敷设规定值，否则应采取措施或采取用特殊结构的电缆。

1.8 在敷设和做头时，电缆弯曲半径应不小于电缆外径的25 倍。

1.9 直埋电缆相互交叉和平行时应符合下表规定，当不能保持规定距离时应采取防护措施。

1.10 穿过墙壁的电缆和穿越公路、铁路和街道的电缆，应敷于坚固的保护管或隧道内，其管长要伸出排水沟500 毫米，在街道要伸出车行道，管的内径不得小于100毫米，管口应是喇叭型。

并要严加密封。

1.11 电缆沿沟架，建筑物垂直地面敷设时，地面上的2000毫米和地面100 毫米的一段应加装保护管或保护角铁，且固定要牢固，电缆水平敷设时，应每隔700 毫米，垂直敷设时每隔1500 毫米的距离要加以固定。

电缆敷设要求及注意事项电缆敷设是电力工程中非常重要的一环，它关系到电力传输的质量和稳定性。

为了确保电缆敷设的质量，以下是一些必要的要求和注意事项。

一、要求：1. 电缆敷设前应进行详细的工程设计，包括电缆线路的走向、长度、连接方式等，确保电缆的安全和可靠性。

2. 电缆的敷设应符合国家标准和相关规范要求，如电缆敷设的深度、敷设方式、保护措施等。

3. 敷设电缆的人员应具备相应的技术知识和经验，并经过专业培训，熟悉电缆敷设的操作规程。

4. 在电缆敷设过程中，应注意保护电缆的外皮，避免损坏电缆导体，以免影响电缆的传输性能。

5. 电缆的敷设应符合安全和环保要求，如在道路、河道等地方敷设电缆时，应采取相应的保护措施，避免对周围环境造成污染和危害。

二、注意事项：1. 在电缆敷设前，应先检查电缆的质量和规格是否符合要求，避免使用损坏或不合格的电缆。

2. 在敷设电缆前，应先清理好敷设的区域，确保没有杂物和障碍物，以便顺利进行电缆敷设。

3. 在电缆敷设过程中，应避免电缆的过度拉伸或弯曲，以免对电缆的绝缘层和导体造成损坏。

4. 在敷设电缆时，应注意电缆的安全，避免与其他设备和物体相碰撞，以免损坏电缆和其他设备。

5. 在电缆敷设完成后，应进行必要的测试和检查，以确保电缆连接的质量和可靠性。

6. 在电缆敷设过程中，应注意施工现场的安全，如设置警示标志和防护设施，确保施工人员的安全。

电缆敷设是一项复杂而重要的工作，要求施工人员具备专业知识和经验，并严格按照要求和注意事项进行操作。

只有确保电缆敷设的质量和可靠性，才能保障电力传输的稳定性和安全性。

在电缆敷设的过程中，我们要不断总结经验，不断提高工作效率和质量，以满足电力工程的需求。

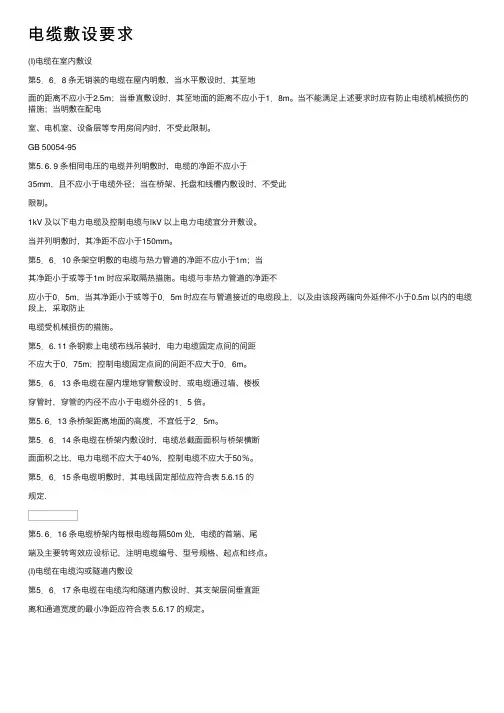

电缆敷设要求(I)电缆在室内敷设第5．6．8 条⽆销装的电缆在屋内明敷，当⽔平敷设时，其⾄地⾯的距离不应⼩于2.5m；当垂直敷设时，其⾄地⾯的距离不应⼩于1．8m。

当不能满⾜上述要求时应有防⽌电缆机械损伤的措施；当明敷在配电室、电机室、设备层等专⽤房间内时，不受此限制。

GB 50054-95第5. 6. 9 条相同电压的电缆并列明敷时，电缆的净距不应⼩于35mm，且不应⼩于电缆外径；当在桥架、托盘和线槽内敷设时，不受此限制。

1kV 及以下电⼒电缆及控制电缆与lkV 以上电⼒电缆宜分开敷设。

当并列明敷时，其净距不应⼩于150mm。

第5．6．10 条架空明敷的电缆与热⼒管道的净距不应⼩于1m；当其净距⼩于或等于1m 时应采取隔热措施。

电缆与⾮热⼒管道的净距不应⼩于0．5m，当其净距⼩于或等于0．5m 时应在与管道接近的电缆段上，以及由该段两端向外延伸不⼩于0.5m 以内的电缆段上，采取防⽌电缆受机械损伤的措施。

第5．6. 11 条钢索上电缆布线吊装时，电⼒电缆固定点间的间距不应⼤于0．75m；控制电缆固定点间的间距不应⼤于0．6m。

第5．6．13 条电缆在屋内埋地穿管敷设时，或电缆通过墙、楼板穿管时，穿管的内径不应⼩于电缆外径的1．5 倍。

第5. 6．13 条桥架距离地⾯的⾼度，不宜低于2．5m。

第5．6．14 条电缆在桥架内敷设时，电缆总截⾯⾯积与桥架横断⾯⾯积之⽐，电⼒电缆不应⼤于40％，控制电缆不应⼤于50％。

第5．6．15 条电缆明敷时，其电线固定部位应符合表 5.6.15 的规定.第5. 6．16 条电缆桥架内每根电缆每隔50m 处，电缆的⾸端、尾端及主要转弯效应设标记，注明电缆编号、型号规格、起点和终点。

(I)电缆在电缆沟或隧道内敷设第5．6．17 条电缆在电缆沟和隧道内敷设时，其⽀架层间垂直距离和通道宽度的最⼩净距应符合表 5.6.17 的规定。

第5．6. 18 条电缆沟和电线隧道应采取防⽔措施；其底部排⽔沟的坡度不应⼩于O．5％，并应设集⽔坑；积⽔可经集⽔坑⽤泵排出，当有条件时，积⽔可直接排⼊下⽔道。

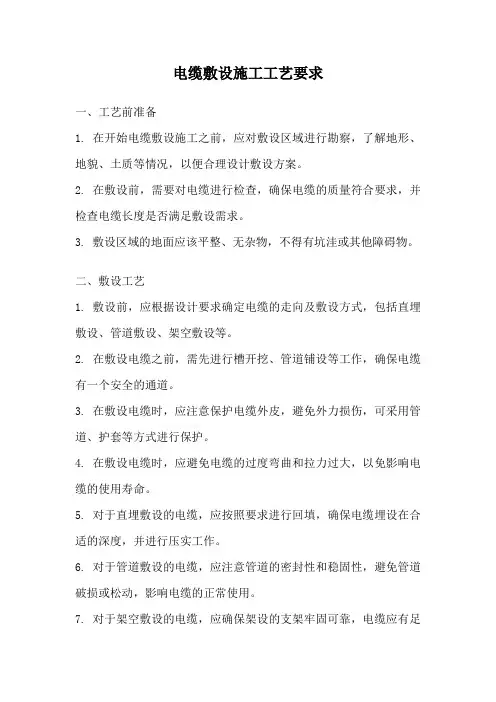

电缆敷设施工工艺要求一、工艺前准备1. 在开始电缆敷设施工之前，应对敷设区域进行勘察，了解地形、地貌、土质等情况，以便合理设计敷设方案。

2. 在敷设前，需要对电缆进行检查，确保电缆的质量符合要求，并检查电缆长度是否满足敷设需求。

3. 敷设区域的地面应该平整、无杂物，不得有坑洼或其他障碍物。

二、敷设工艺1. 敷设前，应根据设计要求确定电缆的走向及敷设方式，包括直埋敷设、管道敷设、架空敷设等。

2. 在敷设电缆之前，需先进行槽开挖、管道铺设等工作，确保电缆有一个安全的通道。

3. 在敷设电缆时，应注意保护电缆外皮，避免外力损伤，可采用管道、护套等方式进行保护。

4. 在敷设电缆时，应避免电缆的过度弯曲和拉力过大，以免影响电缆的使用寿命。

5. 对于直埋敷设的电缆，应按照要求进行回填，确保电缆埋设在合适的深度，并进行压实工作。

6. 对于管道敷设的电缆，应注意管道的密封性和稳固性，避免管道破损或松动，影响电缆的正常使用。

7. 对于架空敷设的电缆，应确保架设的支架牢固可靠，电缆应有足够的间距，避免相互干扰。

三、施工要求1. 施工人员应具备相关的技术知识和操作技能，熟悉电缆敷设工艺要求，并遵守相关的安全操作规程。

2. 施工现场应设立明显的安全警示标志，确保周边人员的安全。

3. 施工人员应佩戴个人防护装备，如安全帽、防护眼镜、手套等，确保施工过程中的安全。

4. 施工现场应保持整洁，材料和工具应摆放整齐，避免发生意外事故。

5. 施工过程中，应定期检查电缆的敷设质量，并做好相应的记录和报告。

6. 在施工完成后，应对敷设区域进行清理，清除施工过程中产生的垃圾和废料。

四、质量验收1. 在敷设完成后，应进行电缆的质量验收，包括检查电缆的外观、电气性能等是否符合要求。

2. 对于直埋敷设的电缆，应进行电缆的绝缘电阻测试和耐压试验，确保电缆的绝缘性能良好。

3. 对于管道敷设的电缆，应检查管道的密封性和稳固性，并进行相应的测试，确保电缆正常通电。

电气设备工程电缆敷设规范要求与安装技巧一、引言电气设备工程中，电缆的敷设是一项非常关键的工作。

正确的电缆敷设可以确保电气设备的正常运行和安全性。

本文将介绍电气设备工程中电缆敷设的规范要求和安装技巧。

二、电缆敷设规范要求1. 安全距离要求电缆敷设时，应与其他设备、构筑物以及其他电缆保持安全距离。

根据国家标准，电缆的敷设距离应符合以下要求：- 运行电缆与控制电缆之间的安全距离不低于200mm；- 交流电缆与直流电缆之间的安全距离不低于300mm；- 电源电缆与信号电缆之间的安全距离不低于500mm。

2. 敷设环境要求电缆敷设应在干燥、清洁、无腐蚀性气体和粉尘污染的环境中进行。

电缆敷设区域应保证通风良好，避免积水和高温等不利条件。

3. 线路布置要求- 电缆敷设应避免与其他电缆或金属管道交叉，减少干扰和电磁感应。

- 敷设长度较长的电缆应设置张力悬挂装置，保证电缆的垂直度和水平度。

4. 弯曲半径要求电缆在敷设过程中，需要遵循一定的弯曲半径要求。

根据电缆的规格和类型，应确保电缆在弯曲处不会受到损坏。

- 交流电缆的最小弯曲半径为电缆直径的6倍；- 直流电缆的最小弯曲半径为电缆直径的10倍。

三、电缆敷设的安装技巧1. 电缆预处理在进行电缆敷设前，需要对电缆进行预处理。

这包括清洁电缆表面、修剪电缆末端、固定电缆标记等。

2. 电缆敷设方向电缆敷设的方向应与电缆的走向一致，避免出现多余的弯曲和拉力。

3. 保护措施对于需要穿越墙壁或地面的电缆，应采取保护措施，如使用槽子、管道等进行保护，以防止电缆受到损坏。

4. 固定和标记敷设完成后，应对电缆进行固定和标记，以便后续的维护和管理工作。

四、总结电缆敷设是电气设备工程中的重要环节，必须按照规范要求进行。

本文介绍了电缆敷设的规范要求和安装技巧，希望能对电气设备工程人员在实践中有所帮助。

通过正确的电缆敷设，确保电气设备的正常运行和安全性。

1 技术标准《电缆线路施工及验收规范》GB50168《电力工程电缆设计规范》GB50217《电信网光纤数字传输系统工程施工及验收暂行技术规定》 YDJ442 施工要求2.1 直埋敷设电缆路径选择要求1. 敷设路径应按图施工，若有调整，需与设计单位协调确认。

2.电缆敷设路径应尽可能短，尽量避开和减少穿越地下管道、公路、通讯电缆等，尽量避免电缆可能受到的各种损害，同时考虑便于维修。

2. 2 电缆敷设要求1. 敷设电缆时，电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于0℃；当温度低于此规定值时，应采取措施（若厂家有要求，按厂家要求执行）；2. 尽量避免电缆可能受到的各种损害，如机械损坏、振动、化学腐蚀、水浸泡、热辐射、鼠虫危害等；3. 直埋电缆的上、下部应铺以不小于100mm厚的软土或砂层，并加盖保护板，其覆盖宽度应超过电缆两侧各50mm，保护板宜用混凝土盖板；4. 直埋电缆敷设于冻土地区时，宜埋入冻土层以下，当无法深埋时可在土壤排水性好的干燥冻土层或回填土中埋设，也可采取其他防止电缆受到损伤的措施；5. 直埋敷设的电缆在采取特殊换土回填时，回填土的土质应对电缆外护套无腐蚀性；6. 电缆管在敷设电缆前，应进行疏通，清除杂物；7. 直埋电缆与直埋电缆交叉时，上部电缆埋深不小于500mm，且在交叉点前后1000mm范围内，上部电缆与下部电缆的土层厚度不应小于500mm；8. 直埋电缆在直线段每隔100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标识桩；9. 直埋敷设电缆的接头配置，应符合下列规定：（1）接头与邻近电缆净距，不得小于250mm；（2）并列电缆的接头位置宜相互错开，且不小于500mm的净距；（3）斜坡地形处的接头安置，应呈水平状；（4）电缆接头应在其两侧约1000mm开始的局部段，按留有备用量方式敷设电缆。

10. 电缆终端上应有明显的相色标志，且应与系统的相色一致；11. 在箱变基础电缆井支架或变电站电缆沟内敷设时，施工单位应提供夹具、扎带等材料，完成电缆的固定。

电缆敷设的一般要求
1、电缆线路路径要短，且尽量避免与其他管线(管道、铁路、公路和弱电电缆)交叉。

敷没时要顾及已有的或拟建房屋的位置不使电缆接近易燃易爆物及其他热源，尽可能不使电缆受到各种损坏，如机械损伤、化学腐蚀、地下流散电流腐蚀、水土锈蚀、蚁鼠害等。

2、不同用途电缆，如工作电缆与备用电缆.动力与控制电缆等宜分开敷设.并对其进行防火分隔。

3、电缆支持点之间的距离，电缆弯曲半径，电缆最高最低点间的高差等不得超过规定数值以防机械损伤。

4、电缆在电缆沟内、隧道内及明敷时，应将麻包外皮剥去，并应采取防火措施。

5、交流回路中的单芯电缆应采用无钢铠的或非磁性材料护套的电缆。

单芯电缆要防止引起附近金属部件发热。

电缆敷设中的一般要求
(1)不能在低温环境下敷设电缆，否则会损伤电缆绝缘。

若必须敷设，则应采用提高周由温度或通以低压电流的办法使其预热，但严禁用火焰直接烘烤。

35kV及以下纸绝缘或全塑电缆，施工的最低温度不能低于0℃。

(2)敷设电缆时,应防止电缆扭伤及过分弯曲，电缆弯曲的曲率与电缆外径的比值不能小于下列规定:油浸纸绝缘多芯电力电缆，铅包时为15倍，铝包时为26倍;塑料绝缘电缆，铠装为10倍,无铠装为6倍。

(3)电缆敷设应留有适当空间，以防电缆受机械应力时造成机械损伤。

此外，为了便于维修，当电缆遭受外力破坏以致必须做一中间接头时,电缆裕度将补偿截去的一段长度。

需留空间的场所有垂直面引向水平面处、电缆保护管出入口处、建筑物伸缩缝处以及长度较长的电缆线路,有条件时可沿路径做蛇形敷设。

(4)电缆在可能受到机械损伤的处所应采取保护措施，如在引人引出建筑物，隧(沟)道穿过道路、铁路;引出地面以上2m人易接触的外露部分等。

(5)在电缆的两端及明敷设时,进出建筑物和交叉、拐弯处，应当悬挂标记牌，标明回路编号、电缆的型号规格及长度。

(6)根据防火要求，有麻保护层的电缆进人室内电缆沟后，应将麻保护层剥除。

电缆敷设的一般要求电缆敷设是指将电缆布设在地下或地面上的一项工作。

电缆在各行各业中都扮演着重要的角色，它们用于输送电力、信号和数据。

在进行电缆敷设时，有一些一般的要求需要遵守，以确保电缆的安全和性能。

本文将介绍电缆敷设的一般要求。

1. 路线规划在进行电缆敷设之前，需要进行路线规划。

这涉及到确定电缆的路径，考虑到地形、建筑物和其他障碍物。

路线规划需要充分考虑电缆的安全性、可靠性和维护便利性。

2. 材料选择选择适合的电缆材料是电缆敷设的重要一环。

根据具体应用需求，选择合适的电缆类型、规格和材料质量。

电缆材料应具备良好的绝缘性能、耐磨损性和耐腐蚀性，以确保电缆在使用过程中能够长久稳定地工作。

3. 敷设方式电缆可以通过直埋、管道敷设或架空敷设等方式进行。

敷设方式应根据具体情况选择，以保护电缆免受外力损害和环境影响。

在敷设过程中，需要注意避免电缆过度弯曲或拉力过大，以防止电缆损坏。

4. 敷设深度电缆敷设的深度是确保电缆安全的重要因素。

一般来说，电缆敷设的深度应根据地形和应用需求而定。

在敷设电缆时，应保证电缆埋深符合相关的要求，以防止电缆被损坏或误触。

5. 保护措施为了保护电缆免受外界环境的损害，需要采取一些保护措施。

如在电缆敷设过程中加装保护管道、使用护套材料、设置警示标识等。

这些措施可以提高电缆的抗外力能力和耐久性。

6. 接头处理电缆的接头是电缆敷设中的薄弱环节，需要特别注意。

接头的处理应符合相关标准和规范，确保接头的质量和可靠性。

接头应进行绝缘处理，以防止电缆的短路或漏电。

7. 质量检测电缆敷设完成后，需要进行质量检测。

通过电缆的绝缘电阻、耐压和接地等测试，确保电缆的质量达到要求。

检测结果应记录并保存，以备后续维护和管理。

8. 维护与修复电缆敷设完成后，还需要进行定期的维护和修复。

检查电缆是否出现磨损、老化或其他故障，并及时采取修复措施。

维护工作可以延长电缆的使用寿命，提高其可靠性和性能。

总结起来，电缆敷设的一般要求包括路线规划、材料选择、敷设方式、敷设深度、保护措施、接头处理、质量检测以及维护与修复。

电缆敷设规范要求
电缆敷设规范是全面规定电缆的敷设方式和要求的标准，它要求电缆敷设工作必须按照规范要求进行。

为了保证电缆工程质量，在安装电缆之前，应当严格按照电缆敷设规范要求进行，以确保电缆敷设质量满足要求并能发挥设计功能。

一、电缆敷设前应进行调验
1、首先仔细检查电缆外观和特性，包括规格、型号、颜色、外观尺寸、绝缘厚度等；
2、检查电缆的连接头，接线端子的选择，电缆的机械连接强度；
3、检查电缆的绝缘性能，包括抗耐压、绝缘电阻、耐热电阻、耐水压等性能；
4、根据工程条件，估算电缆敷设所需时间及人员配备。

二、绘制电缆敷设方案
1、根据实际情况，预留准备电缆敷设的支架、桥架和其他相关设备；
2、明确电缆的敷设路径，妥善处理拐角处的绑扎、护缆板等；
3、拟定电缆的接线方式，以确保电缆的长度、及各部位的接线形式；
4、确定电缆的敷设深度，以保证敷设安全及不耽误正常使用。

三、施工安全
1、电缆敷设期间应当加强施工现场的安全管理，避免由于疏忽给施工人员带来危险；
2、必要时应当做好电缆敷设对周围的环境影响的防护，减少不必要的人身伤害和财产损失；
3、确保电缆敷设符合安全技术标准要求，并严格执行安全护照上的安全规定，以确保电缆敷设质量。

以上就是关于电缆敷设规范的要求，电缆敷设规范要求清晰完整，
使用者要按照规范要求进行电缆敷设，以确保其质量，并严格执行相关安全规定，以防止出现意外伤害及财产损失。
