１建筑概况
本工程位于陕西省咸阳市彬县县城。建筑面积（１５３１６.２ｍ２）。地上（15）层，主要为办公室、会议室、餐厅、宿舍等。

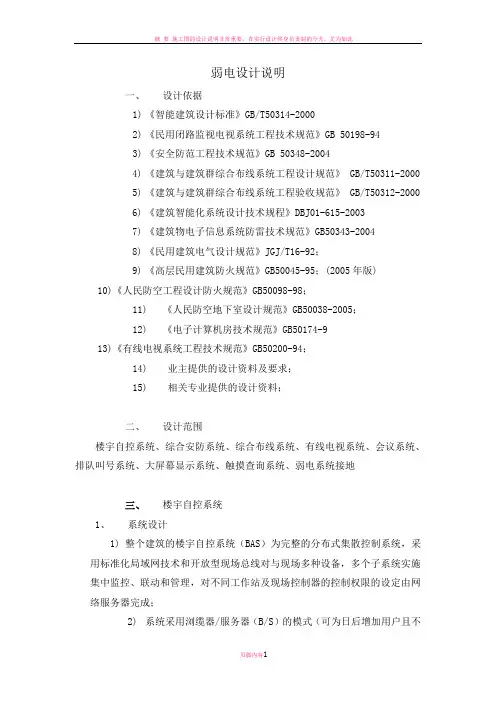

２设计依据
（１）各市政主管部门对初步设计的审批意见；
（２）甲方设计任务书及设计要求；
（３）中华人民共和国现行有关规范：
《民用建筑电气设计规范》ＪＧＪ１６－２００８；
《建筑与建筑群综合布线系统工程设计规范》ＧＢ／Ｔ５０３１２－２００７；
《智能建筑设计标准》；ＧＢ／Ｔ５０３１４－２００６；
《民用闭路监视电视系统工程技术规范》；ＧＢ５０１９８－２０１１；
其它有关的国家及地方现行规程、规范；
（４）各专业提供的设计资料。
３设计范围
本设计包括以下子系统内容：
（１）综合布线系统（电话、网络）；
（２）安全防范系统（保安监视、门禁）；
（３）无线网络系统
（４）会议室音响等系统（投影、扩音系统）（与专业厂家配合）；
（５）系统集成；
（６）根据甲方要求，本工程设计时，公共场所及所有办公室的TV点位均只做预留，TV穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内，具体位置参考室内装修图纸；
（７）本工程网络分界点在弱电井配线架处。
４综合布线系统
（１）综合布线系统是将语音信号、数字信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式网络平台，以方便用户在需要时，形成各自独立的子系统。综合布线系统可以实现世界范围资源共享，综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。本设计仅考虑布线不涉及网络设备；
（２）由市政引来外线电缆，进入二层通讯机房。与外部通讯，应充分考虑安全性，有效防止外界非法入侵。通讯机房由二次深化设计，本设计仅负责总配线架以下的配线系统；
（３）本工程网络和电话采用非屏蔽综合布线系统，水平选用（超６类）电缆，穿KBG管暗敷。网络垂直干线选择（六芯６２．５／１２５μｍ）光纤，电话垂直干线选择（３类大对数）电缆，配线架在竖井内（挂墙机柜）明装。竖井内竖向桥架应与平面图中水平桥架连接。楼层配线间若安装网络设备，应考虑环境条件，并根据网络的要求自配ＵＰＳ电源；
（４）办公部分按装修设计图纸设置信息点，职工宿舍按每间宿舍设置一个信息点；
（５）出线插座采用ＲＪ４５超６类型，墙上暗装，底边距地０．３ｍ（有架空地板的房间，底边距架空地板０．３ｍ），弹起式地插采用ＲＪ４５超６类型；
（６）有关综合布线系统的构成待确定厂家后与甲方协商确定。网络设备则根据最终用户的需求配备（可见甲方确认过设备的材料单）；
（７）系统所有器件均由安源科技负责成套供货、安装、调试；
（８）系统的深化设计由安源科技负责，设计院负责审核及与其他系统的接口的协调事宜。
５安全防范系统
５．１保安监视系统
（１）保安监视机房设在一层；
（２）在本工程各出入口，电梯轿箱内及（一）层以上各层走道内设保安监视摄像机；
（３）所有摄像机的电源，由主机供给。主机自带ＵＰＳ电源，工作时间≥（２０分钟）；
（４）系统控制方式为编码控制；
（５）摄像机采用红外半球摄像机，带自动增益控制、逆光补偿、电子高亮度控制等，根据安装地点监视要求，配备相应的摄像机（过道半球式、电梯飞碟式）；
（６）中心主机系统采用全矩阵系统，所有视频信号可手动及自动切换；
（７）所有摄像点应同时录像，录像选用（）台数字硬盘录像系统，内置高速硬盘，容量不低于动态录像储存一个月的空间，并可随时提供调阅及快速检索，图像应包含摄像机机位、日期、时间等。图像分辨率不低于（６４０×４８０）像素；
（８）按系统图所示做时序切换。切换时间为１～３０秒可调，同时可手动选择某一摄像机进行跟踪、录像。系统配置５２寸无缝拼接屏；
（９）拼接屏的图像质量按五级损伤制评定，图像质量不应低于４分；
（１０）监视器图像水平清晰度：黑白监视器不应低于（６００、５００、４００）线，彩色监视器不应低于（４００、２７０）线；
（１１）监视器图像画面的灰度不应低于８级；
（１２）系统各路视频信号，在监视器输入端的电平值应为１Ｖｐ－ｐ±３ｄＢＶＢＳ；
（１３）系统各部分信噪比指标分配应符合：摄像部分为４０ｄＢ、传输部分为５０ｄＢ、显示部分为４５ｄＢ的要求；
（１４）系统所有器件均由安源科技负责成套供货、安装、调试，并协助甲方通过北京安防办的验收；
（１５）系统的深化设计由安源科技负责，设计院负责审核及与其他系统接口的协调事宜。
５．２门禁系统
（１）门禁系统控制PC（与前台文员合用）；
（２）在重要场所的出入口设有门磁开关、电子门锁、读卡器、门内手动开关，对通过对象及通行的时间进行控制、监视及设定；
（３）系统应具有以下功能：
①记录、修改、查询所有持卡人的资料，并可随时修改持卡人通行权限。
②监视、记录所有出入情况及出入时间；
③监视门磁开关状态，具有报警功能；
④对所有资料可按照甲方的要求按某一门、某人、某时等进行排序、列表。
⑤对非法侵入或破坏进行报警并进行记录；
⑥当火灾信号发出后，自动打开相应防火分区安全疏散通道的电子门锁，方便人员疏散。
（４）现场控制器设在（就地、弱电竖井内），走道管线在（弱电线槽内）
敷设，从线槽至控制模块穿KGB管。控制模块至请求开门按钮、读卡器、
门磁开关、电控锁等暗敷KGB管，门磁开关、电控锁等应注意与门配合；
（５）系统允许每个门可单独提供所有操作功能，系统信息通信采用标准接口及协议；
（６）系统所有器件均由承包商负责成套供货、安装、调试；
（７）系统的深化设计由承包商负责，设计院负责审核及与其他系统接口的协调事宜。
６无线网络系统
（１）为防止出现无线信号覆盖盲区（如地下、电梯内等），本工程在每层设置2台无线AP工作站；
（２）系统以过道为中心，采用单层覆盖方式；
（３）过道吊顶上安装无线AP工作站，一个可覆盖１/２层，平面中设置的室内天线，场强弱处可覆盖半径达２０ｍ，场强强处可覆盖半径达４０ｍ。应根据实测确定；
（４）竖井至室内天线预留KBG管线。
７会议室音响等系统
（１）会议室、接待室音响系统按陕西安源科技有限公司方案设计；
（２）每间会议室、接待室音响投影系统都是一个独立系统；
视频系统按投映幕布设计；
（３）此部分待甲方确定厂家后再调整。
８系统集成
（１）系统集成是对大厦各个子系统的信息进行综合管理，应超前设计预留，分步实施。系统集成要求各个子系统提供通用接口及通讯协议；
（２）对整个大厦的弱电系统进行优化控制，达到高效、经济、节能、协调的运行状态；
（３）系统集成建立在千兆局域网上，并可将信息传送至远程工作站上。
９设备安装
（１）箱体在竖井、机房内均为明装，其它暗装。箱体高度６００ｍｍ以下，底边距地１．５ｍ；６００～８００ｍｍ高，底边距地１．２ｍ；８００～１０００ｍｍ高，底边距地１．０ｍ；１０００～１２００ｍｍ高，底边距地０．８ｍ；１２００ｍｍ以上的，为落地式安装，下设３００ｍｍ基座；
（２）电缆桥架：又消防施工单位负责；
（３）与设备配套的箱体、柜订货前应与设计人员配合。
１０线缆的选型及敷设
（１）线缆明敷在桥架上，若不敷设在桥架上，应穿KBG管敷设。KBG ３２及以下管线暗敷，KBG４０及以上管明敷；
（２）本工程KBG管均为钢导管；
（３）所有穿过建筑物伸缩缝、沉降缝、后浇带的管线应按《建筑电气安装工程图集》中有关作法施工。
１１其它
