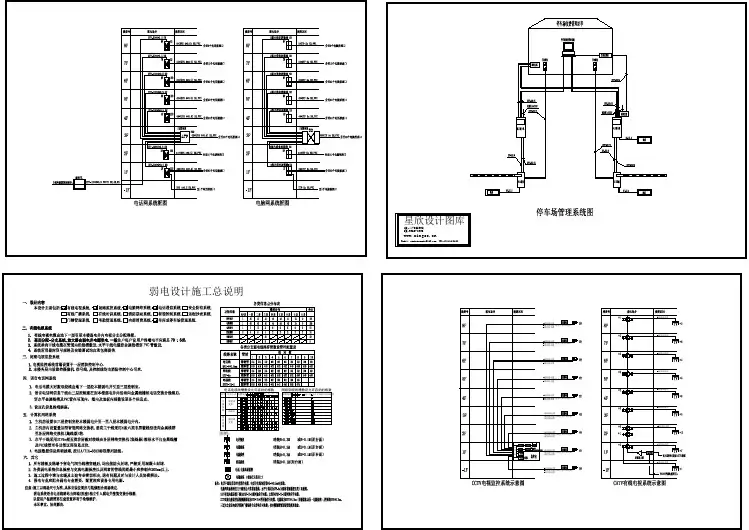

弱电施工设计说明一、设计原则在设计中主要遵循以下原则：1、实用性：系统的配置和设计最大限度的满足大楼业务和物业管理的各项需求。
2、先进性：采用国际或国内目前的先进技术，并考虑到今后将会出现的新技术，设计具有一定的前瞻性，确保系统在建成运行后的较长时间内不落后。
3、可靠性：系统选用的技术或配套设备采用主流技术和产品，应采用在实际工程广泛应用的成熟可靠的先进技术或产品，以保证系统的长期正常运行。
4、开放性：采用国际及行业开放的技术标准和标准化的产品，避免系统集成、互联或扩展出现障碍。
5、可扩展性：设计应充分考虑到未来技术发展和使用要求的变化，系统功能扩展和技术提升的可能性，以充分保护投资，保证可持续发展的要求，确保业主的投资效益。
二、设计定位本工程智能化弱电系统设计标准定位于国家甲级智能化建筑，主要功能配置标准满足或超过国家《智能建筑设计标准》GB/T 50314-2006 中甲级标准。
设计标准及规范智能建筑设计标准》GB/T 50314-2006建筑与建筑群综合布线系统工程设计规范》GB 50311-2007 建筑与建筑群综合布线系统工程设计规范》GB 50312-2007 民用闭路监控电视系统工程技术规范》GB50198-94 智能建筑工程质量验收规范》GB 50339-2003 通信光缆的一般要求》GB/T7427-87 电气装置安装工程施工及验收规范》GBJ 232-92 建筑物电子信息系统防雷技术规范》GB50343-2004 建筑设计防火规范》GB50016-2006 民用建筑通信接地标准》EIA/TIA607 电磁兼容性标准》IEC 801 视频安防监控系统技术要求》GA/T 367-2001 建筑低压电源电涌保护器选用安装验收及维护规程》CECS174 2004 电气装置安装工程电缆线路施工及验收规范》GB50168-2006 电气装置安装工程低压电器施工及验收规范》GB50254-96 建筑物防雷设计规范》GB 50057-2000有线电视系统工程技术规范》GB50200-94《民用建筑电气设计规范》JGJ 16-2008《防盗报警控制器通用技术条件》GB 12663-90《安全防范系统通用图形符号》GA/T74-2000《安全防范工程程序与要求》GA/75-94《建筑电气工程施工质量验收规范》GB50303-2002《电子信息系统机房设计规范》GB50174-2008《电子计算机房施工质量验收规范》GB50462-2008《电子计算机场地通用规范》GB2887-2000《计算机机房用活动地板的技术要求》SJ/T 10796-2001《火灾自动报警系统施工及验收规范》GB50166-92《电气安装工程接地装置施工及验收规范》GB5069-2006《建筑工程施工质量验收统一标准》GB50300-2001 业主提供的鄞州区交警大队指挥中心办公楼建筑图纸及有关宁波市地方规范标准。
四、设计内容根据本工程功能需求，鄞州区交警大队指挥中心办公楼智能化弱电系统如下：综合布线系统有线电视接收系统安全防范系统公共广播系统多媒体会议系统LED 显示屏系统一卡通系统排队叫号系统电子信息机房系统UPS不间断电源系统弱电防雷接地系统触摸屏信息显示系统服务评价系统综合管路系统五、综合布线系统鄞州区交警大队指挥中心办公楼综合布线系统用以支持计算机网络及语音通信应用，采用先进的结构化综合布线。
考虑到系统的先进性和布线系统适当超前的要求，本系统按照6 类布线系统设计,系统由外网内网、语音监控网数字电视和光纤点六部分组成.本工程综合布线系统共分为五个子系统：工作区子系统、水平子系统、管理间子系统、垂直主干子系统和设备间子系统。
系统根据相关国内及国际标准设计、安装及测试，系统汇总语音及数据系统的线路，从而组成一个模块化、系统化灵活性极高的综合布线系统，能够连接及支持语音、数据及图像信息。
具体设计如下：1、工作区子系统：工作区子系统包括前端计算机和语音数据插座和面板，全部采用 6 类模块，便于数据和语音的互换。
前端信息点位布置：根据每工作位1语音\1 外网和1内网的原则布置，同时在各办公室预留一光纤点,监控点位根据安防系统摄像机点位布置。
具体点位布置详见综合布线平面图。
共计:621 个外网点（含排队呼叫、LED 点等）、593个内网点、601个语音点、186个监控点（不包括总平26 个监控点）、75个数字电视点和10 个光纤桌面点。
2、水平子系统：水平子系统为从信息插座至楼层配线间的水平线缆，铜缆部分全部采用6类UTP，光缆部分采用4芯室内光缆（光纤点除窗口大厅部分外全部直接引至中心机房）。
3、管理间子系统：管理子系统由分散在各楼层的分配线间组成。
主干光缆端接使用24 口光配线架采用LC 双工耦合器；垂直语音主干线缆端接使用 3 类110型卡接式配线架，分别汇集、管理语音主干线缆,110配线架于24 口配线架采用专用RJ45-110语音跳线.水平语音和数据线缆全部接入24 口配线架（必要时语音与外网数据可以互换）。
各配线间内外网、语音和数字电视网统一布置在一个机柜内，内网和监控网各自单独机柜布置，做好系统间物理链路隔离。
4、垂直主干子系统：垂直主干子系统为各楼层分配线间至总配线间之间的连接线缆，可分为数据主干及语音主干。
数据主干内外网、监控、数字电视各采用1根12芯万兆室内多模光纤；语音主干采用3类大对数UTP。
水平信息点通过在楼层配线间跳接到不同的主干上，连接到不同的网络，如数据外网和数据内网等。
5、设备间子系统: 系统设置两个主配线间，分别汇集、管理数据及语音主干线缆.数据主配线间设在大楼十层网络中心机房，采用光纤配线架，端接主干光缆；语音和数字电视主配线间设在大楼一层弱电机房，语音部分采用 3 类110 型配线架，端接大对数电缆，数字电视部分采用光配线架端接主干光缆。
六、有线电视接入系统本系统包括数字点播和同轴电缆两部分组成。
数字点播系统采用综合布线链路单独配置一套数字电视布线系统（详见综合布线系统），与外网布线系统分开配线架布置，主配线架设置于一层弱电机房。
同轴电缆系统按860M 宽带双向邻频传输网设计，实现电视图像双向传输。
设计终端电平为68+4dB。
电视终端点设置在会议室、大厅、等候区、洽谈室及领导办公室等场所,共计75 个电视点. 有线电视系统主机房设置于一层弱电机房。
七、安全防范系统安全防范系统的主要目的是通过设置视频监控系统、防盗报警、离线式巡更等既可独立运行，又可统一协调管理的多功能、全方位、立体化安防自动化管理系统，从而建立起一套完善的、功能强大的技术防范体系，以满足本工程对大楼安全和管理的需要，配合人员管理，实现人防与技防的统一与协调。
根据本建筑功能特点，本工程设置视频监控、防盗报警系统、电子巡更系统等。
1、视频监控系统本工程监控系统采用数字化网络监控系统:本次设计中主要在主楼和窗口大厅一层入口及指挥中心设置室内型网络快球摄像机；在各楼层出入口、过道、洽谈室、拘留室、档案室等设置半球形网络摄像机并部分相应配置录音点；在地下室、服务大厅窗口、财务室等相对重要区域设置枪式低照度网络摄像机;在十层网络中心及十二层指挥中心机房设置红外网络摄像机；在电梯轿箱内采用网络摄像机;室外部分在围墙及主要园区内主要通道安装高清模拟红外摄像机，主要入口采用模拟强光抑制摄像机用于拍摄记录进入园区汽车的牌照及车内情况等，在主楼前等主要广场设置网络型带光纤接口高清快球摄像机,室外摄像机全部接入门卫处监控机房，模拟信号通过视频服务器将模拟信号转为数字信号再由本机房内光链路传输至十层监控机房。
网络摄像机全部采用六类非屏蔽线缆引至相应楼层的弱电配线间，各配线间由12 芯室内多模光缆引至十层中心机房。
共计：半球网络摄像机113 台；枪式网络摄像机42 台；室内快球网络摄像机3台；室内红外网络摄像机13台；室外网络快球摄像机 3 台；室外红外模拟摄相机18台；室外强光抑制摄像机 5 台；电梯专用网络摄像机 3 台。
本次设计中监控存储中心设置于10层中心机房，每路视频按照每天24小时录像，录像保存15 天以上；同时在中心机房配置流媒体、管理中心及防盗报警服务器管理系统图像调用以及与报警系统联动等。
在门卫监控机房配置48 路720P视频解码设备，并配置12台42寸液晶监视器，做到每台监视器4画面分割显示。
同时在十二层指挥中心机房配置32路720P视频解码设备，为以后指挥中心调用室内视频画面做好设备基础，暂考虑32 画面调用。
2、防盗报警系统防盗报警系统是安全防范系统的重要组成部分，它通过运用技术防范的有效手段，制止非法的入侵。
本工程防盗报警系统主要由双鉴探测器和红外对射两部分组成。
双鉴探测器主要设在财务室、资料室及一层以上够楼层的主要出入口设置红外微波双鉴探测器，并与监控系统联动录像，夜间时防盗报警系统开始布防并结合楼层摄像机形成立体化的安全防护体系，共计60 只双鉴探测器。
红外对射主要布置于室外围墙上，并配套安装红外摄像机，当发生报警时监控画面可直接切换至发生报警的防区画面，保卫人员可及时查看现场情况并做录像保存作为依据。
本系统共15 对红外对射。
3、电子巡更系统大楼的保安巡逻是对视频监控、防盗报警系统、门禁等现代化安防手段的必要补充，而电子巡更系统可以有效的监督和管理保安人员的工作，提高巡更效率，确保保安人员的人身安全。
本次设计中共配置34个巡更点，并预留了16 个点根据现场需求再做补充。
八、背景音乐及紧急广播系统鄞州区交警大队指挥中心办公楼设置一套设备先进、功能完整的公共广播系统将为内部工作人员及前来办事人员提供温馨、舒适的服务和工作环境，同时也为大楼播发各种信息公布提供了便捷的途径. 同时当一旦有火灾发生时系统可立即切换到消防广播状态，以便迅速疏散人群。
本次设计中在室外总平配置草坪音箱。
控制中心设置于主楼一层消控中心。
共计18个草坪音箱，共分 2 个区，九、多媒体会议系统多媒体会议系统将高质量的音频、视频和各种智能特性紧密结合在一起，在计算机软、硬件支持下，将会议的发言系统、音响扩声系统、视频系统、远程视频会议、计算机网络系统有机地结合，形成一个完整的系统并实现集控功能，提高了会议的效率.鄞州区交警大队指挥中心办公楼会议系统共包括：窗口大厅二层小会议室、主楼六层中会议室、主楼十一层大会议室等三个会议室。
窗口大厅二层会议室：本次设计主要为投影显示系统，在会议室内安装一只多媒体信息盒、一块投影幕布和一台投影机，通过VGA 线缆将视频信号引至投影机,再由投影机将图像投影至投影幕布上，从而达到视频显示的目的。
主楼六层中会议室：本次设计中主要包括,会议发言系统、音频扩声系统和视频显示系统等，配合综合布线系统布置的点位以后可扩展远传视频会议系统。
