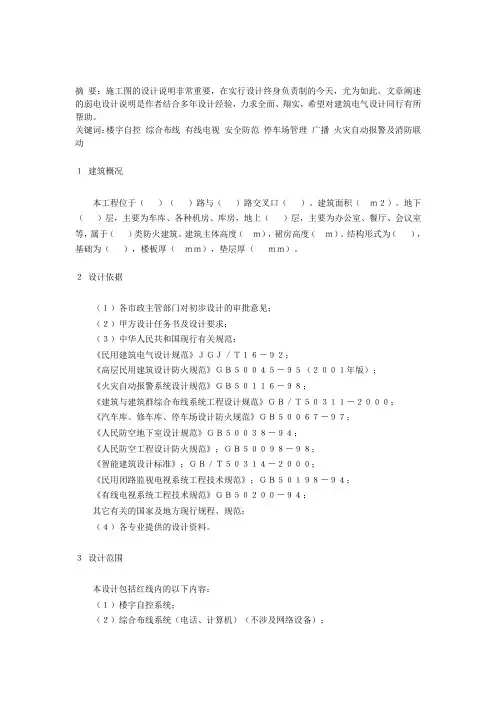

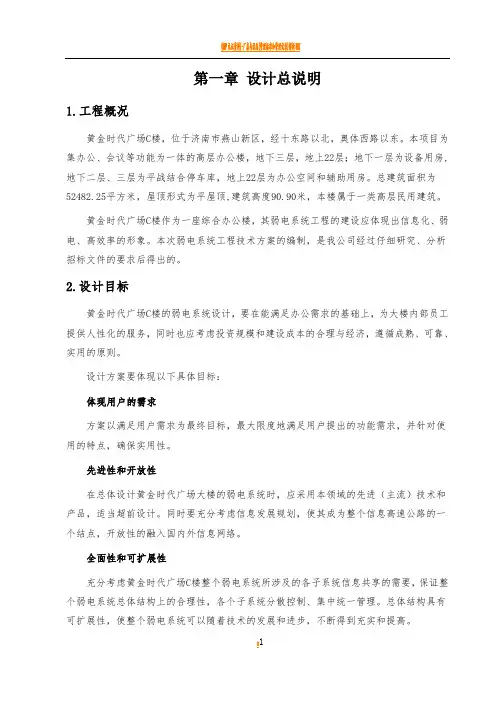

摘要:施工图的设计说明非常重要,在实行设计终身负责制的今天,尤为如此。
文章阐述的弱电设计说明是作者结合多年设计经验,力求全面、翔实,希望对建筑电气设计同行有所帮助。
关键词:楼宇自控综合布线有线电视安全防范停车场管理广播火灾自动报警及消防联动1建筑概况本工程位于()()路与()路交叉口()。
建筑面积(m2)。
地下()层,主要为车库、各种机房、库房,地上()层,主要为办公室、餐厅、会议室等,属于()类防火建筑。
建筑主体高度(m),裙房高度(m)。
结构形式为(),基础为(),楼板厚(mm),垫层厚(mm)。
2设计依据(1)各市政主管部门对初步设计的审批意见;(2)甲方设计任务书及设计要求;(3)中华人民共和国现行有关规范:《民用建筑电气设计规范》JGJ/T16-92;《高层民用建筑设计防火规范》GB50045-95(2001年版);《火灾自动报警系统设计规范》GB50116-98;《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000;《汽车库、修车库、停车场设计防火规范》GB50067-97;《人民防空地下室设计规范》GB50038-94;《人民防空工程设计防火规范》;GB50098-98;《智能建筑设计标准》;GB/T50314-2000;《民用闭路监视电视系统工程技术规范》;GB50198-94;《有线电视系统工程技术规范》GB50200-94;其它有关的国家及地方现行规程、规范;(4)各专业提供的设计资料。
3设计范围本设计包括红线内的以下内容:(1)楼宇自控系统;(2)综合布线系统(电话、计算机)(不涉及网络设备);(3)有线电视及卫星电视系统;(4)安全防范系统(保安监视、门禁、入侵探测);(5)同声传译系统;(6)停车场管理系统;(7)微蜂窝机站;(8)广播系统(包括背景音乐及紧急广播);(9)火灾自动报警及消防联动系统;(10)报告厅、多功能厅等的音响系统(与专业厂家配合);(11)系统集成;(12)根据甲方()文,本工程设计时,公共场所及所有办公室的弱电设备均只做预留,弱电由弱电竖井经电缆桥架或线槽引至房间门口,待以后由室内装修设计负责进行二次设计;(13)本工程电信分界点在总配线架处。
弱电设计说明一、设计依据1)《智能建筑设计标准》GB/T50314-20002)《民用闭路监视电视系统工程技术规范》GB 50198-943)《安全防范工程技术规范》GB 50348-20044)《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-20005)《建筑与建筑群综合布线系统工程验收规范》 GB/T50312-20006)《建筑智能化系统设计技术规程》DBJ01-615-20037)《建筑物电子信息系统防雷技术规范》GB50343-20048)《民用建筑电气设计规范》JGJ/T16-92;9)《高层民用建筑防火规范》GB50045-95;(2005年版)10)《人民防空工程设计防火规范》GB50098-98;11)《人民防空地下室设计规范》GB50038-2005;12)《电子计算机房技术规范》GB50174-913)《有线电视系统工程技术规范》GB50200-94;14)业主提供的设计资料及要求;15)相关专业提供的设计资料;二、设计范围楼宇自控系统、综合安防系统、综合布线系统、有线电视系统、会议系统、排队叫号系统、大屏幕显示系统、触摸查询系统、弱电系统接地三、楼宇自控系统1、系统设计1) 整个建筑的楼宇自控系统(BAS)为完整的分布式集散控制系统,采用标准化局域网技术和开放型现场总线对与现场多种设备,多个子系统实施集中监控、联动和管理,对不同工作站及现场控制器的控制权限的设定由网络服务器完成;2)系统采用浏缆器/服务器(B/S)的模式(可为日后增加用户且不增加费用预备条件,以利于系统扩展)。
3)管理层网络采用TCP/IP标准通讯协议。
4)现场层采用开放型LON或RS485总线或其他工业标准总线形式。
5)系统电源采用集中与分散相结合方式供电,各子系统设置UPS不间断电源,并能保证持续工作不小于1小时;6)BA系统的方案和设备的选择考虑“向上支持、向下兼容”的原则2、系统要求1)保证大厦生活和工作环境的舒适性;2)确保建筑物及内部人员的安全和灾害抵御能力,提供保证生命、财产、建筑物安全的必要措施;3)提供最佳的系统控制及节能措施和优化运行方案,以实现合理的能源管理,降低运行费用;4)实现物业管理自动化。

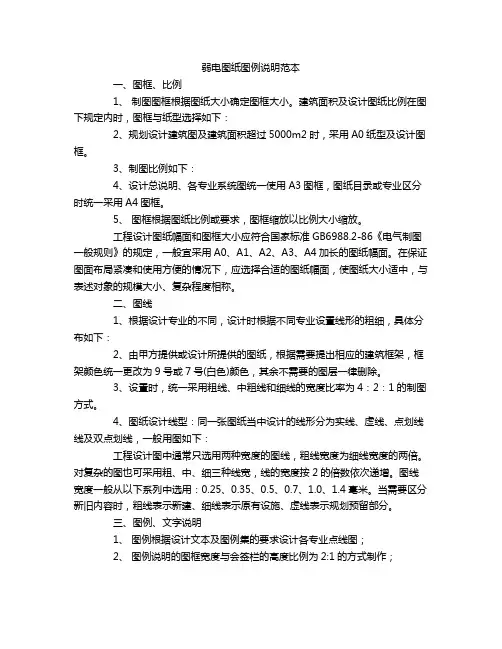

弱电图纸图例说明范本一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下:2、规划设计建筑图及建筑面积超过5000m2时,采用A0纸型及设计图框。
3、制图比例如下:4、设计总说明、各专业系统图统一使用A3图框,图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求,图框缩放以比例大小缩放。
工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定,一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同,设计时根据不同专业设置线形的粗细,具体分布如下:2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。
3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。
4、图纸设计线型:同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用:0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图;2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作;3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧。
4、文字说明统一采用“宋体”或“仿宋体”字,字号大小根据下列要求缩放:5、图纸设计过程中,如下列情况必须添加索引线说明:1) 敷设管、桥架的规格大小时;2) 当管线穿墙时,注明穿墙空洞;3) 当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引;4) 当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格;5) 当制作细部或安装大样图纸时,注明各各部位的材料名称;6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准。
1建筑概况本工程位于陕西省咸阳市彬县县城。
建筑面积(15316.2m2)。
地上(15)层,主要为办公室、会议室、餐厅、宿舍等。
2设计依据(1)各市政主管部门对初步设计的审批意见;(2)甲方设计任务书及设计要求;(3)中华人民共和国现行有关规范:《民用建筑电气设计规范》JGJ16-2008;《建筑与建筑群综合布线系统工程设计规范》GB/T50312-2007;《智能建筑设计标准》;GB/T50314-2006;《民用闭路监视电视系统工程技术规范》;GB50198-2011;其它有关的国家及地方现行规程、规范;(4)各专业提供的设计资料。
3设计范围本设计包括以下子系统内容:(1)综合布线系统(电话、网络);(2)安全防范系统(保安监视、门禁);(3)无线网络系统(4)会议室音响等系统(投影、扩音系统)(与专业厂家配合);(5)系统集成;(6)根据甲方要求,本工程设计时,公共场所及所有办公室的TV点位均只做预留,TV穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内,具体位置参考室内装修图纸;(7)本工程网络分界点在弱电井配线架处。
4综合布线系统(1)综合布线系统是将语音信号、数字信号的配线,经过统一的规范设计,综合在一套标准的配线系统上,此系统为开放式网络平台,以方便用户在需要时,形成各自独立的子系统。
综合布线系统可以实现世界范围资源共享,综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。
本设计仅考虑布线不涉及网络设备;(2)由市政引来外线电缆,进入二层通讯机房。
与外部通讯,应充分考虑安全性,有效防止外界非法入侵。
通讯机房由二次深化设计,本设计仅负责总配线架以下的配线系统;(3)本工程网络和电话采用非屏蔽综合布线系统,水平选用(超6类)电缆,穿KBG管暗敷。
网络垂直干线选择(六芯62.5/125μm)光纤,电话垂直干线选择(3类大对数)电缆,配线架在竖井内(挂墙机柜)明装。

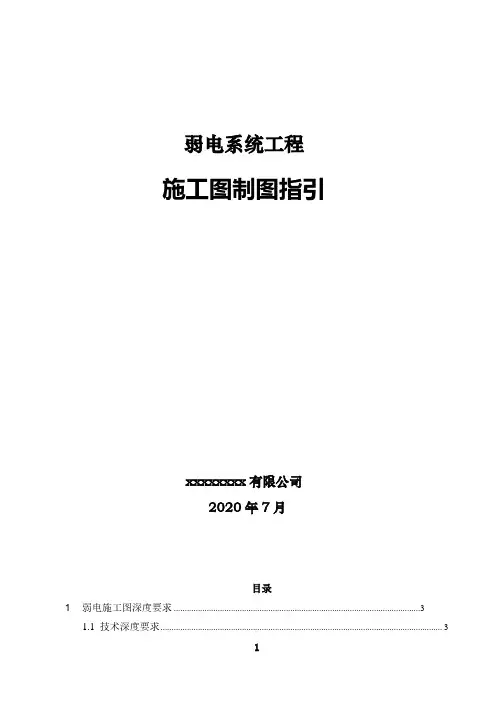

弱电系统工程施工图制图指引xxxxxxxx有限公司2020年7月目录1弱电施工图深度要求 (3)1.1 技术深度要求 (3)1.2 设计深度要求 (4)2施工图制图指引细则 (5)2.1 工作目标 (5)2.2 适用范围 (5)2.3 制图规范 (5)2.3.1原建筑设计图整理 (6)2.3.2图纸目录 (6)2.3.3制图阶段、图纸编号 (7)2.3.4图纸幅面 (7)2.3.5图层 (8)2.3.6图例 (8)2.3.7颜色 (9)2.3.8线型 (9)2.3.9图线 (9)2.3.10标注 (11)2.3.11引出线 (13)2.3.12索引符号与详图符号 (15)2.3.13标高符号 (16)2.3.14图名 (17)2.3.15文字 (18)2.3.16比例 (19)2.3.17标题栏及图签栏 (20)2.4 图纸内容 (21)2.4.1设计说明 (21)2.4.2主要设备材料表 (22)2.4.3详图/大样图 (22)2.4.4设备连接系统图 (22)2.4.5平面布置图 (25)2.5 信息点、弱电要素编号规则 (26)3其它规定 (27)3.1 施工图电子文档的提交 (27)3.2 施工图折叠样式及规格 (27)3.3 制图工具软件 (27)3.4 弱电信息数据统计表 (27)3.4.1附表1 各普通要素弱电数量配置表 (28)3.4.2附表2 通信要素用电量配置表 (29)3.4.3附表3 电源线路线缆明细表 (29)3.4.4附表4 综合布线线缆路由明细表 (29)3.4.5附表5 通信电源设备配置明细表 (31)3.4.6附表6 主材设备表 (32)3.4.7附表7 弱电信息数据统计报审表 (33)3.4.8附表8 设计图纸会审记录(一) (33)3.4.9附表9 设计图纸会审记录(二) (34)3.4.10附表10 施工图设计任务时间表 (36)1 弱电施工图深度要求1.1技术深度要求(1)明确有哪些弱电系统,各系统要实现哪些功能,以设计说明及系统图体现;(2)明确各系统设备厂家、技术指标、技术类型,以设备材料表及系统图体现;(3)明确各子系统的点位数量、布置和弱电井、控制室位置,以平面图体现;(4)明确公共区域线槽规格路由,以平面图体现。

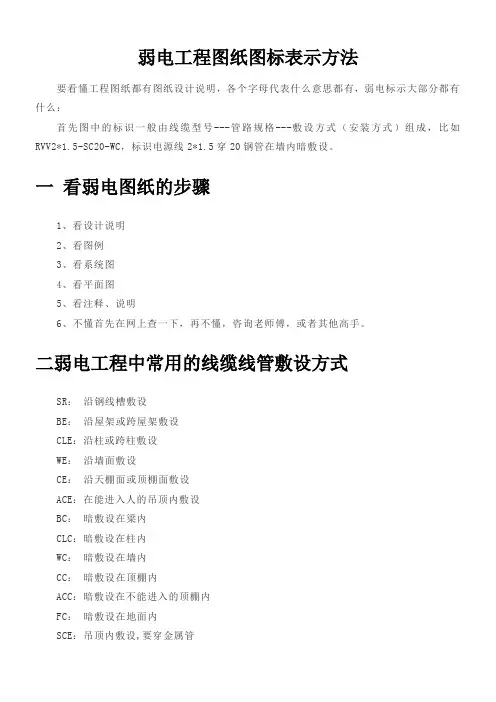

弱电工程图纸图标表示方法要看懂工程图纸都有图纸设计说明,各个字母代表什么意思都有,弱电标示大部分都有什么:首先图中的标识一般由线缆型号---管路规格---敷设方式(安装方式)组成,比如RVV2*1.5-SC20-WC,标识电源线2*1.5穿20钢管在墙内暗敷设。
一看弱电图纸的步骤1、看设计说明2、看图例3、看系统图4、看平面图5、看注释、说明6、不懂首先在网上查一下,再不懂,咨询老师傅,或者其他高手。
二弱电工程中常用的线缆线管敷设方式SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管1导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管2导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷3灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关4安防产品图标表示系统名称图标标记含义周界报警 ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器,R代表接收器。

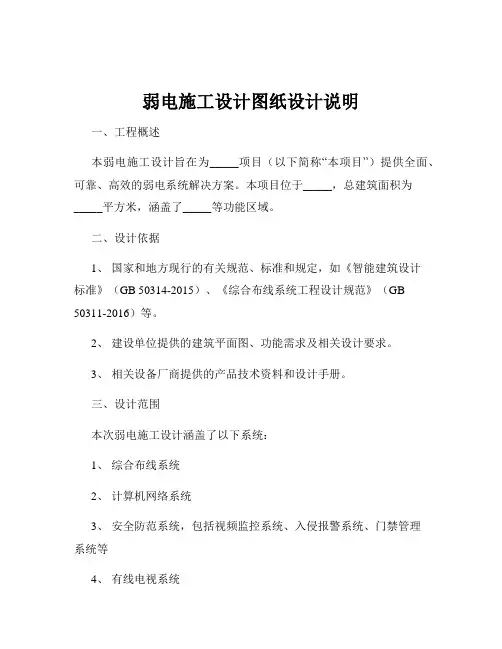

弱电施工设计图纸设计说明一、工程概述本弱电施工设计旨在为_____项目(以下简称“本项目”)提供全面、可靠、高效的弱电系统解决方案。
本项目位于_____,总建筑面积为_____平方米,涵盖了_____等功能区域。
二、设计依据1、国家和地方现行的有关规范、标准和规定,如《智能建筑设计标准》(GB 50314-2015)、《综合布线系统工程设计规范》(GB 50311-2016)等。
2、建设单位提供的建筑平面图、功能需求及相关设计要求。
3、相关设备厂商提供的产品技术资料和设计手册。
三、设计范围本次弱电施工设计涵盖了以下系统:1、综合布线系统2、计算机网络系统3、安全防范系统,包括视频监控系统、入侵报警系统、门禁管理系统等4、有线电视系统5、公共广播系统6、多媒体会议系统7、机房工程四、综合布线系统1、系统概述综合布线系统是整个弱电系统的基础,为各类信息的传输提供了高速、稳定的通道。
2、系统组成包括工作区子系统、水平子系统、垂直子系统、管理子系统、设备间子系统和建筑群子系统。
3、线缆选型水平布线采用六类非屏蔽双绞线,满足千兆以太网的传输需求;垂直干线采用多模光纤,支持高速数据传输。
4、信息插座布置根据不同功能区域的使用需求,合理布置信息插座,确保网络覆盖全面且使用便捷。
五、计算机网络系统1、系统架构采用分层的网络架构,包括核心层、汇聚层和接入层,以保障网络的稳定性和可扩展性。
2、网络设备选型核心交换机选用高性能、具备冗余功能的设备;汇聚和接入层交换机根据端口数量和性能要求进行选型。
3、无线网络覆盖在公共区域设置无线网络接入点,实现无线全覆盖,满足移动设备的上网需求。
六、安全防范系统1、视频监控系统(1)前端摄像机布置在重要出入口、通道、电梯轿厢等位置安装高清摄像机,实现全方位监控。
(2)存储与显示采用网络录像机进行视频存储,监控图像可在监控中心的大屏幕上显示。
2、入侵报警系统在重要区域设置红外探测器、门磁等报警设备,当有非法入侵时及时发出警报。
003弱电施工设计说明一、项目背景弱电工程是指除了电力线路以外的信号、通信、监控、安防、广播、消防、电视、电路与原材料的配套工程。
随着科技的进步和信息化的快速发展,弱电工程在各个领域中的应用越来越广泛。
本项目公司的弱电施工设计,旨在提供一个可靠、高效、安全的弱电系统,满足公司的业务需求。
二、设计目标1.整体设计目标:根据公司的业务需求,设计一个整体弱电系统,满足各个业务系统的功能要求和性能指标。
2.灵活性:弱电系统应具有一定的灵活性,能够适应未来业务需求的变化和扩展。
3.安全性:弱电系统应具备较高的安全性,能够保护公司的信息资产和员工的人身安全。
4.可靠性:弱电系统应尽量避免故障和系统停机时间,保证业务的连续性。
5.可维护性:弱电系统应易于维护和管理,方便对系统设备进行维修和升级。
三、设计内容1.弱电系统组成(1)通信系统:设计包括公司内部通信系统和对外通信系统,满足公司内部员工之间的通信需求,以及与外部合作伙伴和客户之间的通信需求。
(2)监控系统:设计包括视频监控和安防报警系统,保障公司的安全和资产的保护。
(3)数据中心:设计一个高可靠性和高可用性的数据中心,用于存储和处理公司的重要数据和信息。
(4)网络系统:设计一个高速、稳定的网络系统,实现各个部门之间的无缝连接和信息共享。
(5)电视系统:设计一个能够提供全方位的电视娱乐和信息服务的系统,满足员工和客户的需求。
(6)其他系统:根据公司的特殊需求,设计其他适配的系统,如消防系统、音乐广播系统等。
2.弱电系统设计原则(1)整体性原则:弱电系统应当统筹规划,设计整体方案,保证各个系统之间的协调运作。
(2)合理化原则:弱电系统应设计合理的布线方式和设备配置,最大限度地提高系统的效率和性能。
(3)可扩展性原则:弱电系统应具备一定的扩展能力,能够适应未来业务需求的变化和发展的需要。
(4)安全性原则:弱电系统应设计合理的安全措施,保障信息资产的安全性和员工的人身安全。
弱电施工设计说明一、设计原则在设计中主要遵循以下原则:1、实用性:系统的配置和设计最大限度的满足大楼业务和物业管理的各项需求。
2、先进性:采用国际或国内目前的先进技术,并考虑到今后将会出现的新技术,设计具有一定的前瞻性,确保系统在建成运行后的较长时间内不落后。
3、可靠性:系统选用的技术或配套设备采用主流技术和产品,应采用在实际工程广泛应用的成熟可靠的先进技术或产品,以保证系统的长期正常运行。
4、开放性:采用国际及行业开放的技术标准和标准化的产品,避免系统集成、互联或扩展出现障碍。
5、可扩展性:设计应充分考虑到未来技术发展和使用要求的变化,系统功能扩展和技术提升的可能性,以充分保护投资,保证可持续发展的要求,确保业主的投资效益。
二、设计定位本工程智能化弱电系统设计标准定位于国家甲级智能化建筑,主要功能配置标准满足或超过国家《智能建筑设计标准》GB/T 50314-2006中甲级标准。
三、设计标准及规范《智能建筑设计标准》GB/T 50314-2006《建筑与建筑群综合布线系统工程设计规范》 GB 50311-2007《建筑与建筑群综合布线系统工程设计规范》 GB 50312-2007《民用闭路监控电视系统工程技术规范》 GB50198-94《智能建筑工程质量验收规范》GB 50339-2003《通信光缆的一般要求》GB/T7427-87《电气装置安装工程施工及验收规范》GBJ 232-92《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑设计防火规范》 GB50016-2006《民用建筑通信接地标准》EIA/TIA607《电磁兼容性标准》IEC 801《视频安防监控系统技术要求》GA/T 367-2001《建筑低压电源电涌保护器选用安装验收及维护规程》CECS174 2004 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程低压电器施工及验收规范》GB50254-96《建筑物防雷设计规范》GB 50057-2000《有线电视系统工程技术规范》GB50200-94《民用建筑电气设计规范》JGJ 16-2008《防盗报警控制器通用技术条件》GB 12663-90《安全防范系统通用图形符号》GA/T74-2000《安全防范工程程序与要求》GA/75-94《建筑电气工程施工质量验收规范》GB50303-2002《电子信息系统机房设计规范》GB50174-2008《电子计算机房施工质量验收规范》GB50462-2008《电子计算机场地通用规范》GB2887-2000《计算机机房用活动地板的技术要求》SJ/T 10796-2001《火灾自动报警系统施工及验收规范》GB50166-92《电气安装工程接地装置施工及验收规范》GB5069-2006《建筑工程施工质量验收统一标准》GB50300-2001业主提供的鄞州区交警大队指挥中心办公楼建筑图纸及有关宁波市地方规范标准。
1建筑概况
本工程位于陕西省咸阳市彬县县城。
建筑面积(15316.2m2)。
地上(15)层,主要为办公室、会议室、餐厅、宿舍等。
2设计依据
(1)各市政主管部门对初步设计的审批意见;
(2)甲方设计任务书及设计要求;
(3)中华人民共和国现行有关规范:
《民用建筑电气设计规范》JGJ16-2008;
《建筑与建筑群综合布线系统工程设计规范》GB/T50312-2007;《智能建筑设计标准》;GB/T50314-2006;
《民用闭路监视电视系统工程技术规范》;GB50198-2011;
其它有关的国家及地方现行规程、规范;
(4)各专业提供的设计资料。
3设计范围
本设计包括以下子系统内容:
(1)综合布线系统(电话、网络);
(2)安全防范系统(保安监视、门禁);
(3)无线网络系统
(4)会议室音响等系统(投影、扩音系统)(与专业厂家配合);(5)系统集成;
(6)根据甲方要求,本工程设计时,公共场所及所有办公室的TV点位均只做预留,TV穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内,具体位置参考室内装修图纸;
(7)本工程网络分界点在弱电井配线架处。
4综合布线系统
(1)综合布线系统是将语音信号、数字信号的配线,经过统一的规范设计,综合在一套标准的配线系统上,此系统为开放式网络平台,以方便用户在需要时,形成各自独立的子系统。
综合布线系统可以实现世界范围资源共享,综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。
本设计仅考虑布线不涉及网络设备;
(2)由市政引来外线电缆,进入二层通讯机房。
与外部通讯,应充分考虑安全性,有效防止外界非法入侵。
通讯机房由二次深化设计,本设计仅负责总配线架以下的配线系统;
(3)本工程网络和电话采用非屏蔽综合布线系统,水平选用(超6类)电缆,穿KBG管暗敷。
网络垂直干线选择(六芯62.5/125μm)光纤,电话垂直干线选择(3类大对数)电缆,配线架在竖井内(挂墙机柜)明装。
竖井内竖向桥架应与平面图中水平桥架连接。
楼层配线间若安装网络设备,应考虑环境条件,并根据网络的
要求自配UPS电源;
(4)办公部分按装修设计图纸设置信息点,职工宿舍按每间宿舍设置一个信息点;
(5)出线插座采用RJ45超6类型,墙上暗装,底边距地0.3m(有架空地板的房间,底边距架空地板0.3m),弹起式地插采用RJ45超6类型;
(6)有关综合布线系统的构成待确定厂家后与甲方协商确定。
网络设备则根据最终用户的需求配备(可见甲方确认过设备的材料单);
(7)系统所有器件均由安源科技负责成套供货、安装、调试;
(8)系统的深化设计由安源科技负责,设计院负责审核及与其他系统的接口的协调事宜。
5安全防范系统
5.1保安监视系统
(1)保安监视机房设在一层;
(2)在本工程各出入口,电梯轿箱内及(一)层以上各层走道内设保安监视摄像机;
(3)所有摄像机的电源,由主机供给。
主机自带UPS电源,工作时间≥(20分钟);
(4)系统控制方式为编码控制;
(5)摄像机采用红外半球摄像机,带自动增益控制、逆光补偿、电子高亮度控制等,根据安装地点监视要求,配备相应的摄像机(过道半球式、电梯飞碟式);(6)中心主机系统采用全矩阵系统,所有视频信号可手动及自动切换;
(7)所有摄像点应同时录像,录像选用()台数字硬盘录像系统,内置高速硬盘,容量不低于动态录像储存一个月的空间,并可随时提供调阅及快速检索,图像应包含摄像机机位、日期、时间等。
图像分辨率不低于(640×480)像素;(8)按系统图所示做时序切换。
切换时间为1~30秒可调,同时可手动选择某一摄像机进行跟踪、录像。
系统配置52寸无缝拼接屏;(9)拼接屏的图像质量按五级损伤制评定,图像质量不应低于4分;
(10)监视器图像水平清晰度:黑白监视器不应低于(600、500、400)线,彩色监视器不应低于(400、270)线;
(11)监视器图像画面的灰度不应低于8级;
(12)系统各路视频信号,在监视器输入端的电平值应为1Vp-p±3dBVBS;
(13)系统各部分信噪比指标分配应符合:摄像部分为40dB、传输部分为50dB、显示部分为45dB的要求;
(14)系统所有器件均由安源科技负责成套供货、安装、调试,并协助甲方通过北京安防办的验收;
(15)系统的深化设计由安源科技负责,设计院负责审核及与其他系统接口的协调事宜。
5.2门禁系统
(1)门禁系统控制PC(与前台文员合用);
(2)在重要场所的出入口设有门磁开关、电子门锁、读卡器、门内手动开关,对
通过对象及通行的时间进行控制、监视及设定;
(3)系统应具有以下功能:
①记录、修改、查询所有持卡人的资料,并可随时修改持卡人通行权限。
②监视、记录所有出入情况及出入时间;
③监视门磁开关状态,具有报警功能;
④对所有资料可按照甲方的要求按某一门、某人、某时等进行排序、列表。
⑤对非法侵入或破坏进行报警并进行记录;
⑥当火灾信号发出后,自动打开相应防火分区安全疏散通道的电子门锁,方便人员疏散。
(4)现场控制器设在(就地、弱电竖井内),走道管线在(弱电线槽内)。
