Simulation基础教程 ——第九章 使用设计情形分析汽车悬架
长沙凯士达信息技术开发有限公司 技术工程师：谢莉
承蒙 Sanarus Medical 提供图片
教学内容
理解并使用设计情形特征 找寻设计参数优化值
© 2007 SolidWorks Corp. 机密文件。
2
知识点
在日常设计过程中，往往总是用一系列的数值来试验，然后 确定一个最优的数值，当这个时候，如果每个案例确定一个 数值的话，就需要做很多案例，这样就很麻烦，SolidWorks Simulation提供了一个很方便的功能解决上述的问题，就是 情形设计功能，通过连接某一组数值，自动计算这组数值的 分析结果，降低重复性工作的次数，以方便设计人员对最优 数据的选择并且节省时间。
5
教学案例
分析流程
– – – – 打开装配体“suspension.sldasm” 新建算例 指定材料：合金钢 定义夹具：固定铰链
© 2007 SolidWorks Corp. 机密文件。
6
教学案例
分析流程
– 定义刚性销钉连接 – 定义弹簧接头（600lb/in）
© 2007 SolidWorks Corp. 机密文件。
10
教学案例
分析流程
– 定义设计情形
定义四组设计情形 1 垂直力 水平力 -50 0 2 41 13.5 3 85 16 4 200 25
© 2007 SolidWorks Corp. 机密文件。
11Βιβλιοθήκη 教学案例 分析流程
– 局部网格细化
© 2007 SolidWorks Corp. 机密文件。
© 2007 SolidWorks Corp. 机密文件。
4
教学案例
分析目标：调节底座臂的厚度，并寻求一个最优值 （利用设计情形表示四种运行工况）
– – – – 汽车静止 在平滑路面上以恒定加速度行驶 在颠簸路面上行驶 在平滑路面上行驶，然后爬斜坡
© 2007 SolidWorks Corp. 机密文件。

合集下载

第9章 Simulink动态仿真

第9章 Simulink动态仿真


数值仿真与MATLAB
7
9.1.2 建立Simulink仿真模型
a) 打开Simulink模型窗口(Untitled)
b) 选取模块或模块组
在 Simulink 模 型 或 模 块 库 窗 口内，用鼠标左键单击所需 模块图标，图标四角出现黑 色小方点，表明该模块已经 选中。
c) 模块拷贝及删除
①
：微分环节。其输出为其
输入信号的微分。如下图为输入
斜坡信号时微分环节的输出：
第九章 Simulink动态仿真
即弹出下图：
数值仿真与MATLAB
24第九章 SimulFra biblioteknk动态仿真3. Continuous 库
②
：积分环节。其输出为其输入信号的积分。
双击该模块,弹出积分器的参数对话框,可设置积分器的复位、 积分上限和下限等。当设置为信号下跳过零复位、积分器限 幅为5时，积分器对谐波输入的输出如图所示：
sinks库?示波器属性对话框设置y轴个数设置显示的时间范围选择轴的标注方法确定显示频度每隔n1个数据点显示一次确定显示点的时间间隔缺省为0表示连续显示示波器属性对话框general页21第九章simulink动态仿真数值仿真与matlab2
第九章 Simulink动态仿真
第九章 Simulnk动态仿真
9
第九章 Simulink动态仿真
9.1.2 建立Simulink仿真模型 e) 模块参数设置
用鼠标双击指定模块图标，打开模块对话框，根据对话框栏 目中提供的信息进行参数设置或修改。
例如双击模型窗口的传递函数模块，弹出图示对话框， 在对话框中分别输入分子、分母多项式的系数，点击OK 键，完成该模型的设置，如右下图所示：
Simulation基础教程(04)

Simulation基础教程(04)

操作步骤
– 添加接触
全局接触：结合 查找相触面组：无穿透
– 删除8组接触面
© 2007 SolidWorks Corp. 机密文件。
27
课后练习（链扣）
操作步骤
– 施加载荷
4个面，添加200N载荷
– 边界条件
理论上来说，这是个自平衡系统，不需要约束。在此使用软弹簧使模型稳 定，Direct sparse
– 对称约束
选择各对称面
© 2007 SolidWorks Corp. 机密文件。
11
教学案例
分析流程
– 消除模型的刚体模式
对称约束的施加后，模型仍可沿轴向运动，因此它还具有轴向的刚体运动。 为限制模型刚体运动，需添加约束。 使用参考几何体
– – – – 参考基准面 参考轴 模型面 模型边线
学习内容
对称约束的运用 分析冷缩配合装配体 使用eDrawing格式给出分析结果 在“什么错”的帮助下查找问题 使用解算器选项消除刚体模式
© 2007 SolidWorks Corp. 机密文件。
2
知识点
对称约束
– 利用对称约束可简化模型，减少分析和求解时间 – 对称要求几何体、约束、载荷及材料属性是对称的。
1/8模型
ቤተ መጻሕፍቲ ባይዱ
– 创建新配置 – 复制材质 – 约束
对称约束
– 载荷
施加50N力
© 2007 SolidWorks Corp. 机密文件。
36
课后练习（链扣）
操作步骤
– 划分网格
0.75mm，高品质网格
– 检查网格
– 运行分析
© 2007 SolidWorks Corp. 机密文件。
Simulation基础教程(07)

Simulation基础教程(07)


（注意：对于含地脚螺栓接头的分析，必须指定刚性虚拟壁）
17
案例分析
分析流程
– 设置算例属性 采用解算器为Direct Sparse – 运行算例 – 显示图解
© 2006 SolidWorks Corp. Confidential.
18
案例分析
列举销钉/螺栓力
© 2006 SolidWorks Corp. Confidential.
19
案例分析 ——使用高品质网格（选做） 分析流程
– 分析网格细节 右击【网格】文件夹，选择【细节】 有细节可知，模型长厚比很大，网格 精过粗，需要细化网格来提高精度 生成网格图解
© 2006 SolidWorks Corp. Confidential.
20
案例分析 ——使用高品质网格（选做） 分析流程
15
案例分析
分析流程
– 定义销钉接头 Yoke-remale和RevBracket 间定义销钉接头 ，通过该销钉传递扭矩到其他零件 – 轴向刚度：4.3135e9N/m, 旋转刚度18403 N/m
© 2006 SolidWorks Corp. Confidential.
16
案例分析
分析流程
© 2006 SolidWorks Corp. Confidential.
4
案例分析
关键步骤
– – – – – 远程载荷 螺栓接头 销钉接头 虚拟壁 自动查找相触面组
© 2006 SolidWorks Corp. Confidential.
5
案例分析
分析流程
– 打开装配体 – 设定选项 单位：公制 – 远程载荷 – 激活配置“without-crank” – 定义静态算例 – 指定材料 1060铝合金：支架和底座 合金钢：其余零件
Simulation基础教程(01)

Simulation基础教程(01)


© 2006 SolidWorks Corp. Confidential.
3
工作界面简介
Simulation AnalysisManager 树可进行以下操作：
定义和管理设计情形。 右键单击文件夹或项目图标来访问相关的选项。 分配材料以及应用载荷和约束。 定义全局和局部接触条件。 设定网格选项、定义网格控制和网格化模型。 运行分析和输出有限元素模型。 生成结果项目并控制其设定。 单击-暂停-单击某项目以重命名。 在 Simulation AnalysisManager 树中右键单击项目的图标并选择编辑 定义可以检查或修改该项目的定义。 – 保存图像、动画。 – 拖放（或复制和粘贴）功能可以帮助您快速定义多个算例。 – – – – – – – – –

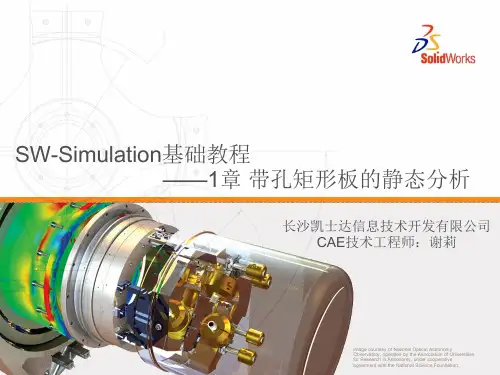

SW-Simulation基础教程 ——1章 带孔矩形பைடு நூலகம்的静态分析
