模块二普通机床电气线路安装调试与检测维修技术

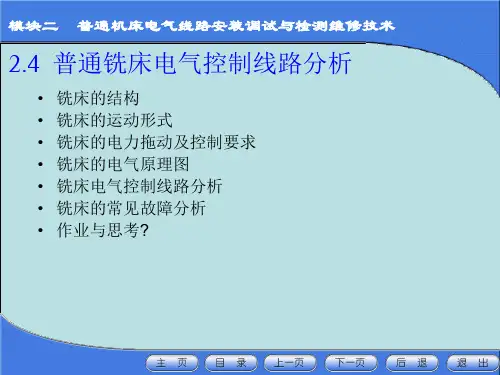

2.4 普通铣床电气控制线路分析
•铣床的结构
•铣床的运动形式
•铣床的电力拖动及控制要求
•铣床的电气原理图
•铣床电气控制线路分析
•铣床的常见故障分析
•作业与思考?
模块二普通机床电气线路安装调试与检测维修技术铣床的结构(示意图)
X62W万能卧式铣床结构示意图1—底座2—进给电动机3—升降台4—进给变速手柄及变速盘5—溜板6—转动部分7—工作台8—刀架支杆9—悬梁10—主轴11—主轴变速盘12—主轴变速手柄13—床身14—主轴电动机
模块二普通机床电气线路安装调试与检测维修技术
铣床的结构(图片
)
说明:
浙江永嘉桥
下华科数控
机床教仪厂
生产的透明
教具。Ｘ
６
２
Ｗ
型
卧
式
万
能
铣
床
模块二普通机床电气线路安装调试与检测维修技术
铣床的结构(图片
)
Ｘ
６
１
３
２
型
万
能
升
降
台
铣
床说明:
X6132型万能升降台铣床
是X62W型万能铣床的改
型产品，均属于通用机床，
机床保持了原有铣床的传
统优点，并增加了新的功能，X6132垂向采用滚珠
丝杠，机床操纵方便、灵
活可靠、精度稳定、耗能
低、温升小，精度符合国
际标准，适用于各种企业
的单件、小批、大批生产和修理部门。
模块二普通机床电气线路安装调试与检测维修技术
铣床的结构(图片
)
Ｘ
６
１
３
２
Ｂ
型
万
能
升
降
台
铣
床说明:
X6132B是X6132万能升降台铣床的改进型产品，均属于通用机床，机床保持了原有铣床的传统优点，并增加了新的功能，X6132B三向均采用滚珠丝杠。机床可用各种棒状铣刀、圆柱铣刀、圆片铣刀、角度铣刀、成形铣刀、端面铣刀、加工各种平面、斜面、沟槽、齿轮，如在机床上安装使用万能铣头、分度头、或圆工作台，则还能铣削螺旋面、凸轮及弧形槽等。X6132B型万能升降台铣床，三个运动方向还可以装光栅数字显示装置，提高机床的使用性能和零件的加工精度。
模块二普通机床电气线路安装调试与检测维修技术
铣床的运动形式
•主运动
主轴的旋转运动
•进给运动
工作台在三个相互垂直方向上的直线运动（手
行程开关接法
行程开关是一种常见的开关类型，常见于家庭电器和工业设备中。它的主要作用是控制电路的通断，在设备的正常工作和故障排查中起着重要的作用。本文将介绍行程开关的接法及使用时需要注意的事项。
一、行程开关的接法
行程开关一般有两个触点，一个是常闭触点，一个是常开触点。在接线时，需要根据实际情况来选择使用哪个触点。具体接法如下：
1. 常闭接法
如图，当行程开关处于关闭状态时，常闭触点断开，电流无法流通，电器设备关闭。当行程开关处于开启状态时，常闭触点闭合，电路得以通断，从而设备得以运转。
2.常开接法
如图，当行程开关处于开启状态时，常开触点闭合，电路得以通断，从而使设备正常运行。当行程开关处于关闭状态时，常开触点断开，电流无法流通，设备关闭。
需要注意的是，无论使用常闭接法还是常开接法，都应该根据实际情况来选择，以确保设备的正常运行。
二、行程开关使用时需注意的事项
1.接线方式要正确 行程开关的接线方式非常重要，如果接线不正确，会影响设备正常的工作。因此，在接线时一定要注意，遵循电器设备的接线要求，确保接线正确、牢固。
2.注意电压等级
行程开关的使用电压等级一般为250VAC/DC，如果使用的电压大于此等级，就很容易造成行程开关的烧毁，甚至引发火灾等事故。因此，在使用行程开关时，一定要确保所接电源的电压等级低于行程开关的额定电压。
3.避免过载
在电气设备的使用中，经常会出现过载的情况，如果行程开关在过载情况下长时间工作，会导致设备损坏或者烧毁。因此，在使用行程开关时，要避免过载的情况，确保其正常使用。
4.防潮防尘
行程开关通常用于比较恶劣的环境中，因此必须具备防潮、防尘、耐腐蚀的特性。在使用中，一定要加强维护，定期清洁、涂油等，以确保行程开关的正常使用寿命。
总之，行程开关是一种常见的开关类型，其重要性不言而喻，具有广泛的用途。在使用时，一定要注意其接线方式和使用注意事项，以确保设备的正常和安全运行。
教案
第 1 课次
项目(章节） 单元1：三相异步电动机拖动电路分析
项目1：三相异步电动机的启保停控制 学时 3
教学目标 1）掌握常用低压电器的分类、作用、符号、规格和选用方法等；
2）掌握三相异步电动机的启动、保持、停止控制线路；
教学重点 常用低压电器作用和选用方法等；
三相异步电动机的启保停控制线路。
教学难点 电气控制线路图的绘制和自锁的概念.
教学方法与教学手段 使用多媒体课件,让学生掌握基本理论知识，然后通过仿真软件或者动画模拟，让学生了解控制电路的运行过程，从而掌握启保停控制电路的作用。
布置作业 P70:4、9、12
1、接触器的主要作用是什么？接触器主要由哪些部分组成？交流接触器和直流接触器的铁芯和线圈的结构各有什么特点？
2、既然在在电动机的主电路中装有熔断器，为什么还要装热继电器？装有热继电器是否就可以不装熔断器？为什么?
3、画出下列电气元件的图形符号，并标出其文字符号:
(1）熔断器；(2）热继电器的动断触点;（3）热继电器的热元件；(4）接触器的线圈；（5)断路器.
课后小结 教学过程
（可续页）
1、新学期第一次课，首先介绍电气控制技术的发展现状、本课程的性质和任务、学习本课程可以掌握哪些能力,本课程的考核方式。
2、通过工业和日常生活中的典型应用，引入三相异步电机的启保控.
图1—1 异步电机的典型应用
3、常用低压电器的介绍，通过图片、动画介绍原理、分类、选用。
(详见PPT)
4、使用斯沃数控机床仿真软件结合动画演示，介绍启保停控制电路的工作原理，接线连接，电路的运行保护。
5、布置作业. 教案
第 2 课次
项目（章节） 单元1：三相异步电动机拖动电路分析
项目2:三相异步电动机正反转与顺序控制 学时 3
教学目标 1)掌握三相异步电动机正反转与顺序控制线路的工作原理；
2）掌握接触器联锁和双重联锁的实现办法；
3)掌握时间继电器的原理,结构和用途；

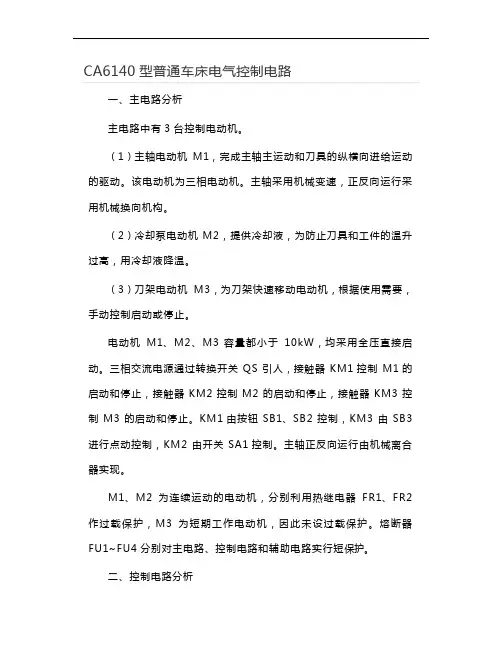

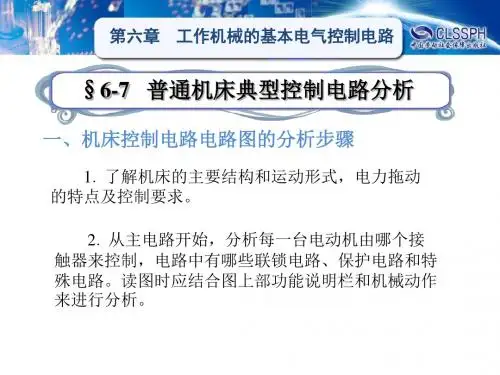

CA6140型普通车床电气控制电路
一、主电路分析
主电路中有3台控制电动机。
（1）主轴电动机M1，完成主轴主运动和刀具的纵横向进给运动的驱动。该电动机为三相电动机。主轴采用机械变速，正反向运行采用机械换向机构。
（2）冷却泵电动机M2，提供冷却液，为防止刀具和工件的温升过高，用冷却液降温。
（3）刀架电动机M3，为刀架快速移动电动机，根据使用需要，手动控制启动或停止。
电动机M1、M2、M3容量都小于10kW，均采用全压直接启动。三相交流电源通过转换开关QS引人，接触器KM1控制M1的启动和停止，接触器KM2控制M2的启动和停止，接触器KM3控制M3的启动和停止。KM1由按钮SB1、SB2控制，KM3由SB3进行点动控制，KM2由开关SA1控制。主轴正反向运行由机械离合器实现。
M1、M2为连续运动的电动机，分别利用热继电器FR1、FR2作过载保护，M3为短期工作电动机，因此未设过载保护。熔断器FU1~FU4分别对主电路、控制电路和辅助电路实行短保护。
二、控制电路分析
控制电路的电源为由控制变压器TC次级输出的110V电压。
1.主轴电动机M1的控制
采用了具有过载保护全压启动控制的典型电路。按下启动按钮SB2，接触器KM1得电吸合，其动合触点KM1（7~9）闭合自锁，KM1的主触点闭合，主轴电动机M1启动；同时其辅助动合触点KM1（13~15）闭合，作为KM2得电的先决条件。按下停止按钮SB1，接触器KM1失电释放，电动机M1停转。
2.冷却泵电动机M2的控制
采用两台电动机M1、M2顺序控制的典型电路，以满足使主轴电动机启动后，冷却泵电动机才能启动；当主轴电动机停止运行时，冷却泵电动机也自动停止运行。主轴电动机M1启动后，接触器KM1得电吸合，其辅助动合触点KM1（13~15）闭合，因此合上开关SA1，使接触器KM2线圈得电吸合，冷却泵电动机M2才能启动。
3.刀架快速移动电动机M3的控制
