典型机床电气控制电路及其故障分析与维修

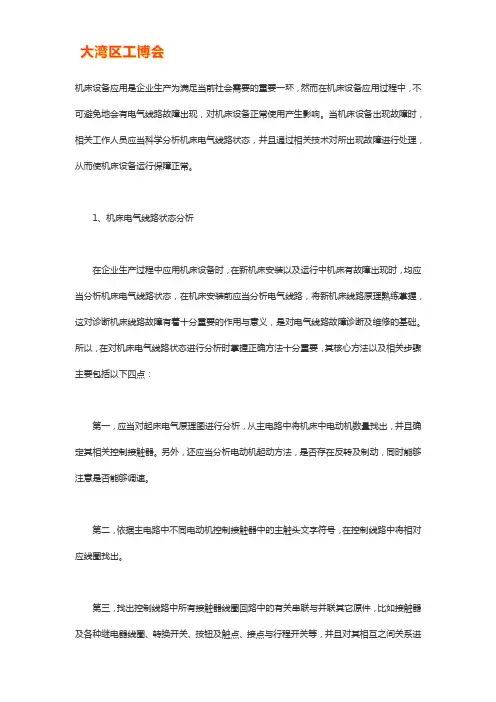

机床设备应用是企业生产为满足当前社会需要的重要一环，然而在机床设备应用过程中，不可避免地会有电气线路故障出现，对机床设备正常使用产生影响。

当机床设备出现故障时，相关工作人员应当科学分析机床电气线路状态，并且通过相关技术对所出现故障进行处理，从而使机床设备运行保障正常。

1、机床电气线路状态分析在企业生产过程中应用机床设备时，在新机床安装以及运行中机床有故障出现时，均应当分析机床电气线路状态，在机床安装前应当分析电气线路，将新机床线路原理熟练掌握，这对诊断机床线路故障有着十分重要的作用与意义，是对电气线路故障诊断及维修的基础。

所以，在对机床电气线路状态进行分析时掌握正确方法十分重要，其核心方法以及相关步骤主要包括以下四点：第一，应当对起床电气原理图进行分析，从主电路中将机床中电动机数量找出，并且确定其相关控制接触器。

另外，还应当分析电动机起动方法，是否存在反转及制动，同时能够注意是否能够调速。

第二，依据主电路中不同电动机控制接触器中的主触头文字符号，在控制线路中将相对应线圈找出。

第三，找出控制线路中所有接触器线圈回路中的有关串联与并联其它原件，比如接触器及各种继电器线圈、转换开关、按钮及触点、接点与行程开关等，并且对其相互之间关系进行分析。

应当弄清楚先动者与后动者，并且还应当清楚哪种情况会动，哪种情况不动。

换言之，就是应当分析清楚在控制线路中不同电器元件之间相互之间联系，以及相互之间存在的制约关系。

第四，应当对机床电路中相关保护装置以及照明与信号电路等方面进行分析，应当了解其起作用情况，同时应当了解能对线路起作用的相关元件。

2、机床电气线路故障分析及处理原则2.1 机床电气线路故障分析原则机电机床线路一旦有故障出现，首先维修人员应当和操作人员之间进行有效沟通，对发生故障整个过程进行详细了解。

并详细检查机床故障现场工作环境及机床现状，对于当前自动机床而言，其电气线路相对较复杂，所以在检查过程中应当注意侧重点；其次，在检查故障时应当保证全面，对于机床中液压系统、机械系统以及机电系统，均应详细进行排查，并且详细记录机床系统状态，判断故障发生的可能部位。

数控机床电气系统的故障诊断与维修1. 引言1.1 数控机床电气系统的故障诊断与维修数：208引言：数控机床电气系统作为数控机床的重要组成部分之一，承担着控制和驱动机床运动的关键任务。

在数控机床的运行过程中，电气系统往往会出现各种故障，影响机床的正常操作和生产效率。

对数控机床电气系统的故障诊断与维修具有重要的意义。

为了提高数控机床电气系统的故障诊断与维修效率，必须深入了解常见的电气故障类型，掌握有效的故障诊断流程，熟练运用各种故障检测工具，掌握有效的故障维修技巧，并采取有效的故障预防措施。

2. 正文2.1 常见的数控机床电气故障1. 电路短路：电路短路是指电流在不经过负载的情况下通过电路中的两点之间直接传导，导致电路异常工作或直接损坏元器件的现象。

电路短路可能由于电线老化、接线不当或元器件故障等原因引起。

2. 电压不稳：电压不稳是指电源输入的电压波动较大，无法满足数控机床电气系统的正常工作需要。

电压不稳可能导致设备运行不稳定、电器元件损坏甚至影响整个生产过程。

3. 过载：过载是指电路中负载电流超过元器件或导线额定电流的情况。

过载可能导致设备过热、电子元件烧毁，严重时还会引起火灾等问题。

4. 接地故障：接地故障是指设备或线路中出现接地短路或接地断路的问题。

接地故障可能会引起电流异常、设备损坏，甚至影响操作人员的安全。

5. 元件老化：随着数控机床使用时间的增长，部分电气元件会出现老化，如电容、电阻等元件的值发生变化或损坏，导致电路异常工作或故障。

以上是常见的数控机床电气故障，针对这些问题需要及时进行诊断和维修，以保障设备的正常运行。

2.2 故障诊断流程故障诊断流程是数控机床电气系统维修中非常重要的一环，正确的诊断流程可以有效地缩短故障处理时间，提高维修效率。

下面是数控机床电气系统故障诊断的一般流程：1. 收集信息：首先要了解故障发生的具体情况，包括故障现象、发生时间、工作环境等信息。

还要查看相关的设备手册、电路图等资料。

数控机床典型故障诊断与维修一、数控机床典型故障1. 伺服电机故障：伺服电机是数控机床的主要驱动元件，如伺服电机出现故障，会导致机床无法正常工作。

常见的伺服电机故障包括：电机运行异常、电机发热、电机无法正常启动等。

2. 数控系统故障：数控系统是数控机床的核心，一旦出现故障，会导致整个数控机床无法正常工作。

常见的数控系统故障包括：程序执行错误、操作界面死机、通讯故障等。

3. 传感器故障：传感器在数控机床中起着重要的作用，它能够感知机床状态并将信息反馈到数控系统。

常见的传感器故障包括：传感器信号异常、传感器损坏等。

4. 润滑系统故障：数控机床在工作过程中需要进行润滑，以减少摩擦、降低磨损。

润滑系统故障会导致机床零部件磨损加剧，影响加工精度和机床寿命。

5. 电气元件故障：数控机床中包含大量的电气元件，如断路器、接触器、继电器等。

这些元件一旦出现故障，会直接影响机床的正常运行。

1. 故障现象分析：当数控机床出现故障时，首先要对故障现象进行分析。

包括故障出现的时间、频率、程度等方面，有助于确定故障的性质和范围。

2. 信息收集：通过观察、询问、检测等方式，收集与故障相关的信息，包括数控系统显示的报警信息、机床运行时的异常声音、异味等。

3. 故障检测：根据故障现象和信息收集的结果，对机床进行检测，包括物理检测和电气检测。

物理检测可以发现机床结构的故障，电气检测可以发现电气元件的故障。

4. 故障定位：通过检测结果，确定故障发生的位置和原因，例如伺服电机故障、数控系统故障、传感器故障等。

5. 分析解决方案：根据故障定位结果，分析可能的解决方案，并进行相应的维修或调整。

1. 伺服电机维修：伺服电机故障通常需要专业的维修人员进行处理，首先要对电机进行检测和分析，确定故障原因，然后进行修复或更换。

2. 数控系统维修：数控系统故障可能是软件问题或硬件问题，软件问题可以通过重新设置参数、升级或更换软件来解决，硬件问题则需要更换故障部件。

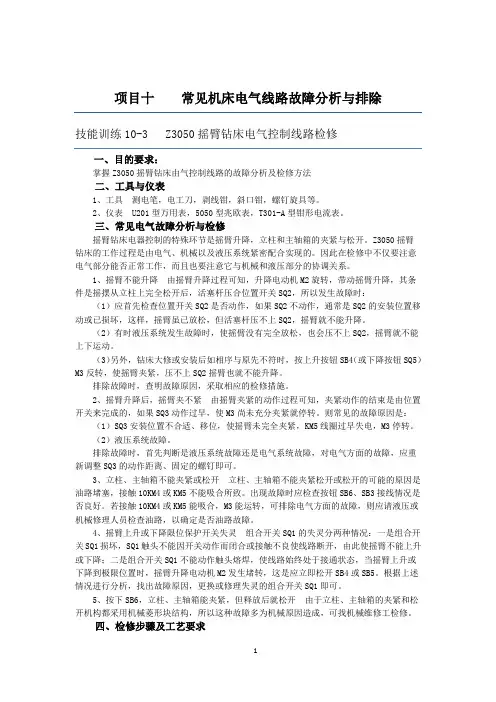

项目十常见机床电气线路故障分析与排除技能训练10-3 Z3050摇臂钻床电气控制线路检修一、目的要求：掌握Z3050摇臂钻床由气控制线路的故障分析及检修方法二、工具与仪表1、工具测电笔，电工刀，剥线钳，斜口钳，螺钉旋具等。

2、仪表 U201型万用表，5050型兆欧表，T301-A型钳形电流表。

三、常见电气故障分析与检修摇臂钻床电器控制的特殊环节是摇臂升降，立柱和主轴箱的夹紧与松开。

Z3050摇臂钻床的工作过程是由电气、机械以及液压系统紧密配合实现的。

因此在检修中不仅要注意电气部分能否正常工作，而且也要注意它与机械和液压部分的协调关系。

1、摇臂不能升降由摇臂升降过程可知，升降电动机M2旋转，带动摇臂升降，其条件是摇摆从立柱上完全松开后，活塞杆压合位置开关SQ2，所以发生故障时：（1）应首先检查位置开关SQ2是否动作，如果SQ2不动作，通常是SQ2的安装位置移动或已损坏，这样，摇臂虽已放松，但活塞杆压不上SQ2，摇臂就不能升降。

（2）有时液压系统发生故障时，使摇臂没有完全放松，也会压不上SQ2，摇臂就不能上下运动。

（3）另外，钻床大修或安装后如相序与原先不符时，按上升按钮SB4（或下降按钮SQ5）M3反转，使摇臂夹紧，压不上SQ2摇臂也就不能升降。

排除故障时，查明故障原因，采取相应的检修措施。

2、摇臂升降后，摇臂夹不紧由摇臂夹紧的动作过程可知，夹紧动作的结束是由位置开关来完成的，如果SQ3动作过早，使M3尚未充分夹紧就停转。

则常见的故障原因是：（1）SQ3安装位置不合适、移位，使摇臂未完全夹紧，KM5线圈过早失电，M3停转。

（2）液压系统故障。

排除故障时，首先判断是液压系统故障还是电气系统故障，对电气方面的故障，应重新调整SQ3的动作距离、固定的螺钉即可。

3、立柱、主轴箱不能夹紧或松开立柱、主轴箱不能夹紧松开或松开的可能的原因是油路堵塞，接触10KM4或KM5不能吸合所致。

出现故障时应检查按钮SB6、SB3接线情况是否良好。

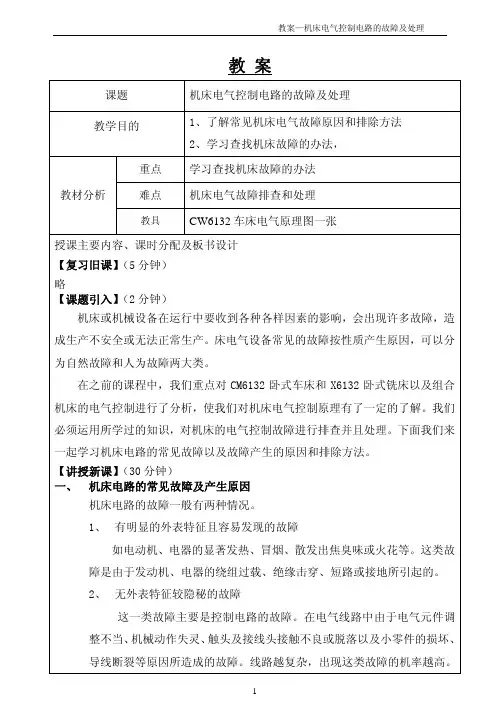

教案课题机床电气控制电路的故障及处理教学目的1、了解常见机床电气故障原因和排除方法2、学习查找机床故障的办法，重点学习查找机床故障的办法教材分析难点机床电气故障排查和处理教具CW6132车床电气原理图一张授课主要内容、课时分配及板书设计【复习旧课】（5分钟）略【课题引入】（2分钟）机床或机械设备在运行中要收到各种各样因素的影响，会出现许多故障，造成生产不安全或无法正常生产。

床电气设备常见的故障按性质产生原因，可以分为自然故障和人为故障两大类。

在之前的课程中，我们重点对CM6132卧式车床和X6132卧式铣床以及组合机床的电气控制进行了分析，使我们对机床电气控制原理有了一定的了解。

我们必须运用所学过的知识，对机床的电气控制故障进行排查并且处理。

下面我们来一起学习机床电路的常见故障以及故障产生的原因和排除方法。

【讲授新课】（30分钟）一、 机床电路的常见故障及产生原因机床电路的故障一般有两种情况。

1、有明显的外表特征且容易发现的故障如电动机、电器的显著发热、冒烟、散发出焦臭味或火花等。

这类故障是由于发动机、电器的绕组过载、绝缘击穿、短路或接地所引起的。

2、无外表特征较隐秘的故障这一类故障主要是控制电路的故障。

在电气线路中由于电气元件调整不当、机械动作失灵、触头及接线头接触不良或脱落以及小零件的损坏、导线断裂等原因所造成的故障。

线路越复杂，出现这类故障的机率越高。

这类故障虽小，但是经常发生，且由于没有外表特征，要寻找故障发生的点，常需要花费很长的时间，有时还要借助各种测量仪表和工具才能找出故障点，而一旦找到故障点，只需要简单的调整或修理就能立即恢复机床的正常运行，所以能否迅速找出故障点是检修这类故障的关键。

二、 机床电气控制电路故障分析和处理方法除加强日常维护和定期检修外，机床出现故障后，处理方法和步骤归纳起来有“四要”1、要了解故障现象：通过问、看、听、摸等手段来查找故障电器及故障点。

问 机床故障发生后，首先向机床操作人员了解机床在什么情况下出现的故障，故障是首次突然发生还是经常发生，是否有烟雾、跳火、异常声音和气味出现，有何失常和误动作等。

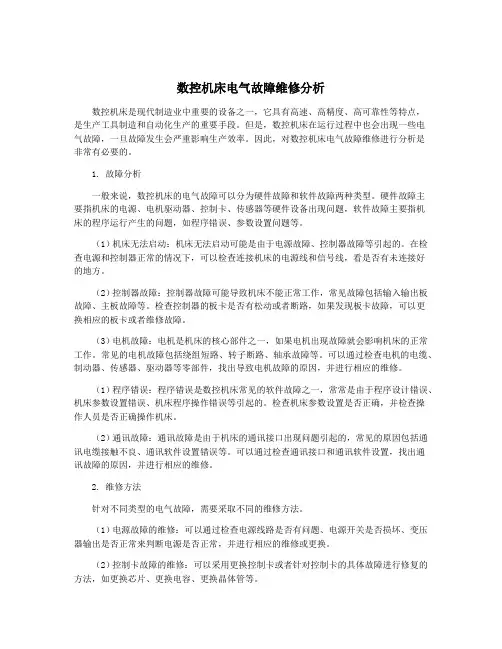

数控机床电气故障维修分析数控机床是现代制造业中重要的设备之一，它具有高速、高精度、高可靠性等特点，是生产工具制造和自动化生产的重要手段。

但是，数控机床在运行过程中也会出现一些电气故障，一旦故障发生会严重影响生产效率。

因此，对数控机床电气故障维修进行分析是非常有必要的。

1. 故障分析一般来说，数控机床的电气故障可以分为硬件故障和软件故障两种类型。

硬件故障主要指机床的电源、电机驱动器、控制卡、传感器等硬件设备出现问题，软件故障主要指机床的程序运行产生的问题，如程序错误、参数设置问题等。

（1）机床无法启动：机床无法启动可能是由于电源故障、控制器故障等引起的。

在检查电源和控制器正常的情况下，可以检查连接机床的电源线和信号线，看是否有未连接好的地方。

（2）控制器故障：控制器故障可能导致机床不能正常工作，常见故障包括输入输出板故障、主板故障等。

检查控制器的板卡是否有松动或者断路，如果发现板卡故障，可以更换相应的板卡或者维修故障。

（3）电机故障：电机是机床的核心部件之一，如果电机出现故障就会影响机床的正常工作。

常见的电机故障包括绕组短路、转子断路、轴承故障等。

可以通过检查电机的电缆、制动器、传感器、驱动器等零部件，找出导致电机故障的原因，并进行相应的维修。

（1）程序错误：程序错误是数控机床常见的软件故障之一，常常是由于程序设计错误、机床参数设置错误、机床程序操作错误等引起的。

检查机床参数设置是否正确，并检查操作人员是否正确操作机床。

（2）通讯故障：通讯故障是由于机床的通讯接口出现问题引起的，常见的原因包括通讯电缆接触不良、通讯软件设置错误等。

可以通过检查通讯接口和通讯软件设置，找出通讯故障的原因，并进行相应的维修。

2. 维修方法针对不同类型的电气故障，需要采取不同的维修方法。

（1）电源故障的维修：可以通过检查电源线路是否有问题、电源开关是否损坏、变压器输出是否正常来判断电源是否正常，并进行相应的维修或更换。

（2）控制卡故障的维修：可以采用更换控制卡或者针对控制卡的具体故障进行修复的方法，如更换芯片、更换电容、更换晶体管等。

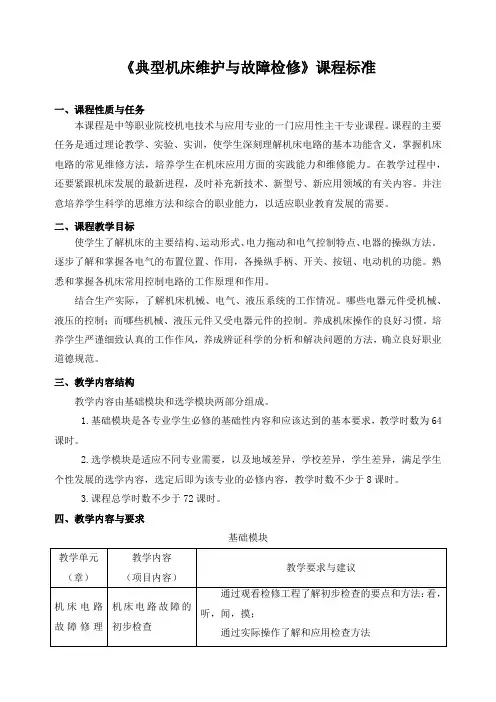

《典型机床维护与故障检修》课程标准
一、课程性质与任务
本课程是中等职业院校机电技术与应用专业的一门应用性主干专业课程。

课程的主要任务是通过理论教学、实验、实训，使学生深刻理解机床电路的基本功能含义，掌握机床电路的常见维修方法，培养学生在机床应用方面的实践能力和维修能力。

在教学过程中，还要紧跟机床发展的最新进程，及时补充新技术、新型号、新应用领域的有关内容。

并注意培养学生科学的思维方法和综合的职业能力，以适应职业教育发展的需要。

二、课程教学目标
使学生了解机床的主要结构、运动形式、电力拖动和电气控制特点、电器的操纵方法。

逐步了解和掌握各电气的布置位置、作用，各操纵手柄、开关、按钮、电动机的功能。

熟悉和掌握各机床常用控制电路的工作原理和作用。

结合生产实际，了解机床机械、电气、液压系统的工作情况。

哪些电器元件受机械、液压的控制；而哪些机械、液压元件又受电器元件的控制。

养成机床操作的良好习惯。

培养学生严谨细致认真的工作作风，养成辨证科学的分析和解决问题的方法，确立良好职业道德规范。

三、教学内容结构
教学内容由基础模块和选学模块两部分组成。

1.基础模块是各专业学生必修的基础性内容和应该达到的基本要求，教学时数为64课时。

2.选学模块是适应不同专业需要，以及地域差异，学校差异，学生差异，满足学生个性发展的选学内容，选定后即为该专业的必修内容，教学时数不少于8课时。

3.课程总学时数不少于72课时。

四、教学内容与要求
基础模块
选修模块
五、学时安排建议。

数控机床电气故障维修分析数控机床的电气故障会给数控机床带来很大的损失，需要进行及时的维修处理。

在进行数控机床电气故障维修分析时，需要从以下几个方面进行系统化的分析。

一、华丽如何排除系统性的故障数控机床的电气系统是相对独立的，其系统化故障通常是由于系统设计和制造时的缺陷造成的。

要排除系统化故障，我们需要做的第一步是检查设备的质量。

在检查时，需要关注以下几个方面。

1. 检查电源，排查电源问题，同时检查电力电缆和接头是否损坏，是否有接触问题。

2. 检查控制面板是否有故障，其中最常见的是面板上的开关、按钮、灯和数字显示器的故障。

可尝试更换相应的面板零件来解决问题。

3. 检查传感器和执行器是否工作正常，必要时检查是否有损坏或接触问题。

4. 检查电缆管道是否在使用中有磨损或孔洞，是否有弯折或压力，以及其它在使用中可能导致线路故障的问题。

二、华丽电气故障处理在排除可能的系统性故障后，接下来需要继续检查设备的电气系统，找到导致故障的具体原因。

1. 检查电子电路板是否损坏。

常见的故障原因是电路板接口发生松动，遇水、潮湿、灰尘等因素，以及长时间的过热。

如果是短路、电阻变化等问题，需要对电路板进行更深层次的检查。

2. 检查主轴电机，包括轴承和高温轴承滑动圈夹是否有损坏。

同时，还需要检查电机前后端盖内是否堵塞了油孔，是否有摩擦等故障。

3. 检查伺服驱动器是否损坏。

驱动器的故障将导致电机无法正常工作。

需要检查电容器、变压器和转换器等部件是否有问题。

4. 检查变频器是否损坏。

检查变频器是否有电容等电子器件的故障，如变压器、电感和电阻等。

还需要检查变频器的程序、参数是否正确。

以上就是数控机床电气故障的排查和处理的主要内容，需要在工作中经过实践加深理解。

机床电气控制线路常见的故障和原因在使用机床电气控制的机械设备时，常常出现很多故障，导致设备无法正常运行。

并且，在技术人员开展操作时，一旦出现设备问题，就容易造成较大的伤亡事故。

所以，很多公司都会要求技术人员具备基本的机械知识和简单的维修技能。

在工作的过程中，如果发现问题，可以及时地解决问题。

1.线路短路，出现故障在工业的运用中，机床包含的类型较多且涉及的领域广阔，所以，每一个机床电气控制设备的故障和原因都是不同的。

其中，线路短路指的是线路两端的电位出现问题，两端之间并没有连接的转换器，让两点之间的电流量过大，导致线路短路。

通常情况下，轻微的电路问题，只是出现短路的情况，而严重的电路问题，则会烧毁整个线路和设备。

所以，线路问题也是最常见的故障之一。

其主要原因包含了两个可能性：其一就是人为因素。

相关的技术人员在开展操作时，出现失误的情况，而负责的管理人员并没有依照要求定期地开展设备的保养和检修。

其二就是设备的原因。

有可能设备的质量不过关，导致机床电气控制线路的元件出现故障，造成线路短路。

所以，在加工零件时，必须要考虑多方面的因素，并时刻注意这些常见的问题，做好防范措施。

2.线路断路，出现故障线路断路的意思是线路中的电流不能流通，出现故障。

其主要原因是设备没有电，所以，无法正常运行，它与线路短路的情况雷同，也是分为人为因素和设备问题。

人为操作上的原因是相关技术人员没有定期地开展保养和检修，所以，线路中的一些导线问题并没有及时的解决，导致线路断路。

而设备的原因是因为端部的接口连接不严密，当机床设备开始工作时，强烈的震动，造成端部接口出现松动，导致线路接触不良。

3.线路的接地故障它主要指的是线路触碰不正常的地面，引发故障。

线路的接地故障主要包含了三种：单相、两相和三相接地故障。

最常见的接线方式就是单相接地方式，也就是一条零线和一条火线的接地方式，它也是最常见的故障之一。

主要原因是机床设备使用的年限过长，若导线的绝缘表面出现问题，就会让线路中的金属线触碰到外界的事物，引发故障。
