第十一章获得往复运动的机构

简谐运动一、教学目的1、知识与能力:(1认识弹簧振子(2通过观察和分析,理解简谐运动的位移——时间图像是一条正弦曲线,培养分析和概括能力;2、过程与方法:经历对简谐运动运动学特征的探究过程,加深领悟用图像描绘运动的方法;3、情感、态度、价值观:培养学习物理的兴趣,陶冶热爱生活的情操。

二、教学重点:简谐运动位移——时间图像的建立及图像的物理含义三、教学难点:简谐运动位移——时间图像的建立四、教具:水平弹簧振子、竖直弹簧振子、单摆、振铃、托盘天平、物体平衡仪、音叉、乒乓球等。

五、教学过程[引入]今天我们开始学习第十一章机械振动,第一节简谐运动(板书。

首先请大家欣赏一段古筝演奏。

问题1:古筝为什么能够发出声音?(琴弦的振动问题2:还有哪些乐器是靠琴弦的振动发出声音的?(小提琴、大提琴、吉他、二胡、琵琶等振动在我们生活中十分常见问题3:能不能再举例一些生活中类似这样的振动?(说话时声带振动等;剧烈而令人恐惧的振动——地震我们实验室也普遍存在这样的振动,请大家仔细观察,演示如:天平指针的振动、音叉的振动、单摆的振动、水平弹簧振子、竖直弹簧振子。

在我们演示的振动中有水平方向的振动也有竖直方向的振动。

问题4:它们具有共同的特征是什么?(在某一中心位置来回运动,强化“往复”和“周期性”我们把这个中心位置叫做平衡位置(原来静止的位置,标出竖直弹簧振子的平衡位置,把振动的物体叫做振子一、机械振动:物体在平衡位置附近所做的往复运动。

简称为振动特点:往复性、周期性简图示意:实际的振动是非常复杂的,大家已经观察到刚刚的振动在阻力的作用下,有些很快就停下来,有些振动的幅度正在减弱。

为了研究的方便,我们突出主要矛盾、忽略次要因素,不计一切阻力,简化为理想模型。

我们把像这样由弹簧和振子构成的振动系统称为弹簧振子。

弹簧振子将保持这个幅度永远运动下去。

二、弹簧振子:是理想模型1、条件:振子看做质点;轻质弹簧;不计一切阻力本章从最简单的开始研究,学习怎样描述振动,振动有什么性质。

高二物理第十一章机械振动第4～5节人教实验版【本讲教育信息】一. 教学内容：第十一章机械振动第四节单摆第五节外力作用下的振动二. 重点、难点解析：1. 知道什么是单摆，了解单摆的构成。

2. 掌握单摆振动的特点，知道单摆回复力的成因，理解摆角很小时单摆的振动是简谐运动。

3. 知道单摆的周期跟什么因素有关，了解单摆的周期公式，并能用来进展有关的计算。

4. 知道用单摆可测定重力加速度。

5. 知道什么是阻尼振动；知道在什么情况下可以把实际发生的振动看作简谐运动。

6. 知道什么叫驱动力，什么叫受迫振动，能举出受迫振动的实例。

7. 知道受迫振动的频率等于驱动力的频率，跟物体的固有频率无关。

8. 知道什么是共振以与发生共振的条件。

三. 知识内容：第一局部1. 单摆〔1〕定义：细线一端固定在悬点，另一端栓一个小球，悬挂小球的细线的伸缩和质量可以忽略，线长又比球的直径大得多，这样的装置叫单摆。

说明：单摆是实际摆的理想化模型线的伸缩和质量可以忽略──使摆线有一定的长度而无质量，质量全部集中在摆球上。

线长比球的直径大得多，可把摆球当作一个质点，此时悬线的长度就是摆长，实际单摆的摆长是从悬点到小球的球心。

单摆的运动忽略了空气阻力，实际的单摆在观察的时间内可以不考虑各种阻力。

〔2〕单摆的摆动①单摆的平衡位置当摆球静止在O点时，摆球受到重力G和悬线的拉力Ｆ＇作用，这两个力是平衡的。

O点就是单摆的平衡位置。

②单摆的摆动摆球沿着以平衡位置O 为中点的一段圆弧做往复运动，这就是单摆的振动。

2. 单摆做简谐运动〔1〕回复力：重力G 沿圆弧切线方向的分力G 1=mgsinθ是沿摆球运动方向的力，正是这个力提供了使摆球振动的回复力，也可以说成是摆球沿运动方向的合力提供了摆球摆动的回复力。

F=G 1=mgsinθ〔2〕单摆做简谐运动的推证在偏角很小时，sinθ≈Lx ，又回复力Ｆ=mgsinθ 所以单摆的回复力为mg F x L =- 〔期中x 表示摆球偏离平衡位置的位移，L 表示单摆的摆长，负号表示回复力F 与位移x 的方向相反〕对确定的单摆，m 、g 、L 都有确定的数值，Lmg 可以用一个常数表示。

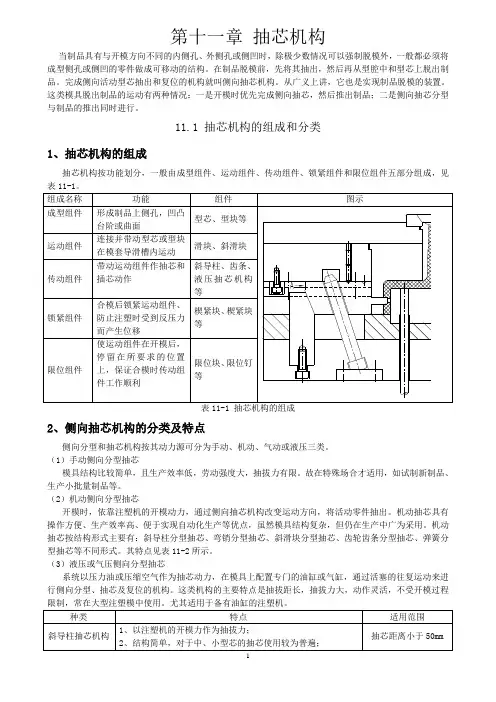

第十一章抽芯机构当制品具有与开模方向不同的内侧孔、外侧孔或侧凹时，除极少数情况可以强制脱模外，一般都必须将成型侧孔或侧凹的零件做成可移动的结构。

在制品脱模前，先将其抽出，然后再从型腔中和型芯上脱出制品。

完成侧向活动型芯抽出和复位的机构就叫侧向抽芯机构。

从广义上讲，它也是实现制品脱模的装置。

这类模具脱出制品的运动有两种情况：一是开模时优先完成侧向抽芯，然后推出制品；二是侧向抽芯分型与制品的推出同时进行。

11.1 抽芯机构的组成和分类1、抽芯机构的组成抽芯机构按功能划分，一般由成型组件、运动组件、传动组件、锁紧组件和限位组件五部分组成，见表11-1 抽芯机构的组成2、侧向抽芯机构的分类及特点侧向分型和抽芯机构按其动力源可分为手动、机动、气动或液压三类。

（1）手动侧向分型抽芯模具结构比较简单，且生产效率低，劳动强度大，抽拔力有限。

故在特殊场合才适用，如试制新制品、生产小批量制品等。

（2）机动侧向分型抽芯开模时，依靠注塑机的开模动力，通过侧向抽芯机构改变运动方向，将活动零件抽出。

机动抽芯具有操作方便、生产效率高、便于实现自动化生产等优点，虽然模具结构复杂，但仍在生产中广为采用。

机动抽芯按结构形式主要有：斜导柱分型抽芯、弯销分型抽芯、斜滑块分型抽芯、齿轮齿条分型抽芯、弹簧分型抽芯等不同形式。

其特点见表11-2所示。

（3）液压或气压侧向分型抽芯系统以压力油或压缩空气作为抽芯动力，在模具上配置专门的油缸或气缸，通过活塞的往复运动来进行侧向分型、抽芯及复位的机构。

这类机构的主要特点是抽拔距长，抽拔力大，动作灵活，不受开模过程11.2 抽芯机构的设计要点1、模具抽芯自锁自锁：自由度F≥1，由于摩擦力的存在以及驱动力方向问题，有时无论驱动力如何增大也无法使滑块运动的现象称为抽芯的自锁。

在注塑成型中，对于机动抽芯机构，当抽芯角度处于自锁的摩擦角之内，即使增大驱动力，都不能使之运动,因此，模具设计时必须考虑避免在抽芯方向上发生自锁。
