第 1 页 共 20 页 专题11 伏安法和特殊方法测量小灯泡的电功率
测量小灯泡的电功率是初中电学的一个重要实验，是电功率一章的最后一节内容，是前面内容的一个升华，知识性综合性，是各省市中考中最常考的电学实验。伏安法测电功率主要考查电路的连接、电路故障、电流表的读数及电功率的计算，特殊方法测电功率侧重考查电路的设计、实验步骤及表达式的书写等。
一、伏安法测量小灯泡的电功率：
1.实验原理：P=UI。
2.电路的设计：用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流，为了多次测量，还需要滑动变阻器，还要用到组成电路必备的元件：电源、开关、导线，所以电路图如下：
3.实验过程和记录表格：
连接电路，移动滑动变阻器的滑片P，使电压表的示数分别等于小灯泡的额定电压、实际电压为额定电压的1.2倍、实际电压为额定电压的0.8倍，并记下电压表和电流表的示数，观察小灯泡的亮度，将数据和观察到的灯泡的亮暗情况填入下表：
U/V I/A P/W 小灯泡的亮度
1
2
3
4. 实验结论：
（1）当U实=U额时，P实=P额，用电器正常工作；当U实〉U额时，P实〉P额，用电器容易烧坏；当U实
（2）不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越大。
（3）小灯泡的亮度是由小灯泡的实际功率决定的，实际功率越大，小灯泡越亮。
例题1、（2021山西中考真题）“圆梦”学习小组在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5V 考点透视
迷津点拨与点对点讲
第 2 页 共 20 页
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉，其他接法合理即可）。
（2）正确连接电路后，闭合开关，发现电流表指针不动。但用手按住开关，发现电流表指针摆动，出现这种现象的原因是______ 。
（3）排除故障后，闭合开关，移动滑动变阻器滑片，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是______W。
18.3测量小灯泡的电功率
一．基础过关
1．在“测量小灯泡的电功率”的实验中，实验原理是P＝ UI ，实验中需要测量的物理量是
灯泡两端的电压U 和 通过灯泡的电流I 。除了用上述仪表测量用电器的电功率以外，我们还可以利用 电能表 和 停表
来测量家用电器的电功率，此时测量出来的是用电器的
实际 （选填“实际”或“额定”）功率。
【答案】UI；灯泡两端的电压U；通过灯泡的电流I；电能表；停表；实际
【解答】解：（1）“测量小灯泡的电功率”的实验原理是P＝UI；实验中需要测量的物理量是灯泡两端的电压U和通过灯泡的电流I；
（2）要测量家用电器的电功率，可以利用电能表测用电器消耗的电能，利用停表测出时间，根据P＝求出家用电器的电功率；由于电能表测量用电器实际消耗的电能，故此时测量出来的是用电器的实际功率。
2．为了准确、迅速地测出额定电压为2.5V的小灯泡的额定功率，至少要用 2 节干电池，用
滑动变阻器 调节小灯泡两端的电压，电压表应和小灯泡 并 联。为提高测量的准确程度，电压表最好选
0～3 V的量程，闭合开关后调节 滑动变阻器 使电压表的示数为 2.5 ，若此时电流表的示数为0.2A，则小灯泡的额定功率为 0.5 W。
【答案】2；滑动变阻器；并；0～3；滑动变阻器；2.5；0.5
【解答】解：小灯泡的额定电压为2.5V，每节干电池的电压为1.5V，要测灯泡的额定功率，至少需要2节干电池；电压表要并联在小灯泡两端，在实验中滑动变阻器的主要作用是调节小灯泡两端的电压，使灯泡两端的电压为2.5V。为了提高测量的准确程度，电压表应选择0～3V的量程，闭合开关后，调节滑动变阻器使电压表的示数为2.5V；P＝UI＝2.5V×0.2A＝0.5W。
3．如图所示为学校实验室中某电能表的表盘。
（1）该电能表示数为 1469.5 kW•h。
（2）小明利用该电能表和秒表检测一只标识为“220V 10W”节能灯的额定功率。他关闭其他用电器，将该节能灯接入220V的测量电路，设计了以下三种测量方案：

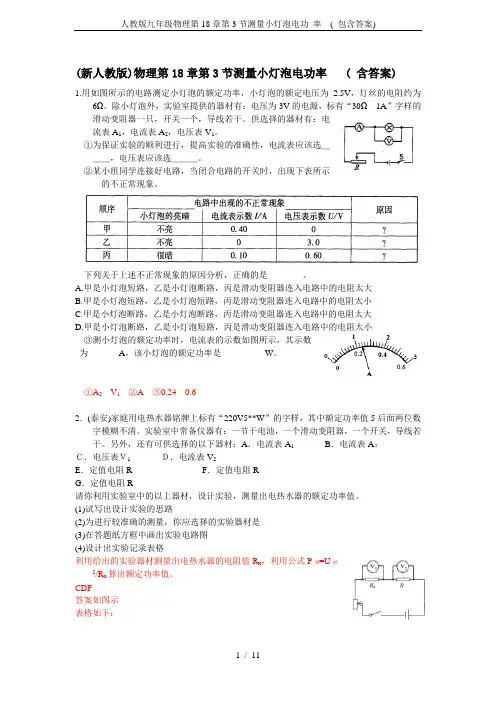

人教版九年级物理第18章第3节测量小灯泡电功 率 ( 包含答案)
1 / 11 (新人教版)物理第18章第3节测量小灯泡电功率 ( 含答案)
1.用如图所示的电路测定小灯泡的额定功率，小灯泡的额定电压为2.5V，灯丝的电阻约为6Ω。除小灯泡外，实验室提供的器材有：电压为3V的电源，标有“30Ω 1A”字样的滑动变阻器一只，开关一个，导线若干。供选择的器材有：电流表A1，电流表A2，电压表V1。
①为保证实验的顺利进行，提高实验的准确性，电流表应该选＿＿＿，电压表应该选＿＿＿。
②某小组同学连接好电路，当闭合电路的开关时，出现下表所示的不正常现象。
下列关于上述不正常现象的原因分析，正确的是________。
A.甲是小灯泡短路，乙是小灯泡断路，丙是滑动变阻器连入电路中的电阻太大
B.甲是小灯泡短路，乙是小灯泡短路，丙是滑动变阻器连入电路中的电阻太小
C.甲是小灯泡断路，乙是小灯泡断路，丙是滑动变阻器连入电路中的电阻太大
D.甲是小灯泡断路，乙是小灯泡短路，丙是滑动变阻器连入电路中的电阻太小
③测小灯泡的额定功率时，电流表的示数如图所示，其示数
为_______A，该小灯泡的额定功率是__________W。
①A2 V1 ②A ③0.24 0.6
2．(泰安)家庭用电热水器铭牌上标有“220V5**W”的字样，其中额定功率值5后面两位数字模糊不清。实验室中常备仪器有：一节干电池，一个滑动变阻器，一个开关，导线若干。另外，还有可供选择的以下器材：A．电流表A1 B．电流表A２
Ｃ．电压表Ｖ1 Ｄ．电流表V2
E．定值电阻R F．定值电阻R
G．定值电阻R
请你利用实验室中的以上器材，设计实验，测量出电热水器的额定功率值。
(1)试写出设计实验的思路
(2)为进行较准确的测量，你应选择的实验器材是
(3)在答题纸方框中画出实验电路图

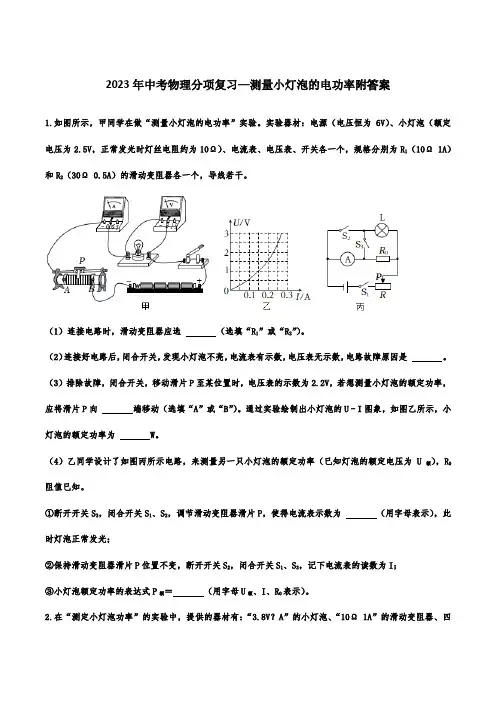

2023年中考物理分项复习—测量小灯泡的电功率附答案
1.如图所示，甲同学在做“测量小灯泡的电功率”实验。实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。
（1）连接电路时，滑动变阻器应选 （选填“R1”或“R2”）。
（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是 。
（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 端移动（选填“A”或“B”）。通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为 W。
（4）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。
①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为 （用字母表示），此时灯泡正常发光；
②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I；
③小灯泡额定功率的表达式P额＝ （用字母U额、I、R0表示）。
2.在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。
（l）连接电路时开关应 。
（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。
（3）闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是 。
（4）排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向 端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是 W。
