后浇带技术交底记录

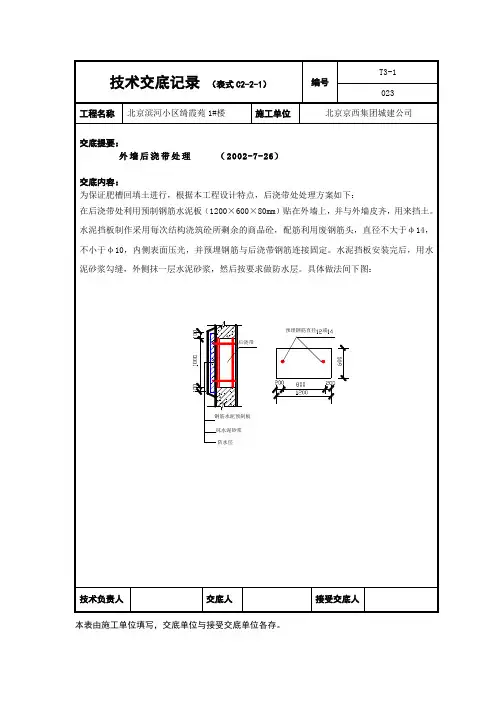

技术交底记录 （表式C2-2-1） 编号 T3-1

023

工程名称 北京滨河小区绮霞苑1#楼 施工单位 北京京西集团城建公司

交底提要：

外墙后浇带处理 （2002-7-26）

交底内容：

为保证肥槽回填土进行，根据本工程设计特点，后浇带处处理方案如下：

在后浇带处利用预制钢筋水泥板（1200×600×80mm）贴在外墙上，并与外墙皮齐，用来挡土。水泥挡板制作采用每次结构浇筑砼所剩余的商品砼，配筋利用废钢筋头，直径不大于φ14，不小于φ10，内侧表面压光，并预埋钢筋与后浇带钢筋连接固定。水泥挡板安装完后，用水泥砂浆勾缝，外侧抹一层水泥砂浆，然后按要求做防水层。具体做法间下图：

后浇带预埋钢筋直径或钢筋水泥预制板抹水泥砂浆防水层

技术负责人 交底人 接受交底人

本表由施工单位填写，交底单位与接受交底单位各存。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 1 技 术 交 底 记 录

表C2-1 编 号

工程名称 分项工程名称 快易收口网后浇带模板

施工单位 交底日期

交底内容：

筏板及外墙后浇带模板采用免拆快易收口网做法

本工程后浇带位置，筏板厚度为450mm，外墙厚度为600mm、800mm等。为保证施工质量，同时加快施工进度，研究决定筏板及外墙后浇带模板采用快易收口网模板。

1、 材料要求：快易收口网：型号：SM050；厚度为0.5mm；宽度为450mm；重量4.2kg/㎡。原材进场后按照后浇带厚度尺寸进行现场裁剪加工制作。

2、施工工艺：施工准备→绑扎钢筋→裁剪收口网与焊接钢筋骨架绑扎链接→现场安装收口网→收口网支撑加固→浇筑混凝土

3、快易收口网安装注意事项：

3.1、快易收口网采用三级14的钢筋焊接骨架固定，快易收口网与骨架之间采用铁丝绑扎牢靠。

3.2、快易收口网沿底板或外墙钢筋横向布置，必须垂直于筏板或外墙上下铁且垂直于待浇筑混凝土面，形成90°角。

3.3、快易收口网肋骨必须冲向待浇筑混凝土面。

3.4、快易收口网相搭接部分必须沿V字形肋骨重合，并绑扎牢固。搭接长度不得小于150mm。

4、具体安装节点见附图：

附图1、后浇带快易收口网布置大样图；附图2、快易收口网焊接钢筋支架图；

附图3、后浇带快易收口网支撑大样图；附图4、后浇带三维示意图及类似工程照片

5、混凝土浇筑要求：

浇筑混凝土时应分层浇筑，混凝土振捣时，振捣棒距快易收口网模板的距离应大于450mm，以减少快易收口网所受的冲击荷载，并保证混凝土振捣密实，避免产生蜂窝等质量问题。

技术负责人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 附图1、

附图2、

附图3、

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 3 附图4、后浇带三维示意图及类似工程照片：

后浇带技术交底

一、施工方案指导思想

1、后浇带采用独立支撑形式，即模板工程施工同时设置后浇带独立支撑系统，后浇带两侧模板拆除时不影响后浇带独立支撑系统，拆除后浇带两侧模板时保证后浇带的结构不受扰动；后浇带两侧支撑架拆除时后浇带独立支撑系统不得拆除，直至满足设计要求混凝土浇筑完成方可拆除。

2、考虑方便适用的原则。

二、支模材料的选择

采用多层板1830mm*915m*13mm，方木楞45mm×90mm。

支撑体系：钢管Φ48×2.7，直角、旋转、对接扣件。

辅助材料：木楔，铁钉、双面胶带等。

三、施工方法

1、模板支撑架的施工方法：

1）立杆的搭设：

后浇带立杆与主体结构模板支撑同时施工搭设，搭设时在后浇带两侧处结构模架两两立杆中部各增设一根立杆（即与主体结构立杆错开），增设立杆的间距等同相应处两侧主体结构立杆间距（如图）。

2）水平杆（主梁）的搭设（如图）：

①后浇带水平杆与主体结构模板支撑同时施工搭设，搭设时在后浇带两侧处结构模架两两水平杆（与后浇带长方向垂直）中部各增设一根水平杆（即与主体结构水平杆错开，与后浇带长方向垂直），增设水平杆的间距等同相应处两侧主体结构水平杆间距。

②与后浇带长方向平行方向的水平杆利用原框架支撑体系内的水平杆，原框架支撑体系拆除时保留与后浇带长方向行的后浇带两侧各一排水平杆。

③水平杆步距同原框架支撑体系水平杆步距。

3）剪刀撑的搭设（如图）：

①后浇带长方向竖直剪刀撑利用原框架支撑体系中后浇带长方两侧的竖直剪刀撑，原框架支撑体系中后浇带长方向两侧剪刀撑均不拆除。

②每约6M设置与后浇带长方向相垂直的竖直剪刀撑。 ③竖直剪刀撑角度为45~60度；不需设置水平剪刀撑。

4）模板支撑架搭设其它要求详见模板施工方案。

后浇带独立支撑平面示意图

后浇带独立支撑侧立面示意图 侧面示意图

1、拆模注意事项

1）侧模拆除：在混凝土强度能保证其表面不因拆除模而受损后，方可拆除。

技能接底之阳早格格创做 编 号

工程称呼 旭光-光彩乡7#楼 接底日期

动工单位 东阳三修旭光-光彩乡7#楼名目部 分项工程称呼

接底提要 后浇戴动工技能接底

接底真质：

一、后浇戴留置位子

底板、背一层、管讲层后浇戴留置位子为轴线22-24接F/M/R轴的跨中部位；后浇戴宽800mm.

二、后浇戴动工央供

1）后浇戴墙、板钢筋构制睹图一；后浇戴梁钢筋不竭，除配筋图中所注钢筋中，还应按图二央供树坐加强筋.加强钢筋伸过后浇戴二侧各Lae.

图一墙、板动工后浇戴构制

图二梁动工后浇戴构制 技能接底 编 号

工程称呼 旭光-光彩乡7#楼 接底日期

动工单位 东阳三修旭光-光彩乡7#楼名目部 分项工程称呼

接底提要 后浇戴动工技能接底

接底真质：

2）后浇戴须留置60天后补浇，浇筑混凝土前，必须真足扫除残渣，并用压力火浑洗搞洁.充分潮干后刷下一等第火泥浆一讲，采与比本安排下一等第的无中断火泥配制的混凝土浇筑稀真，并应加强保护.

3）后浇戴砼强度等第

筏板前提后浇戴： C40，P6，

墙后浇戴：掺伸展剂的补偿中断混凝土C40 P6，14天火中保护节制伸展率≥0.03%.

梁板后浇戴：掺伸展剂的补偿中断混凝土C40，14天火中保护节制伸展率≥0.03%.

4）后浇戴模板

模板单独支设，单独拆模.二边支模时，后浇戴处模板是正在启初大里积模板支设时统一举止支设, 后浇戴二侧挂单层钢丝网,统一绑扎钢筋.使所有模板标下普遍,受力匀称.只将正在后浇戴处的模板断启,免得前期拆模时后浇戴处模板受到动摇.后浇戴砼浇筑前沉新查看模板是可支设到位、坚韧.钢筋是可位移等.查看无误后圆可举止后浇戴处砼浇筑.

后浇戴的独力支撑模板系统中途不得任性裁撤，必须等后浇戴混凝土浇筑后达到安排强度的100℅，圆可裁撤支撑模板系统.

5）后浇戴浇筑
