《建筑构造与识图》试卷（答案）
一、单选题（每题1分，共计60分）
1、尺寸起止符号一般用（ D ）绘制。
A . 箭头 B. 中实线 C. 细实线 D. 粗斜短线
2、下列说法中正确的是（ C ）。
A、刚性防水屋面的女儿墙泛水构造与卷材屋面构造是相同的。
B、刚性防水屋面，女儿墙与防水层之间不应有缝，并加铺附加卷材形成泛水。
C、泛水应有足够的高度，一般不小于250mm。
D、刚性防水层内的钢筋在分格缝处应连通，以保持防水层的整体性。
3、相对标高的零点正确的注写方式为（ A ）。
A. ±
B.
C. +
D.无特殊要求
4、基础埋深不得过小，一般不小于（ D ）。
A. 200mm
B. 300mm
C. 400mm
D. 500mm
5、柔性基础与刚性基础受力的主要区别是（ C ）。
A.柔性基础比刚性基础能承受更大的荷载
B.柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力
C.柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力
D.刚性基础比柔性基础能承受更大的拉力 6、肋梁式楼盖荷载的传递途径为（ A ）。
A. 板—次梁—主梁—墙
B. 次梁—主梁—板—墙
C. 板—主梁—次梁—墙
D. 主梁—次梁—板—墙
7、平屋顶隔热的构造做法中没有（B ）。
A. 蓄水隔热
B. 洒水隔热
C.反射降温隔热
D.植被隔热
8、对于（ B ）一般用分轴线表达其位置。
A. 屋架
B. 隔墙
C. 大梁
D. 柱子
9、砖的强度等级符号是（A ）。
A.、 MU B、 MC C、 M D、 C
10、单向板是指板的长边与短边之比为（ C ）的板。
A. ≦2
B. ﹤2
C. ﹥2 D . ≧2
11、厂房高度是指（ D ）。
A.室内地面至屋面
B.室外地面至柱顶
C.室内地面至柱
顶 D.室外地面至屋面
12、以下哪项不是单层厂房横向定位轴线所标注的标志尺寸？（ D ）

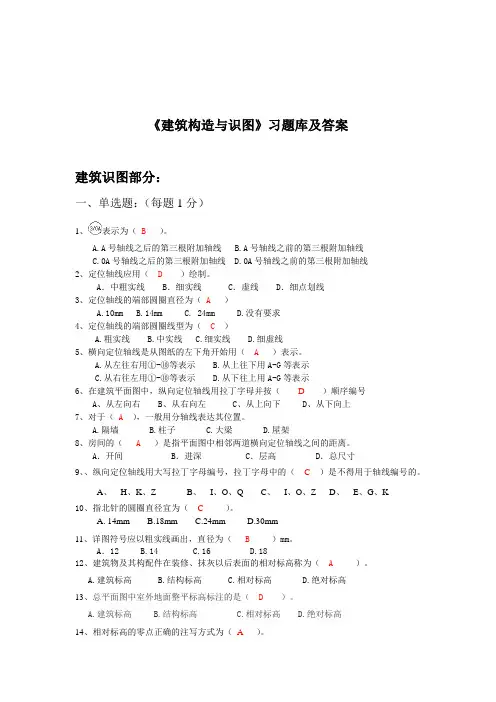

《建筑构造与识图》习题库及答案
建筑识图部分：
一、单选题：（每题1分）
1、表示为（ B ）。
A.A号轴线之后的第三根附加轴线 B.A号轴线之前的第三根附加轴线
C.0A号轴线之后的第三根附加轴线 D.0A号轴线之前的第三根附加轴线
2、定位轴线应用（ D ）绘制。
A．中粗实线 B．细实线 C．虚线 D．细点划线
3、定位轴线的端部圆圈直径为（ A ）
A.10mm B.14mm C. 24mm D.没有要求
4、定位轴线的端部圆圈线型为（ C ）
A.粗实线 B.中实线 C.细实线 D.细虚线
5、横向定位轴线是从图纸的左下角开始用（ A ）表示。
A.从左往右用①-⑩等表示 B.从上往下用A-G等表示
C.从右往左用①-⑩等表示 D.从下往上用A-G等表示
6、在建筑平面图中，纵向定位轴线用拉丁字母并按（ D ）顺序编号
A、从左向右 B、从右向左 C、从上向下 D、从下向上
7、对于（ A ），一般用分轴线表达其位置。
A.隔墙 B.柱子 C.大梁 D.屋架
8、房间的（ A ）是指平面图中相邻两道横向定位轴线之间的距离。
A．开间 B．进深 C．层高 D．总尺寸
9、、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（ C ）是不得用于轴线编号的。
A、 H、K、Z B、 I、O、Q C、 I、O、Z D、 E、G、K
10、指北针的圆圈直径宜为（ C ）。
A. 14mm B.18mm C.24mm
D.30mm
11、详图符号应以粗实线画出，直径为（ B ）mm。
A．12 B.14 C.16 D.18
1 可编辑修改精选全文完整版
建筑识图与构造
一、名词解释
1、建筑技术:是建造建筑物的手段，包括建筑材料技术、建筑施工技术和建筑设备技术等内容。
2、建筑形象：是建筑体型、立面形式、建筑色彩、材料质感和细部装饰等的综
合反映。
3、比例：是图形与实物相对应的线形尺寸之比。
4、投影法：投射线通过物体，向选定的面投射，并在该面上得到图形的方法。
5、铅垂面：投影垂直面中垂直于H面，倾斜于V面、W面的平面，又称H面垂直面。
6、同坡屋面：屋面由若干个与水平面倾角相等的平面组成时，称为同坡屋面。
7、正轴测图：是投射线垂直于轴测投影面而得到的轴测投影。
8、建筑物：供人们生活、学习、工作、居住以及从事生产和各种文化活动的房屋称为建筑物。
9、钢结构建筑：主要承重构件全部采用钢材制作的建筑。
10、建筑构件的耐火极限：是指从建筑构件受到火的作用时起，到建筑物失去支持能力或完整性被破坏或失去隔火作用时为止的这段时间，用小时表示。
11、基础：是建筑物最下面的部分，是地下的承重构件，它承受建筑物的全部荷
载，并把荷载传给下面的土层—地基。
12、定位轴线：是确定建筑物结构或构件的位置及其标志尺寸的基线。
13、墙脚：通常是指室外地坪以上至室内地坪的那部分墙体。
14、圈梁：是沿外墙四周及内墙（或部分内墙）在同一水平面上设置的连续封闭的梁。
15、无组织排水：是指屋面雨水直接从檐口滴落至地面的一种排水方式。
16、柔性防水屋顶：又称卷材防水屋顶，是利用防水卷材与粘合剂结合，形成连续的大面积的构造层来防水的屋顶。
17、相对标高：凡标高的基准面是根据工程需要而各自选定的标高称为相对标高。
18、建筑平面图：是假设用一个水平剖切平面，沿着房屋各层门窗洞口的位置，将房屋切开，移去剖切平面以上的部分，向下投射而得到的水平剖视图。
19、建筑剖面图：是假设用一个垂直的剖切平面剖切房屋，移去剖面前面的部分，向其余部分作投射所得的投影图。
建筑构造与识图实训报告
1. 实训背景
建筑构造与识图是建筑专业中非常重要的一门课程。通过该实训，旨在使学生掌握建筑构造的基本原理和方法，培养学生的构造设计能力和空间感知能力。本报告旨在总结我在建筑构造与识图实训中的学习经验和收获。
2. 实训内容
本次实训主要包括以下内容：
2.1 建筑构造基础
通过学习建筑构造基础知识，如建筑构件的种类、结构形式和构造原理，掌握建筑构造的基本概念和常用材料的应用。 2.2 结构图纸解读
学习如何解读建筑结构图纸，理解图纸上的符号和标记，识别不同构件和连接方式，掌握图纸上的尺寸和比例关系。
2.3 识图与标注
掌握建筑识图的基本方法和技巧，能够根据图纸上的信息进行识图，并正确标注构件的位置和尺寸，理解建筑构造与图纸之间的关系。
2.4 实践操作
通过实际操作，结合理论知识，进行建筑构造实践，如绘制构造图、搭建简单的模型等，以提升对建筑构造的理解和掌握。
3. 学习收获
经过一段时间的学习和实训，我在建筑构造与识图方面有了较大的进步和收获。 3.1 提高空间感知能力
通过学习建筑构造原理和解读图纸，我逐渐提高了我的空间感知能力。在识图和实践操作中，我能够更准确地理解和把握建筑构造的空间关系，更好地理解建筑的整体和细节。
3.2 锻炼分析和解决问题的能力
在实践操作中，遇到了一些问题和困难，如解读复杂的结构图纸和处理不同构件的连接方式。通过分析和思考，我逐渐锻炼了自己的问题解决能力，找到了解决问题的方法和途径。
3.3 加深对建筑构造原理的理解
通过学习建筑构造基础知识以及实践操作，我对建筑构造的基本原理有了更深入的理解。我能够更清楚地认识到不同构件的作用和相互关系，从而能够在设计过程中更好地进行构造选择和设计优化。 4. 学习心得
通过本次建筑构造与识图实训，我深刻体会到了建筑构造的重要性和复杂性。建筑构造是建筑设计的基础，对于一个建筑的稳定性和功能性有着决定性的影响。掌握建筑构造的基本原理和方法，对于成为一名优秀的建筑师至关重要。
