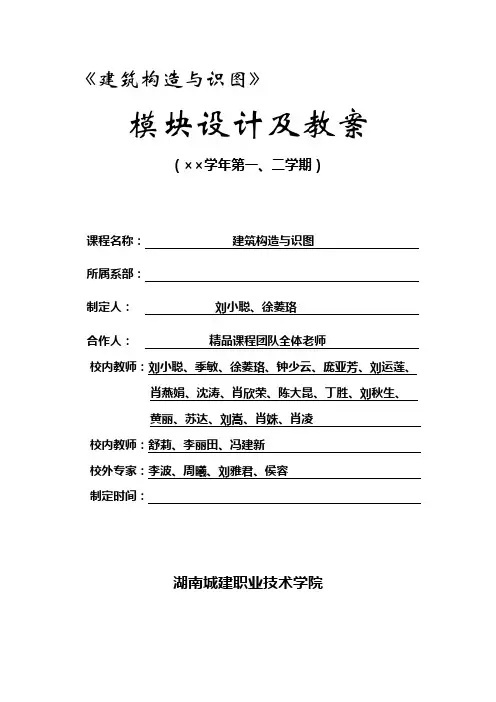

《建筑构造与识图》模块设计及教案（××学年第一、二学期）课程名称：建筑构造与识图所属系部：制定人：刘小聪、徐菱珞合作人：精品课程团队全体老师校内教师：刘小聪、季敏、徐菱珞、钟少云、庞亚芳、刘运莲、肖燕娟、沈涛、肖欣荣、陈大昆、丁胜、刘秋生、黄丽、苏达、刘嵩、肖姝、肖凌校内教师：舒莉、李丽田、冯建新校外专家：李波、周曦、刘雅君、侯容制定时间：湖南城建职业技术学院《建筑构造与识图》模块二建筑形体投影图的表达教学设计（××学年第一学期）模块名称：建筑形体投影图的表达所属系部：制定人：刘小聪、徐菱珞合作人：精品课程团队全体老师校内教师：刘小聪、季敏、徐菱珞、钟少云、庞亚芳、刘运莲、肖燕娟、沈涛、肖欣荣、陈大昆、丁胜、刘秋生、黄丽、苏达、刘嵩、肖姝、肖凌校内教师：舒莉、李丽田、冯建新校外专家：李波、周曦、刘雅君、侯容制定时间：湖南城建职业技术学院《建筑构造与识图》课程模块：教学设计模块二：建筑形体投影图的表达模块教学学时（参考） 20在整体设计中的位置第二次授课班级上课时间周月日第节至周月日第节上课地点教学目标能力目标知识目标素质目标1. 建筑形体三面投影图的表达能力2. 建筑形体轴测投影图的绘制能力3. 建筑构配件剖面图和断面图的画法能力1. 掌握投影的形成及其投影的分类，了解工程上常用投影图的种类，掌握正投影基本特性，掌握正投影图及正投影规律，掌握建筑形体的投影画法2. 了解轴测投影的类型，掌握轴测投影的画法要求以及其实际应用3. 了解剖面图和断面图的类型，掌握剖面图和断面图的画法要求以及其实际应用（1）良好的职业道德素养；（2）严谨的工作态度和一丝不苟的工作作风；（3）自觉学习和自我发展的能力；（4）团结协作能力、创新能力和专业表达能力；（5）独立分析与解决具体问题的综合素质能力。

能力训练任务任务1. 绘制形体的三面投影图任务2. 绘制建筑形体的轴测投影图任务3.绘制建筑构配件的剖面图和断面图案例和教学材料（指教材或讲义、课件、参考资料、仪器、设备等）案例1.某农业局的农业科技大楼施工图（《建筑构造与识图实训》教材）案例2.某办公楼施工图（摘自《建筑构造与识图》教材）资料：《建筑构造与识图》教材、《建筑构造与识图实训》教材、《建筑构造与识图习题集》、国家制图标准及规范等。

2013学年第二学期教案执教老师田改儒教案首页教案首页项目教师活动预设学生活动预设设计意图课题引入在黑板上绘制一个长方形，让学生去剪一个一模一样，看学生具体操作？学生动手发现问题分解任务课题内容一、第二章基本制图标准1、尺寸标注1）尺寸组成由尺寸界线，尺寸线，尺寸起止符号，尺寸数字组成2、标注要求1）尺寸宜标注在轮廓线以外尺寸界线垂直于该标注的轮廓尺寸线平行于该标注的轮廓起止符号以尺寸界线顺时针旋转45°数字宜标注在尺寸线的上方2）线型：除尺寸起止符号为中粗线外，其余均为细线在黑板上详细板书，并请学生改错尺寸数字的真实性（跟比例无关，实际是多少就是多少）3、具体图形的标注平面图形的尺寸注法记住要求共同评议上台绘制小组评议错误修改师生互动掌握方法正确使用15b项目教师活动预设学生活动预设设计意图课题内容标注尺寸时，平面图形与曲面图形的区别：——尺寸起止符号（由中粗短线变成箭头）半径：R+尺寸数字直径：φ+尺寸数字球体：Sφ+尺寸数字上述三种尺寸标注尺寸线都应经过圆心角度、圆弧其他2、尺寸练习1、根据习题集改正错误2、标注尺寸上台绘制小组评议错误修改开动脑筋回答问题指正错误孰能生巧师生互动正确绘制小结1、尺寸的组成2、尺寸的标注布置作业1、尺寸标注（习题集）已知：横向定位轴向线间距（即开间）均为3900㎜，纵向定位轴线间距（即进深）为6m，墙厚0.24m，门M宽为1000㎜，窗C1宽1500㎜，窗C2宽为1200㎜，窗C3宽为900㎜，台阶为700㎜×1500㎜，散水宽为600mmm。

教案首页项目教师活动预设学生活动预设设计意图课题引入检查学生的绘图作业，提出问题回答问题指出错误明确要求课题内容一、章节问题回顾1、线条的粗细2、菱形绘制的要求3、丁字尺、三角板的正确适用丁字尺：只能水平适用三角板：与丁字尺配合适用，绘垂直线4、标题栏的字号7、10、14号字二、第三章几何作图1、直线的平行线和垂直线请学生利用手中的工具先动懂脑，然后在回答学生上台利用自己的所想，上台演示利用三角板、丁字尺等2、特殊角度的绘制30°、60°、15°、45°、75°角度的绘制要求学生自己动手，老师点评3、任意等分线段已知直线段，做辅助线，按要求等分，端点连接，推平行线，即可。

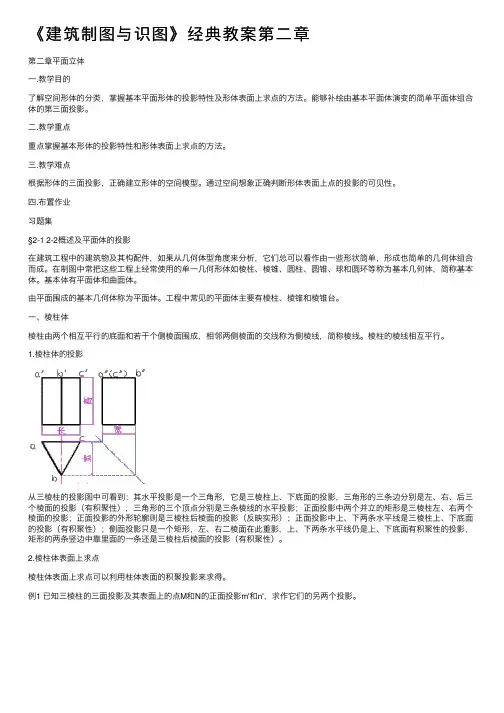

《建筑制图与识图》经典教案第⼆章第⼆章平⾯⽴体⼀.教学⽬的了解空间形体的分类，掌握基本平⾯形体的投影特性及形体表⾯上求点的⽅法。

能够补绘由基本平⾯体演变的简单平⾯体组合体的第三⾯投影。

⼆.教学重点重点掌握基本形体的投影特性和形体表⾯上求点的⽅法。

三.教学难点根据形体的三⾯投影，正确建⽴形体的空间模型。

通过空间想象正确判断形体表⾯上点的投影的可见性。

四.布置作业习题集§2-1 2-2概述及平⾯体的投影在建筑⼯程中的建筑物及其构配件，如果从⼏何体型⾓度来分析，它们总可以看作由⼀些形状简单，形成也简单的⼏何体组合⽽成。

在制图中常把这些⼯程上经常使⽤的单⼀⼏何形体如棱柱、棱锥、圆柱、圆锥、球和圆环等称为基本⼏何体，简称基本体。

基本体有平⾯体和曲⾯体。

由平⾯围成的基本⼏何体称为平⾯体。

⼯程中常见的平⾯体主要有棱柱、棱锥和棱锥台。

⼀、棱柱体棱柱由两个相互平⾏的底⾯和若⼲个侧棱⾯围成，相邻两侧棱⾯的交线称为侧棱线，简称棱线。

棱柱的棱线相互平⾏。

1.棱柱体的投影从三棱柱的投影图中可看到：其⽔平投影是⼀个三⾓形，它是三棱柱上、下底⾯的投影，三⾓形的三条边分别是左、右、后三个棱⾯的投影（有积聚性），三⾓形的三个顶点分别是三条棱线的⽔平投影；正⾯投影中两个并⽴的矩形是三棱柱左、右两个棱⾯的投影；正⾯投影的外形轮廓则是三棱柱后棱⾯的投影（反映实形）；正⾯投影中上、下两条⽔平线是三棱柱上、下底⾯的投影（有积聚性）；侧⾯投影只是⼀个矩形，左、右⼆棱⾯在此重影，上、下两条⽔平线仍是上、下底⾯有积聚性的投影，矩形的两条竖边中靠⾥⾯的⼀条还是三棱柱后棱⾯的投影（有积聚性）。

2.棱柱体表⾯上求点棱柱体表⾯上求点可以利⽤柱体表⾯的积聚投影来求得。

例1 已知三棱柱的三⾯投影及其表⾯上的点M和N的正⾯投影m'和n'，求作它们的另两个投影。

分析：根据已知条件，M点必在三棱柱前右侧的棱⾯上（因m'可见），⽽N 点必在三棱柱的后棱⾯上（因n'不可见）。

目录•课程介绍与教学目标•建筑识图基础知识•建筑构造基础知识•建筑施工图识读与理解•结构施工图识读与理解•设备施工图识读与理解•课程总结与拓展延伸课程介绍与教学目标课程背景及意义01适应行业需求建筑行业快速发展，对从业人员识图与构造技能要求提高。

02提升学生就业竞争力通过课程学习，学生可掌握建筑识图与构造的核心技能，提高就业竞争力。

03推动学科发展课程注重理论与实践结合，有助于推动建筑学科的发展。

教学目标与要求知识目标01掌握建筑识图与构造的基本理论和知识。

能力目标02能够运用所学知识解决实际工程问题，具备初步的建筑设计和施工能力。

素质目标03培养学生的职业素养和团队协作精神，提高创新意识和实践能力。

包括建筑制图标准、投影原理、建筑形体表达方法等。

建筑识图基础知识建筑构造基本原理建筑识图与构造实例分析实践教学内容包括建筑结构类型、建筑材料、建筑构造方法等。

结合具体工程案例，分析建筑识图与构造的实际应用。

包括课程设计、实验、实习等实践教学环节，强化学生的实践能力和创新能力培养。

教材内容及结构建筑识图基础知识建筑总平面图表示建筑物的总体布局，包括地形、道路、绿化等。

建筑平面图表示建筑物各层平面布置情况，包括房间布局、门窗位置等。

建筑立面图表示建筑物外立面形状、材料、颜色等。

建筑剖面图表示建筑物内部垂直方向的构造和层次关系。

建筑详图表示建筑物细部构造和节点做法。

建筑图纸类型及作用根据图纸上的比例尺和尺寸标注，了解建筑物的实际大小和各部分之间的关系。

了解图纸比例和尺寸标注掌握建筑图纸中常用的图例、符号和标注的含义，以便正确理解图纸内容。

熟悉图纸图例和符号按照总平面图、平面图、立面图、剖面图、详图的顺序逐层阅读，理解建筑物的整体和局部构造。

逐层阅读结合建筑设计说明、结构施工图等相关资料，全面了解建筑物的设计意图和施工要求。

结合其他资料建筑图纸阅读方法其他符号如门窗符号、楼梯符号等，用于表示建筑物的各种构件和设施。

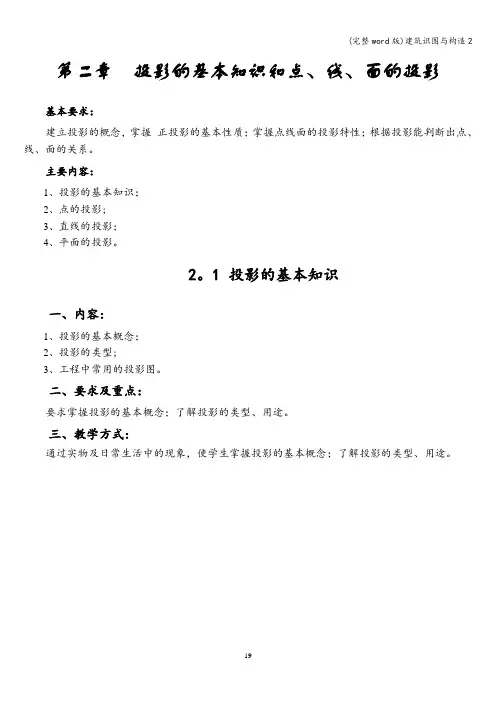

(完整word版)建筑识图与构造2 第二章投影的基本知识和点、线、面的投影基本要求：建立投影的概念，掌握正投影的基本性质；掌握点线面的投影特性；根据投影能判断出点、线、面的关系。

主要内容：1、投影的基本知识；2、点的投影;3、直线的投影；4、平面的投影。

2。

1 投影的基本知识一、内容：1、投影的基本概念；2、投影的类型;3、工程中常用的投影图。

二、要求及重点：要求掌握投影的基本概念；了解投影的类型、用途。

三、教学方式：通过实物及日常生活中的现象，使学生掌握投影的基本概念；了解投影的类型、用途。

2.1 投影的基本知识一、投影的概念1、在日常生活中，经常看到空间一个物体在光线照射下在某一平面产生影子的现象,抽象后的“影子”称为投影.2、产生投影的光源称为投影中心S,接受投影的面称为投影面，连接投影中心和形体上的点的直线称为投影线.形成投影线的方法称为投影法（图2—1）。

(a） (b)图2-1 中心投影法图2-2 平行投影法二、投影的类型投影法分为中心投影法和平行投影法两大类。

1、中心投影法光线由光源点发出，投射线成束线状。

投影的影子（图形）随光源的方向和距形体的距离而变化。

光源距形体越近，形体投影越大，它不反映形体的真实大小。

2、平行投影法光源在无限远处，投射线相互平行，投影大小与形体到光源的距离无关，如图2—2所示。

平行投影法又可根据投射线（方向）与投影面的方向(角度)分为斜投影(a)和正投影（b）两种。

(1）斜投影法：投射线相互平行,但与投影面倾斜,如图2—2（a）所示。

(2）正投影法：投射线相互平行且与投影面垂直，如图2—2（b)所示。

用正投影法得到的投影叫正投影.三、工程上常用的投影图1、透视图用中心投影法将空间形体投射到单一投影面上得到的图形称为透视图，如图2-3。

透视图与人的视觉习惯相符，能体现近大远小的效果，所以形象逼真,具有丰富的立体感，但作图比较麻烦，且度量性差，常用于绘制建筑效果图.图2-3 透视图图2—4 轴测图2、轴测图将空间形体正放用斜投影法画出的图或将空间形体斜放用正投影法画出的图称为轴测图。

《建筑构造与识图》教案(1) 墙承重体系： (2) 骨架承重： (3) 内骨架承重： (4) 空间结构承重：5 ) •按规模和数量分类：民用建筑还可以根据建筑规模 和建造数量的差异进行分类。

分为大型性建筑和大量性建筑 两种。

任务二确定建筑物的级别要求：学生通过现场参观，小组讨论总结建筑物的分类，完 成学生工作业上的作业。

1、 任务分析参观周遍建筑工地2、 任务实施建筑的分级：民用建筑是根据建筑物使用年限、防火性 能、规模大小和重要性来划分等级的。

1.按建筑的耐久年限分成四级以建筑主体结构的正常使用年限分成下列四级：建筑物按 其使用性质和耐久年限为四级。

我国《建筑设计防火规范》与《高层民用建筑设计防火 规范》根据建筑材料和构件的燃烧性能及耐火极限,把建筑 的耐火等级分为四级。

(1)燃烧性能燃烧性能是指建筑构件在明火或高温辐射的情况下，能任务实施 获得技能创设情境 提出任务釆用启发式教学 分析任务 明确目标多媒体教学思考：学校教学楼 分别按使用年限、防 火性能、规模大小和 重要性划分属于第几 等级？2.按建筑的防火性能分成四级否燃烧及燃烧的难易程度。

建筑构件按照燃烧性能分成非燃烧体（或称不燃烧体）、难燃烧体和燃烧体。

A非燃烧体：用非燃烧材料制成的构件。

如混凝土、钢材、天然石材等。

B难燃烧体：用难燃烧材料制成的构件或用燃烧材料制成而用非燃烧材料做保护层的构件。

C燃烧体：用燃烧材料成的构件。

如木材等。

（2）耐火极限耐火极限是指对任一建筑构件按时间一温度标准曲线进行耐火试验，从受到火的作用时起,到失去支持能力或完整性破坏或失去隔火作用时止的这段时间，用小时表示。

建筑构件出现了上述现象之一，就认为其达到了耐火极限。

失去支持能力是指构件自身解体或垮塌。

梁、楼板等受弯承重构件，挠曲速率发生突变是失去支持能力的象征。

完整性破坏是指楼板、隔墙等具有分隔作用的构件，在试验中出现穿透裂缝或较大的孔隙。

失去隔火作用是指具有分隔作用的构件在试验中背火面测温点、测得平均温升到达i4（rc （不包括背火面的起始温度），或背火面测温点中任意一点的温升达到180°C,或不考虑起始温度的情况下背火面任一测点的温度到达220°C e知识链接地震是对建筑造成破坏的主要自然因素，我国地处世界上环太平洋地震带和地中海南亚震带两大地震带的中间，地震比较频繁。

建筑识图与构造电子教案1. 课程简介本课程主要讲解建筑识图和构造的基础知识，帮助学生掌握建筑设计和施工的要点和流程。

本课程分为理论课和实践课两个部分，理论课主要讲解建筑构造和识图的原则和方法，实践课则通过实际案例讲解建筑识图和构造的实际应用。

2. 课程目标本课程旨在让学生掌握以下内容：•了解建筑构造和识图的基本概念和原则；•能够通过建筑图纸和构造图纸获取信息；•能够运用所学知识进行建筑设计和施工；•能够分析和解决建筑构造和施工过程中遇到的问题。

3. 课程安排第一周理论课•建筑构造和识图的定义和概念；•常见的建筑构造形式；•建筑识图的分类和要点。

实践课•学习建筑图纸和构造图纸的基本内容；•讲解建筑识图和构造的实际案例。

第二周理论课•建筑结构体系的分类和组成；•建筑质量管理和安全生产的原则和方法；•常见施工工艺和材料。

实践课•学习建筑施工流程和验收标准；•讲解建筑施工过程中的实际问题和解决方法。

第三周理论课•建筑施工过程中常见的质量问题；•如何进行建筑质量检验和验收；•建筑施工中的安全管理和应急措施。

实践课•实际操作建筑施工工艺和材料；•学习建筑质量检验和验收的操作方法。

第四周理论课•建筑施工中的施工现场管理；•建筑施工的成本和效益分析；•建筑施工中的材料管理和供应链管理。

实践课•学习施工现场管理和人员管理；•讲解建筑施工成本和效益分析的操作方法。

4. 考核方式本课程的考核占总成绩的50%，采用以下方式：•考试：30%•实际操作：20%5. 参考资料•《建筑施工组织与管理》•《建筑施工实务》•《建筑构造》•《建筑测量》•《建筑设备安装与维修》。
