精彩文档 第四章 数控机床电气控制系统
4.1 概述
说明：本章的内容请下载参阅：某型号机床电路图
数控机床的高度自动化，是由其高度发展的电气控制系统实现的。如果要全面分析了解数控机床，就必须要分析了解数控机床的电气控制系统。数控机床的电器控制系统主要由3个部分组成：
1、 机床用PLC;
2、 外围电压电气控制系统；
3、 执行机构；
只要理清三者之间的关系，才能够全面的了解数控机床的电气控制系统。在工厂使用的数控机床，都带有一种资料专门阐述这三者之间的关系。通常情况下，这一份资料叫做机床电气手册或者电气说明书。在本书中，将会通过讲解电气手册，来阐述数控机床的电气控制系统。
4.2 PLC与数控机床的关系
一、PLC和NC的关系
PLC用于通用设备的自动控制，称为可编程控制器。PLC用于数控机床的外围辅助电气的控制，称为可编程序机床控制器。因此，在很多数控系统中将其称之为PMC（programmable machine tool controller）。数控系统有两大部分，一是NC、二是PLC，这两者在数控机床所起的作用范围是不相同的。可以这样来划分NC和PLC的作用范围：
1、 实现刀具相对于工件各坐标轴几何运动规律的数字控制。这个任务是由NC来完成；
2、 机床辅助设备的控制是由PLC来完成。它是在数控机床运行过程中，根据CNC内部标志以及机床的各控制开关、检测元件、运行部件的状态，按照程序设定的控制逻辑对诸如刀库运动、换刀机构、冷却液等的运行进行控制。
在数控机床中这两种控制任务，是密不可分的，它们按照上面的原则进行了分工，同时也按照一定的方式进行连接。NC和PLC的接口方式遵循国际标准“ISSO 4336-1981(E)机床数字控制－数控装置和数控机床电气设备之间的接口规范”的规定，接口分为四种类型：
1、与驱动命令有关的连接电路；
2、数控装置与测量系统和测量传感器间的连接电路；
数控机床电气控制系统
1 / 291 适用标准文案
第四章 数控机床电气控制系统

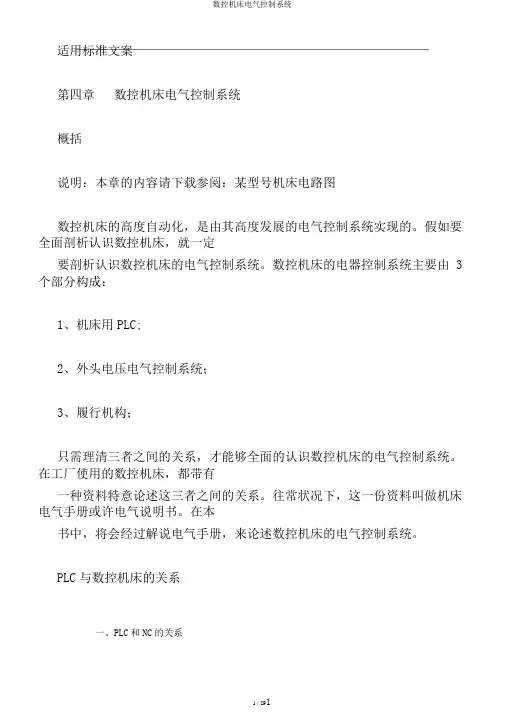

概括
说明：本章的内容请下载参阅：某型号机床电路图
数控机床的高度自动化，是由其高度发展的电气控制系统实现的。假如要全面剖析认识数控机床，就一定
要剖析认识数控机床的电气控制系统。数控机床的电器控制系统主要由 3个部分构成：
1、机床用PLC;
2、外头电压电气控制系统；
3、履行机构；
只需理清三者之间的关系，才能够全面的认识数控机床的电气控制系统。在工厂使用的数控机床，都带有
一种资料特意论述这三者之间的关系。往常状况下，这一份资料叫做机床电气手册或许电气说明书。在本
书中，将会经过解说电气手册，来论述数控机床的电气控制系统。
PLC与数控机床的关系
一、PLC和NC的关系
数控机床电气控制系统
2 / 292 PLC用于通用设备的自动控制， 称为可编程控制器。 PLC用于数控机床的外头协助电气的控制，称为可编程
序机床控制器。所以，在好多半控系统中将其称之为 PMC（programmablemachinetoolcontroller ）。
数控系统有两大多半，一是NC、二是PLC，这二者在数控机床所起的作用范围是不同样的。能够这样来区分NC和PLC的作用范围：
1、实现刀拥有关于工件各坐标轴几何运动规律的数字控制。这个任务是由 NC来达成；
2、机床协助设备的控制是由 PLC来达成。它是在数控机床运转过程中，依据 CNC内部标记以及机床的各
控制开关、检测元件、运转零件的状态，依照程序设定的控制逻辑对诸如刀库运动、换刀机构、冷却液等
的运前进行控制。
在数控机床中这两种控制任务，是密不行分的，它们依照上边的原则进行了分工，同时也依照必定的方式
进行连结。NC和PLC的接口方式依照国际标准“ISSO4336-1981(E)机床数字控制－数控装置和数控机床电气设备之间的接口规范”的规定，接口分为四种种类：
1、与驱动命令有关的连结电路；

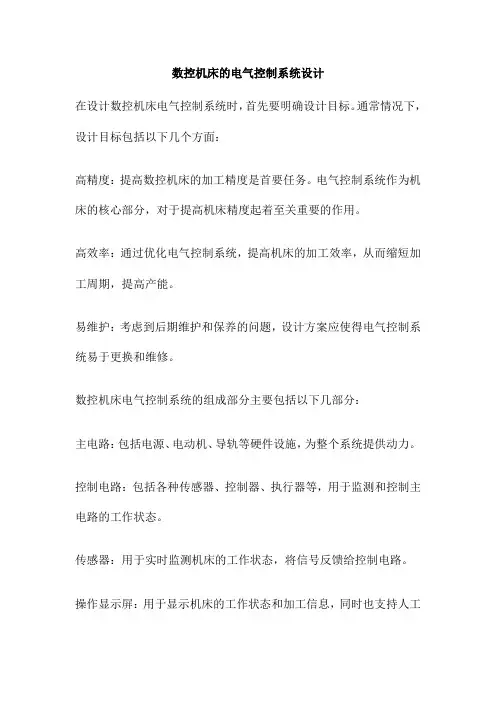

数控机床的电气控制系统设计
在设计数控机床电气控制系统时，首先要明确设计目标。通常情况下，设计目标包括以下几个方面：
高精度：提高数控机床的加工精度是首要任务。电气控制系统作为机床的核心部分，对于提高机床精度起着至关重要的作用。
高效率：通过优化电气控制系统，提高机床的加工效率，从而缩短加工周期，提高产能。
易维护：考虑到后期维护和保养的问题，设计方案应使得电气控制系统易于更换和维修。
数控机床电气控制系统的组成部分主要包括以下几部分：
主电路：包括电源、电动机、导轨等硬件设施，为整个系统提供动力。
控制电路：包括各种传感器、控制器、执行器等，用于监测和控制主电路的工作状态。
传感器：用于实时监测机床的工作状态，将信号反馈给控制电路。
操作显示屏：用于显示机床的工作状态和加工信息，同时也支持人工输入操作。
数控机床电气控制系统的设计步骤和方法如下：
根据设计目标确定系统的基本架构，包括主电路和控制电路的布局。
根据设计要求选择合适的传感器和执行器，并布置在系统中。
依据系统的工作原理和性能要求，设计控制算法和程序，实现高精度和高效率的加工。
考虑到安全性，进行线路的优化和安全防护措施的设计。
数控机床电气控制系统的优化措施可以从以下几个方面进行：
采用先进的控制算法：采用现代控制理论和方法，如模糊控制、神经网络控制等，以提高系统的动态性能和稳态精度。
提升智能化程度：通过引入人工智能和机器学习等技术，实现系统的自主决策和优化调整，提高生产效率。
增强抗干扰能力：针对恶劣工作环境和电磁干扰等问题，采取有效的电磁兼容设计和滤波抗干扰措施，以保证系统的稳定运行。
模块化和标准化设计：实现模块化设计和标准化元器件，便于系统的维护和升级，降低成本。
某汽车制造企业采用数控机床进行零部件的加工。为了提高生产效率和降低成本，该企业决定对数控机床电气控制系统进行升级改造。经过调研和分析，设计师团队采用了先进的模块化设计方案，使得系统更易于维护和扩展。引入了智能化技术，实现了机床的远程监控和自动调整，进一步提高了生产效率。经过改造后，该数控机床电气控制系统的加工精度提高了20%，生产效率提高了15%，取得了显著的经济效益。
. . .
. .
.
