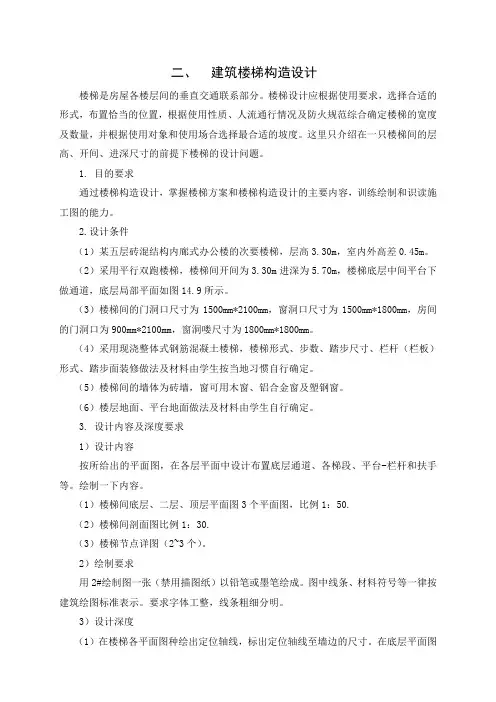

二、建筑楼梯构造设计楼梯是房屋各楼层间的垂直交通联系部分。
楼梯设计应根据使用要求，选择合适的形式，布置恰当的位置，根据使用性质、人流通行情况及防火规范综合确定楼梯的宽度及数量，并根据使用对象和使用场合选择最合适的坡度。
这里只介绍在一只楼梯间的层高、开间、进深尺寸的前提下楼梯的设计问题。
1. 目的要求通过楼梯构造设计，掌握楼梯方案和楼梯构造设计的主要内容，训练绘制和识读施工图的能力。
2.设计条件（1）某五层砖混结构内廊式办公楼的次要楼梯，层高3.30m，室内外高差0.45m。
（2）采用平行双跑楼梯，楼梯间开间为3.30m进深为5.70m，楼梯底层中间平台下做通道，底层局部平面如图14.9所示。
（3）楼梯间的门洞口尺寸为1500mm*2100mm，窗洞口尺寸为1500mm*1800mm，房间的门洞口为900mm*2100mm，窗洞喽尺寸为1800mm*1800mm。
（4）采用现浇整体式钢筋混凝土楼梯，楼梯形式、步数、踏步尺寸、栏杆（栏板）形式、踏步面装修做法及材料由学生按当地习惯自行确定。
（5）楼梯间的墙体为砖墙，窗可用木窗、铝合金窗及塑钢窗。
（6）楼层地面、平台地面做法及材料由学生自行确定。
3. 设计内容及深度要求1）设计内容按所给出的平面图，在各层平面中设计布置底层通道、各梯段、平台-栏杆和扶手等。
绘制一下内容。
（1）楼梯间底层、二层、顶层平面图3个平面图，比例1：50.（2）楼梯间剖面图比例1：30.（3）楼梯节点详图（2~3个）。
2）绘制要求用2#绘制图一张（禁用描图纸）以铅笔或墨笔绘成。
图中线条、材料符号等一律按建筑绘图标准表示。
要求字体工整，线条粗细分明。
3）设计深度（1）在楼梯各平面图种绘出定位轴线，标出定位轴线至墙边的尺寸。
在底层平面图中绘出楼梯间墙、门窗，楼梯踏步平台及栏杆扶手、折断线，以各层地面为基准标注楼梯的上、下指示箭头，并在上行指示线旁注明到上层的步数和踏步尺寸。
（2）在楼梯各层平面图中注明中间到上层的步数和踏步尺寸。
