建筑构造与识图题第二章

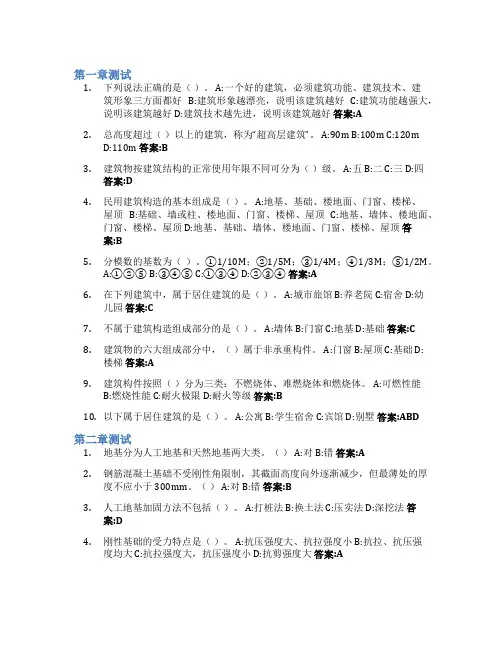

第一章测试1.下列说法正确的是（）。

A:一个好的建筑，必须建筑功能、建筑技术、建筑形象三方面都好B:建筑形象越漂亮，说明该建筑越好C:建筑功能越强大，说明该建筑越好 D:建筑技术越先进，说明该建筑越好答案:A2.总高度超过（）以上的建筑，称为“超高层建筑”。

A:90m B:100m C:120mD:110m 答案:B3.建筑物按建筑结构的正常使用年限不同可分为（）级。

A:五 B:二 C:三 D:四答案:D4.民用建筑构造的基本组成是（）。

A:地基、基础、楼地面、门窗、楼梯、屋顶B:基础、墙或柱、楼地面、门窗、楼梯、屋顶C:地基、墙体、楼地面、门窗、楼梯、屋顶 D:地基、基础、墙体、楼地面、门窗、楼梯、屋顶答案:B5.分模数的基数为（）。

①1/10M；②1/5M；③1/4M；④1/3M；⑤1/2M。

A:①②⑤ B:③④⑤ C:①③④ D:②③④ 答案:A6.在下列建筑中，属于居住建筑的是（）。

A:城市旅馆 B:养老院 C:宿舍 D:幼儿园答案:C7.不属于建筑构造组成部分的是（）。

A:墙体 B:门窗 C:地基 D:基础答案:C8.建筑物的六大组成部分中，（）属于非承重构件。

A:门窗 B:屋顶 C:基础 D:楼梯答案:A9.建筑构件按照（）分为三类：不燃烧体、难燃烧体和燃烧体。

A:可燃性能B:燃烧性能 C:耐火极限 D:耐火等级答案:B10.以下属于居住建筑的是（）。

A:公寓 B:学生宿舍 C:宾馆 D:别墅答案:ABD第二章测试1.地基分为人工地基和天然地基两大类。

（） A:对 B:错答案:A2.钢筋混凝土基础不受刚性角限制，其截面高度向外逐渐减少，但最薄处的厚度不应小于300mm。

（） A:对 B:错答案:B3.人工地基加固方法不包括（）。

A:打桩法 B:换土法 C:压实法 D:深挖法答案:D4.刚性基础的受力特点是（）。

A:抗压强度大、抗拉强度小 B:抗拉、抗压强度均大 C:抗拉强度大，抗压强度小 D:抗剪强度大答案:A5.为了避免地表土对基础的“扰动”，基础埋深不得过小，一般不小于（）。

建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。

2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。

3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。

4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。

5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。

6.绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。

7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm （宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。

8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。

2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。

3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。

4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。

5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。

6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。

9、中文旳书写才采用长仿宋体。

10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。

11.数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。

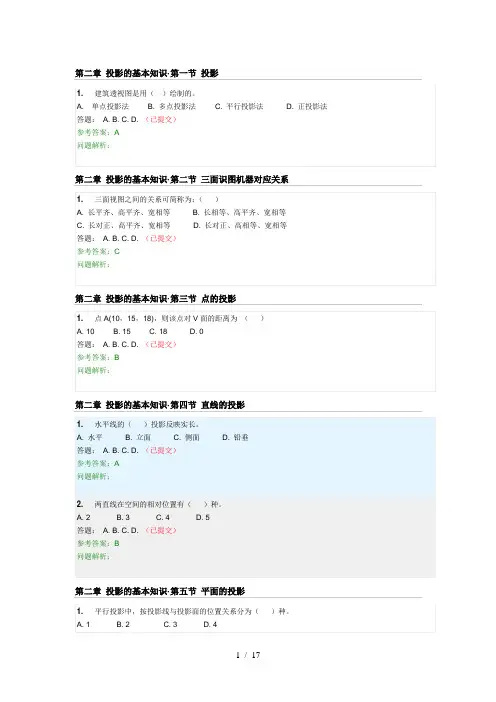

第二章投影的基本知识·第一节投影第二章投影的基本知识·第二节三面识图机器对应关系第二章投影的基本知识·第三节点的投影第二章投影的基本知识·第四节直线的投影第二章投影的基本知识·第五节平面的投影第七章建筑施工图的识读·第一节施工图基础第七章建筑施工图的识读·第二节总平面图第七章建筑施工图的识读·第三节建筑平面图第七章建筑施工图的识读·第四节建筑立面图第七章建筑施工图的识读·第五节建筑剖面图第七章建筑施工图的识读·第六节建筑施工图的绘制第八章建筑结构图的识读·第二节钢筋混凝土结构平面图第八章建筑结构图的识读·第三节钢筋混凝土构件详图第八章建筑结构图的识读·第四节基础图第八章建筑结构图的识读·第五节钢结构图第九章水电施工图的识读·第一节室内给水施工图及其识读问题解析：3.室内给水系统布置方式若按水平干管敷设位置的不同，可分为（）和上行下给式两种。

A. 上行上给式B. 上行下给式C. 下行上给式D. 下行下给式答题： A. B. C. D. （已提交）参考答案：C问题解析：第九章水电施工图的识读·第二节室内排水施工图及其识读1.给水排水工程是现代城市建设的重要组成部分，（）指污水（生活、粪便、生产等污水）排除、污水处理、处理后污水的排放等工程。

A. 给水工程B. 排水工程答题： A. B. C. D. （已提交）参考答案：B问题解析：2.室内给水排水工程图，队平面布置图外还应配以（）（通常画成斜轴测图）表示给水管的空间布置情况。

A. 平面图B. 立面图C. 侧面图D. 立体图答题： A. B. C. D. （已提交）参考答案：D问题解析：3.室内排水工程图包括室内排水管网平面布置图和室内排水管网（）。

A. 平面图B. 立面图C. 轴测图D. 侧面图答题： A. B. C. D. （已提交）参考答案：C问题解析：第九章水电施工图的识读·第三节室内电气、照明施工图及其识读1.悬挑梁只有一边支承，因而其主要受力钢筋摆在板的上方，分布钢筋放在主要受力筋的下表面，板厚为挑长的。

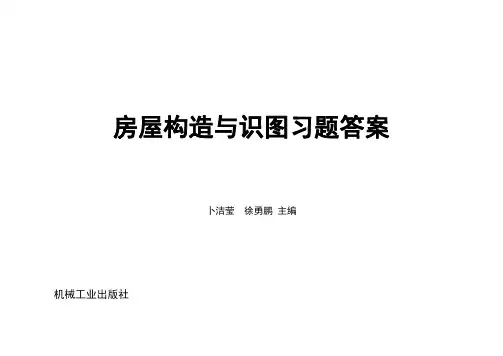

房屋构造与识图习题答案卜洁莹徐勇鹏主编机械工业出版社房屋构造与识图习题答案主编卜洁莹徐勇鹏副主编牛佳刘卓参编姜轶高会艳贾凇陈越乔博主审严峻机械工业出版社2前言本习题答案与卜洁莹、徐勇鹏主编的房屋构造与识图习题集配套使用。

本习题答案由卜洁莹、徐勇鹏任主编，牛佳、刘卓任副主编，姜轶、高会艳、贾凇、陈越参编，严峻主审。

由于成书时间仓促和编者水平有限，书中疏漏之处在所难免，恳请读者在使用过程中给予指正并提出宝贵意见。

3目录第一章房屋建筑制图的基本知识第二章投影的基本知识第三章立体的投影第四章剖面图和断面图第五章民用建筑概述第六章基础与地下室第七章墙体第八章楼地层第九章屋顶第十章楼梯第十一章窗与门第十二章变形缝第十三章民用建筑工业化第十四章工业建筑第十五章房屋建筑工程图的基本知识第十六章建筑施工图4第一章房屋建筑制图的基本知识1.1线形练习1.完成图形中左右对称的各种图线。

2.在空白位置抄绘下列图形。

561.2图样的比例及尺寸标注按给定比例量取尺寸，并标注在图上（尺寸数字取整数）。

7第二章投影的基本知识2.1三面投影图1.将立体图的图号填入对应的H 面投影图括号内。

（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（4）（2）（1）（7）（6）（5）（10）（3）（9）（8）82.将立体图的图号填入对应的V 、W 面投影图括号内。

（1）（2）（3）（4）（5）（6）（6）（5）（3）（4）（2）（1）93.根据立体图将投影图中的漏线补齐。

104.已知形体的两面投影图及其立体图，补画其第三面投影。

（1）（2）（3）（4）115.已知形体的立体图，画出其三面投影图（从立体图上量取尺寸）。

（1）（2）12（3）（4）132.2点的投影1.已知A 、B 两点的立体图，求作其投影图。

2.已知各点的两面投影，画出它们的第三投影和立体图。

143.已知空间点A （25，10，20）作三面投影图和立体图（单位mm ）。

《建筑识图与房屋构造》课后习题答案（1）第一章制图基本知识1、什么是投影？投影分为几类？形体的影子就发展成为能满足生产需要的投影图，简称投影。

分为中心投影和平行投影。

2、正投影有哪些特点？1）真实性2）积聚性3）类似性4）从属性5）定比性6）平行不变性3、什么是三等关系？V、H两面投影都反映形体的长度，展开后所反映形体的长度不变，因此画图时必须使它们左右对齐，即“长对正”的关系；同理，H、W面投影都反映形体的宽度，有“宽相等”的关系；V、W面投影都反映形体的高度，有“高平齐”的关系，总称为“三等关系”。

4、形体的三面投影图是怎样形成的?将形体置于三面投影体系中，且形体在观察者和投影面之间。

形体靠近观察者一面称为前面，反之称为后面。

由观察者的角度出发，定出形体的左、右、上、下四个面。

由安放位置可知，形体的前、后两面均与V面平行，顶底两面则与H面平行。

用三组分别垂直于三个投影面的投射线对形体进行投影，就得到该形体在三个投影面上的投影。

5、点的投影和坐标有怎样的关系?把三投影面体系当作直角坐标系，则各投影面就是坐标面，各投影轴就是坐标轴,点到三个投影面的距离，就是相应的坐标数值。

空间A点的坐标可表示为: A (X,Y,Z)；而点的每个投影只反映两个坐标，其投影与坐标的关系如下：（1）A点的H面投影a可反映该点的X和Y坐标；（2）A点的V面投影a′可反映该点的X和Z坐标；（3）A点的W面投影a″可反映该点的Y和Z坐标6、如何判别两点的相对位置?空间两点的相对位置是以其中某一点为基准来判断另一点在该点的前后、左右、上下的位置，这可用点的坐标值的大小或两点的坐标差来判定。

具体的说就是：X坐标大者在左边，X坐标小者在右边；Y坐标大者在前边，Y坐标小者在后边；Z坐标大者在上边，Z坐标小者在下边。

7.什么是重影点? 如何判别重影点的可见性?当空间两点位于某一投影面的同一投射线上时，则此两点在该投影面上的投影重合，此两点称为对该投影面的重影点。

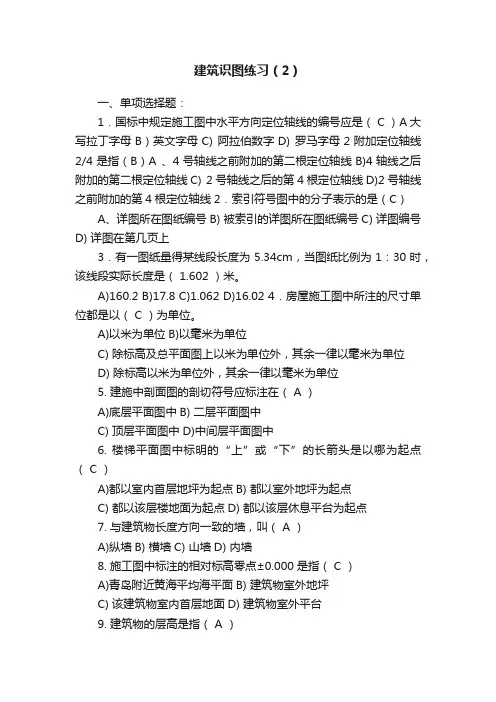

《建筑构造与识图》习题库及答案建筑识图部分：一、单选题：（每题1分）1、表示为（B ）。

A.A号轴线之后的第三根附加轴线B.A号轴线之前的第三根附加轴线C.0A号轴线之后的第三根附加轴线D.0A号轴线之前的第三根附加轴线2、定位轴线应用（ D ）绘制。

A．中粗实线 B．细实线 C．虚线 D．细点划线3、定位轴线的端部圆圈直径为（A）A.10mmB.14mmC. 24mmD.没有要求4、定位轴线的端部圆圈线型为（C）A.粗实线B.中实线C.细实线D.细虚线5、横向定位轴线是从图纸的左下角开始用（A）表示。

A.从左往右用①-⑩等表示B.从上往下用A-G等表示C.从右往左用①-⑩等表示D.从下往上用A-G等表示6、在建筑平面图中，纵向定位轴线用拉丁字母并按（D）顺序编号A、从左向右B、从右向左C、从上向下D、从下向上7、对于（A），一般用分轴线表达其位置。

A.隔墙B.柱子C.大梁D.屋架8、房间的（ A）是指平面图中相邻两道横向定位轴线之间的距离。

A．开间 B．进深 C．层高 D．总尺寸9、、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（C）是不得用于轴线编号的。

A、H、K、ZB、I、O、QC、I、O、ZD、E、G、K10、指北针的圆圈直径宜为（C）。

A. 14mmB.18mmC.24mmD.30mm11、详图符号应以粗实线画出，直径为（B）mm。

A．12 B.14 C.16 D.1812、建筑物及其构配件在装修、抹灰以后表面的相对标高称为（ A ）。

A.建筑标高B.结构标高C.相对标高D.绝对标高13、总平面图中室外地面整平标高标注的是（D）。

A.建筑标高B.结构标高C.相对标高D.绝对标高14、相对标高的零点正确的注写方式为（A ）。

A. ±0.000B. -0.000C. +0.000D.无特殊要求15、相对标高是以建筑的（）高度为零点参照点。

A、基础顶面B、基础底面C、室外地面D、室内首层地面16、建筑剖面图及其详图中注写的标高为（ A ）。

完整版)建筑识图与构造试题及答案D．管道布置图E．排水接口图3、建筑工程的施工组织设计应包括( )。

A．施工方案B．安全生产方案C．物资采购方案D．质量控制方案E．环境保护方案4、建筑物的防水材料主要包括( )。

A．沥青防水材料B．聚氨酯防水材料C．水泥防水材料D．聚乙烯防水材料E．丙烯酸防水材料一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于16m，建筑总高度大于100m时为超高层建筑。

2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为框架结构。

3．一般建筑跨度30m以上的大跨度建筑采用空间结构。

4．建筑物的耐久等级为二级时其耐久年限为50~100年，适用于一般性建筑。

5．建筑物的设计使用年限为50年，适用普通房屋和构筑物。

6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限1小时以上的非燃烧体。

7．大型门诊楼属于二级工程等级。

8．模数60M的数值是6000mm，经常用于柱距或开间。

9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看建筑平面图。

10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是房屋的开间、进深。

11．下列选项中，不是建筑剖面图所表达的内容的是外墙表面装修的做法。

12．基础埋深不得过小，一般不小于300mm。

二.多选题(每小题3分,共12分)1、建筑物材料使用效果主要可从实用性、耐久性、经济性、装饰效果、环保性方面来评价。

2、室内排水施工图的组成主要包括排水平面图、纵断面图、系统轴侧图、管道布置图、排水接口图。

3、建筑工程的施工组织设计应包括施工方案、安全生产方案、物资采购方案、质量控制方案、环境保护方案。

4、建筑物的防水材料主要包括沥青防水材料、聚氨酯防水材料、水泥防水材料、聚乙烯防水材料、丙烯酸防水材料。

地下室层4.电动机、传动机构、轿厢5.采光、通风、美观四．判断题（FTFFTFTFFF）五．解释题1.伸缩缝是建筑物中为避免由于温度变化引起的热胀冷缩而设置的缝隙，可以缓解建筑物的变形和开裂。

智慧树知到《建筑构造与识图》章节测试答案第一章1、建筑物的设计使用年限为50年，适用（）。

A.临时性结构B.易于替换的结构构件C.普通房屋和构筑物D.纪念性建筑和特别重要的建筑结构答案: 普通房屋和构筑物2、除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A.16m，20层B.16m，40层C.24m，100层D.24m，100m答案: 24m，100m3、结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A.砌体结构B.框架结构C.板墙结构D.空间结构答案: 框架结构4、按建筑物主体结构的耐久年限，二级建筑物为（）A.25～50年B.40～80年C.50～100年D.100年以上答案: 50～100年5、建筑物的耐火等级分为（）级。

A.1B.2C.3D.4答案: 46、建筑等级一般按耐久年限、耐火等级和（）进行划分。

A.重要性B.耐水性C.抗震性D.坚固性答案: 重要性7、民用建筑中的开间，进深等其他模数尺寸是选用（）。

A.1／2ＭB.1ＭC.3ＭD.6Ｍ答案: 3Ｍ8、基本模数的数值为（），1M=（）。

A.100mm ，100mmB.100mm ，10mmC.10mm ，100mmD.10mm ，10mm答案: 100mm ，100mm9、新的建筑方针有（）。

A.适用B.安全C.经济D.美观答案: 适用,安全,经济,美观10、建筑按使用功能分为（）三大类。

A.工业建筑B.民用建筑C.商业建筑D.农业建筑答案: 工业建筑,民用建筑,农业建筑11、影响建筑构造的因素有（）。

A.外加环境的影响B.建筑技术条件的影响C.经济条件的影响D.地质的影响答案: 外加环境的影响,建筑技术条件的影响,经济条件的影响12、建筑构造的设计原则是（）。

A.结构坚固、耐久B.应用先进技术C.合理降低造价D.注意美观大方答案: 结构坚固、耐久,应用先进技术,合理降低造价,注意美观大方13、耐火等级标准主要根据房屋主要构件的燃烧性能和它的耐火极限来确定。
