Protel_DXP使用教程(新)

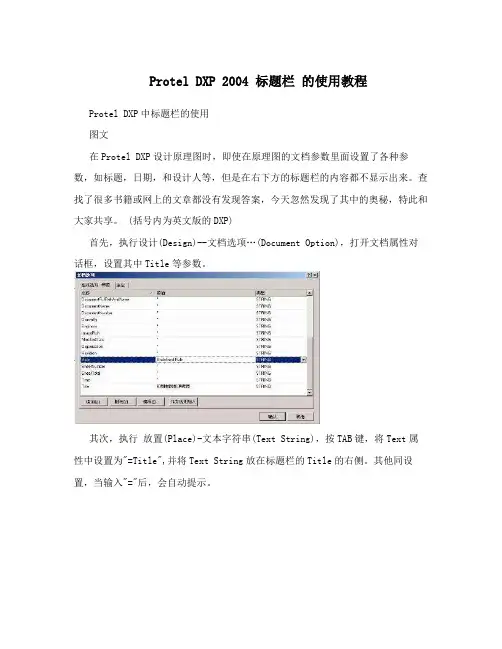

Protel DXP 2004 标题栏的使用教程Protel DXP中标题栏的使用
图文
在Protel DXP设计原理图时，即使在原理图的文档参数里面设置了各种参数，如标题，日期，和设计人等，但是在右下方的标题栏的内容都不显示出来。

查找了很多书籍或网上的文章都没有发现答案，今天忽然发现了其中的奥秘，特此和大家共享。

(括号内为英文版的DXP)
首先，执行设计(Design)--文档选项…(Document Option)，打开文档属性对话框，设置其中Title等参数。

其次，执行放置(Place)-文本字符串(Text String)，按TAB键，将Text属性中设置为"=Title",并将Text String放在标题栏的Title的右侧。

其他同设置，当输入"="后，会自动提示。

第三，执行 工具(Tool)-原理图优先设定(Schematic Preference)，切换到 Graphic Editing ，选中其中的 转换特殊字符串(Convert Special Strings)。

单击确认,OK,，你会发现见面的标题栏中的内容都显示出来了，如果没有设置的参数以*号表示出来。

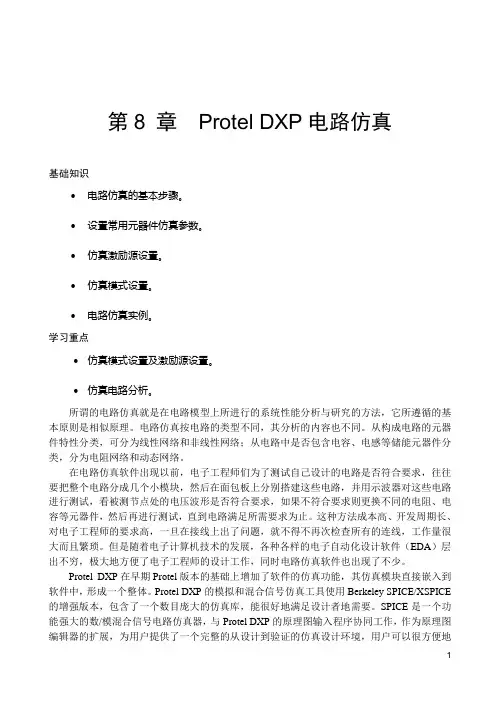

第8 章Protel DXP电路仿真基础知识∙电路仿真的基本步骤。

∙设置常用元器件仿真参数。

∙仿真激励源设置。

∙仿真模式设置。

∙电路仿真实例。

学习重点∙仿真模式设置及激励源设置。

∙仿真电路分析。

所谓的电路仿真就是在电路模型上所进行的系统性能分析与研究的方法，它所遵循的基本原则是相似原理。

电路仿真按电路的类型不同，其分析的内容也不同。

从构成电路的元器件特性分类，可分为线性网络和非线性网络；从电路中是否包含电容、电感等储能元器件分类，分为电阻网络和动态网络。

在电路仿真软件出现以前，电子工程师们为了测试自己设计的电路是否符合要求，往往要把整个电路分成几个小模块，然后在面包板上分别搭建这些电路，并用示波器对这些电路进行测试，看被测节点处的电压波形是否符合要求，如果不符合要求则更换不同的电阻、电容等元器件，然后再进行测试，直到电路满足所需要求为止。

这种方法成本高、开发周期长、对电子工程师的要求高，一旦在接线上出了问题，就不得不再次检查所有的连线，工作量很大而且繁琐。

但是随着电子计算机技术的发展，各种各样的电子自动化设计软件（EDA）层出不穷，极大地方便了电子工程师的设计工作，同时电路仿真软件也出现了不少。

Protel DXP在早期Protel版本的基础上增加了软件的仿真功能，其仿真模块直接嵌入到软件中，形成一个整体。

Protel DXP的模拟和混合信号仿真工具使用Berkeley SPICE/XSPICE 的增强版本，包含了一个数目庞大的仿真库，能很好地满足设计者地需要。

SPICE是一个功能强大的数/模混合信号电路仿真器，与Protel DXP的原理图输入程序协同工作，作为原理图编辑器的扩展，为用户提供了一个完整的从设计到验证的仿真设计环境，用户可以很方便地对仿真器进行设置、运行、仿真工作更加轻松自如。

电路分析与设计必须先要有功能强大的软件做支持。

目前国内外作用最为广泛的通用电路仿真技术应是SPICE。

SPICE已经发展成为一个大家族，在大型计算机、工作站和PC机上都有可运行的版本。

5、显示模式工具栏
1、mode按钮：单击该按钮可从弹出的下拉列表中当前原件选择一种显示 模式。元件模式有normal、de-morgan和IEEE三种，并不是所有元件 库都有这三种模式。 2、添加按钮：可为当前元件添加一种显示模式。 3、删除按钮：可删除当前显示模式。 4、前移按钮：可切换到前一种显示模式。 5、后移按钮：可切换到下一种显示模式。 执行菜单view-toolbars-mode，可实现mode工具栏的显现或隐藏。
2、添加元件引脚 元件引脚给出了一个元件的电气属性， 同时又定义了该元件上的电气连接点。 每个引脚又具有图形属性，如引脚的 长度、颜色、宽度等。 1）执行菜单命令place-pins（p,p)，或 直接单击绘图工具栏sch lib drawing上的放置引脚工具。 2）放置之前，按tab键显示pin properties对话框，在对话框可以编 辑引脚的属性。 3）按表中设置各引脚属性和在元件的边 框上放置引脚。 4）执行菜单命令file-save（ctrl+s）， 或直接单击保存按钮，保存编辑后的 元件库。
1、绘制元件的外形 元件的外形是元件符号的轮廓，元件轮廓不具备 电气特性。 1）确定参考点。edit-jump-origin（快捷键 ctrl+home）。使光标指向图纸的原点，并自 动将图纸放在编辑器的中心位置。 2）执行菜单tools-document options（快捷键 T,D)，打开library editor workspace对话 框。设定捕捉格栅为10、自定义图纸尺寸为 800*600，其他选项采用默认值。 3)要创建AT89C2051单片机，先定义元件边框。 执行菜单命令place-rectangle（P,R),设置 矩形坐标为（-50，-90）、（-50,90）、 （50,90）和（50，-90），在该区域内放置 一个矩形。

Protel DXP 指导教程（一）欢迎使用Protel DXPProtel DXP 设计探索者设计文件夹是怎样保存的创建一个新项目创建一个新的原理图图纸将原理图图纸添加到项目设置原理图选项绘制原理图定位元件和加载元件库欢迎使用Protel DXP欢迎来到Protel DXP世界--Protel DXP是一款Windows NT/XP的全32位电子设计系统。

Protel DXP提供一套完全集成的设计，这些工具让你很容易地将你的设计从概念形成最终的板设计。

所有的Protel DXP工具需要在一个单一应用环境--设计探索者（the Design Explorer）中运行。

启动Protel DXP，设计探索者打开，将你所有的设计工具放在你的手指尖。

你将从一个单一的、一致的、个性化的用户环境受益。

这个教程的设计是为了为你提供一个怎样建立一张原理图、从PCB更新设计信息以及产生生产输出文件的预览。

Protel DXP设计探索者设计探索者是你与你的设计和设计工具的界面。

要启动Protel并打开设计探索者，从Windows开始菜单选择Programs ? Altium ? Protel DXP。

当你打开ProtelDXP后，将显示最常用的初始任务以便方便选择（如图）。

在你建立了你的设计文件夹后，你就能在编辑器之间转换，例如，原理图编辑器和PCB编辑器。

设计探索者将根据你当前所工作的编辑器来改变工具栏和菜单。

一些工作区面板的名字最初也会显示在工作区右下角。

在这些名字上点击将会弹出面板，这些面板可以通过移动、固定或隐藏来适应你的工作环境。

下图展示了当几个文件和编辑器同时打开并且窗口进行平铺时的设计探索者。

设计文件怎样保存Protel DXP将所有的设计文件和输出文件都作为个体文件保存在你的硬盘。

你可以使用Windows Explorer来查找。

项目文件可以的建立可以包含设计文件的连接，这样使得设计验证和同步成为可能。
