全站仪教程(适合新人)基础版

全站仪的操作方法
1. 设置基准点：先在测量区域内找到一个固定的基准点，然后放置三角形基座，将全站仪底座放置在三角形基座上。

在全站仪上设置基准点坐标，这样全站仪就能根据基准点坐标对整个区域进行测量。

2. 连接设备：将蓝牙设备连接到全站仪上。

3. 定位仪器：全站仪架设完毕后，按下开机按钮，等待全站仪启动。

启动后，对仪器进行水平调整，最后使用自动调平功能来确保仪器水平。

4. 校准仪器：使用三脚架对仪器进行校准，准确度取决于该步骤是否完成得好。

5. 设置参数：在菜单中打开总站参数设置功能，设置像距、俯仰角度、水平角度和水平旋转，以此调整仪器设置。

6. 设置目标点：将棱镜架的棱镜放置在需要测量的点上，并使用棱镜板设置棱镜高度和重心。

7. 连接目标点：将测量员向目标点移动，当全站仪找到了目标点后，就会记录下该点的坐标。

8. 下一目标点：将棱镜架移动到下一个目标点，重复步骤7。

9. 完成测量：当完成所有需要测量的目标点后，记录下测量数据，并使用导出菜单将数据导出到计算机或其他设备。

10. 检查数据：检查数据并进行必要的修正。

全站仪的基本使用步骤全站仪是一种用于测量地面点的空间坐标和角度的高精度测量仪器。

它由光学、机械和电子三部分组成，广泛应用于土木工程、建筑工程、矿山勘探等领域。

本文将介绍全站仪的基本使用步骤，帮助初学者快速上手。

步骤一：准备工作在开始使用全站仪之前，需要进行一些准备工作：1.选择合适的全站仪：根据实际需求选择型号和品牌，确保满足测量要求。

2.检查设备：检查全站仪是否完好无损，包括镜头、显示屏、电池等部分。

3.安装三脚架：将三脚架打开并调整至合适的高度，确保稳定性。

4.调平全站仪：使用调平器或水平管等工具将全站仪调平，以确保后续测量的准确性。

步骤二：设置基准点在进行实际测量之前，需要设置一个基准点作为参考。

可以选择已知坐标的点作为基准点，或者通过GPS等方式获取基准点的坐标。

1.安装反射器：在基准点上安装一个反射器，确保全站仪能够精确测量到该点的坐标。

2.测量基准点：将全站仪对准基准点上的反射器，并进行测量。

根据测量结果，记录下基准点的坐标。

3.设置坐标系统：根据实际需求，选择合适的坐标系统，并将基准点的坐标设置为原点。

步骤三：进行目标测量在完成了前两个步骤后，就可以开始进行目标测量了。

目标可以是建筑物、地形等需要测量的对象。

1.选择目标：根据实际需求，在全站仪上选择需要测量的目标。

可以通过镜头放大、调整焦距等方式精确定位目标。

2.锁定目标：将全站仪对准目标，并使用水平和垂直角度锁定目标。

在锁定过程中，可以通过观察显示屏上的图像调整角度，确保精确锁定。

3.测量距离：使用全站仪内置的距离测量功能，对目标进行距离测量。

根据实际情况，可以选择单次测量或连续测量模式。

4.记录坐标：根据测量结果，记录下目标点的坐标。

可以通过全站仪的数据存储功能进行保存，或者直接手动记录。

步骤四：数据处理与分析在完成了目标测量后，需要对测得的数据进行处理与分析，以得到最终的结果。

1.导出数据：将全站仪中存储的数据导出到计算机或其他设备中。

全站仪使⽤教程很详细的哦⽤全站仪进⾏⼯程施⼯放样第⼀章 TOPCON GTS-312 全站仪的使⽤⼀、仪器外观和功能说明1、仪器外观图 1 ： GTS-312 全站仪外观及各部件名称2、⾯板上按键功能——进⼊坐标测量模式键。

◢ ——进⼊距离测量模式键。

ANG ——进⼊⾓度测量模式键。

MENU ——进⼊主菜单测量模式键。

ESC ——⽤于中断正在进⾏的操作，退回到上⼀级菜单。

POWER ——电源开关键◢◣ ——光标左右移动键▲▼ ——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显⽰屏上相应位置显⽰的命令。

3、显⽰屏上显⽰符号的含义V ——竖盘读数； HR ——⽔平读盘读数（右向计数）； HL ——⽔平读盘读数（左向计数）；HD ——⽔平距离； VD ——仪器望远镜⾄棱镜间⾼差； SD ——斜距； * ——正在测距；N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶⽅向坐标，相当于⾼程H 。

⼆、⾓度测量模式功能：按 ANG 键进⼊，可进⾏⽔平⾓、竖直⾓测量，倾斜改正开关设置。

三、距离测量模式功能：先按◢键进⼊，可进⾏⽔平⾓、竖直⾓、斜距、平距、⾼差测量及 PSM 、 PPM 、距离单位等设置四、坐标测量模式功能：按进⼊，可进⾏坐标（N，E ，H）、⽔平⾓、竖直⾓、斜距测量及 PSM 、 PPM 、距离单位等设置。

五、主菜单模式功能：按 MENU 进⼊，可进⾏数据采集、坐标放样、程序执⾏、内存管理、参数设置等。

1、 MEMORY MGR.( 存储管理 )2、PROGRAM( 程序 )3、PARAMETRERS( 参数设置 )存储管理菜单操作可参见下图2 。

图2：存储管理操作菜单六、全站仪的主要功能介绍说明：测量前，，进⼊距离测量或坐标测量模式，再按第1页的 S/A （ F3 ）。

1、棱镜常数PRISM的设置——原配棱镜设置为0，国产棱镜设置为-30mm。

全站仪使用方法全站仪使用方法全站仪是一种高精度的测量仪器，广泛应用于建筑、土木工程和测绘等领域。

它能够实现对水平角、垂直角和距离的测量，大大提高了测量的效率和精度。

本文将介绍全站仪的基本使用方法，帮助您快速上手并正确操作全站仪。

1. 准备工作在开始使用全站仪之前，需要进行一些准备工作：- 确保仪器处于稳定的水平状态，可以通过调整三脚架来达到水平。

- 确保仪器电池电量充足，以免在测量过程中电量不足导致中断。

- 确保仪器的测量棒或反射镜干净无尘，以确保测量精度。

2. 开机与校准接下来是全站仪的开机与校准步骤：- 按下电源按钮，等待全站仪启动完成。

- 根据仪器型号选择合适的校准方式，通常有水平校准和垂直校准两种方式。

- 按照仪器说明书的要求进行校准，保证全站仪的测量准确性。

3. 基本测量操作全站仪的基本测量操作包括测量角度和测量距离两个方面。

3.1 测量角度- 对准目标点，通过调整全站仪的望远镜确保目标点位于准星上。

- 按下测量按钮进行角度测量，并记录测量结果。

- 如果需要连续测量多个点的角度，可以选择仪器上的自动测量功能。

3.2 测量距离- 对准目标点，通过调整全站仪的望远镜确保目标点位于测距杆或反射镜上。

- 按下测量按钮进行距离测量，并记录测量结果。

- 如果需要连续测量多个点的距离，可以选择仪器上的连续测量功能。

3.3 数据处理与导出全站仪通常配备了数据处理与导出功能，方便用户将测量数据传输到电脑或其他设备上进行进一步分析和处理。

- 通过连接数据线或蓝牙等方式将测量数据传输到电脑上。

- 使用相应的数据处理软件对测量数据进行处理和分析。

- 根据实际需求将处理后的数据导出为常见的数据格式，如Excel、CSV等。

4. 注意事项在使用全站仪进行测量时，还需要注意以下事项：- 避免在强风、雨雪等恶劣天气条件下进行测量，以免影响测量精度。

- 在进行长距离测量时，应考虑大地曲率和大地方位角的影响，选择合适的校正方式。

使用全站仪的基本步骤全站仪是一种测量仪器，广泛应用于建筑、土木工程、道路施工等领域。

全站仪具有高精度的定位和测量功能，能够准确测量位置、高程、角度和距离等参数。

下面将介绍使用全站仪的基本步骤，以帮助初学者顺利进行测量工作。

1. 设置全站仪将全站仪放置在一个平稳的支架上，并保持水平。

然后，打开全站仪的电源开关，并等待其初始化过程完成。

接下来，根据实际测量需求，在全站仪上设置正确的参考系统、坐标系及单位。

2. 设置目标点根据实际测量需求，在目标点上设置反射棱镜。

反射棱镜是全站仪测量的目标，通过测量反射棱镜上的光信号来确定目标点的位置和参数。

3. 连接仪器将全站仪与电脑或数据采集器进行连接，确保有效的数据传输和处理。

可以使用数据线或者无线连接方式，根据实际需求选择合适的连接方式。

4. 进行测量在进行测量之前，需要确保全站仪和反射棱镜之间的可见性。

使用全站仪的望远镜对准目标点，并通过观测器上的准星确定测量目标。

然后，触发全站仪进行测量，并等待测量结果的返回。

5. 记录数据和分析在完成每次测量之后，及时记录返回的测量数据，并进行必要的数据处理和分析。

可以使用测量软件对数据进行处理，计算出所需的位置、高程、角度和距离等参数。

6. 移动目标点如果需要在多个点进行测量，可以移动全站仪和反射棱镜到下一个目标点。

在移动之前，需要确保全站仪的位置和朝向与上一个目标点保持一致。

7. 校准和校验定期对全站仪进行校准和校验，以确保其测量结果的准确性和可靠性。

校准包括对仪器进行水平校准、垂直校准和角度校准等。

校验可以通过对已知控制点进行测量和比对，验证全站仪的测量精度。

8. 数据输出和报告在完成所有测量任务后，将测量数据导出并生成相应的报告。

报告中应包含测量结果、误差分析和绘制的图表等内容，以便于后续的数据分析和工程应用。

使用全站仪进行测量需要按照一定的步骤进行操作。

设置仪器、目标点和数据连接是准备阶段，实际测量、数据记录和分析是核心阶段，校准和校验是保证测量结果准确性的关键，数据输出和报告是对测量结果的总结和应用。

全站仪操作步骤及方法
以下为全站仪的基本操作步骤及方法：
1. 设置全站仪：将全站仪放在测量点上的三脚架上，并使用水平仪进行水平调节，确保全站仪水平稳定。

2. 安装测杆或测杆卡：将测杆或测杆卡安装在全站仪上，确保其安装牢固。

3. 连接电源：通过电源线连接全站仪和电源插座，然后按下电源按钮启动全站仪。

4. 进行辅助定位：在进行测量之前，通常需要进行辅助定位，以确定全站仪所在位置的坐标。

5. 进行目标点测量：选择目标点进行测量，然后通过镜头观察目标点，使用全站仪的横轴和纵轴调节，使目标点准确对准十字线。

6. 记录测量数据：在观察测定点后，按下记录按钮，全站仪将自动记录测量数据，包括水平角、垂直角和斜距等信息。

7. 移动到下一个目标点：完成一个目标点的测量后，将全站仪移动到下一个目标点，并重复步骤5和6，直到完成所有目标点的测量。

8. 数据处理和分析：将测量数据导出到计算机中进行处理和分析，使用相应的软件进行地图绘制、坐标计算等工作。

9. 整理和保养设备：在使用全站仪结束后，将其摆放在安全的地方，清洁仪器，并及时保养，包括调整仪器的水平和校准仪器等。

请注意，在操作全站仪时应遵循相关的安全操作规程，并确保仪器的正常使用和维护。

全站仪使用步骤第一篇：全站仪使用步骤全站仪使用步骤：一、对中、整平1、架起脚架（最好三条腿成60度，提高稳定性；脚架中心尽量对准测站点；脚架高度适合测量员身高）；2、安装固定仪器（观看光学对中器，调整脚架方位使对中器中心圆圈对准测站点）3、整平：调整脚架高度，使圆水准器气泡居中（粗平）；调整螺旋按钮，使管水准器气泡居中（精平）。

二、全站仪使用1、开机，转动照准器，竖直角过零，屏幕上出现程序选项2、按FNC（功能键），找到坐标测量程序，按F2进入3、选设置测站按ENT键进入，输入测站点坐标，量取仪器高（地面至仪器盘左横线高度），输入仪器高和目标高（棱镜高），确定4、选设置后视按ENT键进入，输入后视点坐标，确定，照准后视点棱镜，选“是”5、选测量按ENT键进入，可直接测量后视点，检查测量坐标和已知坐标误差大小6、开始测量需观测点，找准目标棱镜，按F4测量，（测量是棱镜不能移动，否则仪器不能接受棱镜反射回来的红外线，不能得到坐标数据），按F1记录，设置点号名称，再存储（点号字母设置可先按SET键转换输入法，再按此键可取消输入法，输入数字）7、存储结束，开始下一点测量三、目标瞄准1、确定方向：看照准器上方准星，使目标、准星上突起和三角形尖端三者重合2、在目镜中寻找目标，如没有则下压照准器，方可找准目标，将目标棱镜确定在十字丝中心位置，拧紧水平、竖直制动（先水平后竖直），微调十字丝至棱镜中心，按键测量四、关机，长按电源键，直至屏幕显示关机；收入仪器箱时，松开水平、垂直制动，放好，关紧箱盖数据导出步骤：一、打开南方CASS7.0软件，点数据选项，读取全站仪数据，弹出窗口，仪器选科力达KTS400系列、调节波特率、数据位、奇偶校验、停止位等使其与全站仪数据匹配，选数据导出后存储路径，转换，根据弹出窗口提示操作二、打开全站仪、按ESC键、选择配置，按F4键进入，选通讯参数设置，按ENT键进入，调节波特率、数据位、奇偶校验、停止位等使其与电脑数据匹配南方CASS7.0几项功能使用步骤：一、展点：绘图处理→展野外测点点号（图上显示测量点各点点号）→展高程点（图上显示各点高程）；两数据同时显示时，关闭GCD，将所有点选中，点右键选移动，将点号上移适宜高度，使两数据错开，便与观看二、等高线：先将要生成等高线区域，圈定（范围要闭合），然后选等高线→建立DTM→由图面高程点生成→考虑陡坎→确定→回车→选边界→生成；等高线→绘制等高线；等高线绘制出后，只打开SJW图层，关闭其他所有图层，全选，删除，得出只有高程点和等高线三、方格网土方计算：确定要计算方量区域，工程应用→方格网土方计算→选定区域→选定坐标数据→斜面【基准点】→输入预计坡度→拾取基准点、向下方向上一点（该区域预定高程中间点以及斜面下方任一点，确定削坡方向）→输入基准点设计高程→调整适宜方格宽度→确定→看到图上一点，放大→点右键→缩放→点右键→范围缩放→计算出土方量第二篇：全站仪使用方法及使用步骤全站仪使用方法及使用步骤2009-08-04 12:55:56|分类：电脑 |标签： |举报 |字号大中小订阅全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。

全站仪基本操作步骤全站仪是一种用于测量地球表面上点的三维空间坐标的高精度仪器，广泛应用于土木工程、地质勘探、建筑施工等领域。

掌握全站仪的基本操作步骤对于工程测量人员来说至关重要。

下面将介绍全站仪的基本操作步骤。

1. 设置全站仪首先，将全站仪放置在一个平稳的基准面上，确保其水平。

然后打开仪器，进行初始化设置，包括校准水平仪、设置仪器的工作模式和测量单位等。

根据实际测量需要，选择合适的仪器设置。

2. 瞄准目标使用全站仪的望远镜对准需要测量的目标点，通过调整仪器的水平和垂直角度，确保目标点在准确的测量范围内。

在瞄准目标时，可以通过望远镜内的准线和横线进行调整，以确保测量的准确性。

3. 进行测量当目标点准确瞄准后，可以进行测量操作。

根据实际需要，可以选择测量水平角、垂直角、距离等参数。

全站仪会自动记录测量数据，并在显示屏上显示测量结果。

在测量过程中，需要确保仪器的稳定和准确性，避免外部干扰对测量结果产生影响。

4. 数据处理测量完成后，可以将测量数据导出到计算机或其他设备进行进一步处理。

通过数据处理软件，可以对测量结果进行分析、绘制图表、生成报告等操作，提高测量数据的可视化和准确性。

5. 仪器校准和维护定期对全站仪进行校准和维护是保证测量准确性的重要步骤。

在使用全站仪之前，需要进行仪器的校准，确保其准确性和稳定性。

同时，定期清洁仪器的镜头、传感器等部件，保持仪器的工作正常。

总的来说，全站仪的基本操作步骤包括设置仪器、瞄准目标、进行测量、数据处理和仪器校准和维护。

掌握这些操作步骤，可以提高测量的准确性和效率，确保工程测量的质量和可靠性。

希望以上内容对您有所帮助。

如果您还有其他问题，欢迎继续咨询。

全站仪入门使用方法全站仪是一种先进的测量仪器，广泛应用于道路、桥梁、楼房等建筑工程中，它具有测量精度高、稳定性好、测量速度快等优点，较多的工程项目已经使用了全站仪进行测量。

本文将为您介绍全站仪的入门使用方法，帮助您更好地掌握全站仪的测量技能。

一、准备工作全站仪使用前需要先进行一些准备工作，比如检查、校准、设置测向等。

首先需要检查电池电量，保证电量充足，避免在测量过程中出现断电情况。

接着需要进行校准，包括水平校准和垂直校准，以保证测量精度。

在进行水平校准时，需要保证全站仪架设水平，利用气泡管调节，使其在两个水平方向上保持平衡。

在进行垂直校准时，需要将全站仪的仪轴竖直于地面，利用仪器自带的下切镜来进行微调，使其保持竖直状态。

最后需要设置测向，将仪器设置为相对于北方的某一方向，以便进行方位角的测量。

二、测量工作当准备工作完成之后，就可以进行实际的测量工作了。

下面将介绍全站仪的测角、测距两种测量方法。

1、测角全站仪测角是利用仪器自带的望远镜和测角系统，通过观察目标点和基准点在仪器视野内的位置关系，测量目标点相对于基准点的水平角和垂直角。

全站仪的测角系统具有高精度、实时性强、自动化等优点，使得角度测量非常准确。

在测量过程中，目标点和基准点要保持水平和垂直方向，以保证测量数据的准确性。

首先将全站仪架设在基准点上，保持水平方向和放样线相同，观察目标点的位置，通过全站仪的光学系统进行测量，扫描目标点，按下全站仪上的“测量”键，测量角度并记录下来。

然后移动全站仪到目标点上，保持水平方向和放样线相同，观察基准点的位置，按下全站仪上的“测量”键，测量角度并记录下来。

最后，通过三角函数计算出两个点之间的水平角和垂直角。

2、测距全站仪测距是通过光电测距原理，利用红外线或激光器进行测距，既快捷、又准确。

在进行测距前需要进行基准高程的设置，通过对基准点进行高程测量，确定基准高程，以此为参考，对测量点进行高程测量。

在测量过程中，需要注意保持视线畅通、目标点明显，以保证测量精度。

使用全站仪测量的步骤与技巧全站仪是一种高精度测量仪器，广泛应用于工程测量、土地测绘、建筑施工等领域。

它可以同时测量水平角、垂直角和斜距，准确度高、操作简便，因此备受工程师和测量员的青睐。

本文将介绍使用全站仪进行测量的步骤与技巧，希望对初学者有所帮助。

一、准备工作在使用全站仪进行测量之前，首先需要进行一些准备工作。

首先，检查全站仪是否处于正常工作状态，包括电池电量、仪器的调准情况等。

其次，选择合适的测量基准点，并确保其地面平整、稳固，以保证测量的准确性。

此外，还需要根据实际情况选择合适的测量模式，如角度测量、距离测量等。

二、测量点的设置在进行测量之前，需要设置测量点。

首先，在测量点的位置上打上标记，以便于后续的测量工作。

在设置测量点时，应尽量选择平坦的地面，并避免有高大建筑物或大树等遮挡物的位置。

对于需要进行高程测量的点，可以使用水平标杆进行设置，以保证测量的准确性。

三、仪器的调准在开始测量之前，需要对全站仪进行调准。

调准的目的是确保全站仪测量的准确性和可靠性。

首先，进行水平仪的调准。

使用调准器找出水平仪的误差，并进行调整，使其准确水平。

其次，进行垂直仪的调准。

同样使用调准器找出垂直仪的误差，并进行调整，使其准确垂直。

最后，进行距离仪的调准。

使用标准板进行距离仪的校准，以保证测量的准确性。

四、进行测量在调准完成后，可以开始进行测量。

首先，选择合适的测量模式，如角度测量、距离测量等。

然后，将全站仪对准所需测点，并进行测量。

在进行角度测量时，应注意保持全站仪稳定，避免仪器晃动或受到外界干扰。

测量完成后，将测得的数据记录下来，并对其进行分析和处理。

五、数据处理与分析测量完成后，需要对所得数据进行处理和分析。

首先，将测得的角度和距离数据进行校正，以纠正由于测量误差等原因引起的偏差。

然后，可以使用相应的软件对数据进行进一步处理，如绘制测量平面图、计算测点坐标等。

最后，对处理后的数据进行分析，以帮助解决实际问题或评估测量结果的准确性。

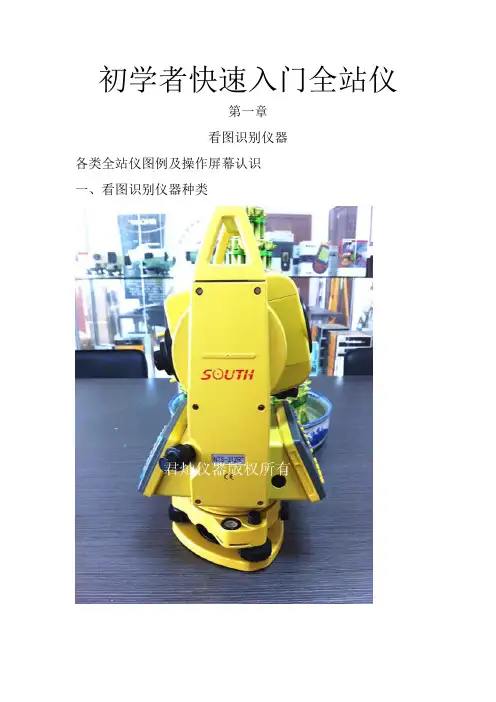

初学者快速入门全站仪第一章看图识别仪器各类全站仪图例及操作屏幕认识一、看图识别仪器种类二、操作屏幕认识大全三、拓普康全站仪使用教程及原理全站仪的功：，测角、测边、测三维坐标和三维坐标放样§ 7.1 全站仪（total station）的功能介绍全站仪主要的厂家有：国外：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列我国、南方、科立达等多为仿制全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、全站仪按照使用种类分类：1、对中方式分为：激光和光学两种、2、测量方式分为有棱镜和免棱镜两种二、全站仪的功能介绍（参照拓普康使用功能）1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。

2）当精度要求高时：——可用测回法（ method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。

2、距离测量（ distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。

输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。

（1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。

全站仪的基本操作与使用方法,非常详细!全站仪主要用于根据坐标进行楼盘定位，通过建站定点，再输入需要定位的楼房坐标，仪器上就提示出所测坐标的角度和距离。

建站点不应少于3个，说白了，就是起到经纬仪加钢尺的作用。

全站仪的光学测距功能就代替钢尺，当然比钢尺精确好使多了！一、水平角测量1、按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

设置A 方向的水平度盘读数为0° 00′ 00〃。

照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

二、距离测量1、设置棱镜常数。

测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

设置大气改正值或气温、气压值，全站仪会自动计算大气改正值，并对测距结果进行改正。

2、距离测量时，照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。

三、坐标测量首先设定测站点的三维坐标。

1、设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。

当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

2、设置棱镜常数，大气改正值或气温、气压值。

照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

掌握全站仪的基本操作与使用方法，这是工程师必备的技能，但是在施工前还有一件大事，就是关于施工图纸的设计。

第一次接触了一款制图软件感觉特别容易上手，名字好像叫迅捷CAD编辑器，它有两个版本，标准版和专业版的。

新手刚开始建议使用标准版的，因为操作简单，渐渐熟练后可以接触下专业版的，里面功能不亚于Auto CAD，工程建筑、室内设计等领域的设计图纸，都可以绘制，还支持编辑图纸。

以上就是全站仪的基本操作与使用方法，非常详细！。

全站仪的基本操作与使用方法全站仪是一种用于测量地面上的点的仪器，主要用于建筑、土木工程、测量、道路建设等领域。

下面是全站仪的基本操作和使用方法的详细介绍。

1.准备工作在开始使用全站仪之前，需要进行一些准备工作。

首先，确保全站仪的电池已经充满电，并将其安装在仪器中。

然后，打开仪器的电源开关，并等待仪器启动完成。

最后，将三脚架安装在地面上，并通过调整螺丝将其固定。

2.连接和校准附属设备全站仪通常需要与其它设备一起使用，例如激光测距仪或GPS接收器。

在使用它们之前，需要确保这些设备已经正确连接，并进行校准。

3.设定坐标参数在进行测量之前，需要设定全站仪的坐标参数。

可以根据实际情况选择使用直角坐标或者极坐标系。

通过调整仪器的设置菜单来设定这些参数。

4.设置基准点在进行测量之前，需要确定一个基准点作为参考。

可以使用全站仪的自动测定功能来测量出一个具有较高精度的基准点，并进行记录。

5.测量在进行测量之前，需要通过改变全站仪的位置和朝向来对准需要测量的目标点。

全站仪通常具有磁罗盘和倾斜传感器，可以帮助测量员准确地定位仪器。

当全站仪对准目标点时，通过查看仪器显示屏上的信息，确认仪器的朝向和位置是否准确。

6.读取数据当全站仪准确对准目标点后，可以开始读取数据。

根据需要，可以测量水平角度、垂直角度、水平距离、垂直高度等。

在读取数据之前，需要确保仪器与目标点之间没有遮挡物，并合理调整仪器的焦距。

7.数据处理和导出测量完成后，可以将数据导出到电脑或相关软件中进行进一步处理和分析。

在导出数据之前，最好做一下数据的备份，以防数据丢失。

8.仪器维护在使用全站仪之后，需要对仪器进行适当的维护，以保持其正常工作。

这包括清洁仪器的镜头、传感器和显示屏，并检查仪器的电池和存储器是否正常。

总之，全站仪的基本操作和使用方法包括准备工作、连接和校准附属设备、设定坐标参数、设置基准点、测量、读取数据、数据处理和导出以及仪器维护。

通过熟练掌握这些操作和方法，可以精确、高效地进行测量工作。

全站仪基本操作方法全站仪基本操作方法1. 引言全站仪是现代测量领域中常用的高精度测量仪器，它具有全面的功能和广泛的应用范围。

准确使用全站仪是保证测量结果准确性的关键，掌握全站仪的基本操作方法对于从事测量工作的人员来说至关重要。

本文将介绍全站仪的基本操作步骤，以帮助读者更好地理解和掌握全站仪的使用技巧。

2. 全站仪基本结构全站仪主要由以下几个组成部分构成：测距仪、水平仪、垂直仪、角度仪和内置的软件系统。

测距仪用于测量目标点到仪器的距离，水平仪用于调整仪器的水平方向，垂直仪用于调整仪器的垂直方向，角度仪用于测量仪器与目标点之间的水平和垂直角度。

内置的软件系统用于数据处理和结果展示。

3. 全站仪基本操作步骤3.1 准备工作在使用全站仪之前，需要进行一些准备工作。

确保仪器处于稳定的支撑面上，并使用三脚架将其固定。

校准水平仪和垂直仪，以确保仪器的水平和垂直度。

检查电池电量，确保仪器有足够的电力供应。

3.2 建立测量基准点在测量之前，需要先建立测量基准点。

基准点是参考点，用于确定测量起始位置和相对位置。

通过使用经纬度、高程等参数，可以确定基准点的坐标。

3.3 测量目标点的距离和角度在确定了基准点之后，可以开始测量目标点了。

用测距仪测量目标点到仪器的距离。

在测量距离时，需要注意仪器与目标点之间的遮挡物，以及环境对测量结果的影响。

使用角度仪测量仪器与目标点之间的水平和垂直角度。

在测量角度时，需要保持仪器的稳定，并防止外界因素对测量结果的干扰。

3.4 数据处理和结果展示测量完成后，需要对测量数据进行处理和分析。

全站仪内置的软件系统可以帮助我们进行数据处理，以便得到最终的测量结果。

处理后的数据可以通过软件系统进行展示，并导出到其他格式，如Excel或AutoCAD等。

4. 个人观点和理解全站仪作为现代测量工具的代表，具有广泛的应用价值。

如今，在土木工程、建筑设计、城市规划等领域，全站仪已经成为不可或缺的工具。

通过全站仪的精确测量，我们可以获得准确的地理信息和空间数据，为工程设计和规划提供有力的支持。

全站仪操作基本步骤全站仪可是测量小能手呢，那它的操作步骤也不难哦。

一、仪器安置。

要找个合适的地方把全站仪放好呀。

这个地方得相对平坦、开阔，不能有太多障碍物影响测量视线。

把三脚架支好，高度调整到合适的位置，让自己操作起来比较舒服。

然后把全站仪小心地放到三脚架上，拧紧螺丝固定住。

二、对中。

这就像给全站仪找个准确的家的中心位置呢。

可以通过移动三脚架的两条腿来粗略对中，让全站仪的中心标记大概对准地面上的控制点。

接着用仪器上的脚螺旋来精确对中，看着对中器里的十字丝，把中心标记精准地对准控制点，这个时候要很细心哦。

三、整平。

整平就是让全站仪处于水平状态啦。

先转动脚螺旋让圆水准气泡居中，这是初步整平。

然后再看管水准气泡，通过调整脚螺旋让管水准气泡在两个垂直方向都居中。

这个过程就像给全站仪找个舒服的水平姿势，要有点耐心，调的时候要慢慢的，不然很容易又偏了。

四、开机设置。

按下开机键，等仪器启动后，要设置一些基本参数呢。

像测量单位呀，是用米还是英尺之类的，还有温度、气压这些环境参数也要设置好，这样测量出来的数据才更准确哦。

就像给全站仪打个预防针，告诉它现在的环境情况呢。

五、后视定向。

找到一个已知的后视点，用全站仪的望远镜瞄准这个点。

然后在仪器里输入这个后视点的坐标或者方位角等信息，这一步就像是给全站仪指明一个方向，告诉它从这个方向开始测量啦。

六、测量。

现在就可以开始测量啦。

可以测量角度、距离、坐标等各种数据。

把全站仪的望远镜对准要测量的目标点，按下相应的测量键，仪器就会显示出测量结果啦。

是不是很神奇呢？全站仪的操作虽然看起来步骤有点多，但只要按照这些步骤一步一步来，多练习几次，就能熟练掌握啦。

全站仪使用方法及使用步骤(详细)全站仪使用方法及使用步骤(详细)全站仪是一种用于测量地面点的三维空间坐标的仪器。

它被广泛用于土地测绘、建筑测量、道路施工等领域。

本文将详细介绍全站仪的使用方法及使用步骤，希望能帮助读者掌握全站仪的基本操作技巧。

1. 准备工作在使用全站仪之前，需要做一些准备工作。

首先，确保全站仪电池有足够的电量，以免在使用过程中出现电量不足的情况。

其次，检查全站仪的各个部件是否完好，如望远镜、测距仪、水平仪等。

最后，调整全站仪的参数设置，包括仪器高度、测量单位等。

2. 建立测量点在使用全站仪进行实地测量之前，需要先建立测量点。

测量点可以通过打桩或者测量标志物来建立，确保测量点的位置准确。

此外，测量点应尽可能分布均匀，以提高测量的精度。

3. 设置全站仪在进行实际测量之前，需要进行全站仪的设置。

首先，将全站仪放置在一个稳定的支架上，并通过调节支脚来使其保持水平。

然后，通过调节望远镜的方向，将测量点对准。

4. 进行测量全站仪的测量通常分为两种模式：观测模式和测量模式。

观测模式用于观测目标点的位置，而测量模式用于测量目标点之间的距离和角度。

在观测模式下，通过望远镜来观测目标点，并记录其水平角度、垂直角度和斜距。

在测量模式下，通过测量距离和角度来计算目标点之间的空间坐标。

5. 数据处理在完成测量之后，需要对所得到的数据进行处理和分析。

通常，数据处理可以使用专业测量软件。

根据实际需要，可以对数据进行校正、修正和计算，以得到最终的测量结果。

总结全站仪是一种非常重要的测量仪器，它的使用方法和使用步骤对于测量结果的准确性起着至关重要的作用。

在使用全站仪时，需要进行充分的准备工作，如检查设备完好性、调整参数设置等。

此外，准确建立测量点，正确设置全站仪的位置和模式，以及对测量数据进行合理处理也是非常重要的。

只有掌握全站仪的使用方法及使用步骤，才能保证测量结果的准确性和可靠性。

全站仪基本操作方法
全站仪是一种用来测量地面点的工具，它能够测量水平角、垂直角和斜距等参数，下面是全站仪的基本操作方法：
1. 确定测量点：在进行测量前，需要确定目标点，可以使用钢钉等标记物标定测量点。

2. 设置全站仪：打开全站仪电源，等待系统自检完成。

根据实际需求，选择对应的测量模式（例如水平测量、垂直测量等）。

3. 设置基准点：基准点是用以校正全站仪的参考点，通常在工程中选择一个已知坐标的点作为基准点。

在全站仪中设置基准点的坐标。

4. 定位全站仪：将全站仪放置在所选的点上，并使用水平器调整仪器水平。

5. 观测目标点：通过望远镜观测所选择的目标点，并进行测量。

可以使用锁定仪镜上的十字线或测量程序中的图形界面来定位目标点。

6. 记录数据：测量完成后，记录测量数据，包括水平角、垂直角和斜距等参数。

7. 处理数据：将测量数据导入计算机，使用测量处理软件对数据进行处理和计算，得出需要的测量结果。

需要特别注意的是，全站仪的操作需要一定的专业知识和技能，使用者需要熟悉仪器的操作手册，并按照要求进行操作。

此外，全站仪在使用时需要保持仪器的稳定和准确性，避免受到外界干扰。

全站仪使用方法全站仪使用方法1. 简介全站仪是一种常用的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。

全站仪具有快速、准确、方便等特点，能够实现对水平角、垂直角、距离等要素进行测量和记录。

本文将介绍全站仪的基本使用方法，包括测量前的准备工作、基础操作步骤以及常见问题的解决方法。

2. 测量前的准备工作在进行全站仪的测量之前，需要进行一系列准备工作，以确保测量的准确和顺利进行。

2.1 校准仪器首先需要对全站仪进行校准，以确保测量结果的准确性。

校准包括水平校准和垂直校准，可以使用水平仪和调平器进行校准。

校准时应注意仪器稳定放置，校准过程中避免触摸或移动全站仪。

2.2 设置测量参数在测量前，需要设置常见的测量参数，包括单位制、坐标系统、高程基准等。

根据具体测量需求，可选择不同的参数设置。

设置完成后，应在测量过程中保持一致，以确保数据的有效性。

2.3 准备目标点和参考点在测量前，需要准备好待测点和参考点。

待测点是需要测量和记录的点位，参考点是已知坐标的点位，可用于校正测量结果。

在选择目标点和参考点时，应考虑其稳定性和易测性，避免遮挡物和干扰因素。

3. 基础操作步骤在完成准备工作后，可以开始进行全站仪的实际测量操作，以下是基础的操作步骤：3.1 仪器放置和调平将全站仪放置在合适的位置上，保证其稳定性。

使用调平器进行调平操作，调整水平仪使其显示水平。

3.2 测量目标点使用全站仪对目标点进行测量。

首先使用镜面测距法测量目标点距离，然后使用测角仪测量水平角和垂直角。

在测量过程中要保持仪器稳定，避免触摸和移动。

3.3 记录测量数据将测量结果记录在测量表格或电脑上。

记录时要注意保持一致的单位制和坐标系统，可使用全站仪提供的软件进行数据导出和处理。

3.4 处理数据根据测量数据可以进行数据处理，包括坐标计算、高程计算和误差校正等。

使用全站仪提供的软件或其他专业软件进行数据处理，根据具体测量需求进行分析和计算。

4. 常见问题及解决方法在全站仪的使用过程中，可能会遇到一些常见问题，以下是一些常见问题及解决方法：4.1 测量误差大测量误差大可能是由于仪器校准不准确、操作不规范或环境因素导致的。

目录前言 (1)一、特点 (1)二、注意事项 (2)三、仪器各部件名称 (3)四、键功能 (5)五、字符输入 (7)六、显示符号 (8)七、模式结构 (8)第一部分测量前的准备 (12)1、仪器开箱和存放 (12)2、安置仪器 (12)3、电池的装卸、信息和充电 (14)4、反射棱镜 (15)5、基座的装卸 (16)6、望远镜目镜调整和目标照准 (16)7、开/关机和测量前的准备 (17)7.1开/关机 (17)7.2设置垂直角的倾斜改正 (17)7.3背景灯照明 (19)7.4设置仪器参数选择项 (19)7.5仪器常数设置 (21)7.6对比度调节 (22)7.7设置日期和时间 (23)7.8说明 (24)第二部分基本测量 (25)8、角度测量 (25)8.1两点间水平角的测量(水平方向置零) (25)8.1.1实例：两点间水平角的测量 (26)8.2将水平方向设置成所需方向值 (27)8.2.1利用置角功能设置所需方向值 (27)8.2.2利用锁角功能设置所需方向值 (27)8.3水平角显示选择(左角/右角) (28)128.4水平角复测 (29)8.5％坡度 (30)9、距离测量 (31)9.1距离测量设置 (31)9.2返回信号检测 (33)9.3距离和角度测量 (34)9.4最新测量数据调阅 (35)9.5向计算机输出距离测量数据 (36)10、坐标测量 (37)10.1测站数据输入 (37)10.1.1读取预先存入的坐标数据 (39)10.2方位角设置 (40)10.3坐标测量 (41)第三部分高级测量 (44)11、放样测量 (44)11.1距离放样测量 (44)11.2悬高放样测量 (47)11.3坐标放样测量 (49)11.4测距参数设置 (51)12、偏心测量 (52)12.1单距偏心测量 (53)12.2角度偏心测量 (55)12.3双距偏心测量 (57)13、对边测量 (59)13.1多点间距离测量 (60)13.2两点间的坡度 (61)13.3改变起始点 (61)14、悬高测量 (62)15、后方交会测量 (64)15.1重新观测 (66)15.2增加已知点 (67)16、面积计算 (68)第四部分数据记录 (72)17、存储模式下的数据记录 (72)17.1选取工作文件 (73)17.1.1更改工作文件名称 (74)17.2删除工作文件 (74)17.3工作文件输出 (75)17.4输入工作文件坐标 (76)17.5键入工作文件坐标 (77)17.6已知数据中输入坐标数据 (77)17.6.1由键盘输入坐标数据 (78)17.6.2由外部设备输入坐标数据 (78)17.7输出已知坐标数据 (79)17.8删除已知坐标数据 (80)17.8.1删除全部坐标数据 (80)17.8.2删除指定的坐标数据 (80)17.8.3用查找删除指定坐标数据 (81)17.9调阅已知坐标数据 (82)17.10输入特征码 (83)17.11删除特征码 (84)17.12调阅特征码 (84)18、记录模式下的数据记录 (85)18.1记录距离测量数据 (85)18.2记录角度测量数据 (87)18.3记录坐标测量数据 (88)18.4记录测站数据 (90)18.5记录注释数据 (91)18.6调阅工作文件数据 (92)第五部分仪器选择项的选取 (93)19、键功能配置 (93)19.1键功能分配与寄存 (94)19.1.1键功能分配 (95)19.1.2键功能寄存 (97)19.2键功能恢复 (98)20、仪器参数设置 (99)20.1改变仪器参数 (99)20.2参数与数据初始化 (102)3第六部分检验与校正 (104)21.1管水准器 (104)21.2圆水准器 (104)21.3望远镜分划板 (105)21.4视准轴与横轴的垂直度(2C) (106)21.5竖盘指标零点自动补偿 (106)21.6竖盘指标差(i角)和竖盘指标零点设置 (107)21.7光学对中器 (108)21.8仪器常数(K) (109)21.9视准轴与发射电光轴的平行度 (110)21.10基座脚螺旋 (110)21.11反射棱镜有关组合件 (111)22、技术指标 (112)23、错误信息代码表 (114)24、附件 (115)附录双向数据通讯 (116)1.1输出指令 (116)1.2输入指令 (123)1.3设置指令 (125)4前言非常感谢您购买科力达KTS-440系列全站仪！为了您能更好地使用该仪器，使用前请仔细阅读本手册。

还不会使全站仪？看这里，手把手教你怎么用！这些天，土木君在后台一下子看到不少盆友在问“全站仪的使用方法”，每每遇见这类问题都会想起自己作为实习生时候的日子，在施工现场，测量和放样工作总是少不了，而全站仪是最基本的测量工具了，一定要能熟练操作。

还不会用全站仪的盆友们，认真往下看，手把手教会你！准备工作要做好1. 工程资料准备好拟建工程的相关设计材料，校算测绘工程的控制点及标准尺寸，再根据工程情况选定测量放样的具体方法。

2. 电池的安装要保证电池的电量充足，在电源关闭后再装入或取出电池，以免仪器内存储的数据丢失。

3.坐标测量1实验场地上选择一点作为测点，另选两点作为观测点2在测点上将全站仪架设好，记得三脚架的架头要大致水平，拧紧中心螺旋3全站仪的粗平：旋转3个脚螺旋大致齐平，升降脚架使圆水准气泡居中。

4全站仪的精平：使全站仪照准部上的管状水准器平行于住意一对脚螺旋，相向转动2个脚螺旋，使水泡居中，然后将照准部旋转90°，转动第3个脚螺旋，使长水准器中的气泡居中。

5全站仪的检验：将仪器旋转90°，如果长水准器中的气泡仍居中，表示已经整平；如果还是有偏差，可以再次重复精平的步骤，直到移动仪器到任何方向，长水准器中的水泡都居中。

4.调焦1目镜调焦：用望远镜向着明亮均匀的背景，目镜顺时针旋转到底，再反时针方向慢慢旋转至十字丝成像最清晰。

2照准目标：松开垂直和水平制动钮，用粗照准器瞄准目标，目标进入视场后固定两个制动钮。

3物镜调焦：旋转望远镜调焦环至目标的影像最清晰。

4精确照准目标：用垂直和水平微动手轮使十字丝精确照准目标。

5再调焦至无视差：再次进行调焦，直至使目标成像到十字丝间不存在视差。

5.开机按红色按钮[ON]开机，开机后仪器会自检。

若仪器给出“超出”或“Out range”提示，表明仪器未整平好，应重新整平仪器。

各类测量你也行1. 距离测量☞距离测量（连续测量）确定在角度测量模式下：①按照准键，照准棱镜中心②单击[测距]键进入距离测量模式。
