全站仪使用教程(测量方法详细)

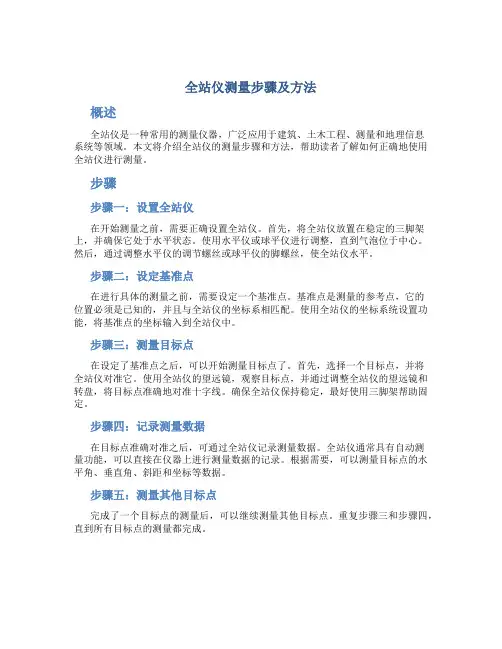

全站仪测量步骤及方法概述全站仪是一种常用的测量仪器，广泛应用于建筑、土木工程、测量和地理信息系统等领域。

本文将介绍全站仪的测量步骤和方法，帮助读者了解如何正确地使用全站仪进行测量。

步骤步骤一：设置全站仪在开始测量之前，需要正确设置全站仪。

首先，将全站仪放置在稳定的三脚架上，并确保它处于水平状态。

使用水平仪或球平仪进行调整，直到气泡位于中心。

然后，通过调整水平仪的调节螺丝或球平仪的脚螺丝，使全站仪水平。

步骤二：设定基准点在进行具体的测量之前，需要设定一个基准点。

基准点是测量的参考点，它的位置必须是已知的，并且与全站仪的坐标系相匹配。

使用全站仪的坐标系统设置功能，将基准点的坐标输入到全站仪中。

步骤三：测量目标点在设定了基准点之后，可以开始测量目标点了。

首先，选择一个目标点，并将全站仪对准它。

使用全站仪的望远镜，观察目标点，并通过调整全站仪的望远镜和转盘，将目标点准确地对准十字线。

确保全站仪保持稳定，最好使用三脚架帮助固定。

步骤四：记录测量数据在目标点准确对准之后，可通过全站仪记录测量数据。

全站仪通常具有自动测量功能，可以直接在仪器上进行测量数据的记录。

根据需要，可以测量目标点的水平角、垂直角、斜距和坐标等数据。

步骤五：测量其他目标点完成了一个目标点的测量后，可以继续测量其他目标点。

重复步骤三和步骤四，直到所有目标点的测量都完成。

步骤六：结束测量在所有目标点的测量都完成之后，需要结束测量工作。

首先，将全站仪从三脚架上取下，并进行一些基本的清理和维护。

确保仪器的镜片和转盘表面清洁，并注意保护其免受损坏和污染。

方法基于基准点的直接测量法基于基准点的直接测量法是全站仪常用的测量方法之一。

该方法中，通过将全站仪对准基准点，测量目标点相对于基准点的水平角、垂直角和斜距来确定目标点的坐标。

基于反射镜的测量法基于反射镜的测量法适用于测量较远的目标点，或在测量过程中存在障碍物的情况下。

该方法中，使用反射 prisms，将目标点反射到全站仪的望远镜中进行测量。

全站仪使用教程文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）全站仪的使用方法培训教程一、使用方法理论知识讲解二、仪器与理论结合讲解三、全站仪在施工现场主要使用方面讲解四、全站仪仪器使用及保养方面讲解一、使用方法理论知识讲解1、测量前的准备工作。

1）.电池的安装(注意：测量前电池需充足电)①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）.仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）.竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周(望远镜处于盘左，当物镜穿过水平面时)，竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

注意：每当打开仪器电源时，必须重新设置和的指标。

4）.调焦与照准目标。

操作步骤与一般经纬仪相同，注意消除视差。

2、角度测量1）.首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为角度模式。

2）.盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目标B，读取显示读数。

3）.同样方法可以进行盘右观测。

4）.如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。

3、距离测量1）.首先从显示屏上确定是否处于距离测量模式，如果不是，则按操作键转换为距离模式。

2）.照准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出距离，HD为水平距离，VD为倾斜距离。

4、坐标1）.首先从显示屏上确定是否处于坐标测量模式，如果不是，则按操作键转换为坐标模式。

2）.输入本站点O点及后视点坐标，以及高、高。

全站仪坐标测量方法步骤全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

掌握全站仪坐标测量的方法步骤对于获取准确的测量数据至关重要。

下面将详细介绍全站仪坐标测量的方法步骤。

一、前期准备1、仪器准备检查全站仪的电量是否充足，确保能够完成整个测量工作。

对全站仪进行校准，包括水平校准和垂直校准，以保证测量精度。

2、已知点数据收集获取测量区域内至少两个已知控制点的坐标，包括 X 坐标、Y 坐标和高程 Z 坐标。

记录已知点的编号和位置信息，以便在测量过程中能够准确找到。

3、现场踏勘到达测量现场，观察地形和环境，确定测量的范围和路线。

选择合适的测量点位置，要求视野开阔、通视良好，便于观测和操作全站仪。

二、仪器架设与设置1、仪器架设将全站仪安装在三脚架上，确保三脚架稳固，仪器安装牢固。

通过调整三脚架的腿长和脚螺旋，使全站仪大致水平。

2、对中打开激光对中器，通过移动三脚架的位置，使激光点对准已知控制点的中心。

3、整平旋转全站仪的脚螺旋，使仪器的水准气泡居中，实现精确整平。

4、仪器设置打开全站仪电源，进入测量模式。

设置测量单位、精度、温度和气压等参数，以适应测量环境。

输入已知控制点的坐标数据。

三、后视定向1、瞄准后视点转动全站仪的望远镜，瞄准后视已知控制点。

2、测量后视点坐标按下测量按钮，获取后视点的坐标数据。

3、定向比较测量得到的后视点坐标与已知坐标，计算出方位角差值。

通过调整全站仪的方位角，使测量得到的方位角与已知方位角一致，完成后视定向。

四、测量目标点坐标1、瞄准目标点转动全站仪的望远镜，瞄准需要测量坐标的目标点。

2、测量目标点坐标按下测量按钮，全站仪将自动测量目标点的水平角、垂直角和距离等数据。

根据测量数据和已知点的坐标，计算出目标点的坐标。

3、记录数据将测量得到的目标点坐标数据记录下来，可以使用纸质记录表格或电子设备进行记录。

五、检查与复测1、检查测量数据在测量过程中，定期检查测量数据的准确性和合理性。

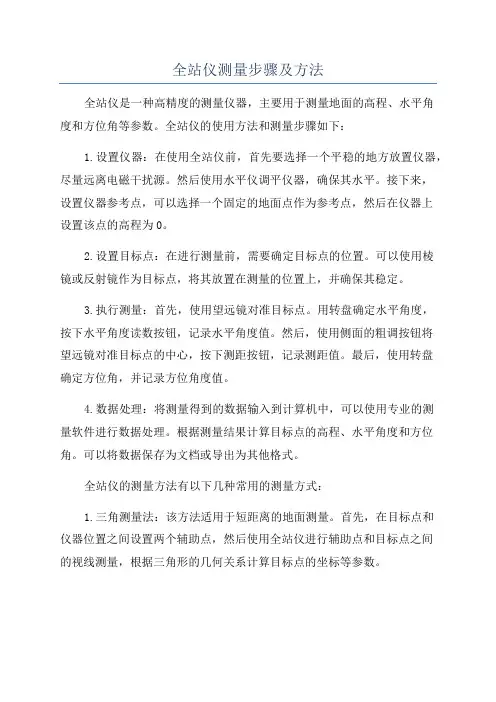

全站仪测量步骤及方法全站仪是一种高精度的测量仪器，主要用于测量地面的高程、水平角度和方位角等参数。

全站仪的使用方法和测量步骤如下：1.设置仪器：在使用全站仪前，首先要选择一个平稳的地方放置仪器，尽量远离电磁干扰源。

然后使用水平仪调平仪器，确保其水平。

接下来，设置仪器参考点，可以选择一个固定的地面点作为参考点，然后在仪器上设置该点的高程为0。

2.设置目标点：在进行测量前，需要确定目标点的位置。

可以使用棱镜或反射镜作为目标点，将其放置在测量的位置上，并确保其稳定。

3.执行测量：首先，使用望远镜对准目标点。

用转盘确定水平角度，按下水平角度读数按钮，记录水平角度值。

然后，使用侧面的粗调按钮将望远镜对准目标点的中心，按下测距按钮，记录测距值。

最后，使用转盘确定方位角，并记录方位角度值。

4.数据处理：将测量得到的数据输入到计算机中，可以使用专业的测量软件进行数据处理。

根据测量结果计算目标点的高程、水平角度和方位角。

可以将数据保存为文档或导出为其他格式。

全站仪的测量方法有以下几种常用的测量方式：1.三角测量法：该方法适用于短距离的地面测量。

首先，在目标点和仪器位置之间设置两个辅助点，然后使用全站仪进行辅助点和目标点之间的视线测量，根据三角形的几何关系计算目标点的坐标等参数。

2.链测法：该方法适用于长距离的地面测量。

在测量中，将目标点和仪器位置之间设置多个测量点，使用全站仪对各个测量点进行水平角度和距离的测量，然后根据链测原理计算目标点的坐标等参数。

3.多边形闭合测量法：该方法适用于地形复杂的地区。

在测量中，将目标点和仪器位置之间设置多个测量点，通过全站仪对各个测量点之间的角度和距离进行测量，然后根据多边形测量原理计算目标点的坐标等参数。

4.GPS辅助测量法：该方法结合全球定位系统（GPS）进行测量，适用于需要测量大范围区域的地面测量。

在测量中，先使用GPS确定目标点和仪器位置的大致坐标，然后使用全站仪对目标点周围的细节进行测量，最后结合GPS的定位结果得到更精确的测量结果。

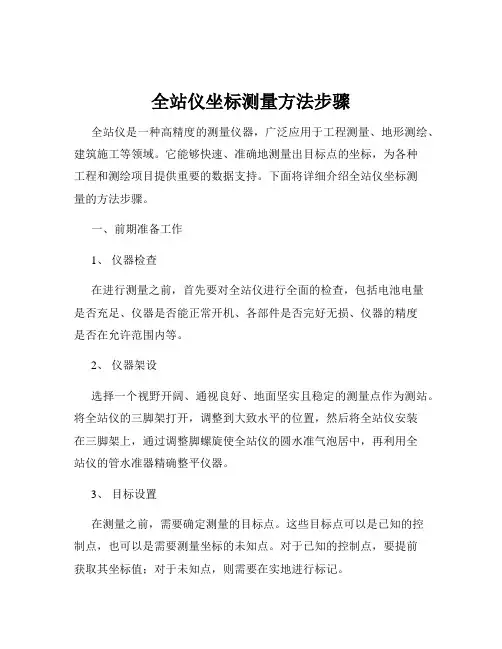

全站仪坐标测量方法步骤全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

它能够快速、准确地测量出目标点的坐标，为各种工程和测绘项目提供重要的数据支持。

下面将详细介绍全站仪坐标测量的方法步骤。

一、前期准备工作1、仪器检查在进行测量之前，首先要对全站仪进行全面的检查，包括电池电量是否充足、仪器是否能正常开机、各部件是否完好无损、仪器的精度是否在允许范围内等。

2、仪器架设选择一个视野开阔、通视良好、地面坚实且稳定的测量点作为测站。

将全站仪的三脚架打开，调整到大致水平的位置，然后将全站仪安装在三脚架上，通过调整脚螺旋使全站仪的圆水准气泡居中，再利用全站仪的管水准器精确整平仪器。

3、目标设置在测量之前，需要确定测量的目标点。

这些目标点可以是已知的控制点，也可以是需要测量坐标的未知点。

对于已知的控制点，要提前获取其坐标值；对于未知点，则需要在实地进行标记。

4、测量模式设置根据测量的任务和要求，设置全站仪的测量模式。

常见的测量模式包括角度测量、距离测量、坐标测量等。

在进行坐标测量时，要确保将全站仪的测量模式设置为坐标测量模式。

二、全站仪的对中与整平1、对中打开全站仪的激光对中器，通过移动三脚架的位置，使激光点对准测站点的标志中心，从而实现全站仪的对中。

2、整平在对中完成后，再次调整全站仪的脚螺旋，使管水准器中的气泡居中。

此时，全站仪的竖轴处于铅垂状态，仪器完成整平。

三、后视定向1、后视点选择选择一个已知坐标的控制点作为后视点。

后视点应与测站点通视良好，且距离适中。

2、后视定向操作在全站仪的操作界面上，输入后视点的坐标值。

然后，将全站仪的望远镜瞄准后视点，点击“定向”按钮，完成后视定向。

定向完成后，全站仪会计算出测站点与后视点之间的方位角，为后续的测量提供方向基准。

四、测量目标点坐标1、瞄准目标点将全站仪的望远镜瞄准需要测量坐标的目标点，通过调整全站仪的水平和垂直制动螺旋，使十字丝准确地对准目标点。

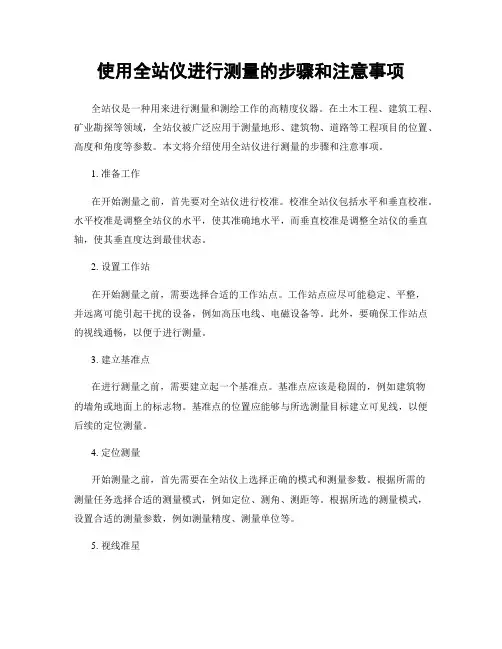

使用全站仪进行测量的步骤和注意事项全站仪是一种用来进行测量和测绘工作的高精度仪器。

在土木工程、建筑工程、矿业勘探等领域，全站仪被广泛应用于测量地形、建筑物、道路等工程项目的位置、高度和角度等参数。

本文将介绍使用全站仪进行测量的步骤和注意事项。

1. 准备工作在开始测量之前，首先要对全站仪进行校准。

校准全站仪包括水平和垂直校准。

水平校准是调整全站仪的水平，使其准确地水平，而垂直校准是调整全站仪的垂直轴，使其垂直度达到最佳状态。

2. 设置工作站在开始测量之前，需要选择合适的工作站点。

工作站点应尽可能稳定、平整，并远离可能引起干扰的设备，例如高压电线、电磁设备等。

此外，要确保工作站点的视线通畅，以便于进行测量。

3. 建立基准点在进行测量之前，需要建立起一个基准点。

基准点应该是稳固的，例如建筑物的墙角或地面上的标志物。

基准点的位置应能够与所选测量目标建立可见线，以便后续的定位测量。

4. 定位测量开始测量之前，首先需要在全站仪上选择正确的模式和测量参数。

根据所需的测量任务选择合适的测量模式，例如定位、测角、测距等。

根据所选的测量模式，设置合适的测量参数，例如测量精度、测量单位等。

5. 视线准星在进行测量时，需要将全站仪对准目标物体，并确保准星与目标物体对应的位置重合。

通过调整全站仪的水平和垂直轴，使准星与目标物体对齐。

6. 数据记录使用全站仪进行测量时，需要记录测量数据。

可以选择将数据存储在仪器内部的存储器中或通过连接计算机进行实时记录。

测量数据包括测量点的坐标、高程、角度等信息。

7. 注意事项在使用全站仪进行测量时，需要注意以下事项：- 在测量过程中，要确保全站仪的水平度和垂直度始终保持在最佳状态，以确保测量结果的准确性。

- 测量时要小心操作，避免碰撞或摔落全站仪，以免损坏仪器。

- 在使用全站仪进行测量时，应避免强烈的日光直射，因为日光会对全站仪的测量结果产生影响。

- 使用全站仪时，应始终保持良好的仪器保养，定期进行校准和维护，以确保其一直处于最佳工作状态。

用全站仪进行工程施工放样第一章 TOPCON GTS-312 全站仪的使用一、仪器外观和功能说明1、仪器外观图 1 ： GTS-312 全站仪外观及各部件名称2、面板上按键功能——进入坐标测量模式键。

◢ ——进入距离测量模式键。

ANG ——进入角度测量模式键。

MENU ——进入主菜单测量模式键。

ESC ——用于中断正在进行的操作，退回到上一级菜单。

POWER ——电源开关键◢ ◣ ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。

3、显示屏上显示符号的含义V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）；HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距；N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H 。

二、角度测量模式功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。

第 1 页F1 OSET ：设置水平读数为0°。

F2 HOLD ：锁定水平读数。

F3 HSET ：设置任意大小的水平读数。

F4 P1 ↓：进入第 2 页。

第 2 页F1 TILT ：设置倾斜改正开关。

F2 REP ：复测法。

F3 V% ：竖直角用百分数显示。

F4 P2 ↓：进入第 3 页。

第 3 页F1 H-BZ ：仪器每转动水平角90° 时，是否要蜂鸣声。

F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。

F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。

F4 P3 ↓：进入第 1 页。

三、距离测量模式功能：先按◢ 键进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置第 1 页F1 MEAS ：进行测量。

全站仪放样测量操作规程
1、全站仪支架粗调平
（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；
（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。

固定三脚架，使其达稳固。

全站仪粗平结束。

2、全站仪精调平
（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为 1、2、3）中间位置，保持 1 不动，转动 2 使精平水准器的气泡位于正中心位置；
（2）、转动全站仪至精平水准器位于 1、3 中间位置，保持 1 不动，转动 3 使精平水准器的气泡位于正中心位置。

（3）转动全站仪至精平水准器位于 2、3 中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完成；否则重复（1）、（2）步骤直至精平水准器位于 2、3 中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平。

用全站仪进行工程施工放样第一章 TOPCON GTS-312 全站仪的使用一、仪器外观和功能说明1、仪器外观图 1 ： GTS-312 全站仪外观及各部件名称2、面板上按键功能——进入坐标测量模式键。

◢ ——进入距离测量模式键。

ANG ——进入角度测量模式键。

MENU ——进入主菜单测量模式键。

ESC ——用于中断正在进行的操作，退回到上一级菜单。

POWER ——电源开关键◢ ◣ ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。

3、显示屏上显示符号的含义V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）；HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距；N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H 。

二、角度测量模式功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。

第 1 页F1 OSET ：设置水平读数为0°。

F2 HOLD ：锁定水平读数。

F3 HSET ：设置任意大小的水平读数。

F4 P1 ↓：进入第 2 页。

第 2 页F1 TILT ：设置倾斜改正开关。

F2 REP ：复测法。

F3 V% ：竖直角用百分数显示。

F4 P2 ↓：进入第 3 页。

第 3 页F1 H-BZ ：仪器每转动水平角90° 时，是否要蜂鸣声。

F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。

F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。

F4 P3 ↓：进入第 1 页。

三、距离测量模式功能：先按◢ 键进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置第 1 页F1 MEAS ：进行测量。

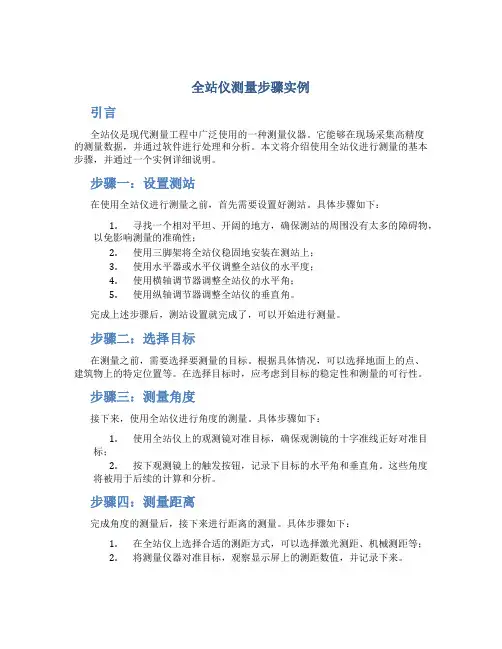

全站仪测量步骤实例引言全站仪是现代测量工程中广泛使用的一种测量仪器。

它能够在现场采集高精度的测量数据，并通过软件进行处理和分析。

本文将介绍使用全站仪进行测量的基本步骤，并通过一个实例详细说明。

步骤一：设置测站在使用全站仪进行测量之前，首先需要设置好测站。

具体步骤如下：1.寻找一个相对平坦、开阔的地方，确保测站的周围没有太多的障碍物，以免影响测量的准确性；2.使用三脚架将全站仪稳固地安装在测站上；3.使用水平器或水平仪调整全站仪的水平度；4.使用横轴调节器调整全站仪的水平角；5.使用纵轴调节器调整全站仪的垂直角。

完成上述步骤后，测站设置就完成了，可以开始进行测量。

步骤二：选择目标在测量之前，需要选择要测量的目标。

根据具体情况，可以选择地面上的点、建筑物上的特定位置等。

在选择目标时，应考虑到目标的稳定性和测量的可行性。

步骤三：测量角度接下来，使用全站仪进行角度的测量。

具体步骤如下：1.使用全站仪上的观测镜对准目标，确保观测镜的十字准线正好对准目标；2.按下观测镜上的触发按钮，记录下目标的水平角和垂直角。

这些角度将被用于后续的计算和分析。

步骤四：测量距离完成角度的测量后，接下来进行距离的测量。

具体步骤如下：1.在全站仪上选择合适的测距方式，可以选择激光测距、机械测距等；2.将测量仪器对准目标，观察显示屏上的测距数值，并记录下来。

步骤五：数据处理测量数据采集完成后，需要对数据进行处理和分析，以得出最终的结果。

具体步骤如下：1.将测量得到的角度和距离数据输入到计算机中；2.使用相关的测量软件对数据进行处理，计算出目标的坐标、高程等参数；3.进行数据的分析和校正，确保测量结果的准确性；4.根据实际需要，可以生成测量报告或图纸，以便后续的使用和参考。

实例：测量建筑物高度假设我们需要测量一个建筑物的高度。

以下是具体的测量步骤：1.设置好测站，并确保全站仪的水平度和垂直度调整到位；2.选择建筑物上的一个稳定的点作为目标；3.使用全站仪测量该目标的水平角和垂直角；4.移动到建筑物的底部，使用全站仪测量底部点和目标点之间的水平距离；5.使用全站仪测量目标点和建筑物顶部的水平角和垂直角；6.移动到建筑物的顶部，使用全站仪测量顶部点和目标点之间的水平距离；7.根据测量得到的数据，利用三角测量原理计算出建筑物的高度。

全站仪坐标测量方法步骤全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

它能够快速、准确地测量出目标点的坐标，为工程建设和地理信息采集提供重要的数据支持。

下面将详细介绍全站仪坐标测量的方法步骤。

一、前期准备工作1、仪器检查在进行测量之前，首先要对全站仪进行检查，确保仪器各项功能正常。

包括检查电池电量是否充足、仪器是否能正常开机、显示屏是否清晰、按键是否灵敏等。

2、仪器设置根据测量任务的要求，对全站仪进行相应的设置。

如设置测量单位（米、英尺等）、角度测量精度、距离测量精度、温度气压改正等。

3、已知点数据准备获取测量区域内已知控制点的坐标数据，这些数据将作为测量的基准。

4、现场踏勘到达测量现场后，对测量区域进行踏勘，了解地形地貌、障碍物分布等情况，规划测量路线和测量点的布设。

二、仪器安置1、选择合适的测量点选择视野开阔、通视良好、地面坚实且便于仪器操作的位置作为测量点。

2、安装三脚架将三脚架打开，调整三脚架的高度和角度，使三脚架大致水平，并确保其稳固。

3、安装全站仪将全站仪小心地安装在三脚架上，通过调整螺旋将全站仪固定牢固。

4、对中整平使用光学对中器或激光对中器，将仪器中心与测量点中心对准。

然后通过调整三脚架的脚螺旋和全站仪的整平螺旋，使全站仪的水准气泡居中，从而使仪器水平。

三、后视定向1、选择后视点在已知控制点中选择一个作为后视点，该点应与测量点通视良好。

2、瞄准后视点将全站仪望远镜瞄准后视点，使用制动螺旋将望远镜固定。

3、输入后视点坐标在全站仪中输入后视点的坐标数据。

4、完成定向按下全站仪上的定向按钮，仪器会自动计算出后视方向的方位角，完成后视定向。

四、测量目标点坐标1、瞄准目标点转动全站仪望远镜，瞄准需要测量坐标的目标点，使用制动螺旋固定望远镜。

2、测量距离和角度按下全站仪上的测量按钮，仪器会自动测量目标点与仪器之间的距离和水平角、垂直角。

3、记录数据测量完成后，全站仪会显示目标点的坐标数据，将这些数据记录下来。

全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。

通过使用全站仪，我们可以准确测量地点的水平和垂直角度，从而获得各种测量数据。

本文将详细介绍全站仪的测量步骤，以帮助操作人员正确使用该仪器。

步骤一：设置全站仪在开始测量之前，首先需要正确设置全站仪。

具体步骤如下：1.在平整的地面上放置全站仪的三脚架，并确保三脚架稳固。

2.通过调整三脚架的高度，将全站仪放置在合适的位置。

3.使用水平仪或水平器来确保全站仪水平放置。

调整三脚架的螺丝，使全站仪保持水平状态。

4.打开全站仪并等待其初始化。

根据不同的全站仪型号，初始化时间可能会有所不同。

步骤二：选择测量模式全站仪具有多种测量模式，包括距离测量、角度测量和坐标测量等。

在进行具体测量之前，需要根据实际需求选择合适的测量模式。

一般情况下，测量模式可以通过全站仪的操作界面进行选择。

步骤三：标定和校准在开始实际测量之前，需要对全站仪进行标定和校准，以确保测量结果的准确性。

标定和校准的具体步骤如下：1.进行水平标定：通过调整全站仪的水平仪，使其显示完全水平状态。

2.进行垂直标定：通过调整全站仪的垂直轴，使其垂直于水平面。

3.进行角度校准：使用全站仪自带的标准板或遥控器上的标志物，对全站仪的角度进行校准。

步骤四：测量目标点在进行实际测量之前，需要确定测量的目标点，并进行测量。

具体步骤如下：1.目视测量：使用全站仪的望远镜，目视目标点，并通过调节全站仪的水平和垂直角度，对目标点进行测量。

2.触发测量：将全站仪的测量棱镜或测距棍放置在目标点上，并通过操作全站仪上的触发按钮，触发测量动作。

步骤五：记录和保存数据在完成测量之后，需要记录和保存测量数据。

具体步骤如下：1.在全站仪上设置数据存储位置和方式，并确保数据可以正确保存。

2.将测量数据记录到全站仪上，包括距离、角度和坐标等数据。

3.根据需要，可以通过连接电脑或其他设备，将测量数据导出和保存到其他存储介质或软件中。

拓普康全站仪使用指南
引言：
拓普康全站仪是一种高精度测量仪器，用于进行土地测量和建筑测量等工程测量任务。

本文档旨在向用户提供关于拓普康全站仪的详细使用指南，包括设备启动、基本操作、测量技巧以及数据处理等方面的内容。

1. 设备启动
1.1 全站仪放置与安装：在使用全站仪之前，请先确保其安全放置在平稳的工作表面上，并连接所需的电源和数据线。

1.2 全站仪开机：按下电源按钮，等待仪器启动完成。

2. 基本操作
2.1 屏幕界面：全站仪的屏幕会显示各类测量参数和操作选项，用户可以根据需要进行选择和设置。

2.2 测量目标设置：选择需要测量的目标点，并通过光学镜头对准目标点。

2.3 操作按钮：在屏幕上的功能区或机身上的按钮可以实现不同的测量功能，如测量距离、角度、高度等。

3. 测量技巧
3.1 测量准备：在进行测量之前，尽量选择平坦的地面，确保全站仪的稳定性。

3.2 测量预处理：进行水平仪调零和仪器校准，以确保测量的准确性。

3.3 测量操作：通过调整全站仪的焦距和放大倍数，准确对准目标点，并观测测量结果。

3.4 水平校正：全站仪可通过水平仪来进行水平校正，保证测量的准确度。

4. 数据处理
4.1 数据读取：将测量数据通过数据线或存储设备传输至计算机。

4.2 数据导入软件：使用相关软件，导入全站仪的测量数据。

三鼎全站仪操作一、全站仪放线：1、首先对中整平，过后开机2、按“菜单〞键选择“放样功能〞3、按对应的“F2〞键进入放样模式(1) 按“F1〞键设置作业：作业名最好写上当天的日期，便于以后查找(2) 按“F2〞键设置测站：按“F4〞键↓找到“坐标〞，看“坐标〞对应的是“F3〞键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据〔不输的话仪器会提示高程错误〕回车，确定全部输入完毕无误之后，按“F4〞键确认然后进入下一步(3) 按“F3〞键设置后视：选择“F2〞键“坐标输入〞输入方式同〔2〕，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1〞“测存〞键，仪器会提示“是不是需要多余观测〞，按F1键对应的“取消〞(4) 按“F4〞键“开场放样〞，将放样点坐标输入仪器，输入方法同〔2〕，输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作〔上面显示的箭头方向既是立尺员要移动的方向，如“↑〞表示他还要向前走上面显示的多远距离，“↓〞表示他还要向仪器方向走上面显示的多远距离。

按面板上“ESC〞一次，退出。

进展下一点放样工作。

二、全站仪测量：1、首先对中整平，过后开机2、按“菜单〞键选择“测量功能〞3、按对应的“F1〞键进入测量模式〔1〕按“F1〞键设置作业：作业名最好写上当天的日期，便于以后查找〔2〕按“F2〞键设置测站：按“F4〞键↓找到“坐标〞，看“坐标〞对应的是“F3〞键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据〔不输的话仪器会提示高程错误〕回车，确定全部输入完毕无误之后，按“F4〞键确认然后进入下一步〔3〕按“F3〞键设置后视：选择“F2〞键“坐标输入〞输入方式同〔2〕，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1〞“测存〞键，仪器会提示“是不是需要多余观测〞，按F1键对应的“取消〞〔4〕按“F4〞键“开场测量〞，指挥立尺员将棱镜立在要测量点上，照准棱镜中心，按F1测存，或按F2测量，想保存的话再按F3保存，按F2测量时按面板上的“翻页〞，既可以查找到此次测量得到的坐标数据。

全站仪的基本操作与使用方法,非常详细!全站仪主要用于根据坐标进行楼盘定位，通过建站定点，再输入需要定位的楼房坐标，仪器上就提示出所测坐标的角度和距离。

建站点不应少于3个，说白了，就是起到经纬仪加钢尺的作用。

全站仪的光学测距功能就代替钢尺，当然比钢尺精确好使多了！一、水平角测量1、按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

设置A 方向的水平度盘读数为0° 00′ 00〃。

照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

二、距离测量1、设置棱镜常数。

测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

设置大气改正值或气温、气压值，全站仪会自动计算大气改正值，并对测距结果进行改正。

2、距离测量时，照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。

三、坐标测量首先设定测站点的三维坐标。

1、设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。

当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

2、设置棱镜常数，大气改正值或气温、气压值。

照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

掌握全站仪的基本操作与使用方法，这是工程师必备的技能，但是在施工前还有一件大事，就是关于施工图纸的设计。

第一次接触了一款制图软件感觉特别容易上手，名字好像叫迅捷CAD编辑器，它有两个版本，标准版和专业版的。

新手刚开始建议使用标准版的，因为操作简单，渐渐熟练后可以接触下专业版的，里面功能不亚于Auto CAD，工程建筑、室内设计等领域的设计图纸，都可以绘制，还支持编辑图纸。

以上就是全站仪的基本操作与使用方法，非常详细！。

全站仪使用方法及使用步骤详细全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

它能够同时测量角度、距离和高差，并通过内置的计算程序快速得出测点的坐标和高程。

下面将为您详细介绍全站仪的使用方法及使用步骤。

一、全站仪的组成全站仪主要由以下几个部分组成：1、望远镜：用于瞄准目标。

2、操作键盘：用于输入指令和数据。

3、显示屏：显示测量结果和相关信息。

4、电池：为仪器提供电源。

5、基座：用于支撑和稳定仪器。

6、水准器：用于整平仪器。

二、全站仪的使用准备1、仪器检查在使用全站仪之前，首先要对仪器进行检查，确保仪器外观无损坏，各部件连接牢固，电池电量充足，显示屏清晰可读。

2、安置仪器选择一个平坦、开阔、通视良好的测量地点。

将全站仪的三脚架打开，调整三脚架的高度和角度，使三脚架大致水平，并确保其牢固地支撑在地面上。

将全站仪安装在三脚架上，通过调整脚螺旋使仪器的圆水准器气泡居中，然后再调整管水准器，使仪器精确整平。

3、对中对中就是使仪器的中心与测站点的标志中心位于同一铅垂线上。

可以使用光学对中器或激光对中器进行对中。

如果使用光学对中器，先将仪器大致对中，然后通过调整三脚架的腿长，使对中器的十字丝精确对准测站点的标志中心。

如果使用激光对中器，打开激光对中器，使激光点对准测站点的标志中心即可。

4、瞄准目标松开望远镜制动螺旋，转动望远镜，通过目镜瞄准目标。

然后拧紧制动螺旋，转动微动螺旋，使十字丝精确对准目标。

三、全站仪的测量模式全站仪通常具有多种测量模式，如角度测量、距离测量、坐标测量等。

在进行测量之前，需要根据测量任务选择合适的测量模式。

1、角度测量角度测量是全站仪的基本功能之一。

在角度测量模式下，可以测量水平角和竖直角。

测量水平角时，先瞄准一个目标作为起始方向，然后顺时针或逆时针转动望远镜，瞄准另一个目标，仪器会自动显示所测量的水平角度值。

测量竖直角时，将望远镜瞄准目标，仪器会自动显示所测量的竖直角值。

用全站仪进行工程施工放样第一章 TOPCON GTS-312 全站仪的使用一、仪器外观和功能说明 1、仪器外观图 1 ： GTS-312 全站仪外观及各部件名称 2、面板上按键功能 ——进入坐标测量模式键。

◢ ——进入距离测量模式键。

ANG ——进入角度测量模式键。

MENU ——进入主菜单测量模式键。

ESC ——用于中断正在进行的操作，退回到上一级菜单。

POWER ——电源开关键 ◢◣ ——光标左右移动键 ▲▼ ——光标上下移动、翻屏键 F1 、F2 、F3 、F4 ——软功能键，分别对应显示屏上相应位置显示的命令。

3、显示屏上显示符号的含义 V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距； N —— 北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。

二、角度测量模式 功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。

三、距离测量模式 功能： 先按 ◢ 键 进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置四、坐标测量模式 功能：按进入，可进行坐标（N，E ，H）、水平角、竖直角、斜距测量及 PSM 、 PPM 、距离单位等设置。

五、主菜单模式 功能：按 MENU 进入，可进行数据采集、坐标放样、程序执行、内存管理、参数设置等。

1、 MEMORY MGR.( 存储管理 ) 2、PROGRAM( 程序 ) 3、PARAMETRERS( 参数设置 ) 存储管理菜单操作可参见下图2 。

图2：存储管理操作菜单六、全站仪的主要功能介绍说明：——按◢或，进入距离测量或坐标测量模式，再按第1页的 S/A （ F3 ）。

1、棱镜常数PRISM的设置——原配棱镜设置为0，国产棱镜设置为-30mm。

全站仪使用教程
使用全站仪进行测量工作需要以下步骤：
1. 准备工作：检查全站仪的电池电量，确保充足；清洁全站仪的镜头和传感器；设置全站仪的基本参数，如坐标系统、测量单位、测量精度等。

2. 确定基准点：在测量区域内选择一个稳定的基准点，可以是已知的控制点或者自行设定的点。

3. 仪器安装：将全站仪放置在一个平坦的支架上，确保其水平和稳定。

4. 测量目标点：通过望远镜观察目标点，使用调节仪器的焦距和放大倍数，使目标点清晰可见。

5. 测量：使用全站仪的向心定位功能，将望远镜镜头对准目标点，并按下测量键进行测量。

全站仪会自动记录目标点的坐标和其他相关数据。

6. 处理数据：将测量结果下载到计算机或其他数据处理设备中，进行数据处理、分析和生成报告。

7. 校验和调整：对测量结果进行校验和调整，确保其准确性和精度。

8. 标记和记录：根据需要，在目标点或者测量区域的相关位置
进行标记和记录，以便后续的工作。

9. 打包和存储：将全站仪和相关配件进行打包，存放在干燥、防尘的地方，以防止损坏或污染。

需要注意的是，在使用全站仪进行测量工作时，应遵循相关的安全操作规程，并根据实际情况进行适当调整和变通。

此外，熟悉全站仪的使用说明书和相关技术知识，对照具体的操作场景进行操作，可以更好地完成测量任务。
