030. JTGT J23-2008 公路桥梁加固施工技术规范

中圄千盛薯　

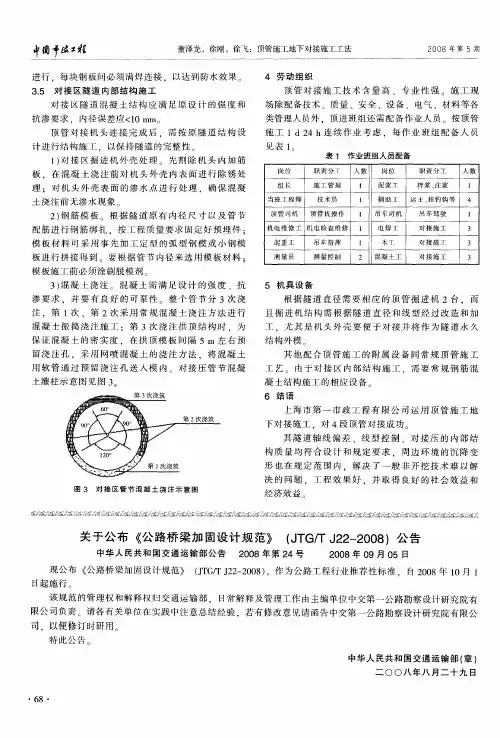

进行，每块钢板问必须满焊连接，　３．５对接区隧道内部结构施工　董泽龙，徐刚，徐飞：顶管施工地下对接施工工法　２００８年第５期　

以达到防水效果。　４劳动组织　

对接区隧道混凝土结构应满足原设计的强度和　抗渗要求．内径误差应＜１０　ｉｎｔｏ　顶管对接机头连接完成后．需按原隧道结构设　计进行结构施工．以保持隧道的完整性　１）对接区掘进机外壳处理　先割除机头内加筋　板．在混凝土浇注前对机头外壳内表面进行除锈处　理：对机头外壳表面的渗水点进行处理．确保混凝　土浇注前无渗水现象　２）钢筋模板。根据隧道原有内径尺寸以及管节　配筋进行钢筋绑扎．按＿＿［程质量要求固定好预埋件：　模板材料可采用事先加工定型的弧型钢模或小钢模　板进行拼接得到　要根据管节内径来选用模板材料：　模板施工前必须涂刷脱模剂　３）混凝土浇注。混凝土需满足设计的强度、抗　渗要求．并要有良好的可泵性　整个管节分３次浇　注，第１次、第２次采用常规混凝土浇注方法进行　混凝土振捣浇注施工：第３次浇注拱顶结构时，为　保证混凝土的密实度．在拱顶模板问隔５　ｍ左右预　留浇注孑Ｌ，采用网喷混凝土的浇注方法．将混凝土　用软管通过预留浇注孑Ｌ送人模内　对接压管节混凝　土灌柱示意图见图３　

图３对接区管节混凝土浇注示意图　顶管对接施工技术含量高、专业性强。施工现　场除配备技术、质量、安全、设备、电气、材料等各　类管理人员外，顶进班组还需配备作业人员。按顶管　施工１　ｄ　２４　ｈ连续作业考虑．每作业班组配备人员　见表１。　表１作业班组人员配备　岗位　职责分Ｔ　人数　岗位　职责分工　人数　组长　施工管理　ｌ　泥浆Ｔ　拌浆、注浆　ｌ　当班工程师　技术员　１　辅助工　运土、挂钓钩等　４　顶管司机　顶管机操作　１　吊车司机　吊车驾驶　１　机电维修工　机电检查维修　１　电焊工　对接施工　３　起重工　吊车指挥　１　木Ｔ　对接施＿Ｔ　３　测量员　测量控制　２　混凝土工　对接施工　３　

公路工程现行标准、规范、规程、指南一览表

（2018年3月版）

一、 基础

1. 《公路工程行业标准制修订管理导则》（JTJ A02-2013）

2. 《公路工程标准编写导则》（JTJ A04-2013）

3. 《公路工程名词术语》（JTJ 002-87）

4. 《公路自然区划标准》（JTJ 003-86）

5. 《公路工程技术标准》（JTG B01-2014）

6. 《公路工程抗震规范》（JTG B02-2013）

7. 《公路桥梁抗震设计细则》（JTG/T B02-01-2008）

8. 《公路建设项目环境影响评价规范》（JTG B03-2006）

9. 《公路环境保护设计规范》（JTG B04-2010）

10. 《公路项目安全性评价规范》（JTG B05-2015）

11. 《公路护栏安全性能评价标准》（JTG B05-01-2013）

12. 《公路工程基本建设项目概算预算编制办法》（JTG B06-2007）

13. 《公路工程概算定额》（JTG/T B06-01-2007）

14. 《公路工程预算定额》（JTG/T B06-02-2007）

15. 《公路工程机械台班费用定额》（JTG/T B06-03-2007）

16. 《公路工程施工定额》（交通部定额站2009版）

17. 《公路工程混凝土结构防腐蚀技术规范》（JTG/T B07-1-2006）

18. 《国家高速公路网相关标志更换工作实施技术指南》（交通部2007年第30号）

19. 《收费公路联网收费技术要求》（交通部2007年第35号）

20. 《收费公路联网收费多义性路径识别技术要求》（交通运输部2015年第40号）

21. 《公路电子不停车收费联网运营和服务规范》（JTG B10-01-2014）

22. 《公路工程项目建设用地指标》（交通运输部2011年）

二、 勘测

1. 《公路勘测规范》（JTG C10-2007）

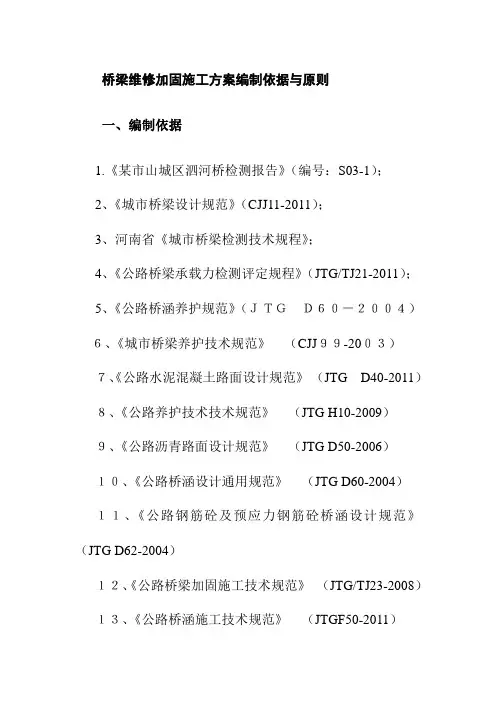

桥梁维修加固施工方案编制依据与原则

一、编制依据

1.《某市山城区泗河桥检测报告》（编号：S03-1）；

2、《城市桥梁设计规范》（CJJ11-2011）；

3、河南省《城市桥梁检测技术规程》；

4、《公路桥梁承载力检测评定规程》（JTG/TJ21-2011）；

5、《公路桥涵养护规范》（ＪＴＧ Ｄ６０－２００４）

６、《城市桥梁养护技术规范》 （CJJ９９-20０３）

７、《公路水泥混凝土路面设计规范》 （JTG D40-2011）

８、《公路养护技术技术规范》 （JTG H10-2009）

９、《公路沥青路面设计规范》 （JTG D50-2006）

１０、《公路桥涵设计通用规范》 （JTG D60-2004）

１１、《公路钢筋砼及预应力钢筋砼桥涵设计规范》

（JTG D62-2004）

１２、《公路桥梁加固施工技术规范》 （JTG/TJ23-2008）

１３、《公路桥涵施工技术规范》 （JTGF50-2011） １４、春雷路泗河桥加固方案专家评审意见。

二、编制原则

遵循招标文件、施工技术规范、规程及验收标准的条款，满足合同条款及业主提出的各项要求，特别是工程质量、施工进度、安全生产、环境保护等方面的要求。

采用我单位近年来在桥梁加固建设中掌握的先进技术、工艺和设备，力求做到技术先进、工艺精湛、手段经济、安全可靠。

根据本标段工程的特点，突出重难点项目的施工方案及技术措施，科学组织、合理安排、均衡生产，确保优质高效完成本合同段的施工任务。

充分考虑当地施工环境的不利因素，按“难易并重，分段连线，分段成型，完成一段，交付一段”的原则组织施工，在工期安排、人员设备配置等方面留有余地。

施工组织管理坚持高标准、高起点、快节奏，施工现场突出标准化作业。 充分发挥设备效能，关键工序突出机械化施工。

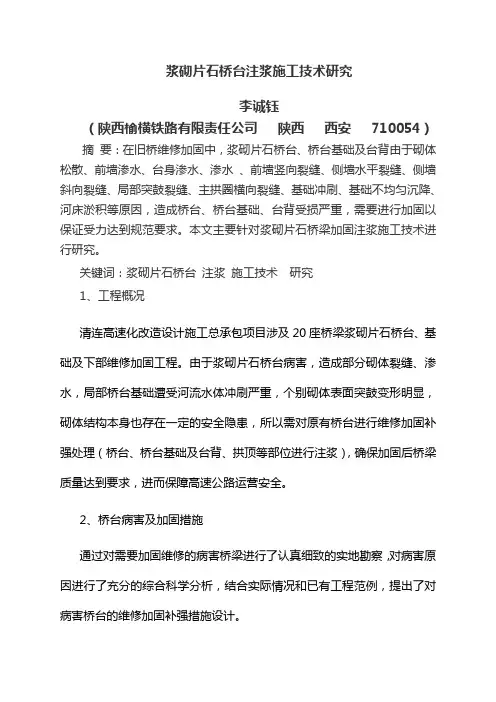

浆砌片石桥台注浆施工技术研究

李诚钰

（陕西榆横铁路有限责任公司 陕西 西安 710054）

摘 要：在旧桥维修加固中，浆砌片石桥台、桥台基础及台背由于砌体松散、前墙渗水、台身渗水、渗水 、前墙竖向裂缝、侧墙水平裂缝、侧墙斜向裂缝、局部突鼓裂缝、主拱圈横向裂缝、基础冲刷、基础不均匀沉降、河床淤积等原因，造成桥台、桥台基础、台背受损严重，需要进行加固以保证受力达到规范要求。本文主要针对浆砌片石桥梁加固注浆施工技术进行研究。

关键词：浆砌片石桥台 注浆 施工技术 研究

1、工程概况

清连高速化改造设计施工总承包项目涉及20座桥梁浆砌片石桥台、基础及下部维修加固工程。由于浆砌片石桥台病害，造成部分砌体裂缝、渗水，局部桥台基础遭受河流水体冲刷严重，个别砌体表面突鼓变形明显，砌体结构本身也存在一定的安全隐患，所以需对原有桥台进行维修加固补强处理（桥台、桥台基础及台背、拱顶等部位进行注浆），确保加固后桥梁质量达到要求，进而保障高速公路运营安全。

2、桥台病害及加固措施

通过对需要加固维修的病害桥梁进行了认真细致的实地勘察，对病害原因进行了充分的综合科学分析，结合实际情况和已有工程范例，提出了对病害桥台的维修加固补强措施设计。 2.1桥台病害

桥台病害主要由以下因素引起：砌体松散、前墙渗水、台身渗水、渗水、前墙竖向裂缝侧墙水平裂缝、侧墙斜向裂缝、局部突鼓裂缝 、主拱圈横向裂缝、基础冲刷、基础不均匀沉降、河床淤积。

2.2加固措施

加固措施主要采取以下方案进行处理：砌体小孔道注浆、 PVC排水、外包补强层、钢花管注浆锚杆、基础注浆、河床铺砌、侧墙上部及台背拆除重建、拱圈支护、清淤、河床清理并铺砌、台背竖向注浆。

3、注浆原理及施工设备

3.1注浆原理

由于原桥基础产生不均匀沉降、砌体结构松散，石料间砂浆不饱满、台背填土沉陷找不到一次性根治修复的措施。针对以上桥梁病害，采用注浆加固措施处理，即利用液压、气压将水泥浆注入桥台基础、台身和桥台台背，形成复合型岩土，防止或减弱桥台基础、桥台台背再下沉，填实桥台基础、台身和桥台台后脱空部分，从而提高了桥台整体强度和刚度。
