公路桥涵施工技术规范JTGTF50201122涵洞

公路桥梁施工技术规范JTG T F50-2011附录 附录A 距离测量改正及长度计算公式A.0.1 尺长改正（Δl ） 改正数Δl=LlL ⋅-' （A-1） 式中：L ——钢尺总长(刻度数)；L ′=L-L 0 ；L 0——钢尺检定时标准长度； l ——实测尺段长度。

A.0.2 温度改正（Δt ） 改正数Δt =l k （t-t 0） （A-2）式中：l ——实测尺段长度；t 0——钢尺标准长度时的温度；t ——测量时的实际平均温度；k ——经检定的钢尺的线膨胀系数，如不确知时，可用0.0000117/1℃。

A.0.3 拉力改正(ΔP ) 所施拉力不同于标准拉力时 改正数ΔP =AEP P l )(0- （A-3） 式中：l ——实测尺段长度；P ——测量时的实际拉力；P 0——检定时的标准拉力； A ——钢尺的断面积； E ——钢尺材料的弹性模量。

A.0.4 垂度改正(Δf ) 改正数Δf =224⎪⎭⎫⎝⎛-P md d （A-4）式中：d ——量距时钢尺两端支点间距离；m ——钢尺每单位长度的质量； P ——测量时的实际拉力。

A.0.5 倾斜度改正(Δh ) 改正数Δh =⎪⎪⎭⎫ ⎝⎛+-34282L h L h （A-5）式中：L ——倾斜尺段长度；h ——两端高差。

A.0.6 每一尺段之实际长（dn ）dn = l + Δl + Δt + ΔP + Δf + Δh （A-6）A.0.7 距离全长（d ）d = Σdn = Σ（l + Δl + Δt + ΔP + Δf +Δh ） （A-7）附录B 试桩试验办法B.1一般规定B.1.1本办法适用于施工阶段检验性的试桩，其内容包括工艺试验、动力试验及静压、静拔和静推试验。

但在多年冻土、湿陷性黄土等地层的试桩试验，不适用本办法。

B.1.2试桩的位置应符合设计要求，设计无要求时，宜选择在有代表性地质的地方，并尽量靠近地质钻孔或静力触探孔，其间距一般不宜大于5m或小于1m。

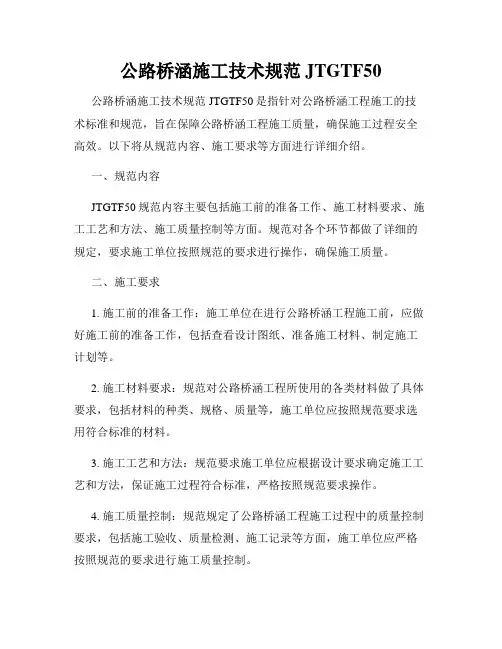

公路桥涵施工技术规范JTGTF50公路桥涵施工技术规范JTGTF50是指针对公路桥涵工程施工的技术标准和规范，旨在保障公路桥涵工程施工质量，确保施工过程安全高效。

以下将从规范内容、施工要求等方面进行详细介绍。

一、规范内容JTGTF50规范内容主要包括施工前的准备工作、施工材料要求、施工工艺和方法、施工质量控制等方面。

规范对各个环节都做了详细的规定，要求施工单位按照规范的要求进行操作，确保施工质量。

二、施工要求1. 施工前的准备工作：施工单位在进行公路桥涵工程施工前，应做好施工前的准备工作，包括查看设计图纸、准备施工材料、制定施工计划等。

2. 施工材料要求：规范对公路桥涵工程所使用的各类材料做了具体要求，包括材料的种类、规格、质量等，施工单位应按照规范要求选用符合标准的材料。

3. 施工工艺和方法：规范要求施工单位应根据设计要求确定施工工艺和方法，保证施工过程符合标准，严格按照规范要求操作。

4. 施工质量控制：规范规定了公路桥涵工程施工过程中的质量控制要求，包括施工验收、质量检测、施工记录等方面，施工单位应严格按照规范的要求进行施工质量控制。

三、施工安全在公路桥涵工程施工过程中，安全是首要考虑的因素。

规范要求施工单位应制定施工安全计划，确保施工过程中安全措施得到落实，避免发生安全事故。

四、施工管理规范要求施工单位应建立健全的施工管理制度，包括人员管理、物资管理、质量管理、安全管理等方面，确保施工过程有序进行，保证工程质量。

总之，公路桥涵施工技术规范JTGTF50对公路桥涵工程施工提出了严格的要求，施工单位应严格按照规范的要求进行操作，确保公路桥涵工程施工质量。

希望施工单位能够认真遵守规范，保障公路桥涵工程施工的质量和安全。

公路桥涵施工技术规范JTGTF50-2022-1第一章总则第一条本规范的编制依据和适合范围第二条本规范所用术语和定义第三条本规范所用符号和单位第四条本规范所引用的标准和规范第二章组织管理第五条施工组织设计的内容和要求第六条施工现场管理的内容和要求第七条施工人员管理的内容和要求第八条施工设备管理的内容和要求第九条施工材料管理的内容和要求第三章质量控制第十条质量控制体系的建立和执行第十一条质量控制计划的编制和实施第十二条质量控制检测的内容和方法第十三条质量控制记录的内容和保存第十四条质量控制评价的内容和方法第四章安全防护第十五条安全防护体系的建立和执行第十六条安全防护计划的编制和实施第十七条安全防护设施的设置和维护第十八条安全防护检查的内容和方法第十九条安全防护教育的内容和方法第五章环境保护第二十条环境保护体系的建立和执行第二十一条环境保护计划的编制和实施第二十二条环境保护措施的采取和监督第二十三条环境保护检测的内容和方法第二十四条环境保护评价的内容和方法第六章施工方法第二十五条桩基础施工方法及其注意事项桩基础类型及其选择原则桩基础设计及其核算方法桩基础施工工艺及其操作规程桩基础施工质量控制及其检测方法第二十六条桥墩施工方法及其注意事项桥墩类型及其选择原则桥墩设计及其核算方法桥墩施工工艺及其操作规程桥墩施工质量控制及其检测方法第二十七条桥台施工方法及其注意事项桥台类型及其选择原则桥台设计及其核算方法桥台施工工艺及其操作规程桥台施工质量控制及其检测方法第二十八条上部结构施工方法及其注意事项上部结构类型及其选择原则上部结构设计及其核算方法上部结构施工工艺及其操作规程上部结构施工质量控制及其检测方法第二十九条涵洞施工方法及其注意事项涵洞类型及其选择原则涵洞设计及其核算方法涵洞施工工艺及其操作规程涵洞施工质量控制及其检测方法第七章施工检验第三十条施工检验的目的和原则第三十一条施工检验的内容和要求第三十二条施工检验的方法和程序第三十三条施工检验的记录和报告第八章施工验收第三十四条施工验收的目的和原则第三十五条施工验收的内容和要求第三十六条施工验收的方法和程序第三十七条施工验收的记录和报告---附件名称 ---附件编号 ---页数 -----------------公路桥涵施工组织设计表 ---JTGTF50-2022-1-A1 ---2 -------公路桥涵施工质量控制计划表 ---JTGTF50-2022-1-A2 ---3 -------公路桥涵施工安全防护计划表 ---JTGTF50-2022-1-A3 ---2 -------公路桥涵施工环境保护计划表 ---JTGTF50-2022-1-A4 ---2 -------公路桥涵施工质量控制检测记录表 ---JTGTF50-2022-1-A5 ---4 -------公路桥涵施工安全防护检查记录表 ---JTGTF50-2022-1-A6 ---3 -------公路桥涵施工环境保护检测记录表 ---JTGTF50-2022-1-A7 ---3 -------公路桥涵施工质量控制评价报告表 ---JTGTF50-2022-1-A8 ---2 -------公路桥涵施工安全防护评价报告表 ---JTGTF50-2022-1-A9 ---2 -------公路桥涵施工环境保护评价报告表 ---JTGTF50-2022-1-A10 ---2 -------专属名词 ---注释 ---------------桥涵工程 ---指公路上跨越河流、山谷、道路、铁路等障碍物的桥梁和涵洞的工程-------桩基础 ---指将桩体打入地下或者浮筑在水面上，以承受桥墩、桥台等上部结构荷载的基础 -------桥墩 ---指支撑上部结构的竖向构件，普通由柱体和墩台组成-------桥台 ---指位于桥梁两端，支撑上部结构并承受水平推力的构件，普通由台身和挡土墙组成 -------上部结构 ---指承受车辆荷载并传递给下部结构的桥梁部份，普通由梁、板、拱等组成 -------涵洞 ---指用于通水或者通行的管状或者箱状结构，普通由进口、出口、涵身等组成 -------JTG/T F50-2022 ---指交通运输部发布的《公路桥涵施工技术规范》的标准编号 ----难点：桩基础施工过程中遇到地层变化或者障碍物，导致桩体打入难点或者偏离设计位置。

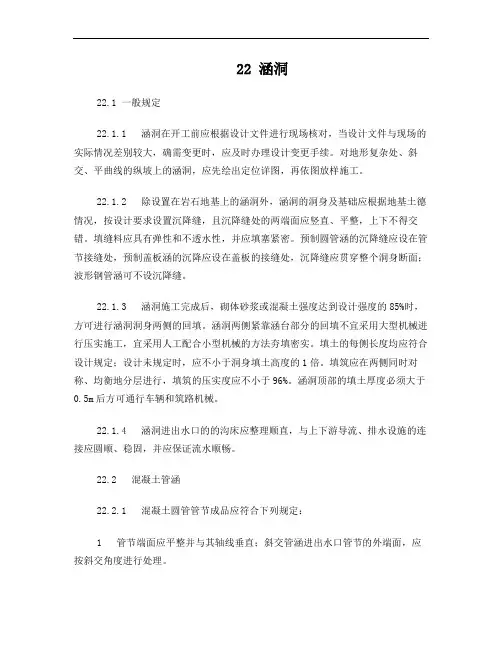

22 涵洞22.1 一般规定22.1.1 涵洞在开工前应根据设计文件进行现场核对，当设计文件与现场的实际情况差别较大，确需变更时，应及时办理设计变更手续。

对地形复杂处、斜交、平曲线的纵坡上的涵洞，应先绘出定位详图，再依图放样施工。

22.1.2 除设置在岩石地基上的涵洞外，涵洞的洞身及基础应根据地基土德情况，按设计要求设置沉降缝，且沉降缝处的两端面应竖直、平整，上下不得交错。

填缝料应具有弹性和不透水性，并应填塞紧密。

预制圆管涵的沉降缝应设在管节接缝处，预制盖板涵的沉降应设在盖板的接缝处，沉降缝应贯穿整个洞身断面；波形钢管涵可不设沉降缝。

22.1.3 涵洞施工完成后，砌体砂浆或混凝土强度达到设计强度的85%时，方可进行涵洞洞身两侧的回填。

涵洞两侧紧靠涵台部分的回填不宜采用大型机械进行压实施工，宜采用人工配合小型机械的方法夯填密实。

填土的每侧长度均应符合设计规定；设计未规定时，应不小于洞身填土高度的1倍。

填筑应在两侧同时对称、均衡地分层进行，填筑的压实度应不小于96%。

涵洞顶部的填土厚度必须大于0.5m后方可通行车辆和筑路机械。

22.1.4 涵洞进出水口的的沟床应整理顺直，与上下游导流、排水设施的连接应圆顺、稳固，并应保证流水顺畅。

22.2 混凝土管涵22.2.1 混凝土圆管管节成品应符合下列规定：1 管节端面应平整并与其轴线垂直；斜交管涵进出水口管节的外端面，应按斜交角度进行处理。

2 混凝土圆管管节成品质量应符合表22.2.1的规定。

表22.2.1 混凝土圆管管节成品质量标准22.2.2 管节在运输、装卸过程中，应采取防防止管节碰撞损伤的措施。

管涵安装时应对接缝进行防水、防裂处置。

22.2.3 管涵基础的顶面应设置混凝土管座，管座的弧形面应与管身紧密贴合，使管节受力均匀。

当管身直接放置在天然地基上时，应按照设计要求将管底土层夯压密实或设置砂垫层，并做成与管身弧度密贴的弧形管座。

22.2.4 管节的安装施工应符合下列规定：1 管节应按本节第22.2.1条的规定经检验合格后方可使用。

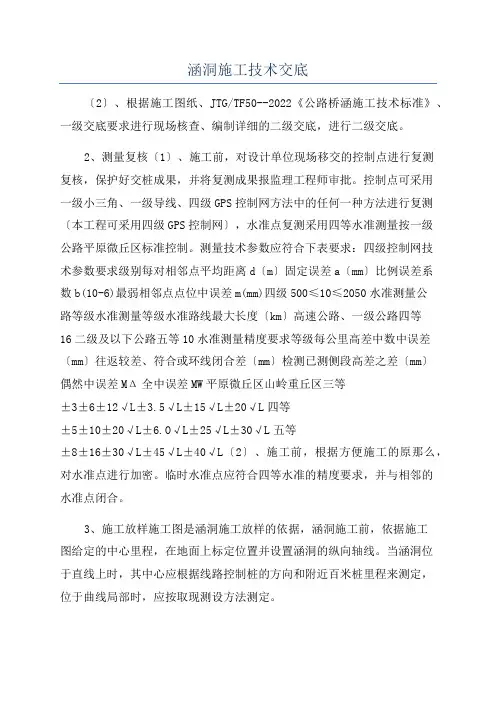

涵洞施工技术交底〔2〕、根据施工图纸、JTG/TF50--2022《公路桥涵施工技术标准》、一级交底要求进行现场核查、编制详细的二级交底，进行二级交底。

2、测量复核〔1〕、施工前，对设计单位现场移交的控制点进行复测复核，保护好交桩成果，并将复测成果报监理工程师审批。

控制点可采用一级小三角、一级导线、四级GPS控制网方法中的任何一种方法进行复测〔本工程可采用四级GPS控制网〕，水准点复测采用四等水准测量按一级公路平原微丘区标准控制。

测量技术参数应符合下表要求：四级控制网技术参数要求级别每对相邻点平均距离d〔m〕固定误差a〔mm〕比例误差系数b(10-6)最弱相邻点点位中误差m(mm)四级500≤10≤2050水准测量公路等级水准测量等级水准路线最大长度〔km〕高速公路、一级公路四等16二级及以下公路五等10水准测量精度要求等级每公里高差中数中误差〔mm〕往返较差、符合或环线闭合差〔mm〕检测已测侧段高差之差〔mm〕偶然中误差MΔ全中误差MW平原微丘区山岭重丘区三等±3±6±12√L±3.5√L±15√L±20√L四等±5±10±20√L±6.O√L±25√L±30√L五等±8±16±30√L±45√L±40√L〔2〕、施工前，根据方便施工的原那么，对水准点进行加密。

临时水准点应符合四等水准的精度要求，并与相邻的水准点闭合。

3、施工放样施工图是涵洞施工放样的依据，涵洞施工前，依据施工图给定的中心里程，在地面上标定位置并设置涵洞的纵向轴线。

当涵洞位于直线上时，其中心应根据线路控制桩的方向和附近百米桩里程来测定，位于曲线局部时，应按取现测设方法测定。

涵洞轴线确定后量出上下游涵长，考虑进出水口是否顺畅，当无需改善时，用小木桩标定涵端，用大木桩控制涵洞轴线，并以轴线为基准测定基坑和根底在平面上的所有尺寸，用木桩标出。

公路桥涵施工技术规范JTGTF50-2022-1一、总则1.1 编制依据本规范依据《中华人民共和国公路法》、《中华人民共和国建造法》、《中华人民共和国安全生产法》、《中华人民共和国环境保护法》等法律法规，结合公路桥涵施工的特点和发展趋势，参照国内外相关技术标准和规范，编制而成。

1.2 适合范围本规范适合于公路桥涵的施工管理、施工组织、施工质量控制、施工安全防护、施工环境保护等方面的技术要求。

本规范不适合于铁路桥涵、市政桥涵、隧道、渡口等的施工。

1.3 基本原则以人为本，保障施工人员的生命安全和身体健康，预防和减少事故发生。

以质量为核心，按照设计要求和合同约定，确保施工质量符合标准和规范。

以效益为目标，合理安排施工进度和资源，提高施工效率和经济效益。

以创新为动力，采用先进的技术、设备和方法，提高施工水平和能力。

以环保为责任，遵守环境保护法律法规，减少施工对环境的影响和污染。

二、施工管理2.1 施工组织2.1.1 施工组织设计施工单位应根据设计文件、合同条款、现场条件等因素，编制施工组织设计，并报业主或者其代表审批。

施工概况：包括项目名称、地点、性质、规模、结构类型、设计要求等。

施工方案：包括主要结构部件的施工方法、顺序、步骤等。

施工进度：包括各分部份项工程的开工日期、完成日期、关键节点日期等。

施工质量控制：包括质量目标、检验检测计划、质量记录等。

施工安全防护：包括安全目标、安全措施、应急预案等。

施工环境保护：包括环境影响评估、污染防治措施等。

2.1.2 施工现场管理施工单位应按照施工组织设计，合理布置施工现场，设置必要的暂时设施，并保持现场清洁整齐。

办公、生活、仓储等用房应符合国家有关规定，保证施工人员的正常工作和生活。

供水、供电、排水、通信等设施应符合国家有关规定，保证施工现场的正常运行和安全。

施工道路、运输设备、起重设备等应符合国家有关规定，保证施工材料和设备的顺畅运输和安全吊装。

现场试验室、检测设备等应符合国家有关规定，保证施工质量的有效监控和检验。

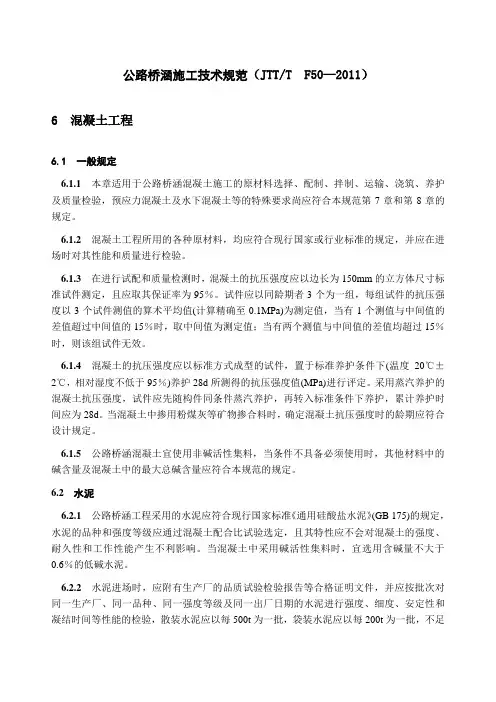

公路桥涵施工技术规范（JTT/T F50—2011）6 混凝土工程6.1 一般规定6.1.1 本章适用于公路桥涵混凝土施工的原材料选择、配制、拌制、运输、浇筑、养护及质量检验，预应力混凝土及水下混凝土等的特殊要求尚应符合本规范第7章和第8章的规定。

6.1.2 混凝土工程所用的各种原材料，均应符合现行国家或行业标准的规定，并应在进场时对其性能和质量进行检验。

6.1.3 在进行试配和质量检测时，混凝土的抗压强度应以边长为150mm的立方体尺寸标准试件测定，且应取其保证率为95％。

试件应以同龄期者3个为一组，每组试件的抗压强度以3个试件测值的算术平均值(计算精确至0.1MPa)为测定值，当有1个测值与中间值的差值超过中间值的15％时，取中间值为测定值；当有两个测值与中间值的差值均超过15％时，则该组试件无效。

6.1.4 混凝土的抗压强度应以标准方式成型的试件，置于标准养护条件下(温度20℃±2℃，相对湿度不低于95％)养护28d所测得的抗压强度值(MPa)进行评定。

采用蒸汽养护的混凝土抗压强度，试件应先随构件同条件蒸汽养护，再转入标准条件下养护，累计养护时间应为28d。

当混凝土中掺用粉煤灰等矿物掺合料时，确定混凝土抗压强度时的龄期应符合设计规定。

6.1.5 公路桥涵混凝土宜使用非碱活性集料，当条件不具备必须使用时，其他材料中的碱含量及混凝土中的最大总碱含量应符合本规范的规定。

6.2 水泥6.2.1公路桥涵工程采用的水泥应符合现行国家标准《通用硅酸盐水泥》(GB 175)的规定，水泥的品种和强度等级应通过混凝土配合比试验选定，且其特性应不会对混凝土的强度、耐久性和工作性能产生不利影响。

当混凝土中采用碱活性集料时，宜选用含碱量不大于0.6％的低碱水泥。

6.2.2水泥进场时，应附有生产厂的品质试验检验报告等合格证明文件，并应按批次对同一生产厂、同一品种、同一强度等级及同一出厂日期的水泥进行强度、细度、安定性和凝结时间等性能的检验，散装水泥应以每500t为一批，袋装水泥应以每200t为一批，不足500t或200t时，亦按一批计。

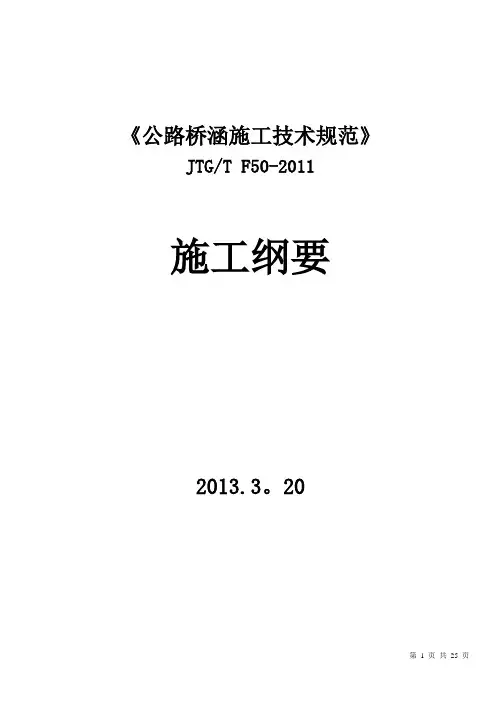

《公路桥涵施工技术规范》JTG/T F50-2011施工纲要2013.3。

20一、总则1、公路桥涵工程施工应积极推广使用可靠的新技术、新工艺、新材料、新设备.二、术语1、大直径桩——直径D≥2.5m的钻孔灌注桩。

2、超长桩-—桩长L≥90m的钻孔灌注桩。

3、高强度砼——强度等级≥C60的砼。

4、高性能砼—-采用砼的常规材料、常规工艺，在常温下，以低水胶比、大掺量优质掺合料和严格的质量控制措施制作的，具有良好的施工工作性能且硬化后具有高耐久性、高尺寸稳定性及较高强度的砼。

5、大体积砼—-现场浇筑的最小边尺寸≥1m，且必须采取措施以避免因水化热引起的内表温差过大而导致裂缝的砼。

6、结构物的表面系数—-(结构物冷却面积m2)/(结构体积m3)。

7、悬臂浇筑法——在以桥墩为中心的顺桥向两侧,采用专用设备对称平衡地逐段向跨中浇筑砼梁体,并逐段施加预应力的施工方法，常采用挂篮等特殊工艺设备。

8、预拱度-—为抵消梁、拱、桁架等结构在荷载作用下产生的位移(挠度），在施工或制造时所预留的与位移方向相反的校正量。

三、施工准备和施工测量3。

1施工准备1、对技术条件复杂的工程，应进行多方案比选，编制安全可靠、技术可行、经济合理的专项施工技术方案和专项安全技术方案。

2、水泥、砂、石、外加剂等施工原材料的选择应在工程开工前通过试验确定，各种原材料进场时，应按本规范的有关规定进行相应的质量检测和试验工作。

3、开工前应完成现场的“四通一平”工作，即通路、通电、通水、通讯及平整场地。

3.2施工测量1、施工过程中，应对桥梁工程控制网进行不定期的检测和定期复测，定期复测周期不应超过6个月。

2、平面控制测量等级：a。

多跨桥梁总长1000m≤L＜2000m，或单跨跨径150m≤Lk＜300m,或高架桥；测量等级属四等。

b。

多跨桥梁总长L＜1000m,或单跨跨径Lk＜150m;测量等级属一级。

3、各等级平面控制测量,其最弱点点位中误差为＜±50mm，四等控制网最弱相邻点边长相对中误差≤1/35000（一级控制网相对中误差≤1/20000）。

公路桥涵施工技术规范JTGTF50-2022-1一、概述公路桥涵施工项目的基本信息，如项目名称、地点、规模、类型、结构、设计单位、施工单位、监理单位等。

公路桥涵施工项目的主要内容，如施工组织设计、施工方案、施工进度计划、质量控制计划、安全控制计划、环境保护控制计划等。

公路桥涵施工项目的主要技术要求，如材料要求、设备要求、人员要求、检测要求、验收要求等。

公路桥涵施工项目的主要技术措施，如基础处理措施、支护结构措施、土方开挖措施、钻孔灌注桩措施、预应力混凝土梁措施、钢筋混凝土梁措施、箱梁措施、拱桥措施、索结构措施、伸缩缝措施、防水排水措施、沥青混凝土铺装措施等。

公路桥涵施工项目的主要技术难点及解决方法，如地质条件复杂难点、结构形式复杂难点、高空作业难点、大跨度结构难点等。

二、基本信息（此处填写公路桥涵施工项目的基本信息，如下表所示）---项目名称 --------------------------------------------项目地点 ---------------项目规模 ---------------项目类型 ---------------结构形式 ---------------设计单位 ---------------施工单位 ---------------监理单位 ------------三、主要内容3.1 施工组织设计施工组织结构图施工管理人员名单及职责施工技术人员名单及职责施工质量人员名单及职责施工安全人员名单及职责施工环境人员名单及职责施工协调与沟通机制3.2 施工方案施工总体思路施工分部份项划分施工关键节点控制施工技术难点分析施工技术措施选择施工技术措施实施3.3 施工进度计划施工总体进度计划表施工分部份项进度计划表施工关键节点进度计划表施工进度控制方法3.4 质量控制计划质量目标与要求质量管理体系与机构质量管理文件与记录质量检测与评价方法质量验收与评定方法3.5 安全控制计划安全目标与要求安全管理体系与机构安全管理文件与记录安全教育与培训方法安全检查与评价方法安全事故预防与处理方法3.6 环境保护控制计划环境目标与要求环境管理体系与机构环境管理文件与记录环境影响评价方法环境保护措施选择与实施四、主要技术要求4.1 材料要求材料种类、规格、数量、来源、供应商等信息材料质量标准、检测方法、验收条件等信息材料储存、运输、保护、使用等注意事项4.2 设备要求设备种类、规格、数量、来源、供应商等信息设备性能标准、检测方法、验收条件等信息设备安装、调试、操作、维护等注意事项4.3 人员要求人员数量、结构、分配等信息人员资质、能力、培训等信息人员考核、激励、保障等信息4.4 检测要求检测项目、范围、频次等信息检测方法、标准、仪器4.5 验收要求验收项目、范围、时间等信息验收方法、标准、程序等信息验收结果、评定、记录等信息五、主要技术措施5.1 基础处理措施基础处理的目的、原则、方法等信息基础处理的具体步骤、操作要点、注意事项等信息基础处理的质量控制、安全控制、环境保护等信息5.2 支护结构措施支护结构的类型、形式、参数等信息支护结构的设计依据、计算方法、检验方法等信息支护结构的施工步骤、操作要点、注意事项等信息支护结构的质量控制、安全控制、环境保护等信息5.3 土方开挖措施土方开挖的范围、深度、坡度等信息土方开挖的设备选择、作业方式、效率等信息土方开挖的质量控制、安全控制、环境保护等信息5.4 钻孔灌注桩措施钻孔灌注桩的类型、规格、数量等信息钻孔灌注桩的设计依据、计算方法、检验方法等信息钻孔灌注桩的施工步骤、操作要点、注意事项等信息钻孔灌注桩的质量控制、安全控制、环境保护等信息5.5 预应力混凝土梁措施预应力混凝土梁的类型、形式、参数等信息预应力混凝土梁的设计依据、计算方法、检验方法等信息预应力混凝土梁的制作步骤、操作要点、注意事项等信息预应力混凝土梁的运输步骤、操作要点、注意事项等信息预应力混凝土梁的安装步骤、操作要点、注意事项等信息预应力混凝土梁的质量控制、安全控制、环境保护等信息5.6 钢筋混凝土梁措施钢筋混凝土梁的类型、形式、参数等信息钢筋混凝土梁的设计依据、计算方法、检验方法等信息钢筋混凝土梁的制作步骤、操作要点、注意事项等信息钢筋混凝土梁的运输步骤、操作要点、注意事项等信息钢筋混凝土梁的安装步骤、操作要点、注意事项等信息钢筋混凝土梁的质量控制、安全控制、环境保护等信息5.7 箱梁措施箱梁的类型、形式、参数等信息箱梁的设计依据、计算方法、检验方法等信息箱梁的制作步骤、操作要点、注意事项等信息箱梁的运输步骤、操作要点、注意事项等信息箱梁的安装步骤、操作要点、注意事项等信息箱梁的质量控制、安全控制、环境保护等信息5.8 拱桥措施拱桥的类型、形式、参数等信息拱桥的设计依据、计算方法、检验方法等信息拱桥的施工步骤、操作要点、注意事项等信息拱桥的质量控制、安全控制、环境保护等信息5.9 索结构措施索结构的类型、形式、参数等信息索结构的设计依据、计算方法、检验方法等信息索结构的施工步骤、操作要点、注意事项等信息索结构的质量控制、安全控制、环境保护等信息5.10 伸缩缝措施伸缩缝的类型、形式、参数等信息伸缩缝的设计依据、计算方法、检验方法等信息伸缩缝的施工步骤、操作要点、注意事项等信息伸缩缝的质量控制、安全控制、环境保护等信息5.11 防水排水措施防水排水的目的、原则、方法等信息防水排水的具体步骤、操作要点、注意事项等信息防水排水的质量控制、安全控制、环境保护等信息5.12 沥青混凝土铺装措施沥青混凝土铺装的类型、规格、厚5.12 沥青混凝土铺装措施沥青混凝土铺装的类型、规格、厚度、层数等信息沥青混凝土铺装的设计依据、计算方法、检验方法等信息沥青混凝土铺装的施工步骤、操作要点、注意事项等信息沥青混凝土铺装的质量控制、安全控制、环境保护等信息六、主要技术难点及解决方法6.1 地质条件复杂难点地质条件复杂的具体表现、影响、危害等信息地质条件复杂的预防措施、应对措施、补救措施等信息地质条件复杂的实际案例、经验教训、改进建议等信息6.2 结构形式复杂难点结构形式复杂的具体表现、影响、危害等信息结构形式复杂的预防措施、应对措施、补救措施等信息结构形式复杂的实际案例、经验教训、改进建议等信息6.3 高空作业难点高空作业的具体表现、影响、危害等信息高空作业的预防措施、应对措施、补救措施等信息高空作业的实际案例、经验教训、改进建议等信息6.4 大跨度结构难点大跨度结构的具体表现、影响、危害等信息大跨度结构的预防措施、应对措施、补救措施等信息大跨度结构的实际案例、经验教训、改进建议等信息七、附件《公路桥涵施工技术规范》（JTG/T F50-2022）全文《公路桥涵施工技术规范》（JTG/T F50-2022）解读公路桥涵施工项目相关图纸公路桥涵施工项目相关数据表公路桥涵施工项目相关检测报告公路桥涵施工项目相关验收报告八、专属名词及注释公路桥涵：指公路工程中的桥梁、涵洞、隧道、立交、匝道等跨越或者穿越障碍物的结构物。

-*公路桥梁施工技术规范JTG T F50-2011附录附录 A距离测量改正及长度计算公式A.0.1 尺长改正（l ）改正数l=L' l（A-1）L式中： L——钢尺总长 ( 刻度数 ) ；L′=L-L 0；L0——钢尺检定时标准长度；l——实测尺段长度。

A.0.2 温度改正（t）改正数t=l k（ t-t0）（A-2 ）式中： l ——实测尺段长度；t0——钢尺标准长度时的温度；t——测量时的实际平均温度；k ——经检定的钢尺的线膨胀系数，如不确知时，可用0.0000117/ 1℃。

A.0.3 拉力改正 (P)所施拉力不同于标准拉力时改正数P=l ( P P)（）AE A-3式中： l ——实测尺段长度；P——测量时的实际拉力；P ——检定时的标准拉力；A——钢尺的断面积；E——钢尺材料的弹性模量。

-*A.0.4 垂度改正 ( f )改正数d md2f=（ A-4）24P式中： d——量距时钢尺两端支点间距离；m——钢尺每单位长度的质量；P——测量时的实际拉力。

A.0.5 倾斜度改正 (h)改正数h 2h4（ A-5 ）h=8L32L式中： L——倾斜尺段长度；h——两端高差。

A.0.6 每一尺段之实际长（ dn）dn = l +l +t + P + f + h（A-6 ）A.0.7 距离全长（ d）d = Σdn = Σ（ l + l + t + P + f + h）（A-7 ）-*附录 B试桩试验办法B.1一般规定B.1.1 本办法适用于施工阶段检验性的试桩，其内容包括工艺试验、动力试验及静压、静拔和静推试验。

但在多年冻土、湿陷性黄土等地层的试桩试验，不适用本办法。

B.1.2 试桩的位置应符合设计要求，设计无要求时，宜选择在有代表性地质的地方，并尽量靠近地质钻孔或静力触探孔，其间距一般不宜大于 5m或小于 1m。

试桩的桩径、测试内容应符合设计要求。

B.1.3勘测设计阶段的试桩数量由设计部门确定，施工阶段的试桩数量规定如下：1静压试验应按施工合同规定的数量进行试桩，可按下列规定进行：1）试桩的数量应根据设计要求和工程地貭条件确定，但不宜少于2根。

——第i组混凝土样本试件的立方体抗压强度代表值（MPa），精确到0.1；n——本检验期内的样本数量；——同一检验批n组混凝土立方体抗压强度的最小值（MPa）；——合格判定系数，见表6.16.6-1.表6.16.6-1 混凝土强度的合格判定系数3 中小桥及涵洞等工程，同批混凝土试件少于10组时，可采用非统计方法按下述条件进行评定：（6.16.6-4）（6.16.6-5）式中：λ3、λ4——混凝土强度的合格判定系数，见表6.16.6-2。

4 当混凝土强度按试件强度进行评定达不到合格条件时，可采用无损检测法或钻取试样确定结构混凝土的实际强度和浇筑质量。

如仍有不合格，应采取措施进行处理。

6.16.7 高性能混凝土的质量除应按本章的规定进行常规检验外，尚应对其耐久性质量进行检验。

耐久性质量应根据不同要求和处于不同环境下的工程，对混凝土的拌合物及实体结构分别进行相应的检验。

质量检验的结果应符合设计的规定，同时应符合本规范的相关规定；当质量检验评定结果不合格时，应委托专门的咨询机构就其耐久性质进行评价，并应按其评价结果结论进行处理。

耐久性的质量检验应符合下列规定：1 对高性能混凝土的拌合物，宜进行抗渗、抗冻和电通量等耐久性指标的检验；对引气混凝土，尚应抽检其含气量。

抗渗、抗冻检验的试验方法应符合现行行业标准《公路工程水泥及水泥混凝土试验规程》（JTG E30）的规定，电通量的检验应符合本规范附录B3的规定，高性能混凝土的电通量应不大于1 000C。

检验结果应满足设计和经批准的施工配合比的要求。

2 试题结构在拆模且养护结束后，应对钢筋的混凝土保护层厚度，保户层混凝土的密实性、渗透性等进行检验。

必要时，可从实体结构的混凝土中取芯制作试件，测定混凝土的含气量和气泡间距系数、抗冻等级或耐久性指数DF、氯离子扩散系数等指标。

3 高性能混凝土的保护层，宜采用专用的钢筋保护层厚度检测仪进行无损检测；当对保护层厚度检测结果有怀疑时，可采用局部破损的方法进行复核，但复核结束后应对破损部位进行及时修复。

《公路桥涵施工技术规范》JTG/T F50—2011施工纲要2013.3。

20一、总则1、公路桥涵工程施工应积极推广使用可靠的新技术、新工艺、新材料、新设备。

二、术语1、大直径桩—-直径D≥2.5m的钻孔灌注桩。

2、超长桩-—桩长L≥90m的钻孔灌注桩。

3、高强度砼——强度等级≥C60的砼。

4、高性能砼-—采用砼的常规材料、常规工艺，在常温下，以低水胶比、大掺量优质掺合料和严格的质量控制措施制作的，具有良好的施工工作性能且硬化后具有高耐久性、高尺寸稳定性及较高强度的砼.5、大体积砼--现场浇筑的最小边尺寸≥1m，且必须采取措施以避免因水化热引起的内表温差过大而导致裂缝的砼.6、结构物的表面系数--(结构物冷却面积m2)/(结构体积m3）。

7、悬臂浇筑法——在以桥墩为中心的顺桥向两侧，采用专用设备对称平衡地逐段向跨中浇筑砼梁体，并逐段施加预应力的施工方法，常采用挂篮等特殊工艺设备。

8、预拱度-—为抵消梁、拱、桁架等结构在荷载作用下产生的位移（挠度），在施工或制造时所预留的与位移方向相反的校正量.三、施工准备和施工测量3.1施工准备1、对技术条件复杂的工程，应进行多方案比选，编制安全可靠、技术可行、经济合理的专项施工技术方案和专项安全技术方案。

2、水泥、砂、石、外加剂等施工原材料的选择应在工程开工前通过试验确定，各种原材料进场时,应按本规范的有关规定进行相应的质量检测和试验工作。

3、开工前应完成现场的“四通一平”工作,即通路、通电、通水、通讯及平整场地.3。

2施工测量1、施工过程中，应对桥梁工程控制网进行不定期的检测和定期复测，定期复测周期不应超过6个月。

2、平面控制测量等级：a。

多跨桥梁总长1000m≤L＜2000m，或单跨跨径150m≤Lk＜300m,或高架桥；测量等级属四等.b。

多跨桥梁总长L＜1000m，或单跨跨径Lk＜150m；测量等级属一级。

3、各等级平面控制测量,其最弱点点位中误差为＜±50mm，四等控制网最弱相邻点边长相对中误差≤1/35000（一级控制网相对中误差≤1/20000)。

公路桥梁施工技术规范JTG T F50-2011附录 附录A 距离测量改正及长度计算公式A.0.1 尺长改正（Δl ） 改正数Δl=LlL ⋅-' （A-1） 式中：L ——钢尺总长(刻度数)；L ′=L-L 0 ；L 0——钢尺检定时标准长度； l ——实测尺段长度。

A.0.2 温度改正（Δt ） 改正数Δt =l k （t-t 0） （A-2）式中：l ——实测尺段长度；t 0——钢尺标准长度时的温度；t ——测量时的实际平均温度；k ——经检定的钢尺的线膨胀系数，如不确知时，可用0.0000117/1℃。

A.0.3 拉力改正(ΔP ) 所施拉力不同于标准拉力时 改正数ΔP =AEP P l )(0- （A-3） 式中：l ——实测尺段长度；P ——测量时的实际拉力；P 0——检定时的标准拉力； A ——钢尺的断面积； E ——钢尺材料的弹性模量。

A.0.4 垂度改正(Δf ) 改正数Δf =224⎪⎭⎫⎝⎛-P md d （A-4）式中：d ——量距时钢尺两端支点间距离；m ——钢尺每单位长度的质量； P ——测量时的实际拉力。

A.0.5 倾斜度改正(Δh ) 改正数Δh =⎪⎪⎭⎫ ⎝⎛+-34282L h L h （A-5）式中：L ——倾斜尺段长度；h ——两端高差。

A.0.6 每一尺段之实际长（dn ）dn = l + Δl + Δt + ΔP + Δf + Δh （A-6）A.0.7 距离全长（d ）d = Σdn = Σ（l + Δl + Δt + ΔP + Δf +Δh ） （A-7）附录B 试桩试验办法B.1 一般规定B.1.1本办法适用于施工阶段检验性的试桩，其内容包括工艺试验、动力试验及静压、静拔和静推试验。

但在多年冻土、湿陷性黄土等地层的试桩试验，不适用本办法。

B.1.2 试桩的位置应符合设计要求，设计无要求时，宜选择在有代表性地质的地方，并尽量靠近地质钻孔或静力触探孔，其间距一般不宜大于5m或小于1m。
