公路桥梁施工技术规范JTG-T-F50-2011附录

公路桥涵施工技术规范JTGTF50-2011-1一、概述公路桥涵施工的基本原则和要求公路桥涵施工的主要工程类型和特点公路桥涵施工的主要工艺方法和技术措施公路桥涵施工的质量标准和检验方法公路桥涵施工的安全防护和环境保护公路桥涵施工的监理和验收二、公路桥涵施工的基本原则和要求以人为本，保障人身安全和健康以质量为核心，确保工程质量和使用寿命以效益为目标，优化资源配置和成本控制以创新为动力，推进技术进步和管理改进以协调为基础，促进各方沟通和合作以法律为依据，遵守法律法规和行业规范施工前应进行充分的勘察、设计、审查和准备工作，制定合理的施工方案和组织计划，明确各项任务和责任，做好人员、设备、材料、资金等方面的保障。

施工过程中应按照设计图纸和技术规范进行操作，控制各项质量指标，采取有效的技术措施，防止或减少不良影响和风险，及时处理问题和变更，记录并报告施工情况。

施工后应进行严格的检测、评定和验收，对不合格或缺陷部分进行整改或修复，对完成的工程进行归档和移交，对施工过程中的经验教训进行总结和反馈。

三、公路桥涵施工的主要工程类型和特点桩基础：指在地下形成承受荷载的柱状结构物，用于支撑上部结构或改善地基承载力的基础。

常见的桩基础有钻孔灌注桩、预制混凝土桩、钢管桩等。

桥墩：指连接上部结构与下部结构，并承受上部结构荷载的竖向结构物。

常见的桥墩有矩形墩、圆形墩、空心墩、框架墩等。

桥台：指位于桥梁两端，连接上部结构与路基，并承受上部结构荷载和水平推力的结构物。

常见的桥台有重力式桥台、柱式桥台、框架式桥台等。

上部结构：指位于桥梁上方，承受车辆和行人荷载，并传递给下部结构的结构物。

常见的上部结构有梁式结构、拱式结构、索式结构等。

涵洞：指在路基下方或侧方，穿越水流或其他障碍物的通道。

常见的涵洞有圆形涵洞、矩形涵洞、拱形涵洞等。

公路桥涵施工的特点主要有：工程量大，施工周期长，施工难度高，技术要求严格，质量影响因素多，安全风险大。

公路桥涵施工技术规范（JTT/T F50—2011）6 混凝土工程6.1 一般规定6.1.1 本章适用于公路桥涵混凝土施工的原材料选择、配制、拌制、运输、浇筑、养护及质量检验，预应力混凝土及水下混凝土等的特殊要求尚应符合本规范第7章和第8章的规定。

6.1.2 混凝土工程所用的各种原材料，均应符合现行国家或行业标准的规定，并应在进场时对其性能和质量进行检验。

6.1.3 在进行试配和质量检测时，混凝土的抗压强度应以边长为150mm的立方体尺寸标准试件测定，且应取其保证率为95％。

试件应以同龄期者3个为一组，每组试件的抗压强度以3个试件测值的算术平均值(计算精确至0.1MPa)为测定值，当有1个测值与中间值的差值超过中间值的15％时，取中间值为测定值；当有两个测值与中间值的差值均超过15％时，则该组试件无效。

6.1.4 混凝土的抗压强度应以标准方式成型的试件，置于标准养护条件下(温度20℃±2℃，相对湿度不低于95％)养护28d所测得的抗压强度值(MPa)进行评定。

采用蒸汽养护的混凝土抗压强度，试件应先随构件同条件蒸汽养护，再转入标准条件下养护，累计养护时间应为28d。

当混凝土中掺用粉煤灰等矿物掺合料时，确定混凝土抗压强度时的龄期应符合设计规定。

6.1.5 公路桥涵混凝土宜使用非碱活性集料，当条件不具备必须使用时，其他材料中的碱含量及混凝土中的最大总碱含量应符合本规范的规定。

6.2 水泥6.2.1公路桥涵工程采用的水泥应符合现行国家标准《通用硅酸盐水泥》(GB 175)的规定，水泥的品种和强度等级应通过混凝土配合比试验选定，且其特性应不会对混凝土的强度、耐久性和工作性能产生不利影响。

当混凝土中采用碱活性集料时，宜选用含碱量不大于0.6％的低碱水泥。

6.2.2水泥进场时，应附有生产厂的品质试验检验报告等合格证明文件，并应按批次对同一生产厂、同一品种、同一强度等级及同一出厂日期的水泥进行强度、细度、安定性和凝结时间等性能的检验，散装水泥应以每500t为一批，袋装水泥应以每200t为一批，不足500t或200t时，亦按一批计。

公路桥涵施工技术规范JTGTF50-2011-1一、概述公路桥涵施工的基本要求和原则公路桥涵施工的组织管理和质量控制公路桥涵施工的主要工序和技术措施公路桥涵施工的安全防护和环境保护二、公路桥涵施工的基本要求和原则依据设计文件、合同约定和相关标准规范进行施工，保证工程质量符合设计要求和验收标准。

优化施工方案，合理安排施工进度，有效利用资源，降低成本，提高效率。

加强施工现场管理，落实责任制，建立健全各项制度和规程，确保施工顺利进行。

重视施工安全防护，采取有效措施，预防和消除事故隐患，保障人员、设备、材料和周边环境的安全。

注重环境保护，遵守环境法规，减少污染物排放，控制噪声、粉尘、废水等对环境的影响。

三、公路桥涵施工的组织管理和质量控制施工前期准备：包括设计文件审查、现场勘察、材料设备采购、人员培训等。

施工计划编制：包括总体计划、分部分项计划、专项计划等。

施工组织实施：包括现场布置、交通组织、材料设备管理、人员管理等。

施工质量控制：包括质量检验与评定、质量检测与监测、质量记录与报告等。

施工变更与索赔：包括变更申请与审批、索赔依据与程序、索赔金额与结算等。

工程竣工验收：包括竣工资料整理与移交、竣工验收申请与组织、竣工验收结果与结论等。

四、公路桥涵施工的主要工序和技术措施基础施工：包括基坑开挖、支护与降水、桩基施工、承台与墩台施工等。

上部结构施工：包括梁板、箱梁、拱桥、索桥等不同类型的上部结构的制作、安装、张拉、压浆等。

桥面系施工：包括桥面铺装、防水层、伸缩缝、栏杆等桥面系的施工。

涵洞施工：包括涵洞开挖、支护与降水、涵洞衬砌、涵洞入口与出口等涵洞的施工。

其他附属设施施工：包括桥下排水、桥上照明、桥上标志标线等其他附属设施的施工。

五、公路桥涵施工的安全防护和环境保护安全防护：包括制定安全生产责任制，加强安全教育培训，落实安全检查制度，配备必要的安全设备和器材，做好应急预案和救援措施，及时处理安全事故等。

环境保护：包括制定环境保护方案，执行环境保护规范，采取减少污染物排放，控制噪声、粉尘、废水等对环境的影响，做好绿化恢复和生态修复等。

20钢桥20.1 一般规定20.1.1适用范围本章适用于以工厂化制造，在施工现场以高强螺栓连接或焊接连接的钢桥施工。

20.1.2钢桥材料1 钢桥制造使用的材料必须符合设计文件的要求和现行有关标准的规定，必须有材料质量证明书并进行复验；钢材应按同一炉批、材质、板厚每10个炉（批）号抽验一组试件，焊接与涂装材料应按有关规定抽样复验，复验合格后方可使用。

2 采用进口钢材时，应按合同规定进行商检，应按现行标准检验其化学成分和力学性能；并应按现行有关标准进行抽查复验和与匹配的焊接材料做焊接试验，不符合要求的钢材不得使用。

3 当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度允许负偏差值的1/2。

4 5 剪力钉(圆柱头焊钉)应符合GB/T10433的规定。

高强度螺栓连接副应符合GB/T1288～GB/T1231的规定。

20.1.3制造厂应对设计文件严格进行工艺性审查。

当需要修改设计时，应取得原设计单位的同意，并应签署设计变更文件。

钢桥的制作和安装应符合设计文件和加工图的要求，并应符合本规范的规定。

1 提交钢桥制造厂的设计文件应包括：1）钢桥主要受力杆件的应力计算表及杆件断面的选定图表。

2）钢桥全部杆件的设计详图、材料明细表、工地螺栓表，制作时应考虑荷载引起的挠度对钉孔的影响。

3）特定的设计、施工及安装说明。

4）安装构件、附属构件的设计图。

- 276 -刚桥2 钢桥加工图由制造厂进行绘制，包括下列各项：1）根据设计文件按杆件编号绘制加工图并编制制造工艺。

2）发送杆件表。

3）厂内试装简图。

4）工地拼装简图。

20.1.4钢桥制造和检验所用的量具、仪器、仪表等应经主管部门授权的法定计量技术机构进行校验，并应按有关规定进行操作。

20.1.5钢桥制造及验收除应符合本规范外，还应符合国家现行的有关强制性的标准之规定。

20.2 钢桥制造20.2.1作样、号料与切割1 作样和号料应根据加工图和工艺要求进行，应预留制作和安装时的焊接收缩余量及切割、刨边和铣平等加工余量。

《公路桥涵施工技术规范》JTG/T F50-2011 与《公路桥涵施工技术规范》JTJ041-2000 修改地方整理本次桥规内容修改得比较多，从大的章节、到章节的细部内容都作了很大的修改，我们一下子学不了很多，现只学习关于试验检测工作中要用的相关的一些内容，对于现场施工技术的部份，大家自己以后慢慢学习。

一、在章节上原规范为22章，现在为26章，比老规范增加了四章内容。

分别是第13章“扩大基础”，第20章“海洋环境”，第25章“安全施工”，第26章“工程交工”。

附录也调整了，由原先的28个附录调整为17个附录。

不是内容少了，而是多了，以在附录内讲的东西，现在调到规范内了。

二、几个重大调整（试验检测相关的）1、章节内容调整较多，如增加了环氧涂层钢筋、高性能混凝土、真空辅助压浆、无粘结预应力、体外预应力、钢筋的机械连接、束筋施工等都。

这些全是施工上的。

(这里少说了)2、混凝土工程；对水泥的的检测增加了指标。

小于0.6%。

3、集料的有关指标全按方孔筛标准列出，不再是圆孔筛了。

同时列出了表观密度、松散堆积密度、空隙率等指标的要求。

4、对掺合料和外加剂作了更为严格的规定。

5、配合比设计增加了耐久性的指标的要求。

氯离子的含量规定。

学习一下耐久性的概念。

的6。

大家可以看一下，现在的几个系数比以前小多了。

7、后张法的孔道压浆提高了要求。

增加的指标很多，大家可以认真看看，实际做起来，可能有点难。

其它还有很多，这里不讲。

总的调整内容有15项。

三、几个具体的内容修正6.3 细集料在细集料的检测指标中的坚固性，增加了最大压碎值指标，分三级技术要求。

增加了亚甲蓝试验。

当然特别提出的还是碱集料反应。

以前不作要求的。

级配要求取了10mm孔径，别的区间的数据没有变化。

6.4、粗集料粗集料的岩石的抗压强度与混凝土强度之比就应不小于1.5，老规范是2.0，大家可以想想为什么下调了。

这个在条文说明中有解释。

混凝土的最大粒径现在为75mm。

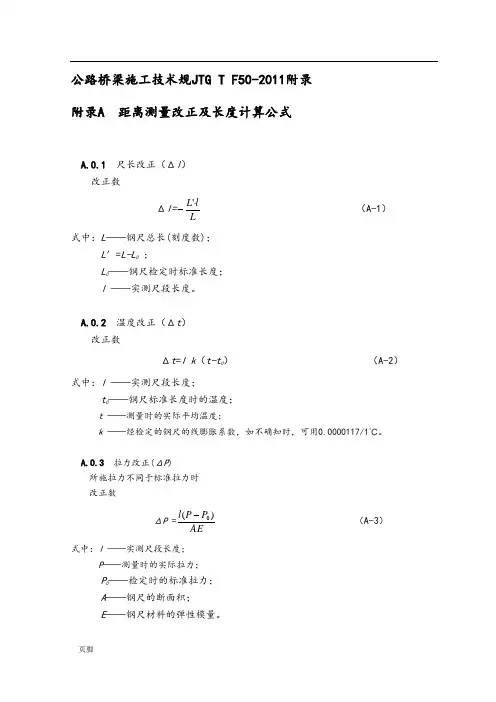

公路桥梁施工技术规JTG T F50-2011附录 附录A 距离测量改正及长度计算公式A.0.1 尺长改正（Δl ） 改正数Δl=LlL ⋅-' （A-1） 式中：L ——钢尺总长(刻度数)；L ′=L-L 0 ；L 0——钢尺检定时标准长度； l ——实测尺段长度。

A.0.2 温度改正（Δt ） 改正数Δt =l k （t-t 0） （A-2）式中：l ——实测尺段长度；t 0——钢尺标准长度时的温度；t ——测量时的实际平均温度；k ——经检定的钢尺的线膨胀系数，如不确知时，可用0.0000117/1℃。

A.0.3 拉力改正(ΔP ) 所施拉力不同于标准拉力时 改正数ΔP =AEP P l )(0- （A-3） 式中：l ——实测尺段长度；P ——测量时的实际拉力；P 0——检定时的标准拉力； A ——钢尺的断面积； E ——钢尺材料的弹性模量。

A.0.4 垂度改正(Δf ) 改正数Δf =224⎪⎭⎫⎝⎛-P md d （A-4）式中：d ——量距时钢尺两端支点间距离；m ——钢尺每单位长度的质量； P ——测量时的实际拉力。

A.0.5 倾斜度改正(Δh ) 改正数Δh =⎪⎪⎭⎫ ⎝⎛+-34282L h L h （A-5）式中：L ——倾斜尺段长度；h ——两端高差。

A.0.6 每一尺段之实际长（dn ）dn = l + Δl + Δt + ΔP + Δf + Δh （A-6）A.0.7 距离全长（d ）d = Σdn = Σ（l + Δl + Δt + ΔP + Δf +Δh ） （A-7）附录B 试桩试验办法B.1 一般规定B.1.1本办法适用于施工阶段检验性的试桩，其容包括工艺试验、动力试验及静压、静拔和静推试验。

但在多年冻土、湿陷性黄土等地层的试桩试验，不适用本办法。

B.1.2 试桩的位置应符合设计要求，设计无要求时，宜选择在有代表性地质的地方，并尽量靠近地质钻孔或静力触探孔，其间距一般不宜大于5m或小于1m。

公路桥涵施工技术规范JTGTF50-2011-1第一章总则第一条本规范的编制依据和适用范围第二条本规范所用术语和定义第三条本规范所用符号和单位第四条本规范所引用的标准和规范第二章组织管理第五条施工组织设计的内容和要求第六条施工现场管理的内容和要求第七条施工人员管理的内容和要求第八条施工设备管理的内容和要求第九条施工材料管理的内容和要求第三章质量控制第十条质量控制体系的建立和执行第十一条质量控制计划的编制和实施第十二条质量控制检测的内容和方法第十三条质量控制记录的内容和保存第十四条质量控制评价的内容和方法第四章安全防护第十五条安全防护体系的建立和执行第十六条安全防护计划的编制和实施第十七条安全防护设施的设置和维护第十八条安全防护检查的内容和方法第十九条安全防护教育的内容和方法第五章环境保护第二十条环境保护体系的建立和执行第二十一条环境保护计划的编制和实施第二十二条环境保护措施的采取和监督第二十三条环境保护检测的内容和方法第二十四条环境保护评价的内容和方法第六章施工方法第二十五条桩基础施工方法及其注意事项桩基础类型及其选择原则桩基础设计及其核算方法桩基础施工工艺及其操作规程桩基础施工质量控制及其检测方法第二十六条桥墩施工方法及其注意事项桥墩类型及其选择原则桥墩设计及其核算方法桥墩施工工艺及其操作规程桥墩施工质量控制及其检测方法第二十七条桥台施工方法及其注意事项桥台类型及其选择原则桥台设计及其核算方法桥台施工工艺及其操作规程桥台施工质量控制及其检测方法第二十八条上部结构施工方法及其注意事项上部结构类型及其选择原则上部结构设计及其核算方法上部结构施工工艺及其操作规程上部结构施工质量控制及其检测方法第二十九条涵洞施工方法及其注意事项涵洞类型及其选择原则涵洞设计及其核算方法涵洞施工工艺及其操作规程涵洞施工质量控制及其检测方法第七章施工检验第三十条施工检验的目的和原则第三十一条施工检验的内容和要求第三十二条施工检验的方法和程序第三十三条施工检验的记录和报告第八章施工验收第三十四条施工验收的目的和原则第三十五条施工验收的内容和要求第三十六条施工验收的方法和程序第三十七条施工验收的记录和报告---附件名称 ---附件编号 ---页数 -----------------公路桥涵施工组织设计表 ---JTGTF50-2011-1-A1 ---2 -------公路桥涵施工质量控制计划表 ---JTGTF50-2011-1-A2 ---3 -------公路桥涵施工安全防护计划表 ---JTGTF50-2011-1-A3 ---2 -------公路桥涵施工环境保护计划表 ---JTGTF50-2011-1-A4 ---2 -------公路桥涵施工质量控制检测记录表 ---JTGTF50-2011-1-A5 ---4 -------公路桥涵施工安全防护检查记录表 ---JTGTF50-2011-1-A6 ---3 -------公路桥涵施工环境保护检测记录表 ---JTGTF50-2011-1-A7 ---3 -------公路桥涵施工质量控制评价报告表 ---JTGTF50-2011-1-A8 ---2 -------公路桥涵施工安全防护评价报告表 ---JTGTF50-2011-1-A9 ---2 -------公路桥涵施工环境保护评价报告表 ---JTGTF50-2011-1-A10 ---2 -------专属名词 ---注释 ---------------桥涵工程 ---指公路上跨越河流、山谷、道路、铁路等障碍物的桥梁和涵洞的工程-------桩基础 ---指将桩体打入地下或浮筑在水面上，以承受桥墩、桥台等上部结构荷载的基础 -------桥墩 ---指支撑上部结构的竖向构件，一般由柱体和墩台组成-------桥台 ---指位于桥梁两端，支撑上部结构并承受水平推力的构件，一般由台身和挡土墙组成 -------上部结构 ---指承受车辆荷载并传递给下部结构的桥梁部分，一般由梁、板、拱等组成 -------涵洞 ---指用于通水或通行的管状或箱状结构，一般由进口、出口、涵身等组成 -------JTG/T F50-2011 ---指交通运输部发布的《公路桥涵施工技术规范》的标准编号 ----困难：桩基础施工过程中遇到地层变化或障碍物，导致桩体打入困难或偏离设计位置。

《公路桥涵施工技术规范》JTG/T F50-2011施工纲要2013.3.20一、总则1、公路桥涵工程施工应积极推广使用可靠的新技术、新工艺、新材料、新设备。

二、术语1、大直径桩——直径D≥2.5m的钻孔灌注桩。

2、超长桩——桩长L≥90m的钻孔灌注桩。

3、高强度砼——强度等级≥C60的砼。

4、高性能砼——采用砼的常规材料、常规工艺，在常温下，以低水胶比、大掺量优质掺合料和严格的质量控制措施制作的，具有良好的施工工作性能且硬化后具有高耐久性、高尺寸稳定性及较高强度的砼。

5、大体积砼——现场浇筑的最小边尺寸≥1m，且必须采取措施以避免因水化热引起的内表温差过大而导致裂缝的砼。

6、结构物的表面系数——(结构物冷却面积m2)/(结构体积m3)。

7、悬臂浇筑法——在以桥墩为中心的顺桥向两侧，采用专用设备对称平衡地逐段向跨中浇筑砼梁体，并逐段施加预应力的施工方法，常采用挂篮等特殊工艺设备。

8、预拱度——为抵消梁、拱、桁架等结构在荷载作用下产生的位移（挠度），在施工或制造时所预留的与位移方向相反的校正量。

三、施工准备和施工测量3.1施工准备1、对技术条件复杂的工程，应进行多方案比选，编制安全可靠、技术可行、经济合理的专项施工技术方案和专项安全技术方案。

2、水泥、砂、石、外加剂等施工原材料的选择应在工程开工前通过试验确定，各种原材料进场时，应按本规范的有关规定进行相应的质量检测和试验工作。

3、开工前应完成现场的“四通一平”工作，即通路、通电、通水、通讯及平整场地。

3.2施工测量1、施工过程中，应对桥梁工程控制网进行不定期的检测和定期复测，定期复测周期不应超过6个月。

2、平面控制测量等级：a.多跨桥梁总长1000m≤L＜2000m，或单跨跨径150m≤Lk＜300m，或高架桥；测量等级属四等。

b.多跨桥梁总长L＜1000m，或单跨跨径Lk＜150m；测量等级属一级。

3、各等级平面控制测量，其最弱点点位中误差为＜±50mm，四等控制网最弱相邻点边长相对中误差≤1/35000（一级控制网相对中误差≤1/20000）。

公路桥梁施工技术规范JTG T F50-2011附录 附录A 距离测量改正及长度计算公式A.0.1 尺长改正（Δl ） 改正数Δl=LlL ⋅-' （A-1） 式中：L ——钢尺总长(刻度数)；L ′=L-L 0 ；L 0——钢尺检定时标准长度； l ——实测尺段长度。

A.0.2 温度改正（Δt ） 改正数Δt =l k （t-t 0） （A-2）式中：l ——实测尺段长度；t 0——钢尺标准长度时的温度；t ——测量时的实际平均温度；k ——经检定的钢尺的线膨胀系数，如不确知时，可用0.0000117/1℃。

A.0.3 拉力改正(ΔP ) 所施拉力不同于标准拉力时 改正数ΔP =AEP P l )(0- （A-3） 式中：l ——实测尺段长度；P ——测量时的实际拉力；P 0——检定时的标准拉力； A ——钢尺的断面积； E ——钢尺材料的弹性模量。

A.0.4 垂度改正(Δf ) 改正数Δf =224⎪⎭⎫⎝⎛-P md d （A-4）式中：d ——量距时钢尺两端支点间距离；m ——钢尺每单位长度的质量； P ——测量时的实际拉力。

A.0.5 倾斜度改正(Δh ) 改正数Δh =⎪⎪⎭⎫ ⎝⎛+-34282L h L h （A-5）式中：L ——倾斜尺段长度；h ——两端高差。

A.0.6 每一尺段之实际长（dn ）dn = l + Δl + Δt + ΔP + Δf + Δh （A-6）A.0.7 距离全长（d ）d = Σdn = Σ（l + Δl + Δt + ΔP + Δf +Δh ） （A-7）附录B 试桩试验办法B.1一般规定B.1.1本办法适用于施工阶段检验性的试桩，其内容包括工艺试验、动力试验及静压、静拔和静推试验。

但在多年冻土、湿陷性黄土等地层的试桩试验，不适用本办法。

B.1.2试桩的位置应符合设计要求，设计无要求时，宜选择在有代表性地质的地方，并尽量靠近地质钻孔或静力触探孔，其间距一般不宜大于5m或小于1m。
