简单组合体三视图

正视图 侧视图 俯视图
2020/1/24
正视图 侧视图 俯视图
2020/1/24
思考2:下列两图分别是两个简单组合体 的三视图，想象它们表示的组合体的结 构特征，并作适当描述.正来自图侧视图俯视图
2020/1/24
正视图
侧视图
俯视图
理论迁移
例1 下面物体的三视图有无错误？ 如果有，请指出并改正.
侧视图
正视
俯视图
2020/1/24
思考3:观察下列两个实物体，它们的结 构特征如何？你能画出它们的三视图吗？
2020/1/24
2020/1/24
正视图 侧视图 俯视图
2020/1/24
正视图 侧视图 俯视图
思考4:如图，桌子上放着一个长方体和 一个圆柱，若把它们看作一个整体，你 能画出它们的三视图吗？
1.2 空间几何体的三视图和直观图
第二课时 简单组合体的三视图
2020/1/24
问题提出

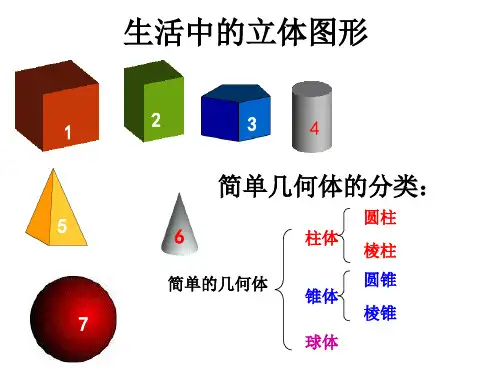

1.柱、锥、台、球是最基本、最简单的 几何体，由这些几何体可以组成各种各 样的组合体，怎样画简单组合体的三视 图就成为研究的课题.
2.另一方面，将几何体的三视图还原几 何体的结构特征，也是我们需要研究的 问题.
正视
2020/1/24
正视图
侧视图
俯视图
知识探究（二）：将三视图还原成几何体
一个空间几何体都对应一组三视图， 若已知一个几何体的三视图，我们如何 去想象这个几何体的原形结构，并画出 其示意图呢？
思考1:下列两图分别是两个简单组合体 的三视图，想象它们表示的组合体的结 构特征，并画出其示意图.
2020/1/24
2020/1/24
正视
正视图
侧视图

俯视图的绘制
平面视图
俯视图表示组合体的顶面形状，应将 顶面形状完整、清晰地表达出来。
投影关系
确保俯视图与主视图和左视图之间的 投影关系正确，以保持整体的一致性 。
左视图的绘制
侧面形状
左视图表示组合体的侧面形状，应将侧面形状完整、清晰地 表达出来。
投影关系
确保左视图与主视图和俯视图之间的投影关系正确，以保持 整体的一致性。
组合体的三视图画法及尺 寸标注
• 组合体的三视图基本概念 • 三视图的画法 • 尺寸标注 • 三视图的阅读与理解 • 三视图绘制实例分析
01
组合体的三视图基本概念
什么是组合体
01
组合体是由两个或两个以上的基 本几何体组合而成的复杂几何体 。
02
组合体可能是由单一类型的几何 体（如长方体、圆柱体等）组合 而成，也可能是由不同类型的几 何体组合而成。
从物体的左侧方观察，将物体的左右 方向轮廓投影到平面上得到的图形。
俯视图
从物体的上方观察，将物体的上下方 向轮廓投影到平面上得到的图形。
02
三视图的画法
主视图的选择
投影方向
选择能反映组合体主要形状特征 的方向作为主视图的投影方向。
位置关系
确保主视图与其他视图之间保持 正确的位置关系，以便通过视图 间的对应关系来绘制其他视图。
阅读三视图的方法
确定主视图
首先确定主视图，它是组合体在正立位置摆放时的投影面。
确定其他视图
根据主视图，依次确定左视图、俯视图和侧视图等其他视图。
识别特征
通过观察各视图中的特征，如孔、槽、凸台等，判断组合体的结 构。
理解三视图中的尺寸关系
长度尺寸
01
在主视图和其他视图中，通过测量各边长或线段间距，获取长

初中
-数学-打印版
初中-数学-打印版 如何制作简单组合体的三视图？
难易度：★★★★
关键词：三视图 -简单组合体的三视图
答案：
首先观察物体，画出视图的外轮廓线，然后将视图补充完整，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线.
【举一反三】
典题：如图是一个由7个同样的立方体叠成的几何体．请问下列选项中，既是中心对称图形，又是这个几何体的三视图之一的是（ ）
A 、
B 、
C 、
D 、 思路导引：此题主要考查了三视图的几何知识，考查了学生的空间思维想象能力． 首先把此几何体的三视图画出来，然后找出是中心对称图形．
标准答案：
解：A ，这是主视图，它不是中心对称图形，故此选项错误；
B ，这是俯视图，它是中心对称图形，故此选项正确；
C ，这是左视图，它不是中心对称图形，故此选项错误；
D ，它不是由7个同样的立方体叠成的几何体的三视图，故此选项错误；
故选：B ．。

投射中心 投射线 物体 投影 投影面
在一束平行光线的照射下形成的投射，叫做平行投影。 平行投影分正投影和斜投影两种
D A D C d A B C
B
a
a b
d
c
b
c
投射线与投影面相倾 斜的平行投影法 -----斜投影法
投射线与投影面相互垂直 的平行投影法 --------正投影法
思考：直线的平行投影是什么？两条平行线呢？ 相交线呢？
C
D
思考5：由5个小立方块搭成的几何体，其 三视图分别如下，请画出这个几何体.
(正视图)
(左视图)
(俯视图)
思考6：如图是一个物体的三视图，试说出物体 的形状。
正 视 图
侧 视 图
俯 视 图
思考7：你能画出这个几何体的三视图吗？
主视图
左视图
俯视图
如下的三个图中，上面的是一个 长方体截去一个角后所得多面体的直 观图，它的正视图和侧视图在下面画 出(单位：cm)． 在正视图下面，按照画三视图的 要求画出该多面体的俯视图．
四、空间几何体的三视图
物体按正投影法向投影面投影所得到的图形称为视图。 如果物体向三个互相垂直的投影面分别投影，所得到 的三个图形摊平在一个平面上，则就是三视图。
• 三视图 • 正(主)视图——光线自物体的前面向后投影所
得的投影图
• 侧(左)视图——自左向右投影所得的投影图 • 俯视图——自上向下投影所得的投影图 • 画物体的三视图时,要符合如下原则: • 位置：正视图 侧视图 • 俯视图 • 大小：长对正,高平齐,宽相等.
2、三视图安排位置：正视图与侧视图在水 平线上且正视图在左、侧视图在右，俯视图 在正视图下方。 3、可见轮廓线都用实线画出，不可见轮廓 线用虚线画出。 4、确定正视、俯视、侧视的方向，位置不 同所画三视图很可能不同。
