循环水运行维护手册

水处理设备运行与维护保养手册第1章水处理设备概述 (5)1.1 设备简介 (5)1.2 设备运行原理 (5)1.3 设备分类及选型 (5)第2章设备运行操作指南 (6)2.1 开机准备 (6)2.1.1 检查设备状态 (6)2.1.2 检查水源及电源 (6)2.1.3 检查仪表及传感器 (6)2.1.4 检查阀门及管路 (6)2.1.5 检查备用配件 (6)2.2 运行操作流程 (6)2.2.1 开启设备 (6)2.2.2 调整运行参数 (7)2.2.3 监控设备运行 (7)2.2.4 检查设备运行声音和振动 (7)2.2.5 记录运行数据 (7)2.3 停机操作流程 (7)2.3.1 停止设备运行 (7)2.3.2 排空设备内部水源 (7)2.3.3 清洁设备表面 (7)2.3.4 停机后检查 (7)2.4 应急处理措施 (7)2.4.1 水质异常 (7)2.4.2 设备故障 (7)2.4.3 水源中断 (7)2.4.4 电气故障 (7)2.4.5 火灾等紧急情况 (7)第3章设备维护保养基本要求 (8)3.1 维护保养原则 (8)3.1.1 遵循预防为主、防治结合的原则，保证水处理设备长期稳定运行。

(8)3.1.2 根据设备功能及运行状况，制定合理的维护保养计划，实施科学、合理的维护保养措施。

(8)3.1.3 维护保养工作应严格按照设备制造商提供的操作规程和保养要求进行。

(8)3.1.4 坚持定期检查、及时维修、定期保养，降低设备故障率。

(8)3.2 维护保养周期 (8)3.2.1 日常保养：每日对设备进行一次巡视，检查设备运行状况，发觉问题及时处理。

(8)3.2.2 周保养：每周对设备进行一次全面检查，清洗设备表面及内部污垢，紧固松动的螺丝和部件。

(8)3.2.3 月保养：每月对设备进行一次深度检查，更换易损件，对设备进行调试和功能检测。

(8)3.2.4 季度保养：每季度对设备进行一次全面维护，对设备的电气、机械、仪表等方面进行详细检查，保证设备运行正常。

循环水操作规程
《循环水操作规程》
为了保证工业设备的正常运转和生产效率的提高，循环水系统的操作规程显得尤为重要。

一份完善的《循环水操作规程》需要涵盖以下内容：
1. 循环水系统的基本结构和工作原理：操作人员需要了解循环水系统的基本结构和工作原理，包括水泵、管道、冷却塔等设备的功能和作用，以便进行正确的操作和维护。

2. 操作流程和标准：规定循环水系统的启动、停止和调节流程，明确各个操作步骤和标准，包括水质监测、加药和排放等操作。

3. 安全措施和应急预案：制定循环水系统的安全操作规程，包括防火、防爆、防漏等安全措施，以及应急情况下的处理措施和应急预案。

4. 检查和维护要点：规定循环水系统的定期检查和维护要点，包括设备的清洁、润滑、故障排除等内容。

5. 资料记录和报表要求：规定循环水系统操作人员应当及时记录和统计系统运行情况和水质数据，包括月度、季度和年度的报表要求。

通过严格执行《循环水操作规程》，可以有效地提高循环水系统的运行效率，延长设备的使用寿命，减少故障和事故的发生，
保证生产的安全和稳定。

因此，企业需要高度重视《循环水操作规程》的制定和执行。

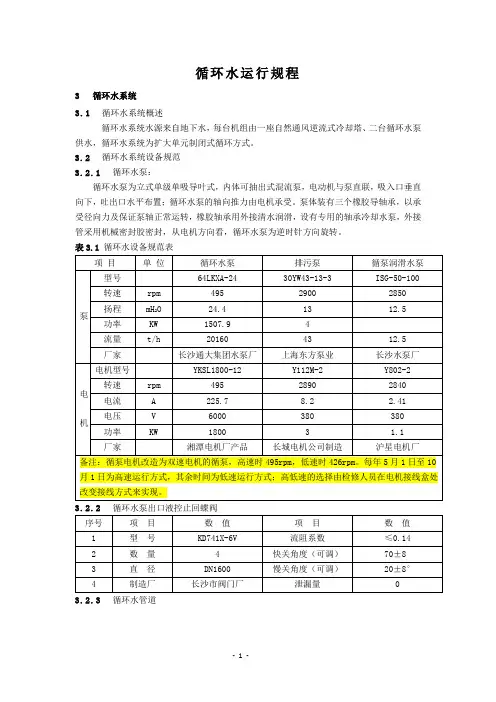

循环水运行规程3 循环水系统3.1循环水系统概述循环水系统水源来自地下水，每台机组由一座自然通风逆流式冷却塔、二台循环水泵供水，循环水系统为扩大单元制闭式循环方式。

3.2循环水系统设备规范3.2.1循环水泵：循环水泵为立式单级单吸导叶式，内体可抽出式混流泵，电动机与泵直联，吸入口垂直向下，吐出口水平布置；循环水泵的轴向推力由电机承受。

泵体装有三个橡胶导轴承，以承受径向力及保证泵轴正常运转，橡胶轴承用外接清水润滑，设有专用的轴承冷却水泵，外接管采用机械密封胶密封，从电机方向看，循环水泵为逆时针方向旋转。

表3.1 循环水设备规范表3.2.2循环水泵出口液控止回蝶阀3.2.3循环水管道循环水系统采用扩大单元制，一台机配一条φ2440×10进、出水母管。

在两台机组循环水泵出口母管处设有联络管道。

凝汽器进、出水管道为φ1820×10焊接钢管，循环水泵出口管道为φ1620×10焊接钢管。

在通过设计流量时，母管内流速为V=2.19m/s。

3.2.4前池和管沟吸水室宽度：5.0m吸水室长度：10m循环水回水沟尺寸：b×h=2.5m×3m3.2.5自然通风冷却塔冷却塔采用管槽结合式配水系统，设一座中央竖井，沿四个方向设四个主水槽，配水系统可实现内外围配水，配水管采用UPVC塑料配水管，配水管采用悬吊式安装方式。

喷溅装置选用流量系数大，防堵塞的TP-Ⅱ型喷嘴。

为减少冷却塔风吹损失，在塔内装设高效率的160-45波型塑料除水器。

另外为防止冬季冷却塔结冰，除考虑内外围配水加大外围淋水密度外，还设有旁路及防冻管道；冷却塔的主要参数如下：冷却塔面积：5500m2塔高：123.40m进风口高：8.3m喉部直径：50.74m零米直径：98.28m循环冷却倍率：夏、春、秋季m=55倍；冬季m=33倍。

3.2.6循环水清污机3.3循环水泵的运行3.3.1循环水系统运行方式原则两台机组循环水系统正常情况下采用联络运行方式，循泵进口以及出口的两个联络门均保持开启，冬季采用双机单泵（冬季运行方式）、双机双泵（一高一低或双高、双低）运行方式；春秋季采用双机双泵或三泵运行方式；夏季采用双机双泵、双机三泵、双机四泵的运行方式。

deretsigeRnU目 录第一章 注意事项........................................................................................................................3 第二章 产品的安装 (4)2.1 放置场所......................................................................................................................4 2.2 水路要求......................................................................................................................4 2.3 冷却液要求...................................................................................................................4 2.4 压力调节......................................................................................................................5 2.5 设备的开停...................................................................................................................5 2.6 分体系列的安装...........................................................................................................5 第三章 产品的操作 (7)3.1 H35/H50/H130产品操作 (7)3.1.1 产品概述............................................................................................................7 3.1.2温度设置 (8)3.2 SMART SH150系列产品操作 (10)3.2.1 产品概述..........................................................................................................10 3.2.2温度设置..........................................................................................................13 3.3 H500/H700/H900产品操作 (15)3.3.1 产品概述..........................................................................................................15 3.3.2 温度设置..........................................................................................................17 3.3.3 报警提示..........................................................................................................17 3.4 KF500/700/1200产品操作 (18)3.4.1 产品概述 (18)3.4.2 温度设置..........................................................................................................19 3.4.3 报警提示..........................................................................................................20 3.5 HF500/700/900产品操作............................................................................................21 3.5.1 产品概述..........................................................................................................21 3.5.2温度设置..........................................................................................................23 3.5.3 报警提示..........................................................................................................23 3.6 TF600/800产品操作 (24)3.6.1 产品概述..........................................................................................................24 3.6.2 温度设置. (26)3.7 RH25-6A/12A 产品操作 (28)3.7.1产品概述..........................................................................................................28 3.7.2 温度设置. (30)第四章 产品的维护...................................................................................................................32 第五章 常见故障的排除...........................................................................................................33 第六章 售后服务. (34)Un Re gi st er ed第一章 注意事项敬告：在安装及使用本设备前，必须仔细阅读并理解本手册内容。
