传话筒的实验原理
传话筒是一种利用声音信号电转换的原理,将声音信号传递并放大的装置。
它的实验原理主要包括以下几个方面:
1. 碳粒微话筒
利用碳粒的电阻随声压变化的原理制成。
声音振动使碳粒变形摩擦,其电阻值发生对应变化,可将声音转化为电流信号。
2. 动圈式话筒
话筒中套有一可移动的电枢线圈,声波震动使线圈在永磁体间运动,由于电磁感应作用,线圈两端将产生对应声音变化的电流信号。
3. 电容式话筒
含有一可变电容器,声波震动改变电容器的电容值,从而使两端的电容电流发生变化,将声音转化为电流信号。
4. 接收和放大电路
话筒转换的电信号便于放大和传输。
放大电路中设置电子放大管或晶体管,可以
大幅放大信号。

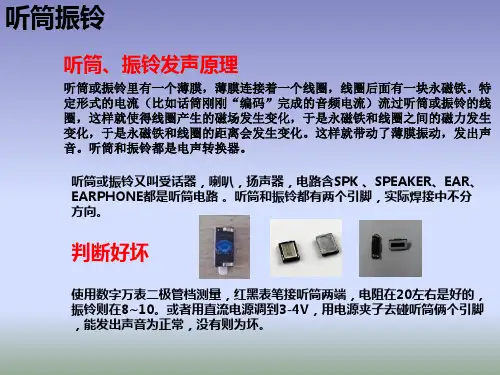

5. 音箱还原声音
放大后的电信号输入音箱,通过电磁效应驱动音圈振动,推动空气产生原声音的还原。
6. 双向通话
添加两个话筒和音箱即可实现双向转换。
采用开关电路进行分时控制,实现双向平稳的语音传递。
7. 调节音量和清晰度
通过改变放大倍数来调节音量大小;设置滤波器提高信号质量,改善传声效果。
综上所述,传话筒实验展示了声电转换的原理,是了解语音通信技术的很好实验教学案例。
通过该实验可以加深对电磁感应、电子放大等知识的理解掌握。

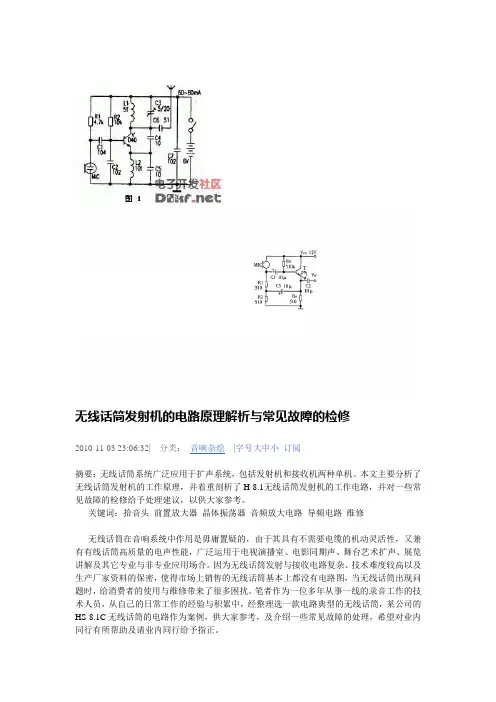

无线话筒发射机的电路原理解析与常见故障的检修2010-11-03 23:06:32| 分类：音响杂烩|字号大中小订阅摘要：无线话筒系统广泛应用于扩声系统，包括发射机和接收机两种单机。
本文主要分析了无线话筒发射机的工作原理，并着重剖析了H-8.1无线话筒发射机的工作电路，并对一些常见故障的检修给予处理建议，以供大家参考。
关键词：拾音头前置放大器晶体振荡器音频放大电路导频电路维修无线话筒在音响系统中作用是毋庸置疑的，由于其具有不需要电缆的机动灵活性，又兼有有线话筒高质量的电声性能，广泛运用于电视演播室、电影同期声、舞台艺术扩声、展览讲解及其它专业与非专业应用场合。
因为无线话筒发射与接收电路复杂、技术难度较高以及生产厂家资料的保密，使得市场上销售的无线话筒基本上都没有电路图，当无线话筒出现问题时，给消费者的使用与维修带来了很多困扰。
笔者作为一位多年从事一线的录音工作的技术人员，从自己的日常工作的经验与积累中，经整理选一款电路典型的无线话筒，某公司的HS-8.1C无线话筒的电路作为案例，供大家参考，及介绍一些常见故障的处理，希望对业内同行有所帮助及请业内同行给予指正。
无线话筒由两部分组成，即发射部分和接收部分。
声音由拾音头拾出，经音频放大后去调制载波频率，经调频放大及功率放大，从天线上发射出去。
接收部分由天线、高频放大电路、混频器、差频放大电路、鉴频器和音频放大电路组成。
由于篇幅限制，本文主要分析了发射机的工作原理与电路。
一、无线话筒发射机的工作原理无线发射机包括以下部分：拾音头、前置放大器、晶体振荡器、频率调制器、倍频器、射频功率放大器及辐射天线系统等。
【1】其中的拾音头是一个声电转换器，拾取声场里的声音信号，并把声音信号转换成电信号。

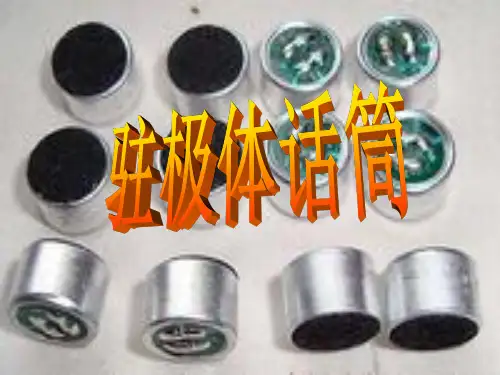

无线话筒发射机拾音头多用驻极体传声器、电容传声器、动圈传声器。
要求拾音头不失真地拾取声音信号，进行线性声电转换。
话筒输出的音频节目的电信号经过音频前置放大器，将微弱的低电平信号放大到高电平，用来调制发射机的调制器。
