(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920416016.9

(22)申请日 2019.03.29

(73)专利权人 枣庄联泰专用车辆制造有限公司地址 277300 山东省枣庄市峄城区经济开发区跃进西路

(72)发明人 郑磊　

(74)专利代理机构 济宁汇景知识产权代理事务所(普通合伙) 37254代理人 徐国印

(51)Int.Cl.B62D 33/02(2006.01)B62D 53/06(2006.01)

(54)实用新型名称一种仓栏式半挂车(57)摘要一种仓栏式半挂车，包括底盘，底盘上部设置有门框、前立板、侧护板和若干立柱；还包括顶梁，顶梁前端与前立板固定相连，顶梁后端与门框固定相连，顶梁中部分别与若干立柱顶端固定相连；立柱外侧设置有加强筋，加强筋上端与顶梁固定相连，加强筋下端与底板固定相连；立柱内侧设置有凹槽，凹槽内设置若干有弹性板，相邻弹性板之间设置有若干用于连接相邻弹性板的合页；凹槽内从上至下设置有若干弹簧槽，弹簧槽内固定连接有弹簧，弹簧的另一端与弹性板固定相连；设置了顶梁和加强筋以加强车体的结构强度，并在内部设置弹簧和弹性板，用来吸收所装货物对车体的作用力，具有车体强度大，能

有效防止涨厢的优点。

权利要求书1页 说明书3页 附图3页CN 209650390 U2019.11.19

CN 209650390

U1.一种仓栏式半挂车，包括底盘（1），所述底盘（1）下部设置有纵梁和若干横梁，所述纵

梁后部连接有后轮悬挂总成（2），所述底盘（1）上部设置有门框（4）、前立板（5）、侧护板（6）

和若干立柱（7），所述门框（4）设置在底盘（1）后部，所述前立板（5）设置在底盘（1）前部，所

述侧护板（6）设置在底盘（1）两侧，若干所述立柱（7）设置在侧护板（6）上部；相邻所述立柱

（7）之间设置有若干栅栏（10）；其特征在于：

还包括顶梁（8），所述顶梁（8）共设置有两根，两根所述顶梁（8）分别设置在侧护板（6）

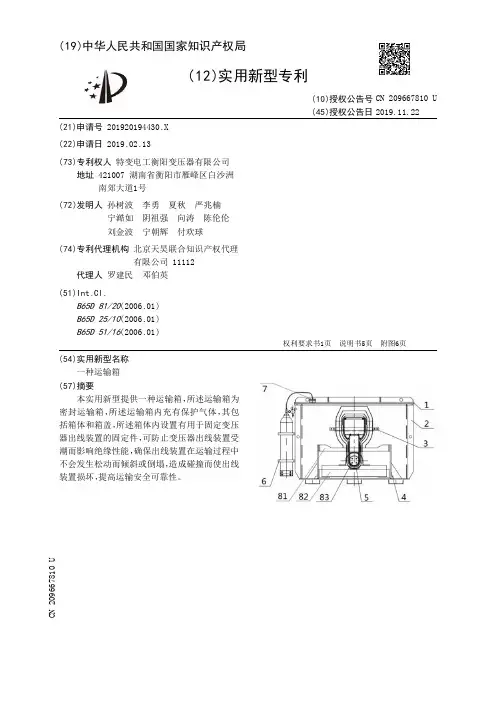

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920194430.X(22)申请日 2019.02.13(73)专利权人 特变电工衡阳变压器有限公司地址 421007 湖南省衡阳市雁峰区白沙洲南郊大道1号(72)发明人 孙树波　李勇　夏秋　严兆楠　宁澔如　阴祖强　向涛　陈伦伦　刘金波　宁朝辉　付欢球　(74)专利代理机构 北京天昊联合知识产权代理有限公司 11112代理人 罗建民　邓伯英(51)Int.Cl.B65D 81/20(2006.01)B65D 25/10(2006.01)B65D 51/16(2006.01)

(54)实用新型名称一种运输箱(57)摘要本实用新型提供一种运输箱，所述运输箱为密封运输箱，所述运输箱内充有保护气体，其包括箱体和箱盖，所述箱体内设置有用于固定变压器出线装置的固定件，可防止变压器出线装置受潮而影响绝缘性能，确保出线装置在运输过程中不会发生松动而倾斜或倒塌，造成碰撞而使出线装置损坏，

提高运输安全可靠性。

权利要求书1页 说明书5页 附图6页CN 209667810 U2019.11.22

CN 209667810

U1.一种运输箱，其特征在于，所述运输箱为密封运输箱，所述运输箱内充有保护气体，其包括箱体(2)和箱盖(1)，所述箱体(2)内设置有用于固定变压器出线装置(5)的固定件。2.根据权利要求1所述的运输箱，其特征在于，所述固定件包括抱箍(3)、支撑架(4)，所述抱箍(3)，设置于所述箱体(2)的内壁上部，用于抱紧所述变压器出线装置的竖立段(51)；所述支撑架(4)，设置于所述箱体(2)的底部，用于固定和支撑所述变压器出线装置的水平段(52)。3.根据权利要求2所述的运输箱，其特征在于，所述抱箍(3)的形状为U形。4.根据权利要求2所述的运输箱，其特征在于，所述支撑架(4)的上端设置有第一螺栓孔(11)，用于与所述变压器出线装置上的第一连接件(81)连接；所述支撑架(4)的下端设置有第二螺栓孔(12)，用于与所述变压器出线装置上的第二连接件(82)连接。5.根据权利要求4所述的运输箱，其特征在于，所述抱箍(3)采用不锈钢冷轧钢板制作，所述支撑架(4)采用钢板制作。6.根据权利要求2所述的运输箱，其特征在于，所述固定件还包括垫块(10)和连接板(9)，所述垫块(10)，设置于所述箱体(2)的底部，并与所述支撑架(4)分别处于所述水平段的两端，用于支撑所述变压器出线装置的过渡段(53)，所述过渡段用于连接竖立段(51)与水平段(52)；所述连接板(9)，设置于所述箱体(2)的内壁下部靠近所述支撑架的位置，用于固定所述水平段(52)。7.根据权利要求6所述的运输箱，其特征在于，所述连接板(9)为U形钢板。8.根据权利要求6所述的运输箱，其特征在于，所述垫块(10)至少有一端抵靠在所述箱体(2)的内壁上。9.根据权利要求1-8任一项所述的运输箱，其特征在于，所述箱盖(1)上设置有充气阀(7)，用于向所述运输箱内补充保护气体，所述保护气体为氮气或惰性气体。10.根据权利要求9所述的运输箱，其特征在于，所述运输箱还包括自动充气装置(6)，所述自动充气装置(6)与所述充气阀(7)连接，

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920397836.8(22)申请日 2019.03.27(73)专利权人 河北蓝川科技有限公司地址 050051 河北省石家庄市新华区民族路75号石家庄华强数码广场地上东区ABCD座办公楼01单元2111号(72)发明人 付卫涛　(51)Int.Cl.B01D 50/00(2006.01)B60P 3/30(2006.01)(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称一种自除尘货运车(57)摘要本实用新型公开了一种自除尘货运车，包括车头、货厢和车轮，车厢包括四周的围板，在围板顶部安有第一组微细雾化喷头，在车轮的一侧或两侧安有第二组微细雾化喷头，在车厢的尾部安有第三组微细雾化喷头，上述各组微细雾化喷头分别经管路与高压水泵相连，各管路上安装有电磁阀，电磁阀与控制单元相连，在车厢底部设有水箱和空气过滤器，水箱经管路与高压水泵相连，在车厢或车头上安有粉尘传感器，粉尘传感器、高压水泵的控制开关均与控制单元相连。该装置能够根据自身周围的粉尘状况及时喷出水雾对空气进行净化除尘，从而有效解决了大货车

容易产生粉尘颗粒物污染环境的问题。

权利要求书1页 说明书2页 附图1页CN 209771722 U2019.12.13

CN 209771722

U1.一种自除尘货运车，包括车头、货厢和车轮，其特征在于，所述货厢包括四周的围板，在所述围板的顶部安有第一组微细雾化喷头，所述第一组微细雾化喷头经第一管路与高压水泵相连，在所述车轮的一侧或两侧安有第二组微细雾化喷头，第二组微细雾化喷头经第二管路与所述高压水泵相连，在所述货厢的尾部安有第三组微细雾化喷头，所述第三组微细雾化喷头经第三管路与所述高压水泵相连，在货厢底部设有水箱和空气过滤器，所述水箱经第四管路与所述高压水泵相连，在所述货厢或车头上安有粉尘传感器，所述粉尘传感器、高压水泵的控制开关均与控制单元相连，在所述第一管路、第二管路和第三管路上均安有电磁阀，所述电磁阀与所述控制单元相连。2.如权利要求1所述的自除尘货运车，其特征在于，所述微细雾化喷头为能够喷出0.5微米细雾的雾化喷头，所述高压水泵的动力输入端与燃油机的东西输出端相连。3.如权利要求1所述的自除尘货运车，其特征在于，所述空气过滤器为电子吸尘过滤

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920489631.2(22)申请日 2019.04.11(73)专利权人 湖北帕菲特工程机械有限公司地址 442013 湖北省十堰市经济开发区港澳台工业园(72)发明人 郑世海　张军　(74)专利代理机构 武汉智盛唯佳知识产权代理事务所(普通合伙) 42236代理人 李晓贝(51)Int.Cl.B60P 3/12(2006.01)B60G 7/00(2006.01)

(54)实用新型名称一种清障车用横臂焊合件(57)摘要本实用新型公开了一种清障车用横臂焊合件，涉及道路清障设备技术领域，其包括中板，该中板的前侧面设置有前梁体，中板的后侧面设置有后梁体，所述前梁体包括第一底板、第一盖板和第一面板；所述第一盖板顶面的左侧设置有第一支座，第一盖板顶面的右侧设置有第二支座；所述第一盖板底面的左侧设置有第一油缸座板；所述第一面板的外侧面相对设置有两翻转座，翻转座上设置有插板；所述后梁体包括第二底板、第二盖板和第二面板；所述第二盖板顶面的左侧设置有第一支座，第二盖板顶面的右侧设置有第二支座；所述第二盖板底面的右侧设置有第二油

缸座板。

权利要求书1页 说明书3页 附图5页CN 209776278 U2019.12.13

CN 209776278

U1.一种清障车用横臂焊合件，包括中板(3)，该中板(3)的前侧面设置有前梁体(1)，中板(3)的后侧面设置有后梁体(2)，其特征在于：所述前梁体(1)包括第一底板(12)、第一盖板(11)和第一面板(13)；所述第一盖板(11)顶面的左侧设置有第一支座(4)，第一盖板(11)顶面的右侧设置有第二支座(5)；所述第一盖板(11)底面的左侧设置有第一油缸座板(17)；所述第一面板(13)的外侧面相对设置有两翻转座(6)，翻转座(6)上设置有插板(7)；所述后梁体(2)包括第二底板(22)、第二盖板(21)和第二面板(23)；所述第二盖板(21)顶面的左侧设置有第一支座(4)，第二盖板(21)顶面的右侧设置有第二支座(5)；所述第二盖板(21)底面的右侧设置有第二油缸座板(26)。2.根据权利要求1所述的清障车用横臂焊合件，其特征在于：所述第一面板(13)的两侧靠近底部的位置设置有第一缺口部(15)；所述第二面板(23)的两侧靠近底部的位置设置有第二缺口部(24)。3.根据权利要求1所述的清障车用横臂焊合件，其特征在于：所述前梁体(1)的右端沿边缘设置有第一加强板(16)；所述后梁体(2)的左端沿边缘设置有第二加强板(25)。4.根据权利要求1所述的清障车用横臂焊合件，其特征在于：所述第一支座(4)上开设有腰型孔(41)，且腰型孔(41)的两侧分别设置有第一加强座板(42)。5.根据权利要求1所述的清障车用横臂焊合件，其特征在于：所述第二支座(5)上开设有圆型孔(51)，且圆型孔(51)的两侧分别设置有第二加强座板(52)。6.根据权利要求1所述的清障车用横臂焊合件，其特征在于：所述前梁体(1)的左侧设置有封板(14)。7.根据权利要求1所述的清障车用横臂焊合件，其特征在于：所述插板(7)包括本体(71)，该本体(71)的上端为凸齿部(73)，本体(71)的下端设置有轴套(72)。8.根据权利要求7所述的清障车用横臂焊合件，其特征在于：所述本体(71)上设置有加强筋(75)。9.根据权利要求7所述的清障车用横臂焊合件，其特征在于：所述本体(71)上设置有定位孔(74)，且第一面板(13)上设置有与定位孔(74)相适配的固定板(61)。10.根据权利要求1所述的清障车用横臂焊合件，其特征在于：所述后梁体(2)水平设置，
