工装夹具设计标准版次：OR目录一、底板1、夹具底板要求采用Q235-A板材和型材焊接而成,底板的焊缝采用非连续焊缝,焊缝高度为5mm,焊缝长度大于600mm采用间断焊,每条焊缝长度不小于125mm,焊缝总长度不小于焊接总长度的1/2.焊缝要求牢固,光滑平整,不允许有夹渣、气孔等缺陷,底板焊接后应经热处理退火消除应力.2、夹具的底板加工后的厚度为20～30mm；注意：为了方便运输,底板的宽度尺寸应小于2200 mm 底板周边的槽钢开口向外,中间加强用的槽钢间距不宜大于1000mm.3、长度尺寸L<1280mm,宽度尺寸B<500mm 或台面面积<0.64平方米,底板加工后的厚度为20mm,槽钢为10号槽钢；脚轮选用∶科顺4-4109-929-BRK4和4-4108-929承重1080公斤.4、长度尺寸1280≤L<1600mm,宽度尺寸500≤B<700mm 或0.64平方米<台面面积<1.12平方米,底板加工后的厚度为20mm,槽钢为14b号槽钢；脚轮选用∶科顺4-5109-929-BRK4和4-5108-929承重1360公斤.5、长度尺寸1600≤L<2000mm,宽度尺寸700≤B<800mm 或1.12平方米<台面面积<1.6平方米,底板加工后的厚度为25mm,槽钢为16号槽钢；脚轮选用∶科顺4-6109-929-BRK4和4-6108-929承重1640公斤或7-10609-979-BRK1和7-10608-979承重5448公斤.6、长度尺寸L>2000mm 或台面面积>1.6平方米,底板加工后的厚度为30mm,槽钢为20号槽钢.7、如果是旋转夹具,则底板采用60mm 60mm 5mm的方钢管.8、如果是涂胶架,则采用50mm 50mm 4mm的方钢管.9、底板的上表面即安装基准面的平面度为IT8级,表面粗糙度.10、底板的加工基准边基准边一般长60mm,宽5mm.设计布置图如下：11、底板上测量基准孔主要是三座标检测用设计形式如下：其中3－φ10H7的基准孔为通孔,3-φ30的沉头孔深2mm.加工时应随底板的安装基准面一次性加工而成.基准孔至少要三个,它的布置必须是非直线,而且形成的三角形的区域尽量大,应该布置在支撑块的支座形成的多边形的外部,同时应考虑三座标在夹具装配完成后检测探头的可接近性.12、底板的安装基准面上若需刻坐标网格线,坐标网格线的深度0.2 mm,宽度线距为100或200mm,并在刻线的两端刻上坐标号,坐标号应与汽车产品图上的坐标号相一致.根据客户需求13、底板上应最少有横竖各一条测量基准槽,其截面宽度为10 mm 、深度为5 mm、一边为直角的倒梯形槽当边长大于2米时应平行对称布置两条,间距一般为1米.根据客户需求设计图示如下：14、安装螺钉如无特殊要求均采用级内六角螺钉.15、吊环螺钉:当夹具重量小于1吨时用M16；1～2吨时用M24；2吨以上用M30 底板上仅制孔,不装吊环螺钉.二、调平机构16、底板固定在地面的方式有可调式地脚螺钉.17、在任何情况下,采用的各种固定方式都不能引起设备的几何精度发生变化.18、在一些手动设备特殊的情况下,可以采用1个支撑的固定方式.19、对于底板尺寸小于 1.2m 1.2m,需要使用3个支撑,并且足够保证固定.3个支撑的布置采取三角形,以保证设备的最佳稳定性.20、对于底板尺寸超过1.2m1.2m,选取支撑的规则如下：尺寸在1.2m和2m内————————————————— 4支撑尺寸在2m和4m内—————————————————— 6支撑优先选用“通用标准库”中的TOPZ0001/TOPZ0002/TOPZ0003、TOPZ1003/TOPZ2003各种高度的支承座或L形安装座或支承过渡座.四、基准球座及测量安装座1、优先选用“通用标准件库”中的TOPC0002/TOPR0002.2、基准球座至少要三个,应该布置在支撑块的支座形成的多边形的外部.它的布置必须是非直线,而且形成的三角形的区域尽量大.3、基准球座也不能布置在机器人焊钳或手工焊钳的运动轨迹上.4、测量安装座的布置应保证ROMER可接近,且不与焊钳,焊钳的吊挂装置等发生干涉,数量根据具体夹具形式来定.“通用标准件库”中备有ROMER的模型,可进行检测位置的模拟.5、在一些情况下, 如果夹具允许,测量球可直接布置在底板上如：包边设备,样架等.五、调整垫a)优先选用“通用标准件库”中的TOPD.b)调整垫的理论设计厚度和数量一般根据客户的需求而定.如神龙汽车有限公司焊接夹具一般要求一组调整垫的数量不能多于3片c)调整垫的常用规格为：、、、1、2、4、5mm.1、使用导向板是为了防止放错工件小件 ,便于装件等.工件边缘与导向板之间的距离为2mm,导向板的调整范围为±5mm,工件刚好脱离定位销时,靠近导向板的工件边缘规定为导向板的弯曲位置.2、焊钳导向处的材料为铬锆铜CuCrlZr,同时要考虑焊钳导向板和支座之间的绝缘;即加绝缘垫和绝缘套筒等推荐板厚：最小16mm手持移动式焊点导向板由于要减轻焊点导向板的重量,推荐使用CESTILENE HD 1000R苹果绿色材料；推荐板厚：最小20mm焊钳导向板示意图焊钳导向板导槽优先选用V形,也可采用U形.在V/U形槽边缘加工530°导角作为预留磨损量一般为5mm左右 .绝缘垫和绝缘套筒的材料一般采用不易破碎的胶木,推荐使用树脂胶木.固定式焊钳导向板一般安装在装配钢板的下面,与钢板表面平行,距离为2－5mm.七、限位块推荐选用U形限位块,用于大翻板或者定位销、螺柱导套等处,定位精度比较高,且重复定位比较稳定.既可保证夹紧后压头与支承块的间隙,也可在夹紧部件倾斜布置时,保证压头的几何位置.参考“通用标准件库”的TOPX.八、绝缘垫片材质为尼龙10101、优先选用“通用标准件库”中的TOPJ2、绝缘垫片有M6、 M 8两种垫片M6螺栓绝缘套代码为TOPJ1001-H=H=8、10、12、18四种规格M8螺栓绝缘套代码为TOPJ2001-H=H=10、12、18、20四种规格φ8销绝缘套代码为TOPJ2001-H=H=10、12、16、18、20五种规格九、可调机构一定位销1、与主定位销不平行的定位销必须采用伸缩销.2、优先选用“通用标准件库”中定位销TOPDX.3、定位销工作表面形式：圆柱形、菱形、削扁、带缺口如下图4、选用材料：20Cr热处理：渗碳淬火,渗碳深度1.2mm直径小于12mm-1.5mm直径大于12mm,表面硬度要求HRC48-52.5、装在磁场内的定位销选用材料为不锈钢,仅对工作表面进行渗氮处理；6、定位销直径：主定位销直径＝定位孔名义直径－0.2mm辅定位销直径＝定位孔名义直径－0.5mm定位销的加工公差： 0 /－7、定位销的工作表面：定位销截面可以是圆形、菱形、削扁或圆形带缺口的.如下图二定位销座定位销座推荐的形式,如下图：定位销直A B C D E *F I R S T U 2012903095,202047,515161420 40209540117,203047,520262240 60301140117,303057,5252632△注意：定位销座销孔不得为盲孔.三设计形式定位销设计安装形式应为二维或三维可调型.十、压头和支撑块1、厚度- 18 ± 1 mm.- 最小 37 +1/0 mm------用于与外观零件接触的支撑块和夹紧器压头门外板,顶盖,等....支撑块和压头的厚度相同.2、材料42 CrMo ,热处理方式：工作表面采用淬火淬火深度：2 mm,表面硬度可达到HRC 55.对于外观零件的压头如:侧围,门,顶盖…在现场调试后进行热处理,火焰淬火和水冷却.3、特殊情况接触铝制零件的压头和支撑块:- 表面抛光: Ra 0,2 mm- 周边圆角: r 5 mm 仅对厚度 37 mm .4、压头压紧方式1压头的压紧力一般要求垂直于工件的厚度方向.具体如下图：1个锁止自由度 2个锁止自由度2夹紧器正常情况下夹紧钢板,压头所允许的最大倾角15°.5、支撑块和压头的可调支撑块设计时应确保在功能方向的一维或二维可调,特殊情况可设计为三维可调,另外在设计支撑块或压头时应尽可能选取平面处,尽量不要选取复杂的型面做为定位支撑面.压头与压紧臂在设计时应尽可能分开可调,不要做成一体.十一、外购件的选择1、脚轮向荣、科顺；无油轴套嘉善；电机采用SEW或FLANDER产品；2、气缸类1常用的气缸有：普通型、封闭式、耳环式、销钉缸四种.一般选用SMC公司的产品特殊情况下也可选用FESTO的气缸,比如要求单独发信号时.若客户无要求,可选用国产气动元件品牌：如烟台FAST等耳环式夹紧气缸优先选用CK1A型.吊具气缸采用锁紧气缸CAN系列和CLS系列.行程超过400mm的气缸必须安装防尘护套.2CNOMO标准缸的选用原则：客户要求；一个零件上有多个方向和多个支撑,尤其是在装焊厚度较厚的零件时.3、手动夹紧器GOOD HAND ；优先选用：GH-701-D, GH-701-K, GH-702-D, GH-702-K；GH-304-CM, GH-305-CM, GH-304-EM, GH-305-EM, GH-304-HM, GH-305-HM.十二、钢板间隙1、一般情况e≤ 1.5mm焊接: 压头/支撑块间的间隙 =标准厚度e 1+ 6% +0其中标准厚度e＝压头和支撑块之间所有零件的厚度之和2、包边:包边机的理论厚度凹模和镶块间＝标准厚度 1+ 6% ++其中标准厚度e＝凹模和镶块间之间所有零件的厚度之和3、板厚较厚零件e>1.5 mm压头/支撑块间的间隙 =标准厚度e 1+ 6% +0其中标准厚度e＝压头和支撑块之间所有零件的厚度之和十三、焊接夹具的通用公差1、支撑面,压头和定位块的公差 : ± 0,20 mm2、固定和活动定位销的公差在带气压的工作条件下 : ± 0,10 mm 参照零件的位置.3、底板的参考坐标点 : 平行度 = 0,05 mm 在共同的区域.4、对于焊接设备上同时加工几个部件的情况,它们之间定位销,支撑面的最大偏差不超过 0,20 mm .5、焊接或其他方式的底板的平面度和曲率,在长度小于1000时最大不超过0,05,在长度大于1000时最大不超过0,1 .验收的必要条件：至少有4个支脚. 供应商负责提供所需的布置以满足这个条件.6、水平面上定位孔与定位孔之间的公差为±0.02mm,粗糙度为.7、所有的定位孔与基准面的公差为±0.05mm,粗糙度为.8、翻转机构的重复到位精度为±.9、精度孔的同心度、平行度、垂直度的精度容许误差在0.02mm以下.十四、焊接检具的通用公差1、通用公差 :± 0.20 mm2、定位基准支撑和定位销的位置公差：± 0,10 mm3、基准平台的平行度：= 0,05 mm4、对于同一规格型号的多个检具,它们之间的偏差不能超过0.20 mm.5、焊接的机器检测平台或其它平台的平面度及平整度,长度小于1000的,最大不得超过0,05；长度超过1000的,最大不得超过0,1.检测平台用4脚支撑.必须遵守验收条件.6、用于建立车身坐标系的基准小球：球度：0.05mm,基准球空间位置度：0.1mm.7、基准球位置坐标值的确定方法：用定位元素拟合车身坐标系,在此拟合坐标系中确定基准球位置坐标值,作为基准球的理论坐标值.在以后的所用过程中,使用基准球心理论坐标值建立车身坐标系.十五、制图（一）尺寸标注要求设计基准和加工基准统一的原则.（二）图幅图面一般用A3、A4两种图幅,必要情况下可用更大图幅.A3图纸采用横向,A4图纸采用竖向.（三）各种安装面及非安装面光洁度的要求一般安装面的表面光洁度至少,非安装面的光洁度为,底板上大的非安装面达到即可.（四）各种材料热处理技术要求：1 45钢调质处理技术要求：1、热处理：HB220-2502、未注形位公差按照 GB/T1184-H3、未注线性公差按照 GB/T1804-m4、孔口、锐边倒角 1×45°5、表面发黑2 45钢淬火处理技术要求：1、热处理：HRC40-452、未注形位公差按照 GB/T1184-H3、未注线性公差按照 GB/T1804-m4、孔口、锐边倒角 1×45°5、表面发黑3 Q235钢焊接技术要求：1、本件为焊接件,焊接质量符合机械工程用焊接标准2、型材表面为非加工面3、焊后非加工面,焊接加工至.4、未注焊缝均为连续焊缝,焊缝高度5mm,焊缝长度大于600mm时采用间断焊,每条焊缝长度不小于125mm,焊缝总长度不小于焊接总长度的1/25、焊接无缺陷,牢固,焊后打磨,焊缝光滑6、焊后退火消除焊接应力7、未注形位公差按照 GB/T1184-H8、未注线性公差按照 GB/T1804-m9、孔口、锐边倒角 1×45°10、非工作表面喷底漆防锈漆及面漆4 底板孔位图通用技术要求：1、底板基准A上以相互垂直的基准B、C为基准刻出座标网络线,网络线的间距100±,线深,线宽,网格间的平行度和垂直度的允差为,在网格线对应位置标记座标号；2、螺纹孔与螺纹孔、螺纹孔与销孔的尺寸公差为±；销孔与销孔之间的尺寸公差为±；销孔与基准面之间的尺寸公差为±；与基准边的角度公差为±5′.3、锐边倒钝5 20Cr材料技术要求：1、渗碳淬火1.5mm,HRC48-522、未注形位公差按照 GB/T1184-H3、未注线性公差按照 GB/T1804-m4、锐边倒角 1×45°5、表面发黑五图样与工件在图纸中的表达方式要求总图、部件图上应标注：夹具轮廓尺寸、操作高度、坐标线尽量与汽车坐标线统一、坐标基准、坐标基准孔、各部件的安装位置、汽缸位置、所有定位尺寸坐标基准孔应相对于坐标线标注,在图中按汽车产品件在汽车中的实际位置建立汽车坐标；同时按夹具的基础建立坐标系.在夹具上有产品图的摆放位置,并用细双点划线绘出.设计时应注意焊点的坐标位置,必须留有充分的焊钳工作空间位置,便于施焊.用双点划线表示焊钳的外形.六、左右对称件制图的原则一般左右对称件,仅绘制右件图,在2D图中注明“注：TOP--右件图号如图所示,TOP--左件图号与之对称”.七、常用材料及标准件对应的国标号Q235-A GB/T 700-1988 热轧槽钢GB/T 707-1988热轧钢板和钢带 GB/T 709-1988 热轧扁钢 GB/T 704-1988热轧圆钢、方钢 GB/T 702-1986、GB/T 705-1989热轧等边角钢GB/T 9787-1988 热轧不等边角钢GB/T 9788-1988结构用和输送流体用无缝钢管 GB/T 8162-1999内六角螺钉 GB/T 内六角平端紧定螺钉 GB/T 77-2000六角头螺栓全螺纹 GB/T5783-2000 吊环螺钉 GB/T 825-1988平垫圈 GB/T 弹簧垫圈 GB/T 93-1987内螺纹圆柱销 GB/T十六、夹具编号原则T O P0713-001000即：TOP0713-0010002007年公司所接的第13个项目中的第一个分项夹具总图T O P0713-027000第27个分项夹具总图T O P0713-027100第27分项夹具的 100组件图120组件图 120150组件图 150160组件图 160T O P0713-027120120组件中的部件图 121122123对于夹具中的水、电、气部分图及目录分配图号为：001—— 020具体分配号参照部门设计编号标准底板分配号为：025—— 050。

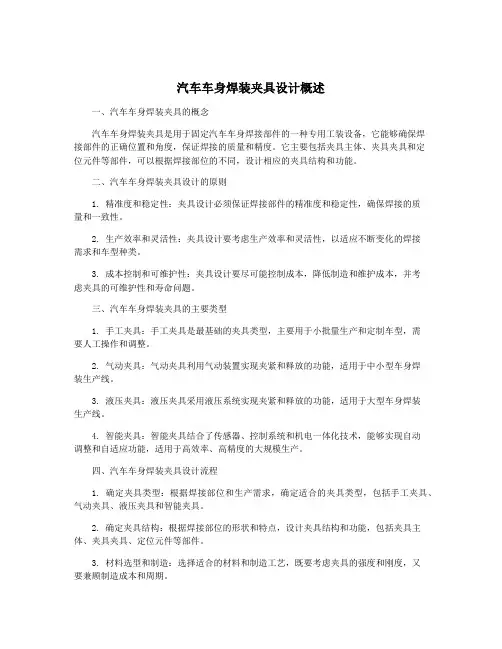

汽车车身焊装夹具设计概述一、汽车车身焊装夹具的概念汽车车身焊装夹具是用于固定汽车车身焊接部件的一种专用工装设备，它能够确保焊接部件的正确位置和角度，保证焊接的质量和精度。
它主要包括夹具主体、夹具夹具和定位元件等部件，可以根据焊接部位的不同，设计相应的夹具结构和功能。
二、汽车车身焊装夹具设计的原则1. 精准度和稳定性：夹具设计必须保证焊接部件的精准度和稳定性，确保焊接的质量和一致性。
2. 生产效率和灵活性：夹具设计要考虑生产效率和灵活性，以适应不断变化的焊接需求和车型种类。
3. 成本控制和可维护性：夹具设计要尽可能控制成本，降低制造和维护成本，并考虑夹具的可维护性和寿命问题。
三、汽车车身焊装夹具的主要类型1. 手工夹具：手工夹具是最基础的夹具类型，主要用于小批量生产和定制车型，需要人工操作和调整。
2. 气动夹具：气动夹具利用气动装置实现夹紧和释放的功能，适用于中小型车身焊装生产线。
3. 液压夹具：液压夹具采用液压系统实现夹紧和释放的功能，适用于大型车身焊装生产线。
4. 智能夹具：智能夹具结合了传感器、控制系统和机电一体化技术，能够实现自动调整和自适应功能，适用于高效率、高精度的大规模生产。
四、汽车车身焊装夹具设计流程1. 确定夹具类型：根据焊接部位和生产需求，确定适合的夹具类型，包括手工夹具、气动夹具、液压夹具和智能夹具。
2. 确定夹具结构：根据焊接部位的形状和特点，设计夹具结构和功能，包括夹具主体、夹具夹具、定位元件等部件。
3. 材料选型和制造：选择适合的材料和制造工艺，既要考虑夹具的强度和刚度，又要兼顾制造成本和周期。
4. 装配调试和调整：对设计好的夹具进行装配和调试，确保夹具的稳定性和精确度，以便进行后续的生产。
5. 生产应用和维护保养：将设计好的夹具投入生产应用，不断进行维护保养和改进优化，持续提高生产效率和质量。
五、结语汽车车身焊装夹具设计是汽车焊装工艺中非常重要的一环，它直接影响着汽车焊接质量和生产效率。

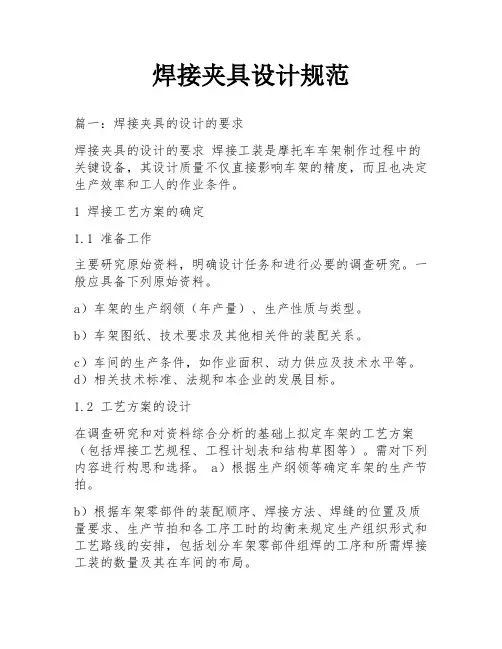

焊接夹具设计规范篇一：焊接夹具的设计的要求焊接夹具的设计的要求焊接工装是摩托车车架制作过程中的关键设备，其设计质量不仅直接影响车架的精度，而且也决定生产效率和工人的作业条件。
1 焊接工艺方案的确定1.1 准备工作主要研究原始资料，明确设计任务和进行必要的调查研究。
一般应具备下列原始资料。
a）车架的生产纲领（年产量）、生产性质与类型。
b）车架图纸、技术要求及其他相关件的装配关系。
c）车间的生产条件，如作业面积、动力供应及技术水平等。
d）相关技术标准、法规和本企业的发展目标。
1.2 工艺方案的设计在调查研究和对资料综合分析的基础上拟定车架的工艺方案（包括焊接工艺规程、工程计划表和结构草图等）。
需对下列内容进行构思和选择。
a）根据生产纲领等确定车架的生产节拍。
b）根据车架零部件的装配顺序、焊接方法、焊缝的位置及质量要求、生产节拍和各工序工时的均衡来规定生产组织形式和工艺路线的安排，包括划分车架零部件组焊的工序和所需焊接工装的数量及其在车间的布局。
c）实现某种功能拟采用的原理和相应的机构。
如定位与夹紧的方式和机构、焊件的翻转或回转等。
d）各工序所需工装的基本构成、车架零部件的定位、夹紧位置和总体布局，主要零部件的基本结构。
2 焊接工装的设计2.1 焊接工装的设计原则首先是焊接工装满足工艺技术要求，并应便于操作、安全、可靠及满足外观和经济上的要求。
2.2焊接工装的设计要求a）焊接工装应具有动作迅速、操作方便，操作位置应处在工人最容易接近、最易操作的部位。
特别是手动夹具，其操作力不能过大，操作高度应设在工人最易用力的部位，当夹具处于加紧状态时应能自锁，一般操作高度应控制在800~900mm。
b）焊接工装应有足够的装配、焊接空间，不能影响焊接操作和焊接观察，不妨碍焊件装卸。
所有定位元件和夹紧机构的执行元件应可调，即能伸缩和转位。
同时必须保证焊接机头的焊接可达性。
c）夹紧可靠，刚性适当。
加紧时不能破坏焊接件的定位位置和几何形状（如变形、凹陷、划伤等），且要保证夹紧后不能使焊件松动滑移，可以采取压头行程限位、加大压头接触面积或在压头上安装铜、铝、硬塑料衬垫等措施。

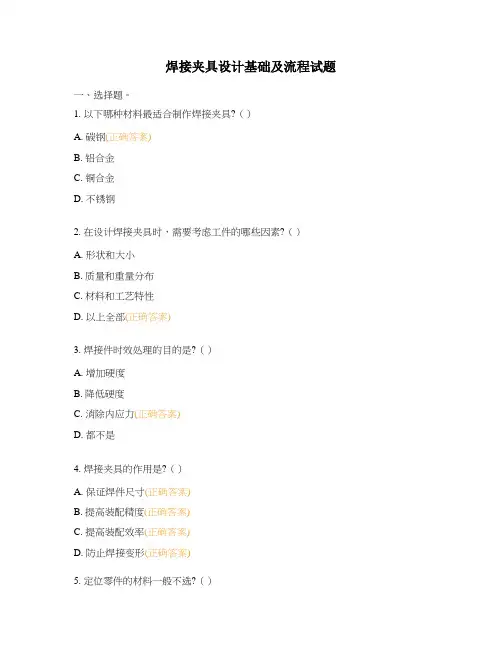

焊接夹具设计基础及流程试题一、选择题。
1. 以下哪种材料最适合制作焊接夹具?（）A. 碳钢(正确答案)B. 铝合金C. 铜合金D. 不锈钢2. 在设计焊接夹具时，需要考虑工件的哪些因素?（）A. 形状和大小B. 质量和重量分布C. 材料和工艺特性D. 以上全部(正确答案)3. 焊接件时效处理的目的是?（）A. 增加硬度B. 降低硬度C. 消除内应力(正确答案)D. 都不是4. 焊接夹具的作用是?（）A. 保证焊件尺寸(正确答案)B. 提高装配精度(正确答案)C. 提高装配效率(正确答案)D. 防止焊接变形(正确答案)5. 定位零件的材料一般不选?（）A. 45#钢B. A3钢(正确答案)C. SKD11D. 40Cr6 该零件此处表面加工后的粗糙度应该是?（）A. 25aB. 6.3a(正确答案)C. 1.6aD. 0.2a7. 如下图所示，L支座的图纸标注中，圆圈处的公差是?（）A. ±0.02(正确答案)B. ±0.05C. ±0.1D. 以上都不是8. 如下图所示，L支座图纸标中，两销孔之间的距离公差是?（）A. ±0.1B. ±0.02C. ±0.05(正确答案)D. 以上都不是9. 在2D总装配图中，通常需标注几下哪些要素?（）A. 夹具外轮廓尺寸(正确答案)B. 夹具重量(正确答案)C. 单元装配尺寸D. 工作台高度(正确答案)E. 工件轮廓(正确答案)10. 如下图所示，此处连接板的板厚公差是?（）A. 0, 1B. -1,0(正确答案)C. ±0.1D. 以上都不是11. 正式开展3D设计前，需要检讨夹具3D设计的大方向，主要包括哪些因素?（）A. 夹具作业高度(正确答案)B. 工件摆放角度(正确答案)C. 焊枪打点方向(正确答案)D. RB可动范围(正确答案)12. 在设计连接板时，通常要明确几大要素，包括哪几个?（）A. 压臂转点(正确答案)B. 限位块(正确答案)C. 夹紧块D. 支撑块(正确答案)E. 支座安装面(正确答案)F. 气缸转点(正确答案)13. 通常情况下，焊接夹具定位块和定位销的精度要求分别为?（）A. ±0.3mm、±0.2mm(正确答案)B. ±0.2mm、±0.1mmC. ±0.3mm、±0.3mmD. ±0.5mm、±0.2mm14. 关于L支座描述错误的是?（）A. L支座一般有两种类型，即角铁型和立柱型。

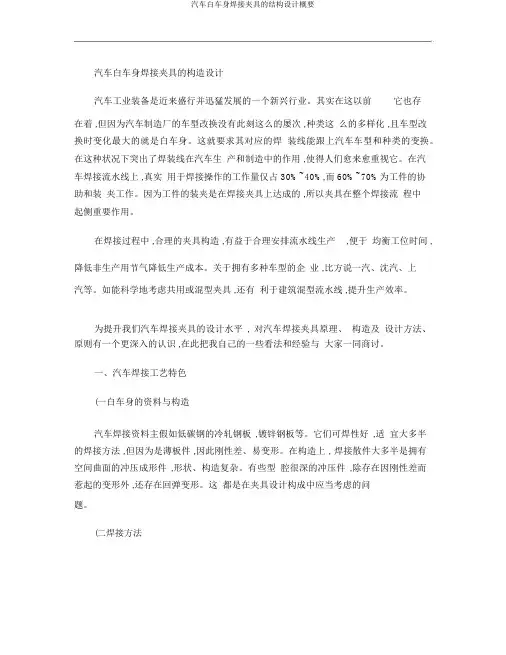

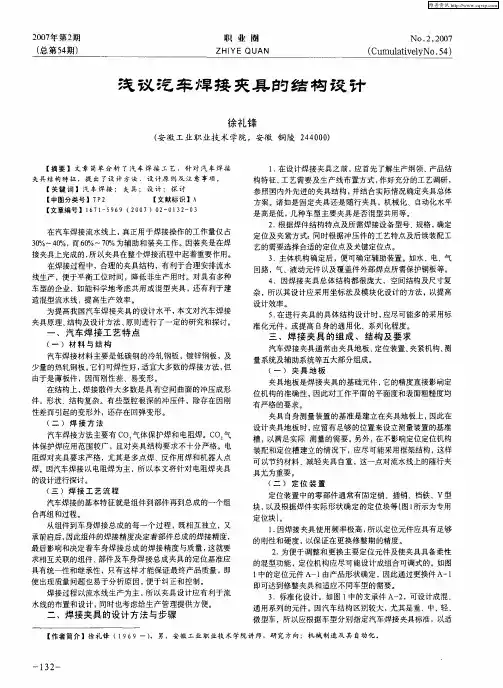

汽车白车身焊接夹具的构造设计汽车工业装备是近来盛行并迅猛发展的一个新兴行业。
其实在这以前它也存在着 ,但因为汽车制造厂的车型改换没有此刻这么的屡次 ,种类这么的多样化 ,且车型改换时变化最大的就是白车身。
这就要求其对应的焊装线能跟上汽车车型和种类的变换。
在这种状况下突出了焊装线在汽车生产和制造中的作用 ,使得人们愈来愈重视它。
在汽车焊接流水线上 ,真实用于焊接操作的工作量仅占 30%~40%,而60%~70%为工件的协助和装夹工作。
因为工件的装夹是在焊接夹具上达成的 ,所以夹具在整个焊接流程中起侧重要作用。
在焊接过程中 ,合理的夹具构造 ,有益于合理安排流水线生产,便于均衡工位时间 ,降低非生产用节气降低生产成本。
关于拥有多种车型的企业 ,比方说一汽、沈汽、上汽等。
如能科学地考虑共用或混型夹具 ,还有利于建筑混型流水线 ,提升生产效率。
为提升我们汽车焊接夹具的设计水平, 对汽车焊接夹具原理、构造及设计方法、原则有一个更深入的认识 ,在此把我自己的一些看法和经验与大家一同商讨。
一、汽车焊接工艺特色(一白车身的资料与构造汽车焊接资料主假如低碳钢的冷轧钢板,镀锌钢板等。
它们可焊性好,适宜大多半的焊接方法 ,但因为是薄板件 ,因此刚性差、易变形。
在构造上 , 焊接散件大多半是拥有空间曲面的冲压成形件,形状、构造复杂。
有些型腔很深的冲压件,除存在因刚性差而惹起的变形外 ,还存在回弹变形。
这都是在夹具设计构成中应当考虑的问题。
(二焊接方法汽车焊接方法主要有CO2 气体保护焊和电阻焊。
CO2 气体保护焊应用范围较广, 且对夹具构造要求不十分严格。
主要注意防备焊接产生的飞溅。
相应采纳的措施有主要有夹具表面镀铜、主要夹紧定位零件包铜皮、加装保护盖板等举措。
电阻焊是在汽车白车身焊接中主要采纳的一种焊接方法。
对夹具要求严格 ,特别是多点焊和机器人点焊。
要求焊接夹具对工件定位正确 ,操作方便且焊接坚固靠谱。
(三焊接工艺流程汽车焊接的基本特色就是单个零件到零件再到总成的一个组合再组合的过程。

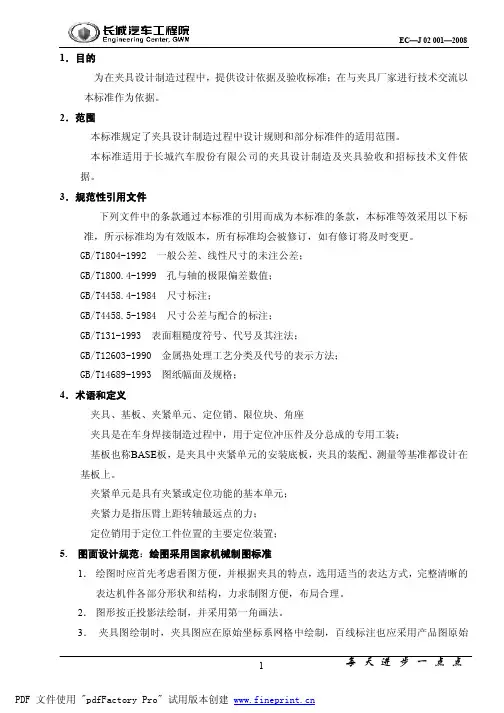

焊接夹具设计制造技术规范根据国外先进汽车车身装焊夹具公司对夹具设计的经验，并结合国内的具体情况，大连奥托技术有限公司制定了装焊夹具的设计制造技术规范，设计者应严格遵循。
1..装焊夹具的设计依据以汽车产品零部件图(数模最佳)、装焊工艺图、设计技术任务书、厂标件标准为设计依据，进行规范化、模块化设计。
2..装焊夹具设计通则2.1装焊夹具设计采取模块化方式，按照装焊工艺图进行，以满足焊接工艺要求，夹具设计图画法应贯彻国家机械制图标准。
2.2夹具操作方便，设计完成后的工装系统必须符合人机工程学的要求。
2.3夹具应有足够的装配、焊接空间，焊点在布置时应易接近。
2.4夹具本身必须有良好的制造工艺性和较高的机械效率。
3..装焊夹具设计规范及要求3.l总图设计总图上应标注：夹具轮廓尺寸、操作高度、坐标线(尽量与汽车坐标线统一)，坐标基准刻线或坐标基准孔、各部件的安装位置、气缸位置、所有定位尺寸坐标基准孔应相对于坐标线标注，在图中按汽车产品件在汽车中的实际位置建立汽车坐标，其基准线用○>符号表示；同时按夹具的基础建立坐标系，其基准线用○=符号表示。
在夹具上有产品图的摆放位置，并用细双点划线绘出。
焊点位置用○+表示。
设计时应注意焊点的坐标位置，必须留有充分的焊钳工作空间位置，便于施焊。
用双点划线表示焊钳的外形。
总图上还应包括夹具的操作步骤，并且特殊步骤必须详细说明。
对总拼及较复杂的工装、带有自动焊的工装等，其设计必须采用三维设计。
3.2定位块、压块的设计定位块尽量采用标准精铸ZG45#L形毛坯件加工，其厚度规定16mm，特殊情况及厂家有要求例外。
与定位板装配的结合面为基准面用○基表示，要求表面粗糙度为Ra3.2，定位面表面粗糙度为Ra3.2，定位面局部火焰淬火HRC40~45，安装挡片面加工表面粗糙度为Ra6.3,通常挡片安装在L板垂直面一侧定位板上，定位块为AB面情况下，安装在高面一侧，加工后表面喷漆处理，安装面定位面不喷漆，安装孔表面粗糙度为Ra12.5其余表面不加工。
工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。
制订工艺过程，应充分考虑夹具实现的可能性，而设计工装夹具时，如确有必要也可以对工艺过程提出修改意见。
工装夹具的设计质量的高低，应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。
一、工装夹具设计的基本原则1、满足使用过程中工件定位的稳定性和可靠性；2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程；3、满足装夹过程中简单与快速操作；4、易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行；5、满足夹具在调整或更换过程中重复定位的可靠性；6、尽可能的避免结构复杂、成本昂贵；7、尽可能选用标准件作为组成零件8、形成公司内部产品的系统化和标准化。
二、工装夹具设计基本知识一个优良的机床夹具必须满足下列基本要求：1、保证工件的加工精度。
保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。
2、提高生产效率。
专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。
3、工艺性能好。
专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。
4、使用性能好。
工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。
在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。
工装夹具还应排屑方便。
必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。
5、经济性好。
专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。
因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。
夹具设计目录一．目的 (3)二．定义 (3)三．夹具技术总体要求 (3)四．夹具结构设计规范 (3)4.1、焊接结构件 (3)4.2、夹持形板（GAUGE） (4)4.3、夹持臂（ClLAMP） (4)4.4、基准定位销（LOCATE PIN） (4)4.5、整体基座 (4)4.6、单元支座 (5)4.7、垫片 (5)五．夹具制图规范 (5)六．夹具制造技术规范 (5)6.1、夹具材料要求 (5)6.2、夹具的制造精度 (6)6.3、夹具制造技术要求 (6)七．喷漆技术规范 (6)一．目的根据样车试制白车身的要求，对客户给定零件进行前期焊装车身及各分总成的夹持定位设计与制作。
二．定义2.1、试制夹具是多工位合并夹具，在一个工位上要实现较多板件的焊接，原则上一个总成中所有部件都能在此总成夹具上完成装夹和焊接，如遇少数难以实现夹具定位的非主要钣金件可采用简易定位工具、测定特征点坐标定位方法定位、手工划线等方式定位进行焊接。
2.2、所有夹具的夹紧方式原则上采用手动，主拼工位需增加气动。
三．夹具技术总体要求3.1、焊接夹具应满足产品结构、工艺和生产纲领，夹具应有合理的定位夹紧机构和支承装置，保证焊接质量稳定。
3.2、夹具应有完善的装配定位基准，便于夹具制造、装配、调试和维修。
定位基准应按甲方要求实施。
3.3、夹具设计在保证工艺要求和刚性的情况下结构应简单合理。
3.4、夹具设计应体现夹具制造行业的先进水平。
3.5、夹具设计应考虑工人的安全性，焊钳与夹具定位件之间不发生干涉、工件放置及焊成一体后要取出方便，充分考虑焊钳通过性和操作方便性；总拼夹具的操作高度在允许的情况下要尽量恰当，其它夹具基座上平面离地距离控制在380-460mm，焊接操作区的高度尽可能控制在800-900mm,符合人体工程学的要求；3.6、焊接零部件的装卸件采用人工方式。
3.7、夹具应具备足够的强度和刚性，能承受一定的冲击力；3.8、试制夹具的设计定位基准必须尽量保证与量产RPS基准统一；3.9、相关夹具（部件、分总成、总拼夹具）定位点应有延续性和统一性；3.10、尽量选择底盘安装硬点、车身附件安装硬点、主要定位孔、需要控制的型面作为定位点，如零件无上述功能处，也应尽可能采用用一般定位孔或重要安装孔定位；在不能使用孔定位或仅使用孔不能完全定位的情况下，可结合型面辅助定位，原则上不允许使用边缘线定位(不得已时,需经甲方确认方可采用)；3.11、主要车身钣金件不允许出现欠定位，允许使用过定位以校正钣金结构件的回弹及扭曲,但不应造成零件划伤或破坏夹具；3.12、夹具支撑面与夹紧面（TEMPLATE）、夹持形板GAUGE、夹持臂（ClLAMP ）应调质处理。
