三一重工展厅2011

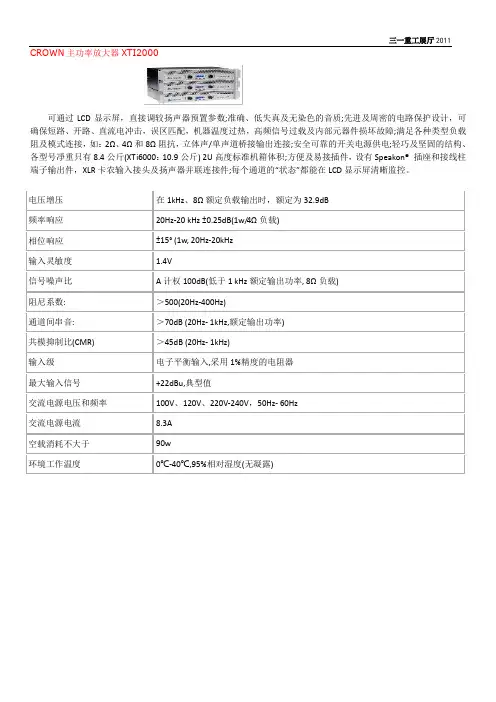

CROWN主功率放大器XTI2000
可通过LCD显示屏，直接调较扬声器预置参数;准确、低失真及无染色的音质;先进及周密的电路保护设计，可确保短路、开路、直流电冲击，误区匹配，机器温度过热，高频信号过载及内部元器件损坏故障;满足各种类型负载阻及模式连接，如：2Ω、4Ω和8Ω阻抗，立体声/单声道桥接输出连接;安全可靠的开关电源供电;轻巧及坚固的结构、各型号凈重只有8.4公斤(XTi6000：10.9公斤) 2U高度标准机箱体积;方便及易接插件，设有Speakon® 插座和接线柱端子输出件，XLR卡农输入接头及扬声器并联连接件;每个通道的“状态”都能在LCD显示屏清晰监控。
电压增压 在1kHz、8Ω额定负载输出时，额定为32.9dB
频率响应 20Hz-20 kHz ±0.25dB(1w/4Ω负载)
相位响应 ±15° (1w, 20Hz-20kHz
输入灵敏度 1.4V
信号噪声比 A计权100dB(低于1 kHz额定输出功率, 8Ω负载)
阻尼系数: ＞500(20Hz-400Hz)
通道间串音: ＞70dB (20Hz- 1kHz,额定输出功率)
共模抑制比(CMR) ＞45dB (20Hz- 1kHz)
输入级 电子平衡输入,采用1%精度的电阻器
最大输入信号 +22dBu,典型值
交流电源电压和频率 100V、120V、220V-240V，50Hz- 60Hz
交流电源电流 8.3A
空载消耗不大于 90w
环境工作温度 0℃-40℃,95%相对湿度(无凝露)

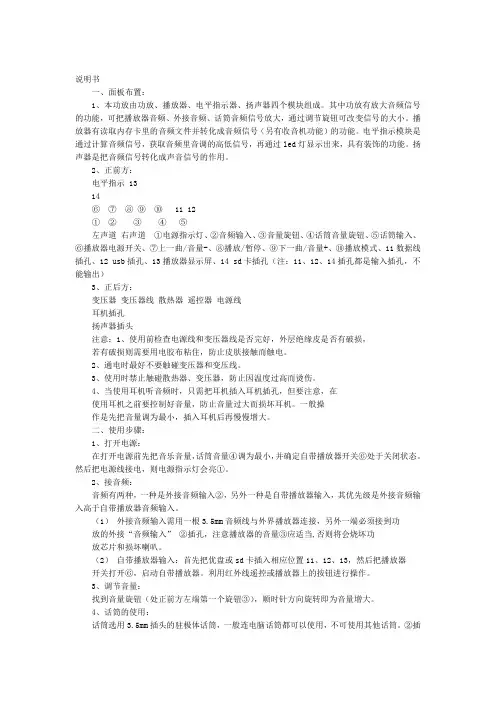

说明书
一、面板布置：
1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。其中功放有放大音频信号的功能，可把播放器音频、外接音频、话筒音频信号放大，通过调节旋钮可改变信号的大小。播放器有读取内存卡里的音频文件并转化成音频信号（另有收音机功能）的功能。电平指示模块是通过计算音频信号，获取音频里音调的高低信号，再通过led灯显示出来，具有装饰的功能。扬声器是把音频信号转化成声音信号的作用。
2、正前方：
电平指示 13
14
⑥ ⑦ ⑧ ⑨ ⑩ 11 12
① ② ③ ④ ⑤
左声道 右声道 ①电源指示灯、②音频输入、③音量旋钮、④话筒音量旋钮、⑤话筒输入、⑥播放器电源开关、⑦上一曲/音量-、⑧播放/暂停、⑨下一曲/音量+、⑩播放模式、11数据线插孔、12 usb插孔、13播放器显示屏、14 sd卡插孔（注：11、12、14插孔都是输入插孔，不能输出）

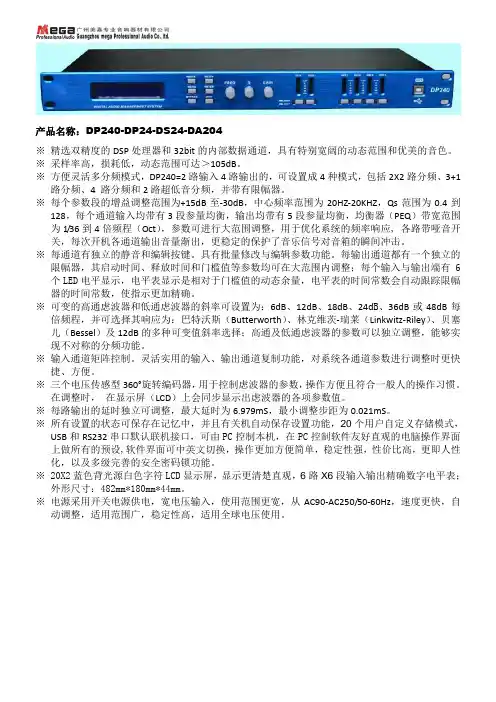

产品名称：DP240-DP24-DS24-DA204
※ 精选双精度的DSP处理器和32bit的内部数据通道，具有特别宽阔的动态范围和优美的音色。
※ 采样率高，损耗低，动态范围可达＞105dB。
※ 方便灵活多分频模式，DP240=2路输入4路输出的，可设置成4种模式，包括2X2路分频、3+1路分频、4 路分频和2路超低音分频，并带有限幅器。
※ 每个参数段的增益调整范围为+15dB至-30dB，中心频率范围为20HZ-20KHZ，Qs范围为0.4到128，每个通道输入均带有3段参量均衡，输出均带有5段参量均衡，均衡器（PEQ）带宽范围为1/36到4倍频程（Oct），参数可进行大范围调整，用于优化系统的频率响应, 各路带哑音开关，每次开机各通道输出音量渐出，更稳定的保护了音乐信号对音箱的瞬间冲击。
※ 每通道有独立的静音和编辑按键。具有批量修改与编辑参数功能。每输出通道都有一个独立的限幅器，其启动时间、释放时间和门槛值等参数均可在大范围内调整；每个输入与输出端有6个LED电平显示，电平表显示是相对于门槛值的动态余量，电平表的时间常数会自动跟踪限幅器的时间常数，使指示更加精确。
※ 可变的高通虑波器和低通虑波器的斜率可设置为：6dB、12dB、18dB、24dB、36dB或48dB每倍频程，并可选择其响应为：巴特沃斯（Butterworth）、林克维茨-瑞莱（Linkwitz-Riley）、贝塞儿（Bessel）及12dB的多种可变值斜率选择；高通及低通虑波器的参数可以独立调整，能够实现不对称的分频功能。
※ 输入通道矩阵控制。灵活实用的输入、输出通道复制功能，对系统各通道参数进行调整时更快捷、方便。
※ 三个电压传感型360°旋转编码器，用于控制虑波器的参数，操作方便且符合一般人的操作习惯。在调整时， 在显示屏（LCD）上会同步显示出虑波器的各项参数值。
※ 每路输出的延时独立可调整，最大延时为6.979mS，最小调整步距为0.021mS。
产品使用手册
腾华（广州）电子信息有限公司
Tenghua(Guangzhou)ElectronicInformationCo.,LTD功率放大器
产品使用手册
TS-2650
ProductManual
产品使用手册
1安全注意事项请详细阅读用户本手册中的操作和维护说明。
适用于全方位增强系统，会议系统和乐队的扩声，酒吧，小型舞台监视器等。警告：该产品外壳内有非绝缘“危险”电压，会对人体产生电击危险，放大器必须需连接到接地插座。
注意：功率放大器有可能产生危险的输出电压。为了避免触电，当放大器工作时，不要触摸扬声器任何外露的电线；不要连接或拔出扬声器的电线。进行所有连线之前先关闭放大器电源。外部配线与扬声器终端的连接需由合格人员操作；另外，为了安全操作和符合电气产品的要求，应在扬声器的终端铺上防护罩。
注意：此放大器的功率强大，有可能对扬声器和人类造成一定的危险，过度的操作会使扬声器遭到损坏。经常检查扬声器的持续峰值功率的能力，虽然放大器的衰减器可以用来降低整体的增益，但输入信号的增加会导致全功率输出，这可能会损坏连接的扬声器。
注意：此设备会发生无线电频率能量，如果不按照指导进行安装和使用，可能会对无线通信造成有害干扰。但是，我们不排除在特定安装条件下仍会产生干扰的可能性。如果本设备对无线电或电视接收造成了有害干扰（通过关闭后再打开设备即可以确定），建议用户尝试来取以下一项或多项措施来排除此类干扰：变换接受天线的朝向或重新安装。增大设备和接收器之间的距离。将设备使用的电源插座与接收器所用的插座分开。咨询经销商或向有经验的无线电或电视技术人员寻求帮助。
警告：避免电击危险，请不要打开盖子。内部零件，用户不能维修，请联络合格的专业人士进行维修。
警告：为避免着火或电击，不要将设备暴露于雨中或潮湿环境中。为了安全和可靠运行，前板后板的滤尘器应定期清洁。如果滤尘器保养不好，会有安全风险。例如，内部的高温有可能点燃粉尘和引起火灾。任何由滤尘器保养不当而产生的问题或故障均不在保修范围内。
