桥梁荷载横向分布系数计算方法
桥梁是交通系统中重要的基础设施，承载着大量的车辆和行人荷载。桥梁荷载横向分布系数的计算对于桥梁设计和施工具有重要意义。本文将详细介绍桥梁荷载横向分布系数的计算方法，包括计算原理、步骤和注意事项，并通过具体算例进行分析和说明。
桥梁荷载是指作用在桥梁上的各种力量，包括车辆荷载、人群荷载、风荷载等。横向分布系数是用来描述桥梁荷载在桥面横向分布的系数，其大小与桥梁的形状、结构形式等因素有关。桥梁荷载横向分布系数的计算是桥梁设计的重要环节，也是施工过程中的关键步骤。
计算桥梁荷载横向分布系数的方法可以分为理论计算和数值模拟两种。理论计算方法包括集中力作用下的横向分布系数计算和均布力作用下的横向分布系数计算。数值模拟方法则是利用计算机进行模拟分析，得到更精确的横向分布系数。
根据集中荷载作用下的弯矩和剪力，计算横向分布系数。
根据车道均布荷载的弯矩和剪力，计算横向分布系数。
数值模拟方法可以利用有限元软件进行模拟分析，得到更精确的横向分布系数。具体步骤如下： 通过对模型的应力、应变等进行分析，得出横向分布系数。
下面通过一个简单的算例来说明桥梁荷载横向分布系数的计算方法。该桥梁为简支梁结构，跨度为20米，桥面宽度为10米。车辆荷载为50吨的重车，速度为20公里/小时，作用在桥上长度为10米。通过集中力作用下的横向分布系数计算方法，来计算该桥梁的横向分布系数。
计算桥梁单位长度的自重为5吨/米。然后，确定车辆荷载的大小为50吨，位置为桥面中心线偏左1米处。根据车辆荷载作用下的弯矩和剪力，可以得出横向分布系数为67。根据横向分布系数的定义可知，该桥梁在车辆荷载作用下的横向分布系数为67。
桥梁荷载横向分布系数的计算是桥梁设计和施工中的重要环节，对于保证桥梁的安全性和正常使用具有重要意义。本文详细介绍了桥梁荷载横向分布系数的计算方法，包括计算原理、步骤和注意事项，并通过具体算例进行了分析和说明。随着计算机技术和数值模拟方法的发展，未来的研究方向将更加倾向于开发更加精确、便捷的计算方法和模型，以便更好地应用于实际工程中。
第三章 荷载横向分布计算
由于本桥各 T梁之间采用混凝与湿接缝刚性连接，故其荷载横向分布系数，在梁端可按 “杠杆原理法 ”计算（ m0 ），在跨中按 “修正刚性横梁法 ”计算 (mc)。
（一）梁端的横向分布系数 m0
根据桥规规定， 在横向影响线确定荷载沿横向最不利的布置位置。 例如，对于汽车荷载，规定的汽车横向轮距为 1.8m，两列汽车车轮的横向最小间距为 1.30m, 车轮距离人行道缘石最少为 0.50m。求出相应于荷载位置的影响线竖标值后，就可得到横向所有荷载分布给 1号梁的最大荷载值为：
' Pq q Pq 1.000 0.308 0.654Pq max Pq
2 q
2 Pq
2
式子中： Pq —汽车荷载轴重；
q —汽车车轮的影响线竖标。
由此可得：
1号梁在汽车荷载作用下最不利荷载横向分布系数为 m01 0.654
同理有： m02 0.904 ； m03 0.904； m04 0.904；
m05 0.904 ； m06 0.654
（二）跨中的横向分布系数 mc
1.计算 I和IT
求主梁截面中心位置 a (距梁顶 )
x
翼板的换算平均厚度 14 24 h1 19cm
2
马蹄形下翼缘换算厚度 41 28 h2 34.5cm
2
S≈(260-18) 19××19/2+245 ×18×245/2=583906cm3 2 A ≈(260-18) 19+245××18=9008cm
重心距离 ax=S/A=583906/9008=64.82cm
I ≈1/12 ×(260-18) 19×3 +(260-18) 19××(64.82-19/2)2+1/12
×18×2453 +18×245×(245/2-64.82)2=cm4=0.5094m4
翼板主梁抗扭惯性矩
b1/t1=260/19=13.68＞10, 查表得 c1=0.33
1 第2章 作业题 【1】 计算跨径L=20.5m的简支梁桥各主梁横向布置如图1所示，桥面净空为净—8+2×0.75m。 试求荷载位于支点处时，1号和2号主梁相应于公路—Ⅱ级车道荷载和人群荷载的横向分布系数。 （提示：当荷载位于支点处时，应按杠杆原理法计算荷载横向分布系数。） ①②③④⑤图1 主梁横向布置图 （尺寸单位：m） 【2】试分别按偏心受压法和考虑抗扭刚度修正的偏心受压法计算题1中图1所示简支梁桥1号梁的跨中相应于公路—Ⅱ级车道荷载和人群荷载的横向分布系数。
2 【3】图3（a）为跨径l=13.5m的铰接空心板的上部结构横截面布置，桥面净空为净—8.4+2×0.75m。预应力混凝土空心板跨中截面尺寸见图3（b）。 试求公路—Ⅱ级车道荷载和人群荷载作用时，1、3和5号板的跨中荷载横向分布系数。 ①②③④⑤⑥⑦⑧⑨（a）桥跨板横向布置（b）空心板截面图3 空心板桥横截面 （尺寸单位：m）
3 【4】计算跨径L=20.5m的装配式钢筋混凝土简支梁桥，截面布置及主梁尺寸见图4。各主梁翼缘板之间刚性连接，间隔5m一道横向隔板，板厚度0.25m，参见图4（b）。 试按G-M法求各主梁跨中区段的公路—Ⅱ级车道荷载以及人群荷载（仿图1人行道板）的横向分布系数。 ①②③④⑤（a）主梁截面（b）跨中横隔梁截面图4 简支梁桥截面 （尺寸单位：m）

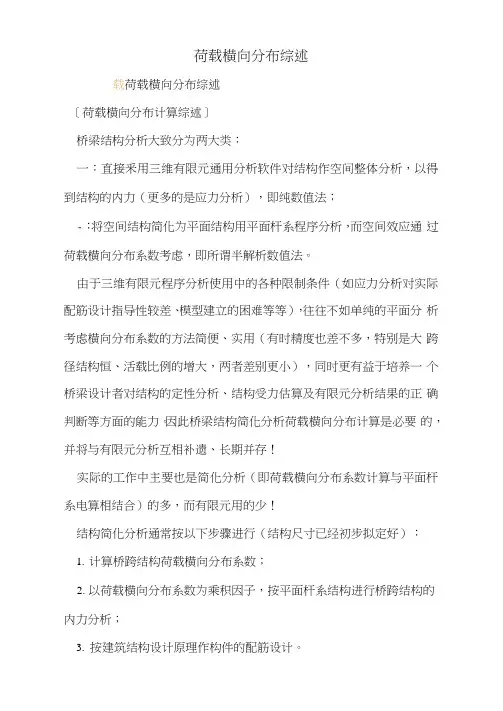

荷载横向分布综述
载荷载横向分布综述
［荷载横向分布计算综述］
桥梁结构分析大致分为两大类：
一：直接釆用三维有限元通用分析软件对结构作空间整体分析，以得
到结构的内力（更多的是应力分析），即纯数值法；
-：将空间结构简化为平面结构用平面杆系程序分析，而空间效应通 过荷载横向分布系数考虑，即所谓半解析数值法。
由于三维有限元程序分析使用中的各种限制条件（如应力分析对实际
配筋设计指导性较差、模型建立的困难等等），往往不如单纯的平面分 析考虑横向分布系数的方法简便、实用（有时精度也差不多，特别是大 跨径结构恒、活载比例的增大，两者差别更小），同时更有益于培养一 个桥梁设计者对结构的定性分析、结构受力估算及有限元分析结果的正 确判断等方面的能力。因此桥梁结构简化分析荷载横向分布计算是必要 的，并将与有限元分析互相补遗、长期并存！
实际的工作中主要也是简化分析（即荷载横向分布系数计算与平面杆
系电算相结合）的多，而有限元用的少！
结构简化分析通常按以下步骤进行（结构尺寸已经初步拟定好）：
1. 计算桥跨结构荷载横向分布系数；
2. 以荷载横向分布系数为乘积因子，按平面杆系结构进行桥跨结构的
内力分析；
3. 按建筑结构设计原理作构件的配筋设计。 对于荷载横向分布系数计算大致有以下一些方法：
1. 杠杆法；
2. 梁格法，包括刚性横梁法（也称偏压法）以及修正刚性横梁法（修正偏 压法）、弹性支承连续梁法；
3. 梁系法，包括狡接板法、刚接板法、较接梁法、刚接梁法；
4. 板系法，如比拟正交异性板法（G-M法）；
5. 增大系数法（弯矩增大15%,剪力增大5%）等。
不同截面类型、不同的横向连接方式、桥跨结构的不同位置通常具有
不同的荷载横向分布系数计算方法。
上述梁格法、梁系法及板系法等都是建立在等截面简支体系结构上的
荷载横向分布计算方法。
增大系数法一般用于箱形截面梁设计，其主导思想来自杆件弯扭相互
