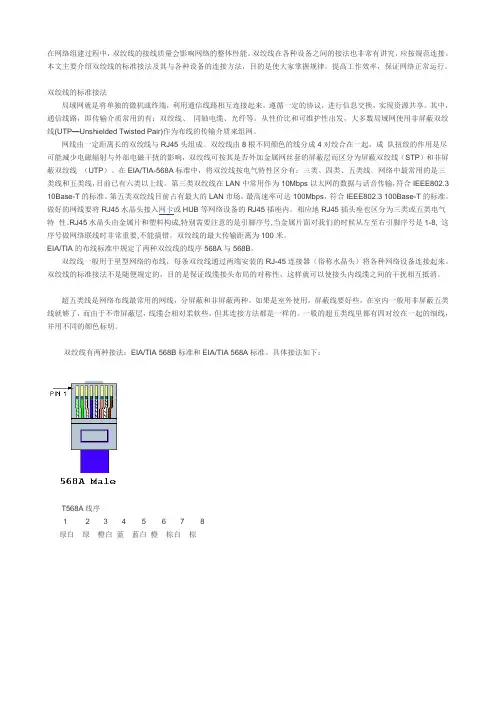

在网络组建过程中，双绞线的接线质量会影响网络的整体性能。双绞线在各种设备之间的接法也非常有讲究，应按规范连接。本文主要介绍双绞线的标准接法及其与各种设备的连接方法，目的是使大家掌握规律，提高工作效率，保证网络正常运行。
双绞线的标准接法
局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、 同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成 队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线 （UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。 第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3
10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特 性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
网线制作速记口诀
网线制作速记口诀
网线的制作有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。而其连接方法又有直通和交叉之分。现在各种网线制作教程讲解的很烦琐，不容易为初学者所掌握，笔者特编写了以下速记口诀，方便各位电脑爱好者学习和记忆。
橙绿蓝棕，杂色在左
四六对调，铜片向脸
芯线到底，外皮压紧
一二发送，三六接收
千兆网络，八芯齐用
不同设备，同序直通
同类相连，橙绿绿橙
说明：
橙绿蓝棕：568B线序－橙绿蓝棕（常用于制作直通线），568A线序－绿橙蓝棕
标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8；
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。
杂色在左：8芯网线按颜色分为4组，每组线中分为纯色和混色（带白线）两种。制作网线时，把它们按上述标准线序，杂色在左（前）纯色在右（后），拆开并铺平压直。
四六对调：在排好线序的基础上，将第4条线与第6条线（即568B的蓝-绿,或者是568A的蓝-橙）交换位置，来达到1-3,2-6互绞目的。 铜片向脸：水晶头有塑造料弹簧片的一面朝下，有8个铜片的一面向脸，将有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
芯线到底：缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。从水晶头的顶部检查，如果有八个亮晶晶的芯线截面，说明线已到位，否则应重新插入，直至芯线到位为止。
外皮压紧：确认无误之后把水晶头插入压线钳的8P槽内压线，要保证水晶头下部的塑料扣位压紧在网线的灰色保护层之上。。
一二发送，三六接收：百兆网络中计算机通讯时只使用1，3，2，6这四根线。因此，可以用其他4根作电话线，以节约布线成本。
千兆网络，八芯齐用:千兆计算机网络要用到8 根来传输，否则速率只能到100M了。

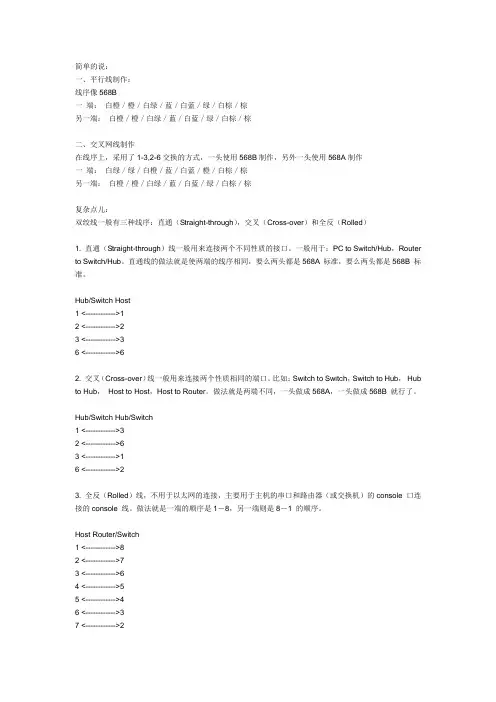

简单的说：
一、平行线制作：
线序像568B
一 端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
另一端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
二、交叉网线制作
在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A制作
一 端： 白绿／绿／白橙／蓝／白蓝／橙／白棕／棕
另一端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
复杂点儿：
双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）
1. 直通（Straight-through）线一般用来连接两个不同性质的接口。一般用于：PC to Switch/Hub，Router
to Switch/Hub。直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。
Hub/Switch Host
1 <------------>1
2 <------------>2
3 <------------>3
6 <------------>6
2. 交叉（Cross-over）线一般用来连接两个性质相同的端口。比如：Switch to Switch，Switch to Hub， Hub
to Hub， Host to Host，Host to Router。做法就是两端不同，一头做成568A，一头做成568B 就行了。
Hub/Switch Hub/Switch
1 <------------>3
2 <------------>6
3 <------------>1
6 <------------>2
3. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。做法就是一端的顺序是1－8，另一端则是8－1 的顺序。
网线水晶头/插头的制作（配有插图）
局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。网线常用的有：双绞线、同轴电缆、光纤等。双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair） 作为布线的传输介质来组网。
UTP网线由一定长度的双绞线和RJ45水晶头组成双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA／TIA－568标准中，将双绞线按电气特性区分为：
三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。
凹槽内的金属触点共有 8个，简称“8C”（ Contact，触点），因此业界对此有“8P8C”的别称。特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，不能搞错。
EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。
568A标准：
绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8
568B标准：
橙白——1，橙——2，绿白——3，蓝——4，蓝白——5， 绿——6，棕白——7，棕——8
（"橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同）。 双绞线的顺序与RJ45头的引脚序号要—一对应。
为了保持最佳的兼容性，普遍采用EIA／TIA 568B标准来制作网线。注意：在整个网络布线中应该只采用一种网线标准。如果标准不统一，几个人共同工作时准会乱套；更严重的是施工过程中一旦出现线缆差错，在成捆的线缆中是很难查找和剔除的。笔者强烈建议统一采用568B标准。
