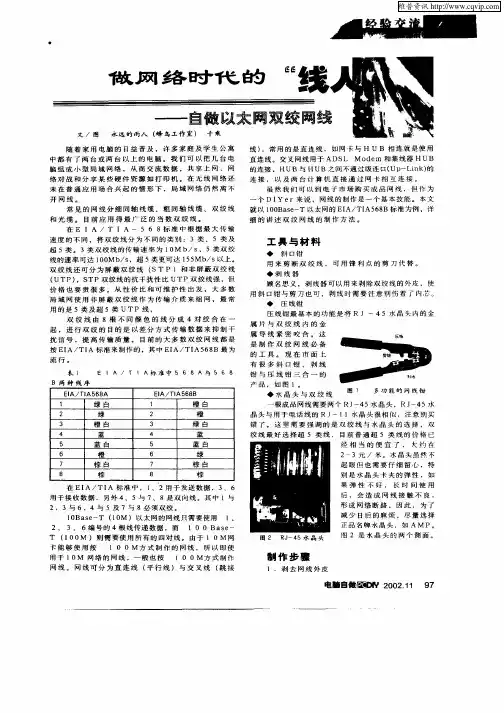

以太网网线制作方法

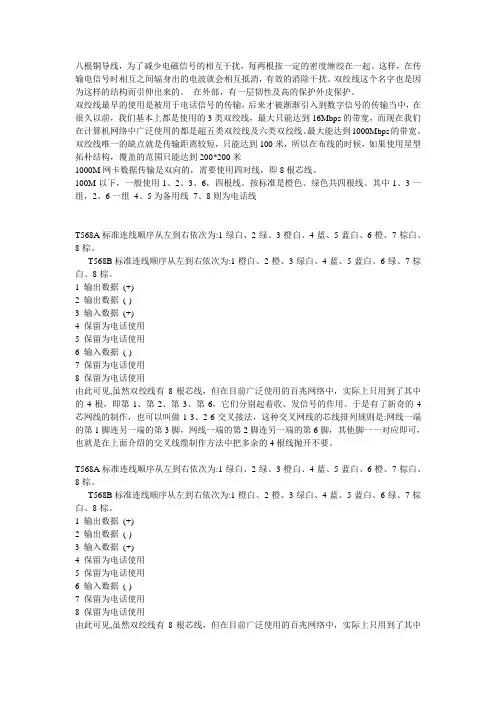

八根铜导线，为了减少电磁信号的相互干扰，每两根按一定的密度缠绞在一起。

这样，在传输电信号时相互之间辐身出的电波就会相互抵消，有效的消除干扰。

双绞线这个名字也是因为这样的结构而引伸出来的。

在外部，有一层韧性及高的保护外皮保护。

双绞线最早的使用是被用于电话信号的传输，后来才被渐渐引入到数字信号的传输当中，在很久以前，我们基本上都是使用的3类双绞线，最大只能达到16Mbps的带宽，而现在我们在计算机网络中广泛使用的都是超五类双绞线及六类双绞线。

最大能达到1000Mbps的带宽。

双绞线唯一的缺点就是传输距离较短，只能达到100米，所以在布线的时候，如果使用星型拓朴结构，覆盖的范围只能达到200*200米1000M网卡数据传输是双向的，需要使用四对线，即8根芯线。

100M以下，一般使用1、2、3、6，四根线。

按标准是橙色、绿色共四根线。

其中1、3一组，2、6一组4、5为备用线7、8则为电话线T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

1 输出数据(+)2 输出数据(-)3 输入数据(+)4 保留为电话使用5 保留为电话使用6 输入数据(-)7 保留为电话使用8 保留为电话使用由此可见,虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。

于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

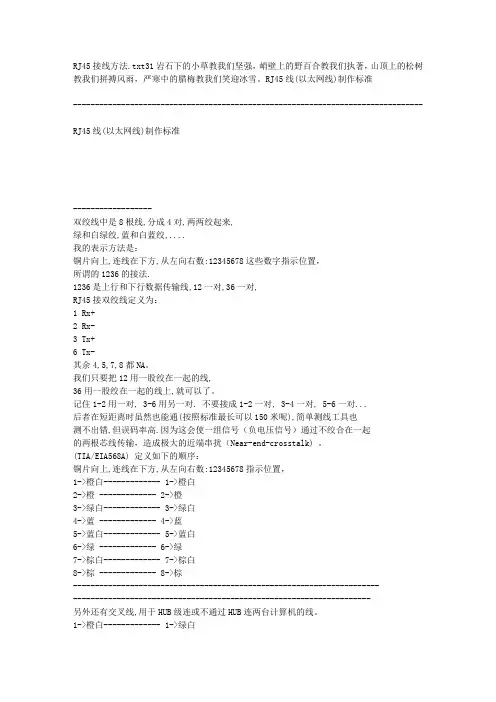

RJ45接线方法.txt31岩石下的小草教我们坚强，峭壁上的野百合教我们执著，山顶上的松树教我们拼搏风雨，严寒中的腊梅教我们笑迎冰雪。

RJ45线(以太网线)制作标准--------------------------------------------------------------------------------RJ45线(以太网线)制作标准------------------双绞线中是8根线,分成4对,两两绞起来,绿和白绿绞,蓝和白蓝绞,....我的表示方法是：铜片向上,连线在下方,从左向右数:12345678这些数字指示位置，所谓的1236的接法.1236是上行和下行数据传输线,12一对,36一对,RJ45接双绞线定义为：1 Rx+2 Rx-3 Tx+6 Tx-其余4,5,7,8都NA。

我们只要把12用一股绞在一起的线,36用一股绞在一起的线上,就可以了。

记住1-2用一对, 3-6用另一对. 不要接成1-2一对, 3-4一对, 5-6一对...后者在短距离时虽然也能通(按照标准最长可以150米呢),简单测线工具也测不出错,但误码率高.因为这会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（Near-end-crosstalk) 。

(TIA/EIA568A) 定义如下的顺序：铜片向上,连线在下方,从左向右数:12345678指示位置，1->橙白------------- 1->橙白2->橙 ------------- 2->橙3->绿白------------- 3->绿白4->蓝 ------------- 4->蓝5->蓝白------------- 5->蓝白6->绿 ------------- 6->绿7->棕白------------- 7->棕白8->棕 ------------- 8->棕------------------------------------------------------------------------------------------------------------------------------------------另外还有交叉线,用于HUB级连或不通过HUB连两台计算机的线。

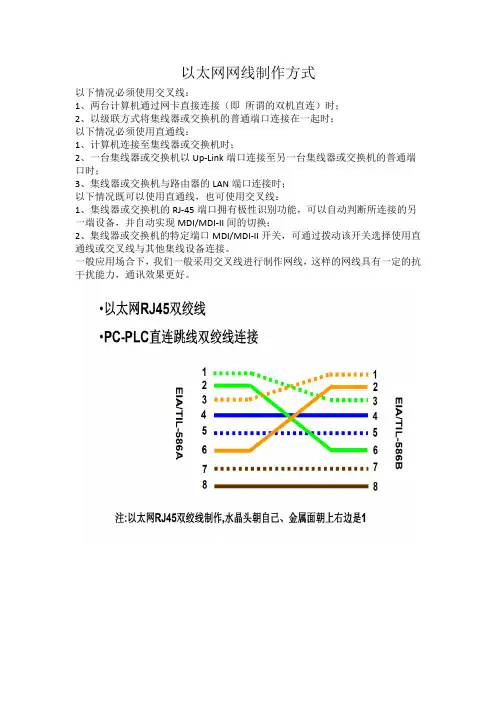

以太网网线制作方式
以下情况必须使用交叉线：
1、两台计算机通过网卡直接连接（即所谓的双机直连）时；
2、以级联方式将集线器或交换机的普通端口连接在一起时；
以下情况必须使用直通线：
1、计算机连接至集线器或交换机时；
2、一台集线器或交换机以Up-Link端口连接至另一台集线器或交换机的普通端口时；
3、集线器或交换机与路由器的LAN端口连接时；
以下情况既可以使用直通线，也可使用交叉线：
1、集线器或交换机的RJ-45端口拥有极性识别功能，可以自动判断所连接的另一端设备，并自动实现MDI/MDI-II间的切换；
2、集线器或交换机的特定端口MDI/MDI-II开关，可通过拨动该开关选择使用直通线或交叉线与其他集线设备连接。

一般应用场合下，我们一般采用交叉线进行制作网线，这样的网线具有一定的抗干扰能力，通讯效果更好。

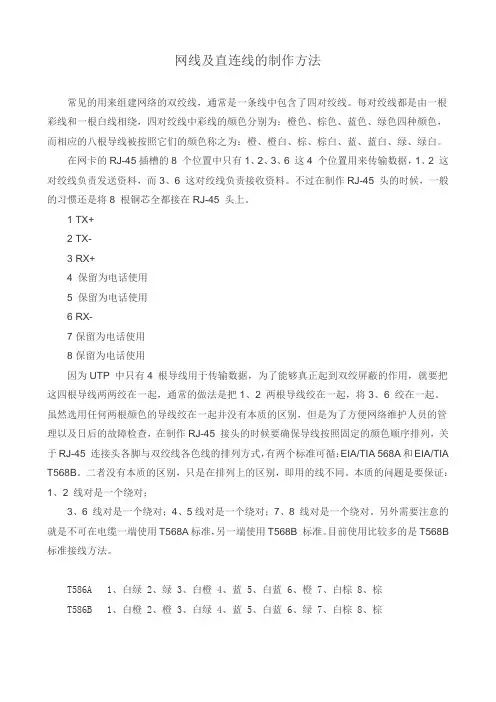

网线及直连线的制作方法常见的用来组建网络的双绞线，通常是一条线中包含了四对绞线。

每对绞线都是由一根彩线和一根白线相绕，四对绞线中彩线的颜色分别为：橙色、棕色、蓝色、绿色四种颜色，而相应的八根导线被按照它们的颜色称之为：橙、橙白、棕、棕白、蓝、蓝白、绿、绿白。

在网卡的RJ-45插槽的8 个位置中只有1、2、3、6 这4 个位置用来传输数据，1、2 这对绞线负责发送资料，而3、6 这对绞线负责接收资料。

不过在制作RJ-45 头的时候，一般的习惯还是将8 根铜芯全都接在RJ-45 头上。

1 TX+2 TX-3 RX+4 保留为电话使用5 保留为电话使用6 RX-7 保留为电话使用8 保留为电话使用因为UTP 中只有4 根导线用于传输数据，为了能够真正起到双绞屏蔽的作用，就要把这四根导线两两绞在一起，通常的做法是把1、2 两根导线绞在一起，将3、6 绞在一起。

虽然选用任何两根颜色的导线绞在一起并没有本质的区别，但是为了方便网络维护人员的管理以及日后的故障检查，在制作RJ-45 接头的时候要确保导线按照固定的颜色顺序排列，关于RJ-45 连接头各脚与双绞线各色线的排列方式，有两个标准可循：EIA/TIA 568A和EIA/TIA T568B。

二者没有本质的区别，只是在排列上的区别，即用的线不同。

本质的问题是要保证：1、2 线对是一个绕对；3、6 线对是一个绕对；4、5线对是一个绕对；7、8 线对是一个绕对。

另外需要注意的就是不可在电缆一端使用T568A标准，另一端使用T568B 标准。

目前使用比较多的是T568B 标准接线方法。

T586A 1、白绿 2、绿 3、白橙 4、蓝 5、白蓝 6、橙 7、白棕 8、棕T586B 1、白橙 2、橙 3、白绿 4、蓝 5、白蓝 6、绿 7、白棕 8、棕网线的制作：两头都使用T568A标准或T568B标准，必须一致(T586B使用较多)双机直连线的制作：一头使用T568A标准，另一头使用T568B标准直接线和交叉线的制作平时我们用的网线是属于直连型，也就是说一一对应的，如一端是568B标准的线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕,另一端也是568B标准的线序，这样的话我们用水晶头连接起来网线就用于HUB，路由器等的连接而如果我们要两台电脑互相用网线连接的话，则需要反线（交叉线）即一端采用上述的568B做线标准不变，另一端在这个基础上将这八根线中的1，3号线和2，6号线互换一下位置，这时网线的线序就变成了白绿、绿、白橙、蓝白、蓝、橙、白棕、棕这就是100M网线的568A标准，也就是我们平常所说的反线或交叉线。

第二课堂千兆 5 类或超 5 类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别， 都是一一对应的。

但是传统的 百兆网络只用到 4 根线缆来传输，而千兆网络要用到 8 根来传输，所以千兆交叉网线的制作与百 兆不同，制作方法如下：1 对 3，2 对 6，3 对 1，4 对 7，5 对 8，6 对 2，7 对 4，8 对 5 例如： 一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕； 另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰千 兆 5 类或超 5 类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别， 都是一一对应的。

但是传统的百兆网络 只用到 4 根线缆来传输，而千兆网络要用到 8 根来传输，所以千兆交叉网线的制作与百 兆不同，制作方法如下：1 对 3，2 对 6，3 对 1，4 对 7，5 对 8，6 对 2，7 对 4，8 对 5 例如： 一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕； 另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰2.AVAYA(CommScope) 单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐. 尾扣在测试通过后用 502 固定死,外套也要用 502 固定死. 全过程要小心,仔细, 开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？ 六类线(CAT6) 2.千兆主干交换机，接百兆分交换机，用什么线？ 买带两 1000Mbps 铜口的 26****换机 .六类线(CAT6) 3.千兆主干交换机，接新服务器，用什么线？ .六类线(CAT6) 4.千兆主干交换机，接老服务器，用什么线？ 超五类(CAT5E).,跑 100Mbps 5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E). 6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉 ,全新布过超五类(CAT5E), 以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!! 超五类头用 AMP 压线钳压制,六类头用机压或自做工具压制.线序均按照 568B 顺序排列,然后用相关检测工具进行测试。

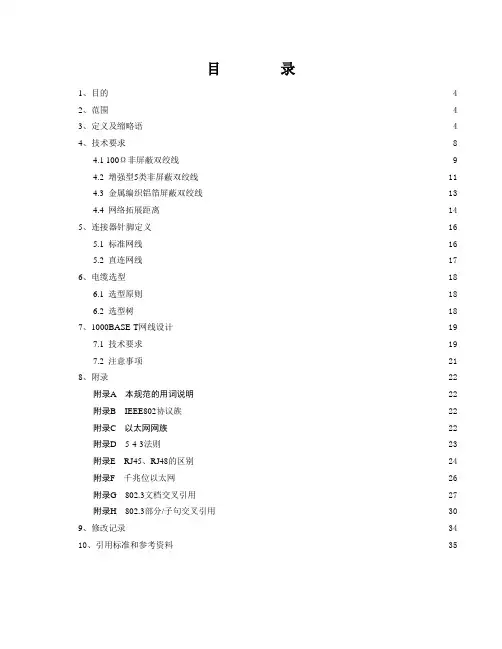

目录1、目的 42、范围 43、定义及缩略语 44、技术要求84.1 100Ω非屏蔽双绞线94.2 增强型5类非屏蔽双绞线114.3 金属编织铝箔屏蔽双绞线134.4 网络拓展距离145、连接器针脚定义165.1 标准网线165.2 直连网线176、电缆选型186.1 选型原则186.2 选型树187、1000BASE-T网线设计197.1 技术要求197.2 注意事项218、附录22附录A 本规范的用词说明22 附录B IEEE802协议族22 附录C 以太网网族22 附录D 5-4-3法则23 附录E RJ45、RJ48的区别24 附录F 千兆位以太网26 附录G 802.3文档交叉引用27 附录H 802.3部分/子句交叉引用309、修改记录3410、引用标准和参考资料35以太网10BASE-T、100BASE-T4、1000BASE-T网线设计技术规范关键词：以太网UTP STP 综合布线标准网线直连网线水平布线干线布线针脚定义1、目的目前网上产品使用的以太网网线尽管只有标准网线和直连网线两种。

但是，在实际应用中，随处可以看到，这些网线的针脚定义不符合标准，所用的线材没有明确技术指标，给研发设计、用户和技术支持人员的维护带来很大的困难。

制定本规范的目的在于将网线的分类、设计、选型规范化，降低成本，提高通用性，提高开发效率，便于维护。

本规范规定的电缆设计技术要求是以太网网线电缆选型、设计的主要准则。

本规范规定了以太网网线的常用线缆、传输技术指标、连接器针脚定义方式、典型应用等技术要求。

自本规范实施之日起，电缆设计工程师进行以太网网线的设计和选型时，必须遵照本规范。

2、范围本规范适用于公司所有的产品。

在特殊情况下，如果需要进行新型线缆及连接器的选型，必须在电缆方案设计阶段提交电缆设计部进行评审，评审通过后方可使用。

3、定义及缩略语定义局域网（Local area network）一种位于有限地理区域的用户宅院内的计算机网络。

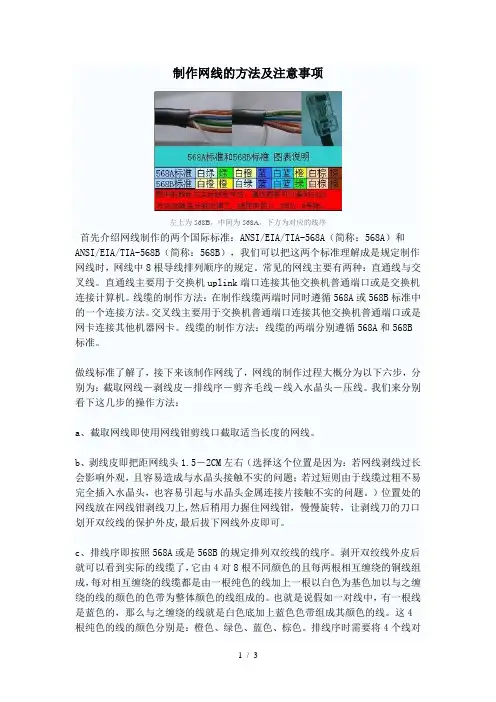

制作网线的方法及注意事项左上为568B，中间为568A，下方为对应的线序首先介绍网线制作的两个国际标准：ANSI/EIA/TIA-568A（简称：568A）和ANSI/EIA/TIA-568B（简称：568B），我们可以把这两个标准理解成是规定制作网线时，网线中8根导线排列顺序的规定。

常见的网线主要有两种：直通线与交叉线。

直通线主要用于交换机uplink端口连接其他交换机普通端口或是交换机连接计算机。

线缆的制作方法：在制作线缆两端时同时遵循568A或568B标准中的一个连接方法。

交叉线主要用于交换机普通端口连接其他交换机普通端口或是网卡连接其他机器网卡。

线缆的制作方法：线缆的两端分别遵循568A和568B 标准。

做线标准了解了，接下来该制作网线了，网线的制作过程大概分为以下六步，分别为：截取网线－剥线皮－排线序－剪齐毛线－线入水晶头－压线。

我们来分别看下这几步的操作方法：a、截取网线即使用网线钳剪线口截取适当长度的网线。

b、剥线皮即把距网线头1.5－2CM左右（选择这个位置是因为：若网线剥线过长会影响外观，且容易造成与水晶头接触不实的问题；若过短则由于线缆过粗不易完全插入水晶头，也容易引起与水晶头金属连接片接触不实的问题。

）位置处的网线放在网线钳剥线刀上,然后稍用力握住网线钳，慢慢旋转，让剥线刀的刀口划开双绞线的保护外皮,最后拔下网线外皮即可。

c、排线序即按照568A或是568B的规定排列双绞线的线序。

剥开双绞线外皮后就可以看到实际的线缆了，它由4对8根不同颜色的且每两根相互缠绕的铜线组成，每对相互缠绕的线缆都是由一根纯色的线加上一根以白色为基色加以与之缠绕的线的颜色的色带为整体颜色的线组成的。

也就是说假如一对线中，有一根线是蓝色的，那么与之缠绕的线就是白色底加上蓝色色带组成其颜色的线。

这4根纯色的线的颜色分别是：橙色、绿色、蓝色、棕色。

排线序时需要将4个线对分别拆开、理顺、捋直,然后按照568A或是568B的规定将线整齐排列。

网线水晶头怎么接？网线选购和制作图文教程网线制作选好网线一般都会让老板或者伙计给做好。

不过买一两根网线让别人做还好说，买的网线多了就麻烦了。

其实做网线并不麻烦，为了节省开支、锻炼自己的动手能力，我们也不妨一起来学学到底该怎么制作网线。

要制作网线，我们需要准备的器具主要有压线钳和测试仪。

压线钳可以用来剥外皮，剥离外皮的长度应大于安装水晶头用的1.5cm，我们一般建议剥离3到4cm。

等网线处理好了，再修剪。

准备制作现在将4对线芯分别解开、理顺、扯直，然后按照规定的线序排列整齐。

双绞线芯有两种排列标准：EIA/TIA568A（默认排序）以及EIA/TIA568B（交互排序）。

而双绞线分为直通和交叉两种，直通指两端都是EIA/TIA568A或EIA/TIA568B，而交叉指一端EIA/TIA568A、另一端EIA/TIA568B。

在网络设备没有加入自动翻转功能之前，该做直通线还是交叉线有严格的规矩。

现在除了机器连机器用交叉线之外，一般都用两端都按EIA/TIA568B缠绕的直通线。

从水晶头底部看过去，EIA/TIA568A标准双绞线芯的排列方式是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

EIA/TIA568B标准双绞线芯的排列方式是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

展开双绞线之后默认得到的排列就是EIA/TIA568A标准，而将1和3、2和6两对线对调得到的排列就是EIA/TIA568B标准。

两种接线标准裁剪之后，大家应该尽量把线芯按紧，并且应该避免移动或者弯曲网线。

接下来我们可以用压线钳的剪线刀口把线芯顶部裁剪整齐，现在就只需要为安装水晶头保留1.5cm了。

裁剪好的网线下一步是将网线插入水晶头。

要将水晶头有塑料弹簧的一面向下，有针脚的一方向上，使有针脚的一端远离自己，有方型孔的一端对着自己。

这样一来，最左边的就是第1脚，最右边的就是第8脚。

插入的时候需要缓缓用力把8条线芯同时沿水晶头内的8个线槽插入，一直插到线槽顶端。

第1章网线的制作和应用实验1 直连双绞线的制作和应用双绞线一般分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）两类。

如果没有特殊要求，在计算机网络中一般使用非屏蔽双绞线，所以本节主要以非屏蔽双绞线为例进行介绍。

1.1.1 实验概述双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。

双绞线有其标准的连接方法，目的是保证线缆接头布局的对称性，这样就可以使接头内导线之间的干扰相互抵消，增强双绞线的抗干扰能力。

1．实验目的通过本实验，在学习直连双绞线的工作原理的基础上，掌握直连双绞线的制作方法和在计算机网络中的应用。

2．实验原理双绞线的连接，如图1-1所示、图1-2所示和图1-3所示。

图1-1 直连双绞线在网络中的应用图1-2 通过直连双绞线连接设备计算机网络实验教程图1-3 用直连双绞线连接两台交换机不同生产商的产品的标志可能不同，但一般都包括以下一些信息：·双绞线类型· NEC/UL防火测试和级别· CSA防火测试·长度标志·双绞线的生产商和产品号码以下是一根双绞线上的记号，我们以此为例说明不同记号标志的含义：A V AYA-C SYSTEIMAX 1061C+ 4/24AWG CM VERIFIED UL CAT 5E 31086FEET -09745.0 METERS，这些记号提供了这条双绞线的以下信息：· A V AYA-C SYSTEMIMAX：指的是该双绞线的生产商。

· 1061C+：指的是该双绞线的产品号· 4/24 AWG：说明这条双绞线是由4对24 AWG导线的线对所构成。

铜电缆的直径通常用AWG(American Wire Gauge)单位来衡量。

通常AWG数值越小，电线直径越大。

我们通常使用的双绞线都是24AWG。

· CM：是指通信通用电缆，CM是NEC（美国国家电气规程）中防火耐烟等级中的一种。

实验单交换机结构以太网组网一实验目的要求掌握使用集线器/交换机组建小型以太网的方法。

二实验内容组建单交换机结构的以太网。

三实验设备台式计算机，网卡，螺丝刀，双绞线，交换机。

四实验拓朴按以下拓扑连接实验设备。

五实验步骤1 按照EIA/TIA 568B的标准，制作一条直通的网线。

2 在计算机上安装网卡（1）打开计算机主机箱，观察系统主板的结构。

（2）在计算机系统主板对应的扩展槽上，插入相应类型的网卡。

（3）将网卡安装固定后开机，检查网卡是否工作正常。

a. 打开“我的电脑”，选择“控制面板”，双击“系统”图标，打开“硬件”选项卡，单击“设备管理器”按钮，从“设备管理器”对话框中单击设备目录树中“网络适配器”对应的结点“+”号，将其展开，找到已安装的网卡。

b 双击“网络适配器”选项，双击相应的网络适配器程序，出现网络适配器的属性窗口，检查网卡工作是否正常。

3 用步骤1中做好的网线，将计算机和交换机连接4 分别设置两台计算机的IP地址，方法与以前的实验相同。

5 验证连通性在运行窗口中键入PING 命令，验证网络的连通性例：PING 127.0.0.1也可以输入另一台PC机的IP地址，例：PING 211.82.196.11六实验报告1写出整个实验的操作过程。

2讨论检测两台计算机是否相通的方法。

3 写出实验的结论和体会。

七相关知识1．双绞线线序标准EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B，如下图所示2．ICMP工具程序——PINGICMP（Internet Control Message Protocol）属于在网络层运作的协议，一般视为是IP的辅助协议，可用来“报告错误”。

换言之，在IP信息包传送的过程中，若主机或路由器发现任何异常，便可利用ICMP来传送相关的信息。

不过，ICMP只负责报告问题，不负责解决问题。

除了路由器或主机可利用ICMP来报告问题外，网管人员也可利用适当的工具程序发出ICMP信息包，以便测试网络连接或排解问题。

实验一：网线的制作实验报告（五篇材料）制作网线实验报告与总结篇一随着计算机技术的不断发展和普及，计算机不再只是一个办公工具，它已经进入普通的家庭用户，尤其是多媒体计算机的出现，促使计算机成为家庭学习、生活、娱乐的重要组成部分。

因此遇到计算机故障的机会也越来越多，所以掌握一些计算机方面的知识以及一般故障维修的方法是非常有必要的。

通过这一学期对于《计算机装配与维修》这门课的学习，我的理论和实践方面的技能都有了很大的提高。

下面是我的实战经验总结：实践经验一：制作网线本次实践过程中用到的工具有：多个水晶头、一根网线、一把夹线钳、一台计算机与路由器。

步骤如下：（1）剪断:利用压线钳的剪线刀口剪取适当长度的网线。

（2）剥皮:用压线钳切线部位旁边带凹槽的部分，选择适当的长度旋转将皮剥下。

（3）排序:将4个线对的8条细导线一一拆开，理顺，捋直，然后按照T568A标准线序（从左到右依次为: 1-白绿 2-绿3-白橙 4-蓝 5-白蓝 6-橙 7-白棕 8-棕）排列整齐。

（4）剪齐：把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠）。

然后利用压线钳的剪线刀口将其剪齐。

（5）插入：一手捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将整理好的8条导线同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。

（6）压制：确认所有导线都到位后，并确保线序无误后，用压线钳制RJ-45头。

将水晶头推入压线钳夹槽后，将突出在外面的针脚全部压入水晶并头内。

（7）重复步骤（1）至（6）制作线缆的另一端，直至完成网线的制作。

（8）使用老师准备的计算机测试网线是否能连通。

本次实践总结：总的来说，这次实践过程并不顺利，但是真正学到了网线的制作过程。

第一次制作的网线并不能连通，我仔细观察了自己制作的网线，发现两端的线序并没有错，但是有一端的线缆在插入水晶头时，插反了方向。

图⽂解说百兆和千兆⽹线制作⽅法百兆⽹线做法: 橙⽩橙绿⽩蓝蓝⽩绿棕⽩棕千兆⽹线做法: 绿⽩绿橙⽩棕⽩棕橙蓝蓝⽩ 局域⽹就是将单独的微机或终端，利⽤通信线路相互连接起来，遵循⼀定的协议，进⾏信息交换，实现资源共享。

其中，通信线路，即传输介质常⽤的有：双绞线、同轴电缆、光纤等。

从性价⽐和可维护性出发，⼤多数局域⽹使⽤⾮屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组⽹。

⽹线由⼀定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜⾊的线分成4对绞合在⼀起，成队扭绞的作⽤是尽可能减少电磁辐射与外部电磁⼲扰的影响，双绞线可按其是否外加⾦属⽹丝套的屏蔽层⽽区分为屏蔽双绞线（STP）和⾮屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电⽓特性区分有：三类、四类、五类线。

⽹络中最常⽤的是三类线和五类线，⽬前已有六类以上线。

第三类双绞线在LAN中常⽤作为10Mbps以太⽹的数据与话⾳传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线⽬前占有最⼤的LAN市场，最⾼速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

做好的⽹线要将RJ45⽔晶头接⼊⽹卡或HUB等⽹络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电⽓特性。

RJ45⽔晶头由⾦属⽚和塑料构成,特别需要注意的是引脚序号,当⾦属⽚⾯对我们的时候从左⾄右引脚序号是1-8, 这序号做⽹络联线时⾮常重要,不能搞错。

双绞线的最⼤传输距离为100⽶。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：橙⽩--1，橙--2，绿⽩--3，蓝--4，蓝⽩--5，绿--6，棕⽩--7，棕--8；标准568B：绿⽩--1，绿--2，橙⽩--3，蓝--4，蓝⽩--5，橙--6，棕⽩--7，棕--8。

在整个⽹络布线中应⽤⼀种布线⽅式，但两端都有RJ-45 plug 的⽹络联线⽆论是采⽤端接⽅式A，还是端接⽅式B，在⽹络中都是通⽤的。

以太网网线的选型和制作方法一、简介：网线作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。
