网线水晶头的接法网线通用制作方法是：一、平行线。
平行线有两种：１、两边都用标准568A做水晶头，2、两边都用标准568B做水晶头（这种用的人多，认为该标准对电磁干扰的屏蔽更好。
）二、交叉线。
一头做成标准568A，一头做成标准568B。
三、全反线。
线序一般是一头为568B，另外一头的颜色全反过来，主要连接电脑和交换机，路由器的Console口。
这种连接允许计算机用户登录路由器或者交换机来输入命令。
（直接连接，非远程访问）用法：相同设备互联用交叉线，不同设备互联用平行线。
如：电脑连电脑，路由器连路由器，集线器连集线器，因为互联的设备相同，所以使用交叉线。
如：电脑连路由器，路由器连集线器，路由器连交换机等。
由于互联的设备不同，所以使用平行线。
交换机与交换机：情况比较特殊，分三种:交换机的普通口与另一个交换机的UPLINK口相连使用直连线;交换机的普通口与另一个交换机的普通口相连使用交叉线;交换机的UPLINK口之间相连同样使用交叉线。
现在的交换机一般都带UPLINK口，故采用平行线可以减少因接法不同而造成的错误。
千兆网线的接法和传输速率：1：普通超5类线,线的质量一般,两端均采用568B接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕线长约5米,能观察到最高19M/s的传输速度2：正品六类线,线中间十字塑料隔离架,两端均采用568B接法,颜色参见上面线长约5米,能观察到最高23M/s的传输速度3：跟上面完全一样的六类线,其中一端采用568B接法,颜色见上面,另一端采用这个接法：绿白、绿、橙白、棕白、棕、橙、蓝、蓝白线长约30米,能观察到最高32M/s的速度4：用普通超5类线,采用与3项完全一样的接法线长约15米,能观察到最高29M的速度以上“千兆网线的接法和传输速率”是从某专业网站得来的数据，从中可以看出，一端采用标准568B（橙白、橙、绿白、蓝、蓝白、绿、棕白、棕）另一端采用（绿白、绿、橙白、棕白、棕、橙、蓝、蓝白），这样的接法得出的传输速率是最高的（碍于没有设备可测试，数据不一定准确），这种接法类似平行线，可以用在百兆网络中，但速率不会提高。
网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。
网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。
我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。
橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。
我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。
也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。
摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。
这种网线制作的顺序是通用的B类网线制作方法。
如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。
直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
当然了，这些网线制作方法也都不一定每个人都在使用。
因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。
1分钟学会网线插座和水晶头的接法一、网线插座接法1、我们这里所说的网线插座，正确的叫法应该是网线模块，一般应用在室内的墙壁上作为网线插孔。
2、现在家庭中使用的一般都是双绞线，双绞线分为T568A和T568B两种线序，信息模块端接入标准分T568A标准和T568B标准两种，我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线，若果一头接错就不会有反应。
3、在正品网线插座上，8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外，还有标明每个内部接线端与前端针脚的对应序号，而且插座上的各种色标均非常清晰、极好辨认。
在接线时，你只须将双绞线中的各色线对打入对应色标的卡口即可。
二、网线插座接线步骤：第一步：用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点，方便后面压线)将双绞线的外包皮剥去。
露出了四对双绞线。
第二步：开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。
按照信息模块上所指示的色标选择我们偏好的线序模式(注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查)。
第三步：将全部的线都压进各槽位后，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
第四步：就是将打好线的信息模块装到86盒面板上，这样墙壁网线插座就安装好了。
第五步：把多余的线条剪掉后，将打好线的信息模块装到86盒面板上。
好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。
但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。
注意!!1、有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。
2、每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。

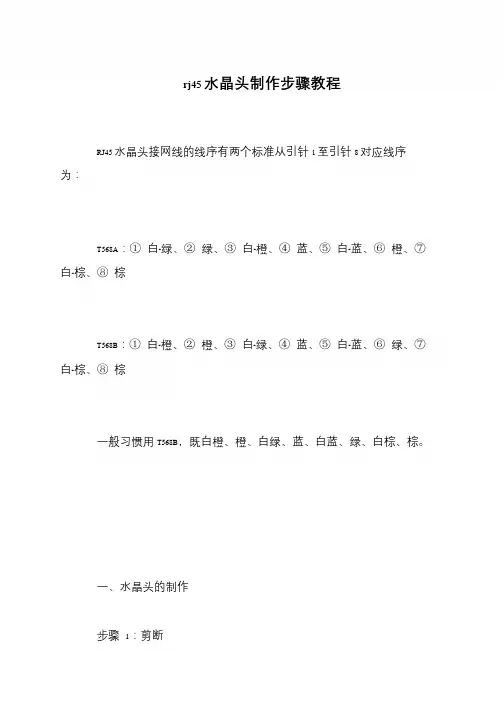

rj45 水晶头制作步骤教程RJ45 水晶头接网线的线序有两个标准从引针1 至引针8 对应线序为：T568A：①白-绿、②绿、③白-橙、④蓝、⑤白-蓝、⑥橙、⑦白-棕、⑧棕T568B：①白-橙、②橙、③白-绿、④蓝、⑤白-蓝、⑥绿、⑦白-棕、⑧棕一般习惯用T568B，既白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
一、水晶头的制作步骤1：剪断利用压线钳的剪线刀口剪取适当长度（至少0.6 米，最多不超过100 米）的网线。
步骤2：剥皮利用双绞线剥线器（实际用什幺剪都可以）让刀口划开双绞线的保护胶皮，将双绞线的外皮除去2－3 厘米。
有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
步骤3：接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，步骤4：将绿色线对与蓝色线对放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。
线序为以下顺序：左一：橙左二：绿左三：蓝左四：棕步骤5：小心的剥开每一对线，白色混线朝前。
需要特别注意的是，绿色条线应该与蓝色条线对换位置。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
线序排列为左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4 只脚的位置。
应该将绿色线放在第6 只脚的位置才是正确的，因为在100BaseT 网络中，第3 只脚与第6 只脚是同一对的，所以需要使用同一对线。
步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm 的长度，之所以留下这个长度是为了符合EIA／TIA 的标准，您可以参考有关用RJ-45 接头和双绞线制作标准的介绍。
最后再将双绞线的每一根线依序放入RJ－45 接头的引脚内（水晶头平的一面向上），第一只引脚内应该放白橙色的线，其余类推。
水晶头及网线插座接法关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕其实我们用的网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙- 橙- 白绿-绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的。
[1236] [3621网线插座接法下图即为非常常见的网线插座模块（去掉面板的核心部分），还以我们常用的B类网线接法为例，在网线插座的侧面找到色标（两边都有AB标记）。
看下图：我们将墙内网线（或者槽线），用专用的剥线钳或者压线钳的剥线刀部分将网线表皮去掉（不要伤到金属线路）。
看下图：去掉随线的丝线（作用是防拉，提高网线的韧性），逐根分开线按照B类做法的色系逐根按进网线插座的金属卡槽内。
需要注意的是，有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。
看下图：切记，每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。
下面是打线钳，注意打线钳有内外之分，外侧较长，打下去之后会切掉外侧多余的线路，所以，如果不小心将外侧放在了网线插座的内侧则会裁断网线。
好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。
但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。
网线水晶头制作方法1. 简介网线水晶头是将网线连接到设备的重要组成部分。
它通常由金属插头和保护壳组成。
制作高质量的网线水晶头对于网络连接的稳定和性能至关重要。
本文将介绍制作网线水晶头的方法。
2. 所需材料在制作网线水晶头之前，需要准备以下材料：•RJ45插头•网线•剥线器•钳子•网线钳（也称为克林许剪切刀）•测试工具3. 制作步骤3.1 剥离网线外皮在开始制作网线水晶头之前，首先要剥离网线的外皮。
按照以下步骤进行操作：1.使用剥线器将网线外皮剥离约1.5英寸（3.8厘米）。
2.注意不要切断网线中的内部绞线。
3.2 排列网线绞线在剥离外皮后，需要将网线内部绞线排列整齐。
按照以下步骤进行操作：1.将网线绞线按照标准顺序排列。
通常情况下，顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
2.使用钳子将绞线整齐地排列在一起，并放平。
3.3 剪断绞线末端完成绞线的排列后，需要将绞线末端剪断，使其长度均匀。
按照以下步骤进行操作：1.使用网线钳将绞线末端剪断。
确保绞线末端长度约为0.5英寸（1.3厘米）。
2.注意不要剪断过多绞线，以保证接触的稳定性。
3.4 插入绞线到RJ45插头插入绞线到RJ45插头是制作网线水晶头的关键步骤。
按照以下步骤进行操作：1.将剥离外皮后的网线插入RJ45插头的接线槽中。
注意确保绞线的顺序与插头的接线槽一致。
通常情况下，插头的接线槽上有编号，可以参考编号进行安装。
2.排列绞线末端，确保绞线完全插入到插头中，并没有露出。
3.5 固定网线和插头为了确保网线和插头的连接稳定，需要进行固定。
按照以下步骤进行操作：1.使用钳子夹住RJ45插头，确保插头和网线牢固地固定。
2.检查插头是否与网线连接稳固，没有松动。
3.6 测试和检查制作完网线水晶头后，需要进行测试和检查，以确保连接的质量。
按照以下步骤进行操作：1.使用测试工具对网线连接进行测试。
通过测试工具可以检测到连接的稳定性和传输速度。
2.检查网线水晶头是否固定良好，并没有松动的迹象。
网线制作是搞网络的人的必修课，也是最为基础的实战项目。
网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。
我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。
橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。
我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。
也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。
摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。
这种网线制作的顺序是通用的B类网线制作方法。
如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A 一头是B。
直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕 (一般用这个)我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
当然了，这些网线制作方法也都不一定每个人都在使用。
因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。
还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。
所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。
网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳（用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B.在打线时应使用如下的顺序:（TIA/EIA568B)1-〉橙白2—〉橙3->绿白4-〉蓝5—>蓝白6-〉绿7->棕白8—>棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near—end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换,实现资源共享。
其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP—UnshieldedTwistedPair）作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有:三类、四类、五类线.网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802。
310Base—T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps,符合IEEE802。
3100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1—8,这序号做网络联线时非常重要，不能搞错.双绞线的最大传输距离为100米。
网线水晶头的接法网线水晶头的接法一、水晶头简介水晶头是一种广泛应用于网络连接的连接器。
它是将网线中的八根线缆与网线插头相连接的一种工具。
水晶头通常由金属插座和塑料外壳构成，并通过其内部结构将网线连接到设备或网络中。
二、水晶头的种类水晶头通常分为RJ45和RJ11两种类型。
其中，RJ45适用于网线连接，而RJ11适用于电话线连接。
在本文中主要介绍RJ45水晶头的接法。
三、水晶头的结构RJ45水晶头由塑料外壳、金属插座和内部接线结构组成。
塑料外壳通常具有扁平矩形的形状，用来固定内部接线部分。
金属插座则用于将水晶头连接到设备或网络中。
内部接线结构是水晶头的核心部分，它决定了水晶头的功能和使用方法。
四、水晶头的接线方法水晶头的接线方法是将网线中的八根线缆分别与水晶头的八个接口相连接。
下面介绍一种常用的接线方法：1. 准备工作在进行水晶头接线之前，需要准备好以下工具和材料：- RJ45水晶头- 线钳- 网线- 编号管或胶带2. 接线步骤Step 1：将网线用剥线钳剥去外皮约2.5cm。
Step 2：将八根线缆按照T568B或T568A标准进行顺序排列。
Step 3：整齐地将线缆排列在一起，使用剥线钳将线缆的外皮略微修整，使其长度大致相等。
Step 4：将线缆插入RJ45水晶头的接口中，确保每根线缆正好插入到对应的接口中。
Step 5：用线钳夹紧水晶头，确保线缆与水晶头之间牢固连接。
Step 6：使用号码管或胶带将水晶头上的线缆进行标记，以便后续识别和使用。
3. 注意事项在进行水晶头接线时，需要注意以下几点：- 确保使用的RJ45水晶头与网线的规格相匹配。
- 在选择接线方法（T568B或T568A）时，应与所连接的设备或网络保持一致。
- 线缆插入水晶头时要插入到底部，确保与接口之间的金属接触良好。
- 接线完成后，用线钳夹紧水晶头，以确保连接牢固。
五、总结水晶头是一种重要的网络连接工具，正确的接线方法可以确保网络连接的质量和稳定性。
超全的家用各种插座（含网线插座及水晶头）接法，看完不会我打你文章中的实物图，画的都是接线柱。
不同品牌的接线柱，分布方式也不同，接线时，主要按照接线柱标识进行接线，不可完全按照接线柱位置。
五孔插座、三孔插座、带USB的插座这几种插座的背面，都只有三个接线柱。
插座有一个“左零右火”的说法，于是很多人就懵了，不知道零火线该怎么接。
实际上，“左零右火”指的是面对插座正面时，左侧插孔为零线，右侧插孔为火线。
对应到插座背面，则是右侧接线柱为零线，左侧接线柱为火线。
当然最稳妥的还是按照接线柱的标识进行接线，L接火线，N接零线。
因为有的品牌接线柱是纵向排列的，根本没有左右。
单开五孔插座单开五孔插座共有三种接法，第一种——开关控制插座（开关有2个或3个接线柱均可）▼第二种——开关单控电灯，插座独立（开关有2个或3个接线柱均可）▼第三种——开关双控电灯，插座独立（开关有必须3个接线柱）▼网线插座及水晶头刚买到家的网线插座是这个样子▼它的背面是这样▼在这个背面标有色块，分为A,B两种，两种顺序都是可以的。
如果已经安装了水晶头，那这里的顺序就要和水晶头的顺序一致。
如果还没有安装水晶头，则此时可以任选一种顺序，但安装水晶头时需要和此时的顺序相同。
这上面标注的颜色，指的是网线的颜色。
网线剥开线皮后，每根颜色的线上还缠绕了一根白色线。
与蓝色缠绕的白线，在色块上的标注为“蓝白”，与绿色缠绕的白线，标注为“绿白”……之后按照色块，把对应颜色的线卡在金属夹上▼剪去多余的线，扣上保护壳即可▼之后使用网线钳接上水晶头，线序要与之前网线插座上的相同。
数线序时，要把水晶头能看到金属的那一面面对自己，插入端朝上，从左往右数▼网线钳在使用时，需要先将网线插入水晶头，然后放到网线钳上压制即可▼三个开关控制一个电灯（补充昨天发的最全的家用电灯开关接法，不信看完你还不会接）超过两个开关控制同一个电灯，需要在两端使用双控开关，中间使用中途开关。
如果还想再多几个开关，只要在中间增加中途开关数量即可。
制作网线水晶头1.直通线的制作直通线主要用于把PC和HUB（普通路由器、无线AP等）相连，以及HUB与以太网接口相连。
比如，对于几台电脑一起共用一个小区宽带的，所有需要用到的网线（PC与HUB或者路由器相连，HUB或者路由器与小区宽带接口相连），都属于这种情况。
1.用双绞线网线钳把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中。
注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网络里面芯线的包皮，因为剥线的两刀之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。
2.剥除外包皮即可见到双绞线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
先把4对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列（这种排列称为568B排序）。
然后用网线钳垂直于芯线排列方向剪齐。
3.左手水平握住水晶头，然后把剪齐、并列排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。
4. 确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中。
水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。
至此，这个RJ-45头就压接好了。
按照相同的方法、同样的排线顺序制作双绞线的另一端水晶头，要注意的是芯线排列顺序一定要与另一端的顺序完全一样，这样整条网线的制作就算完成了。
2.交叉线的制作交叉线主要适用于ADSL MODEM和集线器HUB的连接，以及两台计算机直接通过网卡相互连接。
有些朋友想将家里的两台PC连接起来组成一个小局域网，还有ADSL MODEM和HUB的连接，都属于这一情况。
交叉线的制作和直通线的基本步骤是一样的，所不同的就是芯线的排列规则了，并且两个头的排列规则也不一样。
一头与直通线一样，从左到右依次是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，另一头的排列规则为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕（这种排序称这568A排序）。
（绿橙换位）两端都做好水晶头后可以用网线测试仪进行测试，如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。
如果出现任何一个灯为红灯或黄灯，都证明存在断路或都接触不良现象。
网线水晶头的接法:制作线的时候，有一个一般性的原则就是：同类（连接线的两端是同一种设备）交叉（做交叉线）异类（连接线的两端是不同的设备）平行（作平行线）交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头采用同样的标准（同为568A标准或568B标准）注：568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕例：双机互连，是做交叉线:一头采用568A标准，一头采用568B标准； 做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线（以在水晶头的顶部看到双绞线的铜心为标准），然后用网线钳夹一下，就可以了！一、制作工具与材料 ：在制作的过程中，我们必须要用到一些制作的辅助工具和材料。
在此，我们先为大家介绍一些这些工具和材料。
在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多“好本领”。
压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。
在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。
在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
最前端是剥线口,刀片主要是起到切断线材我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。
这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。
双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。
它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。
三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。
目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。
屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。
屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。
所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。
事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP。
所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。
双绞线作为一种价格低廉、性能优良的传输介质，在综合布线系统中被广泛应用于水平布线。
双绞线价格低廉、连接可靠、维护简单，可提供高达1000Mbps的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。
目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。
RJ-45接口没有被压线之前金属触点凸出在外RJ-45插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。
RJ-45接口是连接非屏蔽双绞线的连接器，为模块式插孔结构。
如上图所示，RJ-45接口前端有8个凹槽，简称8P（Position），凹槽内的金属接点共有8个，简称8C（Contact），因而也有8P8C的别称。
在市场上十分常见的二叉式RJ-45接口从侧面观察RJ-45接口，可以看到平行排列的金属片，一共有8片，每片金属片前端都有一个突出透明框的部分，从外表来看就是一个金属接点，按金属片的形状来划分，又有“二叉式RJ-45”以及“三叉式RJ-45”接口之分。
二叉式的金属片只有两个侧刀，三叉式的金属片则有三个侧刀。
金属片的前端有一小部分穿出RJ-45的塑料外壳，形成与RJ-45插槽接触的金属脚。
在压接网线的过程中，金属片的侧刀必须刺入双绞线的线芯，并与线芯总的铜质导线内芯接触，以联通整个网络。
一般地，叉数目越多，接触的面积也越大，导通的效果也越明显，因此三叉式的接口比二叉式接口更适合高速网络。
水晶头也有几种档次之分，有带屏蔽的也有不带屏蔽的等等，一般地说质量比较好的价钱也就是5角左右，当然买一个两个的话价钱肯定不能便宜下来。
在选购时应该尽量避免贪图便宜，否则水晶头的质量得不到保证。
主要体现在它的接触探针是镀铜的，容易生锈，造成接触不良，网络不通。
质量差的还有一点明显表现为塑料扣位不紧（通常是变形所致），也很容易造成接触不良，网络中断。
水晶头虽小，但在网络的重要性一点都不能小看，在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的。
二、直通线（也称作正绞线）制作全过程图解：第一步 ：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
第二步 ：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
把一部分的保护胶皮去掉。
在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到了线路的质量。
剥除灰色的塑料保护层之后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
每对线都是相互缠绕在一起的，制作网线时必须将4个线对的8条细导线逐一解开、理顺、扯直，然后按照规定的线序排列整齐。
说到这里，笔者要说明一下的接线标准，其中双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。
而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。
简单地说，直通线就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线则是水晶头一端采用T586A 的标准制作，而另一端则采用T568B标准制作，即A 水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。
T568A标准描述的线序从左到右依次为：T568B标准描述的线序从左到右依次为：而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。
第三步 ：我们需要把每对都是相互缠绕在一起的线缆逐一解开。
解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。
把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。
把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。
第四步 ：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。
