rs触发器工作原理
RS触发器是一种基本的数字电路元件，用于存储和传输数字信号。它由两个相互反馈的逻辑门组成，通常是两个与门和两个非门。
RS触发器有两个输入引脚：R（重置）和S（设置）。当两个输入引脚都是低电平时，RS触发器保持前一状态不变。当R输入引脚处于高电平，而S输入引脚处于低电平时，RS触发器被置入“重置”状态，即输出Q为低电平，输出Q'为高电平。反之，当R输入引脚处于低电平，而S输入引脚处于高电平时，RS触发器被置入“设置”状态，即输出Q为高电平，输出Q'为低电平。
工作原理如下：当输入信号R和S发生变化时，RS触发器根据输入信号的状态进行状态转换。具体而言，当输入信号R从低电平变为高电平时，触发器进入“重置”状态，输出Q变为低电平，输出Q'变为高电平。当输入信号S从低电平变为高电平时，触发器进入“设置”状态，输出Q变为高电平，输出Q'变为低电平。
注意：在RS触发器中，当R和S输入引脚同时为高电平时，可能出现不确定的状态，即无法确定输出Q和Q'的具体取值。为避免此问题，可以使用带使能端的RS触发器，由使能端来控制输入信号的更新。
RS触发器逻辑表达式
介绍
在数字电子系统中，触发器是一种重要的逻辑电路元件，用于存储和控制信息的流动。RS触发器是常见的一种触发器，它具有简单的逻辑表达式和操作特性。本文将详细介绍RS触发器的逻辑表达式及其相关内容。
RS触发器概述
RS触发器是一种基本的二进制存储器元件，由两个互补的非门（或异或门）和两个门（通常为与门）组成。它可以存储一位二进制数据，通常表示为Q（输出）和Q’（输出补码）。
RS触发器有两个输入端：S（Set）和R（Reset）。当S=0，R=0时，触发器处于保持状态；当S=0，R=1时，触发器处于复位状态；当S=1，R=0时，触发器处于设置状态；当S=1，R=1时，触发器处于禁止状态。
RS触发器真值表
下表是RS触发器的真值表：
S R Q(t) Q’(t)
0 0 Q(t) Q’(t)
0 1 0 1
1 0 1 0
1 1 禁止 禁止
RS触发器逻辑表达式
根据RS触发器的真值表，可以得出其逻辑表达式：
Q(t) = S·Q’(t-1) + R’·Q(t-1)
其中，’表示非运算。 RS触发器的工作原理
RS触发器的工作原理如下：
1. 当S=0，R=0时，触发器保持状态，Q(t)=Q(t-1)，Q’(t)=Q’(t-1)。
2. 当S=0，R=1时，触发器处于复位状态，输出Q(t)=0，Q’(t)=1。
3. 当S=1，R=0时，触发器处于设置状态，输出Q(t)=1，Q’(t)=0。
4. 当S=1，R=1时，触发器处于禁止状态，输出Q(t)和Q’(t)保持不变。
RS触发器的应用
RS触发器在数字电子系统中有广泛的应用，例如：
1. 计算机存储器单元：RS触发器可以用于存储和读取计算机中的数据。
2. 状态机设计：RS触发器可用于设计状态机，实现特定的状态转换逻辑。
3. 时序电路设计：RS触发器可用于设计时序电路，如计数器和时钟电路等。
RS触发器的优缺点
RS触发器具有一些优点和缺点，如下所示：

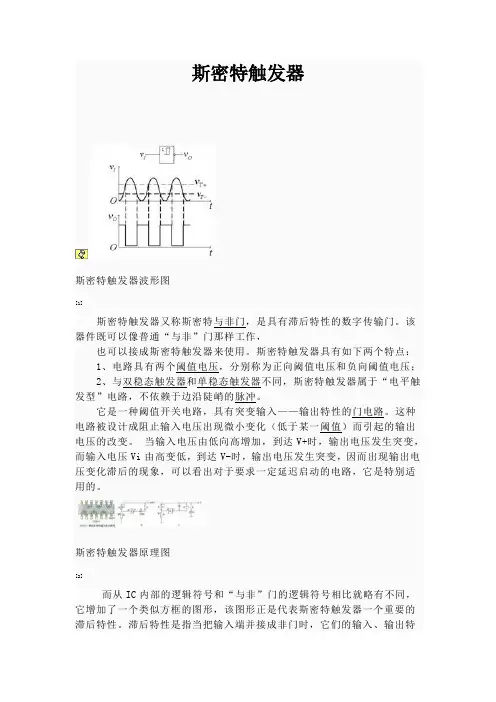

斯密特触发器
斯密特触发器波形图
[1]
斯密特触发器又称斯密特与非门，是具有滞后特性的数字传输门。该器件既可以像普通“与非”门那样工作，
也可以接成斯密特触发器来使用。斯密特触发器具有如下两个特点：
1、电路具有两个阈值电压，分别称为正向阈值电压和负向阈值电压；
2、与双稳态触发器和单稳态触发器不同，斯密特触发器属于“电平触发型”电路，不依赖于边沿陡峭的脉冲。
它是一种阈值开关电路，具有突变输入——输出特性的门电路。这种电路被设计成阻止输入电压出现微小变化（低于某一阈值）而引起的输出电压的改变。 当输入电压由低向高增加，到达V+时，输出电压发生突变，而输入电压Vi由高变低，到达V-时，输出电压发生突变，因而出现输出电压变化滞后的现象，可以看出对于要求一定延迟启动的电路，它是特别适用的。
斯密特触发器原理图
[2]
而从IC内部的逻辑符号和“与非”门的逻辑符号相比就略有不同，它增加了一个类似方框的图形，该图形正是代表斯密特触发器一个重要的滞后特性。滞后特性是指当把输入端并接成非门时，它们的输入、输出特性是：当输入电压V1上升到VT＋电平时，触发器翻转，输出负跳变；过了一段时间输入电压回降到VT＋电平时，输出并不回到初始状态而需输入V1继续下降到VT－电平时，输出才翻转至高电平（正跳变），用公式：VT＋—VT－=△VT 表示，△VT称为斯密特触发器的滞后电压。△VT与IC的电源电压有关，当电源电压提高时，△VT略有增加，一般△VT值在3V左右。因斯密特触发器具有电压的滞后特性，常用它对脉冲波形整形，使波形的上升沿或下降沿变得陡直；有时还用它作电压幅度鉴别，在数字电路中它也是很常用的器件。
电路结构 斯密特触发器
把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS触发器，其逻辑电路如图7.2.1.(a)所示。它有两个输入端R、S和两个输出端Q、Q。
RS触发器的工作原理的应用
一、什么是RS触发器
RS触发器是一种基本的数字电路元件，用于存储和传输二进制数据。它由两个互补的输入信号（R和S）和两个输出信号（Q和Q’）组成。RS触发器在许多数字电路应用中起着重要作用，掌握其工作原理可以帮助我们更好地理解和设计电路。
二、RS触发器的工作原理
RS触发器的工作原理基于反馈机制。在RS触发器中，当输入信号R和S分别为逻辑1时，输出Q和Q’的状态会发生变化。当R=0，S=0时，输出保持现有状态不变。当R=1，S=0时，Q输出为1，Q’输出为0。当R=0，S=1时，Q输出为0，Q’输出为1。当R=1，S=1时，属于禁止状态，Q和Q’将保持前一个状态不变。
RS触发器的真值表
R S Q Q’
0 0 Q Q’
0 1 0 1
1 0 1 0
1 1 Q Q’
RS触发器的逻辑电路图
_____
| |
R -| |
| RS |
S -| |
|_____|
| |
Q --| |
|___|
| |
Q' -|___|
三、RS触发器的应用
RS触发器在数字电路和计算机科学的多个方面都有广泛的应用。 1. 计数器
计数器是通过RS触发器来实现的一种重要的数字电路元件。计数器可以实现对信号的计数、累加和递减操作。RS触发器的稳定性和状态保持特性使其成为计数器设计中的理想选择。
2. 时序电路
RS触发器也常用于时序电路的设计中。时序电路是一种通过控制信号的时间顺序来实现特定功能的电路。RS触发器的延迟和状态转换特性决定了它在时序电路中的应用广泛。
3. 存储器
RS触发器还可以用于存储器的设计中。存储器用于存储和检索数据，常见的存储器类型包括寄存器、RAM和ROM等。RS触发器可以作为存储单元在这些存储器中扮演重要角色。
