其它屏蔽材料 1.导电布，导电布是由化学纤维及天然 纤维等构成的织物表面上覆上（金— 银—铜—镍）等金属表层所构成的金 属纤维所编织而成，可赋予导电性且 没有纤维固有性质。厚度0.15±0.02 mm ，频率100MHz衰减90dB，频率 3GHz衰减70dB以上 2.Ｉ／Ｏ导电泡棉衬垫是由聚酯纤维制 作表面覆上金属构成金属纤维 3.铜箔导电泡棉是由纯软质铜+聚脂纤维 制作 4.铜箔胶粘带 5.全金属丝网屏蔽条 6.导电胶
截止波导管的总屏蔽效能：截止波导管的屏蔽效能由吸收 损耗部分加上孔洞的屏蔽效能,不能满足屏蔽要求时，就 可以考虑使用截止波导管，利用截止波导管的深度提供的 额外的损耗增加屏蔽效能。 16.截止波导管的注意事项与设计步骤 1）绝对不能使导体穿过截止波导管，否则会造成严重的 电磁泄漏，这是一个常见的错误。 2）一定要确保波导管相对于要屏蔽的频率处于截止状态， 并且截止频率要远高于（5倍以上）需要屏蔽的频率。设 计截止波导管的步骤如下所示： A)确定需要屏蔽的最高频率Fmax和屏蔽效能SE B)确定截止波导管的截止频率Fc，使fc≥5Fmax C)根据Fc，利用计算Fc的方程计算波导管的截面尺寸d D)根据d和SE，利用波导管吸收损耗公式计算波导管长度t

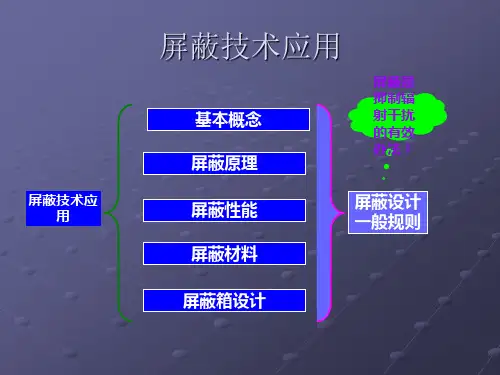

屏蔽技术应用
基本概念 屏蔽原理
屏蔽技术应 用 屏蔽是 抑制辐 射干扰 的有效 办法！
屏蔽性能 屏蔽材料 屏蔽箱设计
屏蔽设计 一般规则
一. 屏蔽的基本概念 屏蔽是利用导电或导磁材料制成的壳、板、套、等 各种形状的屏蔽体，将电磁能量限制在一定空间围 内的抑制辐射干扰的一种有效措施。 采用屏蔽的目的有两个： 一是限制设备内部的辐射电磁能越出某一区域； 二是防止外部的辐射电磁能进入某一区域。 屏蔽箱的屏蔽效能：指模拟干扰源置于屏蔽箱外 时，屏蔽箱置放前后的空间某点电场强度、磁场 强度或功率之比再取对数（lgp1/p2），用dB表示。 测试设备有：网络分析仪（信号发生器+频谱分 析仪）、偶极子天线、喇叭天线、屏蔽箱。
