ZN65-12户内高压真空断路器
一． 概述
断路器作为配电线路中的一个重要元件，承担着线路电力的接通、切断、故障保护
等功能。真空断路器以其绝缘强度高，熄弧能力强，没有火灾和爆炸危险等诸多优点而
受到电力部门的完全认可，在７．２ｋＶ～１２ｋＶ范围内，真空断路器以占绝对优势，并在很
短的时间内会完全取代油（或少油）断路器。
九十年代以来，国外著名的公司纷纷推出新一代１２ｋＶ真空断路器，如德国ＳＩＥＭＥＮＳ
公司推出的３ＡＨ１～３ＡＨ５系列真空断路器，ＡＢＢ公司推出的ＶＤ４型真空断路器，日本三菱
公司推出的ＶＫ型真空断路器等等。它们显著的特点是：可靠性大为提高，尺寸小巧，
外观精美，适合目前电力行业的发展要求。
随着我国电力事业的大力发展，市场迫切需要在性能、可靠性、外观上接近但价格
明显低于国外同类产品的真空断路器。根据这一趋势，我厂根据我国电力行业的要求和
国际上真空断路器技术发展的最新发展趋势自行研制开发的ＺＮ６５Ａ－１２型新一代系列户
内交流真空断路器，并通过甘肃省经济贸易委员会组织的专家鉴定。本断路器可以使用
在交流50Hz（60Hz），12kV及以下的电力系统中。
ZN65A –12系列户内高压真空断路器符合GB1984、DL403、GB/T11022、IEC56等
标准规定，并在国家高压电器质量监督检验中心和KEMA试验站通过了严格的型式试
验。
二． ＺＮ６５Ａ－１２／Ｔ６３０￣４０００－２０￣６３系列交流高压真空断路器技术参数
（表１）
表１ 数 值 序号 名称 单位 ZN65A-12/20 ZN65A-12/25 ZN65A-12/31.5 ZN65A-12/40 ZN65A-12/63 1 额定电压 kV 12
2 额定电流 A 630 1000 1250 1000 1250 1250 1600 2000 2500 1250 1600 2000 2500 3150 4000
1min工频耐受电压 42 3 额定绝 缘 水平 冲击耐受电压 kV 75 4 额定短路开断电流 20 25 31．5 40 63 5 额定短路关合电流（峰值） 50 63 100(80) 130(100) 160 6 额定动稳定电流（峰值） 50 63 100(80) 130(100 160 7 额定热稳定电流（有效值） kA 20 25 31．5 40 63 8 额定短路开断电流开断次数 次 50 30 20 9 额定短路开断电流的直流分量 ≥35% ≥40% 10 额定热稳定时间 s 4 数 值 序号 名称 单位 ZN65A-12/20 ZN65A-12/25 ZN65A-12/31.5 ZN65A-12/40 ZN65A-12/63 11 额定操作顺序 ★ ☆ 12 机械寿命 次 20000 10000 13 额定单个电容器组开断电流 630 14 额定背对背电容器组开断电流 A 400 15 额定及最高电压下的分闸时间 ms 45±10 16 最低操作电压分闸时间 ms 60±10 17 额定及最高电压下的合闸时间 ms 50±10 45±10 注：(1) ★ 分-0.3s-合分-180s-合分 ☆ 分-180s-合分-180s-合分
KYN28A-12（3AH5、3AH3）
户内高压真空断路器
安装使用说明书
广东珠江开关有限公司
二OO六年六月
1 目录
1 概述
1.1 总则………………………………………………………………….2
1.2 使用条件…………………………………………………………….2
1.3 技术参数…………………………………………………………….3
1.4 机械参数…………………………………………………………….3
1.5 3AH5外形尺寸……………………………………………………..4
1.6 3AH3外形尺寸………………………………….………………….5
2 结构与功能
2.1 断路器总体结构……………………………………………….……6
2.2 断路器内部接线原理图………………………………………….7~8
3 调试和操作
3.1 准备工作…………………………………………………………….9
3.2 机构储能操作……………………………………………………….9
3.3 合闸、分闸操作…………………………………………………….9
3.4 与柜体配合过程操作……………………………………………….9
4 储运
4.1 运输…………………………………………………….……………9
4.2 仓储…………………………………………………………...……10
5 维修……………………………………………………………...………10
6 随机文件………………………………………………………...………10
7 订货须知………………………………………………………...………10
.
2 1 概述
1.1 总则
3AH5和3AH3户内高压真空断路器是三相交流50Hz，额定电压12kV户内高压开关设备。断路器符合IEC56、IEC694、BS531以及DINVDE0670的所有条款，而且还满足中国标准GB1984《交流高压断路器》和DL403（绝缘部分），并具有可靠的联锁功能。

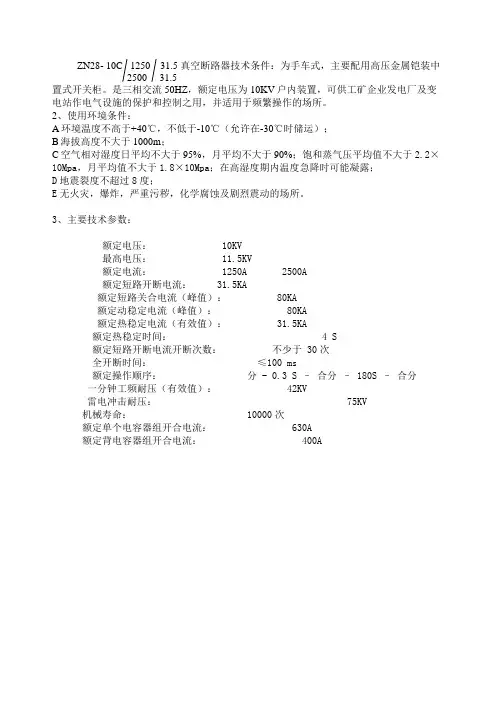

ZN28- 10C 1250 31.5 真空断路器技术条件：为手车式，主要配用高压金属铠装中
2500 31.5
置式开关柜。是三相交流50HZ，额定电压为10KV户内装置，可供工矿企业发电厂及变电站作电气设施的保护和控制之用，并适用于频繁操作的场所。
2、使用环境条件：
A环境温度不高于+40℃，不低于-10℃（允许在-30℃时储运）；
B海拔高度不大于1000m；
C空气相对湿度日平均不大于95%，月平均不大于90%；饱和蒸气压平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa；在高湿度期内温度急降时可能凝露；
D地震裂度不超过8度；
E无火灾，爆炸，严重污秽，化学腐蚀及剧烈震动的场所。
3、主要技术参数：
额定电压： 10KV
最高电压： 11.5KV
额定电流： 1250A 2500A
额定短路开断电流： 31.5KA
额定短路关合电流（峰值）： 80KA
额定动稳定电流（峰值）： 80KA
额定热稳定电流（有效值）： 31.5KA
额定热稳定时间： 4 S
额定短路开断电流开断次数： 不少于 30次
全开断时间： ≤100 ms
额定操作顺序： 分 - 0.3 S – 合分 – 180S – 合分
一分钟工频耐压（有效值）： 42KV
西门子3AE真空断路器与国产主流真空断路器
在使用上的比较
首先，10kV真空断路器从参数上来比较的话，是无法比较出谁好谁坏的，甚至有很多国产开关的参数可以写的很离谱。
众所周知，由于我国本身的基础工业和西方基础工业的差距，在材料、工艺方面均不同程度的落后，导致了我国国产设备在各方面性能均低于国外产品，例如：特种钢材、合金、飞机发动机、以及军工等大部分主要产品。
以西门子真空断路器为代表的合资、进口真空断路器在性能上全面高于国产断路器。体现在一下几个方面，下面全面展开陈述一下：
1、 高压开关柜最重要的是真空断路器，真空断路器最重要的是灭弧室，灭弧室的好坏就决定了开关以及开关柜的好坏。
（1） 材料方面：全世界普遍采用的灭弧室材料为：铜铬各50％。西门子德国拥有最先进的电炉冶炼法及高纯度（99.99％）的铜铬材料，保证合金触头无杂质。
（2） 冶炼工艺：完全均匀的分布，不存在触点，使得拉弧时均匀快速，不会对触头某一点长时间烧蚀，从而提高使用寿命。
（3） 触头设计：保证拉弧均匀，不会产生重燃。
2、 高寿命的分合闸弹簧
（1） 材料方面：弹簧材料成份合理，热处理工艺先进，保证该弹簧的长寿命。
相比之下国产的灭弧室及弹簧材料在以上几个方面均存在差距，这是我国基础工业和西方该方面的差距造成的
国产存在的问题：
1、 普遍容量不够
国产断路器如VS1、ZN63等所标称的短路开断及额定电流和同参数的进口产品相比要小
2、 国产断路器存在通用性不好、调整复杂等问题（众多成套厂反映） 3、 由于材料工艺的问题，大部分国产断路器真正的使用寿命只有不到6000次（标称：10000次或30000次）
4、 国产断路器不能应对复杂工况，对于切电感、电容、滤波、电炉、发电机等工况，效果不佳。
西门子产品的优势：
1、 西门子断路器，容量大、裕度大。例：3AE（12kV/31.5kA/1250A）所标注 的参数的意义为：在环境温度40摄氏度、相对湿度95%的条件下，海拔1000M，该断路器可长时间安全稳定的运行1250A的电流，无需风冷。
