10kV真空断路器型号参数陕西泰开高压开关制造有限公司随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。

真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。

其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。

因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。

真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。

据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。

在35kV 级，近几年也占到40%以上。

但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。

1、真空室漏气真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。

随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。

因此应注意下列几点：(1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。

(2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。

(3)保证导电杆同心度的设计。

10kV真空断路器型号参数陕西泰开高压开关制造有限公司随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。

真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。

其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。

因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。

真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。

据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。

在35kV 级，近几年也占到40%以上。

但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。

1、真空室漏气真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。

随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。

因此应注意下列几点：(1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。

(2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。

(3)保证导电杆同心度的设计。

10KV中压真空断路器的选用发布时间：2021-05-07T02:53:14.646Z 来源：《中国电业》（发电）》2021年第1期作者：景启刚[导读] 对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。

历电自动化科技（镇江）有限公司 21220010KV电压等级是我国配电的主要电压等级，10KV等级中控制开关中，真空断路器由于灭弧能力强，电气寿命长，维护方便，技术含量高等优点，在电力系统建设中，对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。

一、真空断路器的选择应按额定电流值和额定短路电流值进行选择，应以电网的实际容量为宜，尽可能地克服取值保险系数愈大愈好的倾向。

取值过大不仅造成大马拉小车极不经济的情况，同时也将影响开断小的感性或容性电流性能，导致截流过电压的发生。

据相关文献报导，我国运行中的10kV电网额定电流在2000及以下的约占总馈路数的93.1％，故而对额定工作电流的选择应以2000及以下为主。

对于最大短路电流值的选择应依据“城市网络规划与改造导则”的要求，避免盲目追求过大的保险系数。

目前国内市场上，主要选用的合资品牌断路器主要有施耐德HVX、ABBVD4、西门子3AE等品牌系列；自主品牌的有常熟开关CV1、上联RMVS1、宝光ZN172等系列。

产品质量现在自助品牌与合资品牌相差无几。

二、真空断路器及其特性断路器是带有特殊的灭弧室装置的一种开关电器，能够关合承载和开断正常回路条件下的电流并能关合在规定的时间内承载和开断异常回路条件(如短路条件)下的电流的机械开关装置。

适用于50Hz，3.6kV及以上电压等级的电网中，作为关合和开断负荷电流(一般不大于4000A)、过载电流及额定短路电流用(一般不大于63kA，亦可用作特殊场合关合和开断空载长线，空载变压器及电容器组等，以及在规定的时间内(1s、3s、4s)承载短路电流(一般不大于63kA，关合短路电流(一般不大于160kA)。

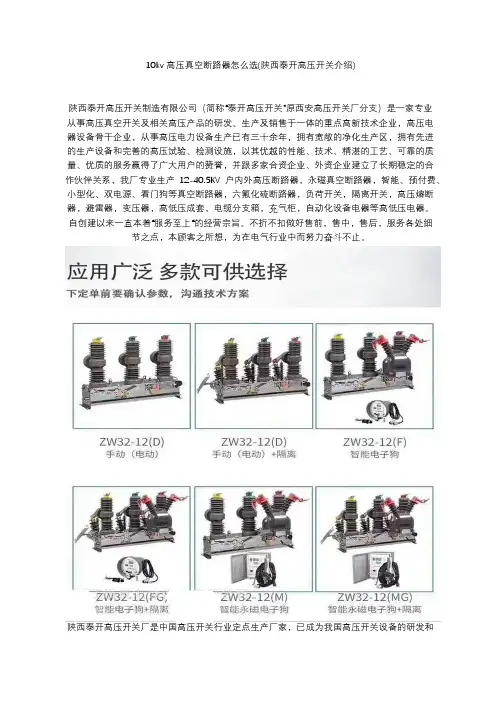

10kv高压真空断路器怎么选(陕西泰开高压开关介绍)陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

该变压器的额定电流只有115A，一般常用的真空断路器最小的额定电流为630A。

由于真空断路器在开断小电流时可能会有极快切断小电流的过电压出现，所以应当尽可能选择更小额定电流的断路器，如果有200A的最好。

ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准Q/CSG1203014-201610kV柱上真空断路器成套设备技术规范Technical specification for 10kV pole mounted vacuumcircuit breaker assemblies2016-04-01 发布2016-04-01实施中国南方电网有限责任公司发布Q/CSG1203014-2016目次前言 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件 (3)4.1 正常使用条件 (3)4.2 特殊使用条件 (4)4.3 系统运行条件 (4)5 技术要求 (5)5.1 开关本体材质与工艺要求 (5)5.2 控制器材质与工艺要求 (5)5.3 断路器本体 (6)5.4 控制器 (9)5.5 电流互感器 (18)5.6 电压互感器 (19)6 试验 (19)6.1 型式试验 (19)6.2 出厂试验 (23)6.3 现场试验 (26)7 包装、运输和储存 (27)附录A (28)IQ/CSG1203014-2016前言为建设经营型、服务型、一体化、现代化的供电企业，规范中国南方电网有限责任公司所辖各地（市、州）、县级供电企业柱上真空负荷开关成套设备的设计、建设与改造工作，提高配电网的装备水平和运行管理水平，特制定本规范。

本规范由南方电网生产设备管理部提出、归口并负责解释。

本规范起草单位：南方电网生产设备管理部、南方电网科学研究院。

本规范主要起草人：吴争荣、黄邵远、李有铖、罗俊平、顾衍璋、于力、王建邦。

本规范由中国南方电网公司标准化委员会批准。

本规范自发布之日起实施。

执行中的问题和意见，请及时反馈至中国南方电网公司生产设备管理部。

1Q/CSG1203014-2016 10kV柱上真空断路器成套设备技术规范1 范围本规范提出了10kV柱上真空断路器成套设备的使用条件、工艺、结构、功能、性能、试验等方面的技术要求，适用于设计安装在户外且频率为50Hz、电压为10kV配电网的柱上真空断路器成套设备。

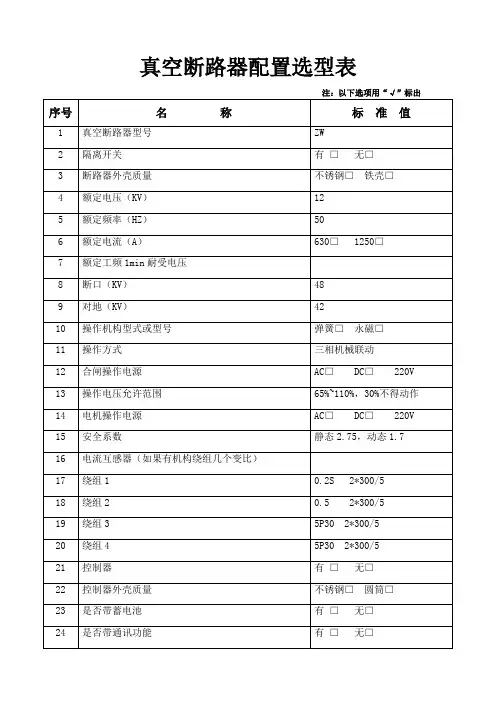

10kv真空断路器参数
一、引言
10kv真空断路器是电力系统中常用的一种开关设备，其主要作用是在电路中的故障情况下自动切断电路，以保护设备和人员安全。

本文将
详细介绍10kv真空断路器的参数。

二、外观参数
1. 外形尺寸：通常为长宽高三个方向，一般为
400mm×300mm×600mm。

2. 重量：一般为30kg左右。

3. 外壳材质：通常采用不锈钢或铝合金材料。

三、电气参数
1. 额定电压：10kV。

2. 额定频率：50Hz或60Hz。

3. 额定电流：通常为630A或1250A。

4. 短时耐受电流：20kA或25kA。

5. 短时稳定电流：16kA或20kA。

四、机械参数
1. 机械寿命：通常为20000次以上，具体取决于使用环境和保养情况。

2. 操作力矩：通常为100N.m左右。

3. 开合时间：通常为40ms以下。

五、环境参数
1. 工作温度范围：-40℃~+60℃。

2. 相对湿度范围：≤95%。

3. 海拔高度范围：≤3000m。

六、其他参数
1. 绝缘水平：达到10kV级别。

2. 防护等级：一般为IP40或IP54。

3. 接线方式：通常为上进下出或上出下进。

七、结论
10kv真空断路器是电力系统中重要的开关设备，其参数包括外观参数、电气参数、机械参数、环境参数和其他参数等。

在使用过程中，需要
根据实际情况选择合适的型号，并根据厂家提供的使用说明书进行正
确使用和保养。

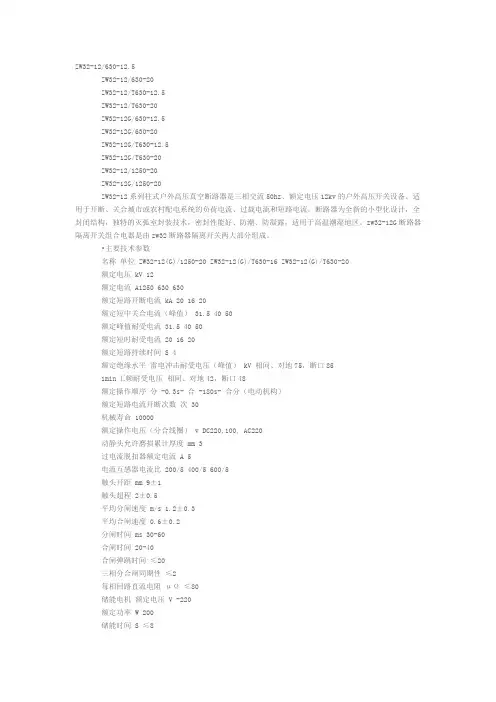

ZW32-12/630-12.5ZW32-12/630-20ZW32-12/T630-12.5ZW32-12/T630-20ZW32-12G/630-12.5ZW32-12G/630-20ZW32-12G/T630-12.5ZW32-12G/T630-20ZW32-12/1250-20ZW32-12G/1250-20ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。
