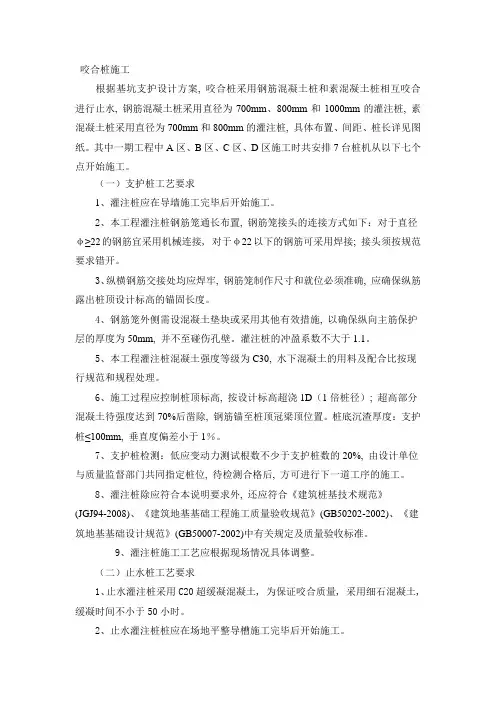

咬合桩施工根据基坑支护设计方案, 咬合桩采用钢筋混凝土桩和素混凝土桩相互咬合进行止水, 钢筋混凝土桩采用直径为700mm、800mm和1000mm的灌注桩, 素混凝土桩采用直径为700mm和800mm的灌注桩, 具体布置、间距、桩长详见图纸。
其中一期工程中A区、B区、C区、D区施工时共安排7台桩机从以下七个点开始施工。
（一）支护桩工艺要求1、灌注桩应在导墙施工完毕后开始施工。
2、本工程灌注桩钢筋笼通长布置, 钢筋笼接头的连接方式如下：对于直径φ≥22的钢筋宜采用机械连接, 对于φ22以下的钢筋可采用焊接; 接头须按规范要求错开。
3、纵横钢筋交接处均应焊牢, 钢筋笼制作尺寸和就位必须准确, 应确保纵筋露出桩顶设计标高的锚固长度。
4、钢筋笼外侧需设混凝土垫块或采用其他有效措施, 以确保纵向主筋保护层的厚度为50mm, 并不至碰伤孔壁。
灌注桩的冲盈系数不大于1.1。
5、本工程灌注桩混凝土强度等级为C30, 水下混凝土的用料及配合比按现行规范和规程处理。
6、施工过程应控制桩顶标高, 按设计标高超浇1D（1倍桩径）; 超高部分混凝土待强度达到70%后凿除, 钢筋锚至桩顶冠梁顶位置。
桩底沉渣厚度：支护桩≤100mm, 垂直度偏差小于1％。
7、支护桩检测：低应变动力测试根数不少于支护桩数的20%, 由设计单位与质量监督部门共同指定桩位, 待检测合格后, 方可进行下一道工序的施工。
8、灌注桩除应符合本说明要求外, 还应符合《建筑桩基技术规范》(JGJ94-2008)、《建筑地基基础工程施工质量验收规范》(GB50202-2002)、《建筑地基基础设计规范》(GB50007-2002)中有关规定及质量验收标准。
9、灌注桩施工工艺应根据现场情况具体调整。
（二）止水桩工艺要求1、止水灌注桩采用C20超缓凝混凝土, 为保证咬合质量, 采用细石混凝土, 缓凝时间不小于50小时。
2、止水灌注桩桩应在场地平整导槽施工完毕后开始施工。
技术交底记录年月日工程名称交底单位工程部位咬合桩围护桩工程接受单位咬合桩施工单位（一）设备选型根据本工程特点，传统软法咬合桩桩机无法施工，需采取硬法切割法钻孔咬合桩施工。
考虑到设备的垂直度控制、刀头受力均匀程度、刀头磨损等因素，最终确定选用日本生产的RT-200H型360度全回转套管钻机进行硬法切割法钻孔咬合桩施工。
根据360度全回转套管钻机施工设备要求，还需配备80T履带式起重机一台。
RT-200H型360度全回转套管钻机示意图（二）设备组成RT-200H型360度全回转套管钻机主要配置有RT-200H全回转套管钻机主机、相应型号数量的套管、液压动力站、操控室、反力配重、路基板及定位钢板、冲抓斗、反力叉、楔形锤及十字冲锤，另需80T履带式起重机、高压清洗机等机械配合施工。
施工过程中由360度全回转套管钻机液压驱动钢套管全回转切割钻进。
钢套管底端镶嵌钛合金刀头，可将地下抛石、残留旧桩、旧钢筋混凝土、钢桩等障碍物一并清除。
RT-200H型360度全回转套管钻机RTP-3H液压动力站（三）套管结构本项目围护结构咬合桩均为桩径1000mm，故选用外径为1000mm的套管进行硬法切割法钻孔咬合桩施工，套管主要功能有：（1）将顶部驱动设备提供的扭矩和压力传递给刀头进行切割和钻进；（2）在钻进的过程中还起到支护孔壁，防止孔壁塌孔的作用。
套管为壁厚50mm的钢质桶式结构，根据需要钻进的深度情况分长度不同的若干节，一般规格为6m、4m、2m三种。
最底部一节长度一般为2m在管口布置钛合金刀头，其他套管的中间为桶身，两头为套叠式接头。
接头设螺孔和剪力键，相邻两节靠螺栓和剪力键连接传递荷载。
套管主体材质为16Mn钢，两端接口材质为24Mn钢。
套管及刀头（四）冲抓斗冲抓斗是套管钻进后进行桶内土体和障碍物清理的重要部件之一，随着套管的钻进，套管内的土体和被刀头切割后的地下障碍物需要抓斗冲抓取出。
抓斗的结构形式：抓斗有两扇可以活动的斗片，整个冲抓过程中斗片在闭合与张开两种状态之间转换。
硬法咬合桩施工工法硬法咬合桩施工工法一、前言硬法咬合桩施工工法是一种常用于复杂地质条件下的桩基施工工法。
它结合了桩基施工中的预应力钢筋技术与打桩技术，能够有效应对不同地质环境下的复杂岩石和土层。
本文将详细介绍硬法咬合桩施工工法的特点、适应范围以及施工工艺等。
二、工法特点硬法咬合桩施工工法具有如下特点：1. 桩基质量优良：施工过程中，通过使用预应力钢筋技术，可以有效提高桩基的承载力和抗震性能，确保工程的长期稳定性。
2. 施工速度快：相比传统桩基施工工法，硬法咬合桩施工工法施工速度更快，可以大幅度缩短工期。
3. 适应性强：目前，硬法咬合桩施工工法已成功应用于大量基础施工工程中，适用范围广泛。
三、适应范围硬法咬合桩施工工法适用于以下情况：1. 复杂地质环境：适用于软弱土层、岩石地层等复杂地质条件下的基础施工。
2. 高层建筑：适用于高层建筑、大型桥梁等需要高承载能力的工程。
3. 抗震性能要求高：适用于抗震性能要求高的工程，能够提供稳定可靠的桩基支撑。
四、工艺原理硬法咬合桩施工工法的工艺原理是基于钢筋预应力力学和桩基工艺理论的，通过使用预应力钢筋与咬合桩的结合，实现桩基的强化与加固。
具体工艺措施包括：1. 钢筋垂直测量：根据设计要求确定桩身钢筋的垂直度和位置，并采取相应的措施进行校正。
2. 固结层施工：选用合适的固结材料对桩身进行保护和加固，提高桩身的抗冲刷和抗腐蚀能力。
3. 注浆充填：对桩身孔洞进行注浆充填，提高桩身的强度和稳定性。
五、施工工艺硬法咬合桩施工工法的具体施工工艺分为以下几个阶段：1. 基坑开挖：根据设计要求进行基坑开挖，确保施工场地的平整与稳定。
2. 钢筋安装：根据设计图纸要求，对桩身内部进行钢筋的安装和固定。
3. 混凝土浇筑：选用优质混凝土材料进行浇筑，确保桩身的牢固和稳定性。
4. 咬合桩施工：在混凝土浇筑后，对桩身进行咬合操作，将桩身钢筋与混凝土紧密连接在一起。
5. 后续处理：对咬合桩进行养护、固结层施工等后续处理，保证桩身的质量和稳定性。
