XXXX工程
钻孔咬合桩施工方案
XX地铁3号线XX站钻孔咬合桩施工方案
一、编制说明
1.1编制依据
⑴ XX市新洪城大市场工程土建工程施工合同。
⑵《XX市新洪城大市场工程岩土工程勘察报告》，
勘察编号：（暂无）。
⑶XX市新洪城大市场工程施工图纸。
⑷国家、建设部颁发的相关规范和标准。
⑹现场实际情况。
1.2编制原则
本施工方案在充分考虑我公司现有的技术水平、施工管理水平和机械设备的配套能力的基础上，围绕着响应合同、确保安全、保证质量、缩短工期、降低造价、文明环保的目标来编制。
二、工程概况
2.1概述
新洪城大市场工程位于XX市XX县东新乡，生米大桥东侧、昌南大道南侧，区位优势明显。
本工程规划总用地为136.5公顷，规划总建筑面积为441.6万平米。本次编制范围针对于A2-2地块已拆迁区域，A2-2地块已拆迁区域面积55554㎡，开挖区域面积13261㎡。
本站采用明挖顺作法施工，车站一般段基坑深度约？左右，小里程A-G 段宽度（围护结构内沿）29.4m，G-L段宽度（围护结构内沿）24.1m，1轴-24轴段宽度（围护结构内沿）179.125m，大里程A-E段宽度（围护结构内沿）22.765m，局部深挖段深约？ M，新洪城大市场围护结构采用Φ1000@750的套筒咬合桩加内支撑的结构体系，咬合桩桩长分别为13.7m、15.7m。
附图1《XX地铁XX站钻孔咬合桩平面布置图》。
2.2主要工程数量
主要工程数量见附表1《XXXX站钻孔咬合桩统计表》。
2.3工程地质
本站周边地势较为平坦，既有地面标高在？～？m（1985国家高程基准）左右。根据地质资料，地层层序自上而下依次见表1：
暂缺地质描述
三、施工部署及施工机构的建立
3.1施工部署
围护结构咬合桩的施工，必须先完成咬合桩的施工，
钻孔咬合桩的施工顺序为两台钻机分别从东（南）开始向西（北）推进直至与之相接闭合，见附图2《XX地铁明发站钻孔咬合桩施工安排图本分项工程内容包括约634根Φ1000钻孔咬合桩（其中荤桩318根、素桩316根）、31根Φ800立柱桩，机械成孔、钢筋笼制作与吊放、泥浆外运、混凝土灌注。
3.2钻孔咬合桩施工进度计划
根据总体进度计划安排，投入2台液压摇摆式全套管钻机、1台GPS18回转钻机，每天成桩9根（咬合8根、立柱1根）。于2010年12月15日开始咬合桩施工，计划于2011年1月15日完成立柱桩施工（31根），2011年1月26日完成咬合桩336根，其余部分（298根）在2011年3月20日完成。具体工期及投入设备根据项目部进度安排做出调整。
3.3项目管理人员及分工
我项目以王刚为施工负责人主抓整体施工生产，力使其达到质量、安全、文明、环保的优质工程。连金荣为技术主管负责整体施工方案和技术指导。王雷为生产经理负责具体施工方案和整体技术、质量控制。谢德武为安全负责人主要负责本工程安全管理和控制。朱建球为试验员主要负责各种原材质量和成品质量检测，混凝土的质量控制。付红军为物设部长主要负责材料的采购。乐洋为现场工长主要负责现场管理和调解，人员和机械的调配。于松山为现场质检员主要负责现场质量管理和检查。
3.4劳动力组织安排
根据工程的特点及施工组织设计的要求设置组织机构，配备劳动定员，明确岗位职责，主要劳动力组织见表2（表中人数按两台钻机4个班施工考虑）：
表2 劳动力组织表
3.5施工机械设备表
钻孔咬合桩施工所需主要配套机具设备见表3，其相关配置数量及所需技术性能根据具体的工程要求选定。
表3 主要机具设备表
四、钻孔咬合桩施工方法及工艺流程
本工程围护桩设计要求采用机械成孔灌注桩的咬合桩组成，钢筋混凝土桩（即A 序桩）桩径1.0m 、素混凝土桩（即B 序桩）桩径1.0m ，A 序桩中心距1.5m ，相邻两桩咬合25cm ，桩深约13.7—15.7m 。
4.1钻孔咬合桩施工工艺原理
钻孔咬合桩是采用全套管钻机钻孔施工，在桩与桩之间形成相互咬合排列的一种基坑支护结构，如下图1所示，为便于切割，桩的排列方式一般为素混凝土桩（B 桩）和钢筋混凝土桩（A 桩）间隔布置，施工时先施工B 桩后施工A 桩，B 桩采用超缓凝砼，要求必须在B 桩混凝土初凝前完成A 桩的施工，A 桩施工时采用全套管钻机切割掉相邻B 桩相交部分的混凝土，实现咬合。如下图2所示。
图1 钻孔咬合桩平面示意图
图3
钻孔咬合桩平面示意图
图2 钻孔咬合桩施工工艺原理图
4.2工艺流程
旋挖施工流程图
4.3操作要点
⑴、导墙的施工
为了提高钻孔咬合桩孔口的定位精度并提高就位效率，在桩顶上部施作混凝土导墙或钢筋混凝土导墙，这是钻孔咬合桩施工前必须具备的首要条件。
具体步骤：
①平整场地：清除地表杂物，填平碾压地下管线迁移的沟槽。
②测放桩位：根据设计图纸提供的坐标按外放100mm，（为抵消咬合桩在基坑开挖时在外侧土压力作用下向内位移和变形而造成的基坑结构净空减小变化、为了消除桩身垂直度及放样误差可能引起的倾限及为主体结构
外放预留空间）计算咬合桩中心线坐标，采用全站仪根据地面导线控制点进行实地放样，并做好护桩，作为导墙施工的控制中线。报监理复核。
③导墙沟槽开挖：在桩位放样线符合要求后即可进行沟槽的开挖，采用人工开挖施工。开挖结束后对沟槽整平夯实，并立即将沟槽中心线引入沟槽下，以控制底模及模板施工，确保导墙中心线的正确无误。
④钢筋绑扎：沟槽开挖结束后绑扎导墙钢筋，经“三检”合格，报监理验收，经验收合格后方可进行下道工序的施工。
⑤模板施工：模板采用自制整体钢模（转角处可用砖砌），导墙预留定位孔模板直径为设计桩径扩大20mm，模板加固采用角钢支撑，支撑间距不大于1m，确保加固牢靠，严防跑模，并保证轴线和净空的准确，砼灌注前先检查模板的垂直度和中线以及净距是否符合要求，经“三检”合格报监理通过方可进行混凝土浇筑。
⑥混凝土浇筑施工：混凝土采用C30商品混凝土，混凝土浇筑时两边对称交替进行，严防走模，如发生跑模，应立即停止混凝土的浇筑，重新加固模板，并纠正到设计位置后方可进行混凝土的浇筑，振捣采用插入式振捣器，振捣间距为600mm左右，防止振捣不均，同时也要防止在一边过振而发生走模现象。
⑦等导墙有足够的强度后，拆除模板，重新定位放样排桩中心位置，将点位反到导墙顶面上，作为钻机定位控制点。
⑧导墙的宽度为预留出孔径两边各长1000mm，250mm厚。（见附图3）
⑵、单桩施工工艺流程
单桩施工工艺流程见附图4
①钻机就位：待导墙有足够的强度后，移动套管钻机，使套管钻机抱管器中心对应定位在导墙孔位中心。
②取土成孔：先压入第一节套管（每节套管长度约7～8m），压入深度约2.5～3.0m，然后用抓斗从套管内取土，一边抓土，一边下压套管，要始终保持套管底口超前于取土面且深度不小于2.5m；第一节套管全部压入土中后（地面以上要留着1.2-1.5米，以便于接管）检测垂直度，如不合格则进行纠偏调整，如合格则安装第二节套管下压取压……直到设计孔底标高。
③钢筋笼制作与吊放：
本工程根据设计钢筋笼长分别为17.205m、18.055m及16.225m。采用整节制作一次吊放完成。钢筋主筋采用搭接电弧焊，单面焊10d，双面焊搭接长度≥5d (d为钢筋直径)，搭接焊在搭接处先折向一侧保证焊后的两钢筋主筋在同一轴线上。桩身纵向主筋与箍筋以50﹪点焊，焊点交错布置，桩身纵向主筋与加劲筋全部焊接。
钢筋砼桩成孔检查合格后进行吊放钢筋笼工作。在吊放过程中，缓慢下放。吊放钢筋笼时采取严格控制成孔深度及将钢筋笼部分主筋加长到桩底等措施保证钢筋笼标高。
④灌注混凝土：采用水下混凝土灌注法灌注混凝土。
A 导管安装：导管采用管径φ250mm的钢导管，导管使用前对导管进行水密实验、抗拉实验，确保导管的密封性和抗拉性能。导管接头由管端粗丝扣连接，并设橡胶密封圈，以保证导管连接处牢固、不漏水。下放导管前由现场技术人员根据成孔深度及套管口距地面的高度确定导管的下放长度，保证导管口离孔底距离在300mm～500mm，管通过与其连接的料斗卡放在套管口。
B灌注水下混凝土：A桩身混凝土采用C30商品水下混凝土，B桩身采用C30缓凝型混凝土。混凝土通过罐车运至现场后，检查坍落度合格后，倒入导管上口设置的料斗中进行灌注。先灌入的首批混凝土，数量要经过计算，使其有一定的冲击能量，能结合隔水皮球把泥浆从导管中排出，并能保证导管下口埋入混凝土不小于1m深。当料斗中的混凝土方量达到首次浇筑方量时，拔掉料斗底设置的活栓，开始浇筑，一边浇注混凝土一边起拔套管，套管的拔起高度与套管的总长度、套管成孔时的超前量，料斗的放料的斗数相配合，在整个过程中始终保持套管底低于混凝土面2.5m以上并保证导管埋深大于2m。随时测量孔内混凝土面高度，以便及时提升或拆除套管和导管，导管的拆卸采用履带吊配合作业。浇注完毕后，导管及套筒要缓慢拔除。
混凝土运至浇筑地点后若发生离析、严重泌水或坍落度不符合要求时，应进行二次搅拌，二次搅拌时不得任意加水，如仍然不满足要求时坚决退
掉。浇筑整个过程中保持和拌和站的联系。由于咬合桩桩长最长为15.7m，一般情况下，两辆罐车即能满足运输要求，为了保证混凝土灌注的连续性及避免由于混凝土运输原因造成的质量事故，待一根桩的全部混凝土到场后再开始灌注混凝土。
在灌注混凝土时，按规定制作砼试块，并妥善养护，强度测试后，填写试验报告表。有关混凝土灌注情况、各灌注时间、混凝土面的深度、导管埋深、导管拆除以及发生的导常现象等，现场技术人员均应详细记录，以便及时总结经验，指导下一根桩的施工。
水下灌注桩的桩顶标高需比设计桩顶标高高出0.5m，以保证设计桩顶的混凝土质量。
④钻机移位：桩机液压装置收起，在履带吊配合下移位。
⑶、咬合桩的施工工艺流程
总的原则是先施工B桩，后施工A桩，其施工工艺流程是：B1——B2——A1——B3——A2——B4……Bn——An-1，如下图3所示。
图3 钻孔咬合桩施工工艺流程图
六、质量保证体系及质量保证措施
6.1质量保证体系
质量保证体系详见附图5《工程质量保证体系框图》。
6.2质量保证措施
⑴人员组织与安排
①为保证XX地铁3号线明发站土建工程的建设质量，我队成立质量管理小组，施工负责人及技术主管任正、副组长，成员由质量、施工、技术、物资、试验等部门负责人及各作业班长组成，组织质量管理工作。基层施工人员配备熟练的技术工人，并按工序组织工班，选择有丰富施工经验及
一定管理组织才能的人员担任施工员及班组长。
②专业工种人员作到持证上岗。新工人、变换工种工人上岗前对其进行岗前培训，考核合格后上岗。
③建立健全岗位质量责任制，明确各级人员的质量责任，作到每道工序的质量都专人负责，建立严格的考核制度，将质量与经济效益挂钩。
⑵施工技术保证措施
①施工前，详细审核施工图纸，发现问题，及时与项目部主管人员联系，尽快处理解决。
②严格技术交底制度。工程开工前，我队技术部门根据设计文件、图纸及规范，向施工人员进行工程内容交底，使施工管理和作业人员了解掌握施工方案、工艺要求、工程内容、技术标准、施工程序、工期要求、安全措施等,做到心中有数,施工有据；施工阶段由经理部技术人员对该分项工程进行工程结构、工艺标准、技术标准及安全措施的交底；现场技术交底由作业层技术人员向领工员、工班长交底。施工技术交底，以书面交底为主，包括结构图、表和文字说明。交底资料必须详细准确、直观、符合施工规范和工艺细则要求,并经第二人复核确认无误后交付使用，交底资料妥善保存备查。
③关键工序实施前要编制详细的工艺细则及作业指导书，并有明确的技术要求和质量标准。
④设专人管理文件，将其分类归档，对于指导施工的技术文件，经有关领导审批后下发执行。
⑤项目部定期组织技术人员、质检人员、工班长、领工员等对施工现场进行检查，找出在施工存在的问题，分析原因，并及时改正。
3、钻孔咬合桩施工质量保证措施
⑴质量控制标准
钻孔咬合桩施工质量控制标准见表4。
表4 钻孔咬合桩施工过程中主要质量控制标准
注：钢筋笼外径应比套管内径小6～8cm
⑵孔口定位误差的控制
为了保证钻孔咬合桩底部有足够的咬合量，应对其孔口的定位误差进行严格的控制，孔口定位误差的允许值可按表５来进行选择。
表５孔口定位误差允许值
注：表中孔口定位误差允许值单位以毫米计。
为了有效的提高孔口的定位精度，在钻孔咬合桩桩顶以上设置砼或钢筋砼导墙，导墙上定位孔的直径宜比桩径大20mm，钻机就位后，将第一节套管插入定位孔并检查调整，使套管周围与定位孔之间的空隙保持均匀。
⑶桩的垂直度的控制
为了保证钻孔咬合桩底部有足够厚度的咬合量，除对其孔口定位误差严格控制外，还应对其垂直度进行严格的控制，根据设计要求桩的垂直度标准为5‰。
成孔垂直度的控制：
①套管的顺直度检查和校正
钻孔咬合桩施工前在平整地面上进行套管顺直度的检查和校正，首先检查和校正单节套管的顺直度，然后，将按照桩长配置的套管全部连接起来，套管顺直度偏差控制在2‰～3‰。
②成孔过程中桩的垂直度监测和检查
A地面监测：在地面选择两个相互垂直的方向采用线锤监测地面以上部分的套管的垂直度，发现偏差随时纠正。这项检测在每根桩的成孔过程中应自始自终坚持，不能中断。
B孔内检查：每节套管压后安装下一节套管之前，都要停下来用“线锤”进行孔内垂直检查，不符时需进行纠偏，直至合格才能进行下一节套管施工。
③纠偏
成孔过程中如发现垂直度偏差过大，必须及时进行纠偏调整，纠偏的常用方法有以下三种：
A 利用钻机油缸进行纠偏：如果套管入土不深（5m以下），可直接利用钻机的两个顶升油缸和两个推拉油缸调节套管的垂直度，即可达到纠偏的目的。
B B桩纠偏：如果B桩在入土5m以下发生较大偏移，可先利用钻机油缸直接纠偏，如达不到要求，可向套管内填砂或粘土，一边填土一边拔起套管，直至将套管提升到上一次检查合格的地方，然后调直套管，检查其垂直度合格后再重新下压。
C A桩的纠偏：A桩的纠偏方法与B桩基本相同，其不同之处是不能向套管内填砂或粘土而应填入与B桩相同的砼，否则有可能在桩间留下夹层，从而影响排桩的防水效果。
⑷拐角处及非标准段咬合厚度的选择
相邻桩之间的咬合厚度d根据桩长来选取，桩越短咬合厚度越小（但最小不宜小于100mm），桩越长咬合厚度越大，按下式进行计算：d－2KL≥0mm（即保证桩底能够咬合）
式中L——桩长
K——桩的垂直度
q——孔口定位误差容许值
d——钻孔咬合桩的咬合厚度
⑸B桩砼缓凝时间的确定
B桩为超缓凝素混凝土，A为普通钢筋混凝土桩，A序桩成孔过程中需与B序桩咬合20cm,要求B序桩混凝土有自稳的强度，同时不能凝固过快，造成A桩成孔困难，影响施工进度，因此咬合桩的混凝土凝固时间控制是本工程的重点。
①提前做好超缓凝混凝土配合比，进行试桩确定各施工参数。
②商品混凝土搅拌站驻场人员严格监测混凝土配合比及外加剂的掺入量。
③做好混凝土施工记录，保证各工序施工均处于可控状态。
④控制B桩成孔进度，成孔过快或过慢均有可能对A桩混凝土质量造成损害。
⑤B桩砼缓凝时间应根据单桩成桩时间来确定，单桩成桩时间又与地质条件、桩长、桩径和钻机能力等直接的联系。因此，B桩砼缓凝时间根据以下方法来确定
根据下式计算B桩砼的缓凝时间，可根据下式进行计算。T=3t+K
式中：T——B桩砼的缓凝时间（初凝时间）
K——储备时间，一般取12小时
T——单桩成桩所需时间
本车站钻孔咬合桩所用超缓凝混凝土缓凝时间为60小时，咬合桩桩长最长为17.505m，单桩成桩时间为6个小时，则T=30小时＜60小时，超缓凝混凝土缓凝时间满足施工要求。
⑹如何克服“管涌”
如图4所示，在A桩成孔过程中，由于B桩混凝土未凝固，还处于流动状态，B桩混凝土有可能从B、A桩相交处涌入A桩孔内，称之为“管涌”，克服“管涌”有以下几个方法：
图4 A型桩施工过程中的砼管涌现象示意图
①B桩混凝土的坍落度应尽量小一些，水下灌注不宜超过18～20cm，以便于降低混凝土的流动性。
②套管底口应始终保持超前于开挖面一定距离，以便于造成一段“瓶颈”，阻止混凝土的流动，如果钻机能力许可，这个距离越大越好，但至少不应小于2.5m。
③如有必要（如遇地下障碍物套管底无法超前时）可向套管内注入一定量的水，使其保持一定的反压力来平衡B桩混凝土的压力，阻止“管涌”的发生。
④A桩成孔过程中应注意观察相邻两侧B桩混凝土顶面，如发现B桩混凝土下陷应立即停止A桩开挖，并一边将套管尽量下压一边向A桩内填土或注水，直到完全制止住“管涌”为止。
⑺遇地下障碍物的处理方法
总的来说，套管钻机施工过程中如遇地下障碍物处理起来是比较容易，
但在施工钻孔咬合桩要受时间的限制和防止“管涌”出现，因此在进行钻孔咬合桩施工前必须对地质情况进行认真分析，制定详细施工方案，做好造孔试验，否则会导致工程失败。对一些比较小的障碍物，如卵石层、体积较小的孤石等，可以先抽干套管内积水，然后再吊放作业人员下去将其清除即可。
⑻钢筋质量保证措施
钢筋笼制作所用的每批钢筋进场时都必须有出厂合格证和检验报告单，进场后由试验室按规定频率进行抽样检测（包括拉伸试验、冷弯试验、焊接试验），合格后方可使用。钢筋表面洁净、无油渍、漆皮、鳞锈等。钢筋工及焊工必须持证上岗，按照施工规范进行钢筋制作与加工。
⑼克服钢筋笼上浮的方法
由于套管内壁与钢筋笼外缘之间的空隙较小，因此在上拔套管的时候，钢筋笼将有可能被套管带着一起上浮。其预防措施主要有：
①A桩混凝土的骨料粒径应尽量小一些，不宜大于20mm。
②在钢筋笼底部焊上一块比钢筋笼直径略小的薄钢板(或绑扎、焊接固定预制好的混凝土板)增加其抗浮能力。
③砼灌注必须按操作规程进行。
⑽分段施工接头的处理方法
往往一台钻机施工无法满足工程进度，需要多台钻机分段施工，这就存在与先施工段的接头问题。采用砂桩是一个比较好的方法，如图5所示。在施工段与段的端头设置一个砂桩（成孔后用砂灌满），待后施工段到此接头时挖出砂灌上砼即可。为保证砂桩处止水效果，在砂桩处外侧补打高压旋喷桩。
图5 分段施工接头预设砂桩示意图
⑾事故桩的处理方法
在钻孔咬合桩施工过程中，因B桩超缓混凝土的质量不稳定出现早凝现象或机械设备故障等原因，造成钻孔咬合桩的施工未能按正常要求进行而形成事故桩。事故桩的处理分以下几种情况：
①平移桩位单侧咬合
如图6所示，A桩成孔施工时，其一侧B1桩的砼已经凝固，使套管钻孔不能按正常要求切割咬合B1、B2桩。在这种情况下，宜向B2桩方向平移A桩桩位，使套管钻机单侧切割B2桩施工A桩，并在B1桩和B桩外侧另增加一根旋喷桩作为防水处理。
图6 平移桩位单侧咬合示意图
②背桩补强
图7 咬合桩背桩补强示意图
如图7所示，A桩成孔施工时，其两侧B1、B2桩的混凝土均已凝固，在这种情况下，则放弃A桩外侧增加三根咬合桩及两根旋喷桩作为补强、防水处理。在基坑开挖过程中将B1和B2桩之间的夹土清除喷上混凝土即可。
③预留咬合锲口
图8 咬合桩背桩补强示意图
如图8所示，在A1桩成孔施工中发现B1桩砼已有早凝倾向但还未完全凝固时，此时为避免继续按正常顺序施工造成事故桩，可及时在B1桩右侧施工一砂桩以预留出咬合锲口，待调整完成后再继续后面桩的施工。
七、安全保证体系及安全保证措施
1、安全生产保证体系
安全保障体系见附图6 《安全保障体系框图》
2、安全保证措施
⑴加强施工现场安全教育：对所有从事管理和生产的人员进行全面的安全教育，重点对专（兼）职安全员、机械工、场内机动车辆以及新工上岗、工人变岗和改变工艺等进行培训教育。通过安全教育，增强职工安全意识，树立“安全第一、预防为主”的思想；掌握基本生产知识和安全操作技能；提高职工遵守施工安全纪律的自觉性，认真执行安全操作规定，做到：不违章指挥、不违章操作、不伤害自己、不被他人伤害，达到提高职工整体安全防护意识和自我防护能力。
⑵坚持“管生产必须管安全”的原则，结合单位实际情况和明发站钻孔咬合桩桩施工特点，组成由施工负责人，我队专职安全检查员，施工队与班组兼职安全员以及工地用电负责人参加的安全生产管理网，建立和健全安全生产责任制度，明确各级人员的责任，抓好本工程的安全工作。
⑶实行逐级安全技术交底制，组织有关人员进行书面详细安全技术交底，凡参加安全技术交底的人员要履行签字手续，并保存资料。专职安全员要对安全技术措施的执行情况进行监督检查，并作好记录。
⑷我队保证检查制度的落实，规定定期检查日期及参加检查的人员，
每星期进行一次；非定期检查视工程情况实施，如施工准备前、施工危险性大、采取新工艺、季节性变化、节假日前后等要进行检查，并有领导值班，对检查中发现的安全问题制定整改措施，限期进行整改。
⑸工程实施前，对投入本工程施工的机电设备和施工设施进行全面的安全检查，不符合安全规定的地方立即整改完善，并在施工现场设置必要的安全标志和警告牌。由专人负责保养，交接班时，接班人员必须检查机械的各方面性能并明确当班工作内容。
⑹工程实施时，严格按照施工组织设计和安全生产措施的要求进行施工，操作人员必须严格遵守安全生产操作规程，特殊工种必须持证上岗，各级安全员要深入施工现场，督促操作人员和指挥人员遵守操作规程，制止无证操作，吊运操作时必须由专人负责指挥。
⑺施工现场的临时用电，严格按照相关的规定执行。电源采用三相五线制，三级配电两级保护，分配电箱和开关箱应设防雨罩和门锁，同时设相应漏电保护器。从配电箱通往分配电箱的电路一律采用质量合格的电缆，并按要求埋设。严格做到“一机一闸一漏电保护装置”，保护零级必须有良好的重复接地装置。电缆埋地敷设深度不小于0.6m，并须覆盖硬质保护层，穿越建（构）筑物、道路及易受损害场所时，须另加保护套管。
⑻施工现场的生产、生活区设置足够的消防水源及消防装备,消防器材由专人管理, 不得乱拿乱动，定期检查。施工人员要熟悉并掌握消防设备的性能和使用方法。各类房屋、场地的消防安全距离符合公安部门的规定,杜绝在存放易燃品的场所吸烟,现场的易燃杂物,随时清除。易燃易爆物品堆放间距和动火点与氧气，乙炔的间距要符合规定要求。
⑼重视个人自我防护，进入工地按规定佩戴安全帽，进行高空作业和特殊作业前，必须落实防护措施正确使用特殊防护用品，防止发生人身安全事故。
⑽施工现场设置安全宣传标语牌，危险地点悬挂标牌，有人经过的坑洞夜间设红灯示警。
⑾夜间施工作业时，在现场配置足够的照明设施，确保夜间施工光线充足。
3、钻孔咬合桩施工安全措施
⑴钻孔咬合桩当班班长熟练掌握钻孔咬合桩的施工方法、操作规程及安全生产知识，指导工人进行安全生产。
⑵施工现场所有设备、设施、安全装置等经常检查，确保安全和完好使用。
⑶钻孔咬合桩施工前，技术人员根据设计图纸认真复核施工区域内的工程地质、水文资料，清楚了解并掌握地质、水文资料的情况。
⑷桩机就位前观察现场周围地基，若发生开裂、坍塌时立即停止作业，并将机械撤出，并分析原因，采取加固措施。
⑸为保证钢筋笼在吊装过程中有足够的刚度，采用增设纵向钢筋桁架式主筋平面上的斜拉条等措施，钢筋笼的吊点位置、起吊及固定方式符合设计及施工要求。
⑹施工场内一切电源、电器的安装和拆除，由持证电工专管，电器严格接地、接零和使用漏电保护器。电器安装后经验收合格才准接通电源使用。各桩孔用电采取分闸，杜绝一闸多孔和一闸多用。
八、文明施工措施
1、本工程建设将全面开展创建文明工地活动，施工现场排水畅通无积水；施工现场道路平整无坑塘；施工区域与非施工区域必须严格分离。
2、施工现场必须标有安全宣传标语和警告牌。
3、工地现场材料必须堆放整齐，现场材料由材料员统一管理。工程材料，制品构件分门别类，有条理地堆放整齐，机具设备定机定人保养，保持机容整洁，运行正常。
4、工地上制定卫生制度，定期进行大扫除，保持生活设施整洁卫生和周围环境卫生。
5、各项资料由专人负责，做到及时准确，施工中严格按照施工组织设计实施各道工序，工人操作要求达到标准化、规范化、制度化，做到工完料清，场地上无淤泥积水，施工道路平整畅通，实现文明施工。
6、加强土方施工管理，钻孔咬合桩施工中产生的土体及时外运，防止污染施工现场，严禁乱置弃土。
目录 一、编制依据 (1) 二、适用范围 (1) 三、工程概况 (1) 1、围护结构设计概况 (1) 2、工程地质情况 (2) 3、水文地质情况 (2) 四、施工部署及资源配置 (2) 1、施工组织安排 (2) 2、施工场地布置 (3) 2.1施工场地布置原则 (3) 2.2施工堆放场、临时布置 (3) 2.3 场内排水 (4) 2.4 现场施工道路 (4) 3、施工工期及进度目标 (4) 4、资源配置 (4) 4.1劳动力 (4) 4.2设备配置 (5) 4.3主要材料 (5) 五、施工方案及主要施工工艺 (6) 1、咬合桩施工原理 (6) 2、施工流程 (6) 3、单桩施工顺序 (6) 4、施工方法 (6) 4.1 测量放线 (6) 4.2导槽施工 (8) 4.3钻机就位 (9)
4.4成孔、取土 (9) 4.5吊装钢筋笼 (10) 4.6混凝土灌注 (10) 4.7拔管成桩 (11) 4.8孔口定位误差 (11) 5、钻孔咬合桩施工控制要点及主要技术措施 (11) 5.1 施工控制要点 (11) 5.2 主要施工技术措施 (14) 六、安全、质量、环境及文明施工控制措施 (18) 1、安全控制措施 (18) 2、质量控制措施 (19) 3、环境及文明施工控制措施 (21) 3.1 自然环境保护 (21) 3.2 保持环境卫生 (22) 3.3 施工噪音控制 (22) 3.4 扬尘和大气污染控制措施 (23) 3.5 施工污水处理措施 (23) 3.6 泥浆及固体废弃物处理、处置方案 (23)
一、编制依据 1、大连市地铁2号线东海站～海之韵站区间工程施工招标文件、招标补遗及澄清文件、施工图纸； 2、大连市地铁2号线东海站～海之韵站区间工程实施性施工组织设计。 3、现行地铁工程及业主在招标文件中明示的有关设计、施工规范、验收标准和规程。 4、我公司现有的技术水平、施工管理水平和机械设备装备能力、多年来从事类似工程所积累的施工经验。 二、适用范围 本施工方案大连市地铁2号线东海站～海之韵站区间工程围护结构（全套管咬合桩）施工。 三、工程概况 东～海区间起止里程为DK0+355.8～DK1+073.566，左线含长链1.702m，短链 0.32m，区间全长719.236m。区间左右线线间距为13～5m，区间起点段设有交叉渡线。DK0+710.000里程设联通门，DKO+960.000处设人防段线路。区间断面从海之韵站到东海站一路上坡，纵断面最大纵坡坡度为14.137‰，最小纵坡坡道为2‰，区间结构最大覆土厚度为9.1m，最小覆土厚度为3.4m。 1、围护结构设计概况 区间采用明挖顺筑法施工，围护结构采用Φ1200全套管咬合桩，兼做止水帷幕，标准段一序桩与二序桩交错布置，相互咬合，咬合厚度250mm，桩中心间距950mm，最大深度30.94m，最小深度为10.92m，共计1530根，其中素桩769根，荤桩761根，桩的种类及长度具体如表3-1所示。 表3-1 咬合桩种类及长度统计表
中海油粤东LNG项目 粤东LNG项目水工码头工程 灌注桩接桩专项施工方案 编制： 审核： 批准： 编制单位：中交第二航务工程局有限公司编制日期：年月日
粤东LNG项目水工码头工程 灌注桩接桩专项施工方案 一、编制依据 《水运工程质量检验标准》（JTS257-2008） 《水运工程混凝土施工规范》（JTS 202-2011） 《港口工程地基规范》（JTS147-1-2010） 《水运工程测量规范》(JTS131－2012) 中交第四航务工程勘察设计院有限公司《粤东LNG项目码头工程》水工图纸； 中交第四航务工程勘察设计院有限公司《粤东LNG项目码头工程》技术规格书； 二、接桩工作量 引桥接岸段冲孔灌注桩主要为16个排架32根桩、2个补偿平台18根桩，共50根。直径为Φ1200mm，桩顶标高为+7.23~+8.55m。由于地处滩地，采用回填块石形成陆上灌注桩施工，不能一次沉桩到位，采取灌注桩施工完成后进行接桩处理，接柱直径为Φ1200mm，接桩长度在1.5m~5.5m之间。 三、施工流程 1、凿桩 用挖机将灌注桩挖出后，采用风镐进行凿除，先要求横侧向凿进，剥离钢筋，在接桩面严禁垂直大功率敲凿，以避免对桩顶混凝土的损伤。 凿除的要求：将灌注桩错位钢筋剥出，且确保凿除后灌注桩砼的密实性。凿除完成后，将表面清理干净，并用水或风枪冲洗干净。 桩顶凿除后经项目部质检员及监理验收合格后方可钢筋焊接及模板架设。 2、钢筋安装、焊接 灌注桩头凿除清理完成后，进行接柱竖向钢筋焊接，要求接柱竖向钢筋与灌注桩竖向钢筋焊接，焊接采用单面焊，焊接长度不小于10D；双面焊的焊接长度不小于5D，焊缝要求饱满。焊缝接头部位错开，错开长度为35D（焊接中心间距）。并根据桩位中心和接柱中心重合原则，对竖向钢筋进行调整，然后，进行螺旋箍筋的绑扎。立模前，应将保护层的混凝土垫块与主筋绑扎牢固。 3、模板安装、固定 接桩部分的模板，采用不小于Φ1200桩径的钢模板，为了保证接桩的外观质量，加工制作定型钢模板，由两个半圆组成，面层模板采用10mm的钢板卷制而成，背后设
杭政储出【2019】84号地块住宅（社配套公建）用房 钻 孔 灌 注 桩 施 工 方 案 编制人： 审核人： 审批人： 浙江坤兴建设有限公司 2020年月日
目录 编制依据 (1) 第一章工程概况及地质条件 (2) 第二章施工组织管理模式 (5) 第三章施工部署 (9) 第四章钻孔灌注桩施工 (12) 第五章质量保证措施 (22) 第六章安全保证措施 (31) 第七章环境保护措施 (37) 第八章施工平面布置图 (38) 第九章施工计划横道图 (39)
编制依据 1．1 编制依据 1.1.1业主提供的图纸； 1.1.2设计文件规定及现行相关的规范和标准； 1.1.3本公司承担类似工程的建设经验。 1．2 本工程采用的技术标准、规范 1.2.1测量工程采用技术标准、规范： 《工程测量规范》GB50026-2007 1.2.2桩基施工及验收、质量评定主要采用技术标准、规范： 《建筑地基基础工程质量验收规范》GB50202-2018 《建筑地基基础设计规范》GB/T50007-2011 《建筑地基基础施工质量验收规范》GB50202-2018 浙江省标准《建筑地基基础设计规范》DB33/T1136-2017 《建筑基桩检测技术规范》JGJ106-2014 《建设工程项目管理规范》GB/T50326-2017 《地基与基础工程施工及验收规范》GBJ202-83 《建筑桩基技术规范》JGJ94-2008 《建筑机械使用安全技术规范》JGJ33-2012 《施工现场临时用电安全技术规范》JGJ46-2017 《基桩低应变动力检测规程》JGJ/T93-95 《钢筋混凝土灌注桩》-10SG813 《2004浙G23钻孔灌注桩图集》 建设工程文件归档规范（GB/T50328-2014）
目录 2、工程概况 (6) 2.1建设概况 (6) 2.2设计概况表 (7) （1）本工程基础埋置深度、土质情况及周围场地条件对施工带来较多困难，基础埋置较深，开挖深度大，基坑呈不规则多边形，场地周边仅有一条临时施工便道，出入口少，同时因地域气象环境影响，雨水多且雨季长久，场地周边没有有效的排水渠道，夏天台风天气较多，对于桩基施工进度影响较大； (8) （2）本工程整体地下室占地面积大，地质分布变化较大，岩土量大，总工期短，施工交叉工序多，工种及人员众多，对于项目部施工组织调配要求给予了极高的要求； (9) （3）土方先行开挖，而后进行孔桩挖掘，必须预留通道进行出土及相应施工通道，对于桩基施工进度及施工组织带来极大影响； (9) （4）西北侧边坡较高且为农田，排水较为困难。 (9) 3、施工部署 (9) 3.1工程目标 (9) 3.2项目经理部组织机构 (9) 3.3施工流水段的划分及施工工艺流程 (10) 3.4施工准备 (11) (3)施工机械用电采用一机一闸一箱一漏制，保证施工用电的安全； (17) 4、施工进度计划 (17) 4.1工期目标 (17) 4.2进度计划 (17) 4.3桩基工程总体完工时间控制计划 (18) 5、主要各工序施工方法 (18) 5.1桩位放样 (18) 5.2冲钻孔灌注桩施工方法 (19) 5.3后注浆 (31)
6.1桩基项目部质量、环境和职业健康安全管理体系职能分配表 (36) 6.2质量保证措施 (38) 6.3 技术保证措施 (39) 6.4 工期保证措施 (39) 6.5职业健康、安全、环境保证措施 (40) 7、成品保护 (47) 7.1成品保护范围 (47) 7.2成品保护措施 (47) 8、主要经济技术指标 (47) 8.1工期目标： (47) 8.2质量目标： (47) 8.3成本指标： (47) 9、竣工验收所应提供的资料名称 (49) 附图—施工进度计划 (50)
目录 1工程概况 (1) 2水文地质条件 (1) 3施工方案 (3) 3.1 总体施工方案 (3) 3.2 人工挖孔成孔工艺 (3) 3.3 常见质量问题处理 (8) 4设备及人员投入 (8) 5 计划工期安排 (9) 6工程质量保证制度 (9) 7施工安全措施及文明施工 (10) 7.1预防坍塌的安全技术措施 (10) 7.2 杜绝触电事故的安全技术措施 (12) 7.3 预防高处坠落安全技术措施 (13) 7.4 防坠物伤人 (13) 7.5预防中毒窒息安全技术措施 (14) 7.6 预防水淹安全措施 (15) 7.7孔底爆破防爆破伤害 (15) 7.8其它安全措施 (15) 7.9安全生产管理组织机构图 (16) 8 文明施工措施 (16) 9 环境保护措施 (17)
1工程概况 厦门市机场路一期工程下穿道工程总体呈南北走向，为双向六车道，通道的起点在厦门火车站客车整备厂东侧，向南采用下穿的方式南行，终点与分离式梧村山隧道相连。下穿道分明挖和浅埋暗挖两段，其中本合同段明挖段YK7+018.00～YK7+500.00，全长482m，最大开挖深度达23m，结构形势复杂。 YK7+240～YK7＋360基坑左侧与YK7+248～YK7＋360基坑右侧、YK7+044～122段基坑右侧设置咬合桩，总长310m。YK7+044～122段右侧为莲板水库，处在F3断层带，岩石较破碎，基坑底低于莲板水库水面10m，距离70m左右。YK7+240～YK7＋360段处于莲坂溪河道，地层主要由沉积中砂和人堆填的粗砂组成。 为了便于施工与管理，咬合桩施工分为三个区，具体划分情况如下：B （YK7+044～YK7+122右侧）区共102根，其编号依次为B1～B102，C（YK7+248～YK7+360左侧）区共94根，其编号依次为C1～C94，D（YK7+240～YK7+360右侧）区共120根，其编号依次为D1～D120。 咬合桩为人工成孔，桩直径为120cm，咬合20cm,桩体砼强度等级为C30,护壁砼强度等级为C20，厚度约15cm，主筋为Φ16，螺旋箍筋为Φ12＠15，加强箍筋为Φ20＠200。咬合桩要求嵌入弱风化岩石或微风化岩石内100cm，若该处没有弱风化岩石或微风化岩石时，要求咬合桩嵌入基坑以下不小于7m。 2水文地质条件 咬合桩段地质条件较差，地层主要由填筑土、残积亚粘土、全风化正长岩、砂砾状强风化正长岩、砂砾状强风化花岗岩、弱风化花岗岩、全风化闪长岩、强风化闪长岩、微风化闪长岩等岩层组成。 其工程地层特征如下： ①人工填土：为人工堆填而成（Q4me），勘察场区除龙山坡麓外，其它部位或多或少有所分布。该土层分布于场地表部，物质组成和厚度有较大差异，其工程特性也有很大差异。 ②残积亚粘土：为岩体极端风化产物，从矿物风化特征看，此类土体属于全风化范围，即岩石中除石英外的其它矿物均已风化成粘土矿物，岩石结构已完全破坏，但矿物颗粒未经搬运，结构特征和工程特征与第四纪堆积层相近，与全风
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 接桩处理施工方案(新编版)
接桩处理施工方案(新编版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 一：本方案主要针对管桩低应变不合格进行桩基处理。 二：工程概况： 1、7-8~7~7-14/7-A~7-L轴之间的部分桩（17根桩）在低应变检测中出现不合格情况，应甲方要求再次进行桩基处理，具体桩位见附图。 三、编制依据： 1、桩基检测报告； 2、技术核定单 四：施工机具： 铁锨、混凝土振动棒、高压水泵三台及管材，枪头、NL76-9泥浆泵三台及管材、共三组施工人员施工，水准仪。 五：技术保障措施： 1、每根桩人工破除1800*1800混凝土垫层（混凝土垫层共计50平方，厚度0.15米）及部分承台砖胎膜（7-G/7-13:14米，7-D/7-13：7米；7-C/7-14：9米；7-c/7-10:7.4米；7-c/7-11:7.4米；7-b/7-12:4
米，砖胎膜宽度为0.24米，高度为0.6米；（含每边300宽工作面），桩基浇筑后修复被破坏部分，人工向下开挖600深土方，人工挑抬100米。 2、将高度3000(分成2节)、直径1200、板厚3mm铁板套筒，套筒内侧底部向上间距50cm焊接一根18钢筋圆箍加固，放置在坑中。 3、用高压水泵冲洗管桩四周泥土，使之形成泥浆，再用泥浆泵抽出至泥浆池中，泥浆沉淀后外运10km，直至清洗到断桩下600处。 4、铁筒上垫设木枋，用塔吊吊运废桩头压在铁筒上压下。 5、用清水冲洗干净管桩上泥土，再按照桩基平面布置图中接桩做法接桩。 6、水准仪控制铁板套筒顶部标高。 7、浇注完毕后保护好桩头，严防桩头被破坏。 8、恢复被破除部分工程量。 2013-10-9 XX设计有限公司 Your Name Design Co., Ltd.
施工组织设计/方案报审表 工程名称：星辉路新建工程编号：A3.1 1 —
江苏省建设厅监制
星辉路（高鼎路-瓦浦路）新建工程 钻 孔 灌 注 桩 基 础 专 项 施 工 方 案 编制人： 审核人： 江苏宏鑫路桥工程建设有限公司 星辉路新建工程项目部 二○一二年七月
钻孔灌注桩基础专项施工方案 一、工程概况 星辉路新建工程位于昆山市开发区，洪湖路以南，全长1.86km，其中桥梁三座：3#桥三跨简支梁桥8m+10m+8m 装配式空心板梁，5#桥三跨简支梁桥8m+8m+8m 装配式空心板梁，6#桥三跨简支梁桥8m+8m+8m 装配式空心板梁。 三座桥桥台轻型桥台，桥墩采用排架式，每座桥全桥整一幅，桩基采用100cm钻坑灌注桩，单排布置，灌注桩砼均采用昆山市盛达飞建筑材料有限公司的产品。根据实际土质情况及工期要求，我部制定以下钻孔灌注桩基础专项施工方案。 二、钻孔灌注桩主要施工方案 1、施工工艺流程
2、施工时间安排，进度计划 3、施工准备 ①人员准备 每台磨盘钻机每班配备5人，其分工请参见下表： 每台磨盘钻机施工人员分工表 ②机械设备
根据本工程进度计划，本工程拟投入GPS150型工程钻机2台，负责所有桥桩基础的施工。为确保施工顺利进行，拟安排120KW发电机1台，作应急用电。 本工程拟投入的主要桩基施工机械有：GPS150型钻机2台套，1M3液压反铲挖机1台，25t吊机1台，120KW发电机1台，500A 电焊机3台，挖泥船2艘，20CM*30CM*6M枋木30根。 ③材物料准备 本工程灌注的砼采用昆山市建国商品砼。施工前由项目部将其营业执照，企业资质等报验给监理单位，同意后允许其进场施工。 4、桩基编号见下图 详见附表 5、钻孔灌注桩施工步骤 （1）场地平整 围堰填筑成形抽干水后，用1M3挖机将基坑内淤泥清除后将桩基工作面开挖、回填、平整。平整压实后的场地标高控制在▽-0.3M左右。 （2）测量放样 根据设计图纸及业主提供的轴线坐标，临时水准点，由本工程的测量工程师将各桩位中心点坐标点测放至施工现场。每只桩四周设辅助定位桩四只，以便给桩基钢筋笼精确定位。测量放样成果经监理复核后使用。 本工程的测量仪器有：全站仪1台，水准仪2台，50米卷尺1
钻孔灌注桩（冲击钻）施工方案 一、编制依据 根据业主提供的株洲建宁排渍站扩建工程设计施工图 地质勘察报告 《建筑桩基技术规范》JGJ94-2008以及强制性条文 《建筑地基基础施工质量验收规范》GB 50202-2002 《混凝土工程施工验收规范》GB 50204 (2011版) 《冲击桩施工安全技术》等 二、工程概况及地质简介 株洲市建宁排渍站扩建工程，前池与副厂房基础均为钻孔灌注端承桩（冲击钻）基础。本桩基工程前池原土标高42.85 m土方开挖至桩顶高程29.90（29.3桩顶标高+0.6桩顶高程以上预留桩头）m，22根桩，桩径为1.0m，总桩长138.6m，桩底高程23.0m，，预留桩头嵌入前池挡墙。副厂房原土标高42.85m,土方开挖至桩顶高程35.70（35.2桩顶标高+0.5桩顶高程以上预留桩头）m，9根桩，桩径为1.0m，总桩长109.8m，桩底高程23.0m，预留桩头嵌入副厂房地下室底板。 根据设计工程地质纵断面图可知，本桩基础均落于中风化泥质粉砂岩中。 （1）杂填土①：结构松散，厚度大，工程性质差，不能作基础持力层。 （2）淤泥质土②：软塑，饱和-湿，厚度小，工程性质差，天然地基承载力很低，不能作基础持力层。
（3）粉质黏土③：可塑-硬塑，压缩性中等，其力学性质较好，天然地基承载力不高，埋深较大，且底部1.0-2.0m为软塑-可塑状软弱夹层，不宜作天然地基浅基础的基础持力层。 （4）粉砂④：松散-中密，厚度薄，不宜作持力层。 （5）强风化泥质粉砂岩⑤：节理、裂隙较发育，岩体较破碎，岩性较稳定，工程特性较好，地基承载力较高。场地内均有分布，厚度不大，其承载力能满足本工程需要。可作位本工程桩基础持力层。 （6）中风化泥质粉砂岩⑥：节理、裂隙较发育，岩体较完整，岩性较稳定，工程特性较好，地基承载力较高。场地内均有分布，厚度大，是本工程理想的桩基础持力层。 桩侧阻力和端阻力特征值建议表
XXXX工程 钻孔咬合桩施工方案
XX地铁3号线XX站钻孔咬合桩施工方案 一、编制说明 1.1编制依据 ⑴ XX市新洪城大市场工程土建工程施工合同。 ⑵《XX市新洪城大市场工程岩土工程勘察报告》， 勘察编号：（暂无）。 ⑶XX市新洪城大市场工程施工图纸。 ⑷国家、建设部颁发的相关规范和标准。 ⑹现场实际情况。 1.2编制原则 本施工方案在充分考虑我公司现有的技术水平、施工管理水平和机械设备的配套能力的基础上，围绕着响应合同、确保安全、保证质量、缩短工期、降低造价、文明环保的目标来编制。 二、工程概况 2.1概述 新洪城大市场工程位于XX市XX县东新乡，生米大桥东侧、昌南大道南侧，区位优势明显。 本工程规划总用地为136.5公顷，规划总建筑面积为441.6万平米。本次编制范围针对于A2-2地块已拆迁区域，A2-2地块已拆迁区域面积55554㎡，开挖区域面积13261㎡。 本站采用明挖顺作法施工，车站一般段基坑深度约？左右，小里程A-G 段宽度（围护结构内沿）29.4m，G-L段宽度（围护结构内沿）24.1m，1轴-24轴段宽度（围护结构内沿）179.125m，大里程A-E段宽度（围护结构内沿）22.765m，局部深挖段深约？ M，新洪城大市场围护结构采用Φ1000@750的套筒咬合桩加内支撑的结构体系，咬合桩桩长分别为13.7m、15.7m。 附图1《XX地铁XX站钻孔咬合桩平面布置图》。
2.2主要工程数量 主要工程数量见附表1《XXXX站钻孔咬合桩统计表》。 2.3工程地质 本站周边地势较为平坦，既有地面标高在？～？m（1985国家高程基准）左右。根据地质资料，地层层序自上而下依次见表1： 暂缺地质描述 三、施工部署及施工机构的建立 3.1施工部署 围护结构咬合桩的施工，必须先完成咬合桩的施工， 钻孔咬合桩的施工顺序为两台钻机分别从东（南）开始向西（北）推进直至与之相接闭合，见附图2《XX地铁明发站钻孔咬合桩施工安排图本分项工程内容包括约634根Φ1000钻孔咬合桩（其中荤桩318根、素桩316根）、31根Φ800立柱桩，机械成孔、钢筋笼制作与吊放、泥浆外运、混凝土灌注。 3.2钻孔咬合桩施工进度计划 根据总体进度计划安排，投入2台液压摇摆式全套管钻机、1台GPS18回转钻机，每天成桩9根（咬合8根、立柱1根）。于2010年12月15日开始咬合桩施工，计划于2011年1月15日完成立柱桩施工（31根），2011年1月26日完成咬合桩336根，其余部分（298根）在2011年3月20日完成。具体工期及投入设备根据项目部进度安排做出调整。 3.3项目管理人员及分工 我项目以王刚为施工负责人主抓整体施工生产，力使其达到质量、安全、文明、环保的优质工程。连金荣为技术主管负责整体施工方案和技术指导。王雷为生产经理负责具体施工方案和整体技术、质量控制。谢德武为安全负责人主要负责本工程安全管理和控制。朱建球为试验员主要负责各种原材质量和成品质量检测，混凝土的质量控制。付红军为物设部长主要负责材料的采购。乐洋为现场工长主要负责现场管理和调解，人员和机械的调配。于松山为现场质检员主要负责现场质量管理和检查。
工程桩接桩处理方案 The manuscript was revised on the evening of 2021
洞头县海霞中学迁建一期工程工程桩接桩处理方案 编制人： 日期： 浙江省东阳第三建筑工程有限公司温州分公司海霞中学迁建一期工程项目部
目录 一、桩基工程概况 二、桩基情况说明 三、施工部署 四、施工工艺流程 五、施工准备 六、主要技术措施 七、质量保证措施 八、安全保护措施 九、注意事项
工程桩接桩处理方案一、桩基工程概况
注：此方案中Φ均为三级钢（HRB400） 二、接桩情况说明 原图纸设计钻孔灌注桩施工工艺因地质条件复杂无法确保桩身质量，建设单位组织五方主体及专家进行了论证，最终确定采用冲击成孔钻孔灌注桩施工工艺（加内外双护筒），由于在未确定新工艺前，我单位已完成144根工程桩，现我单位对未采取新工艺的144根进行静载及动测等检查，发现有部分桩存在桩顶标高不满足设计要求及断桩等现象，为了确保桩基工程质量能满足设计及规范要求，我单位针对桩顶标高不符合要求的工程桩，拟采取接桩的方式。特编制此方案，请审定。 三、施工部署 由于桩基完成后在未开始基础施工前，桩顶标高不符合设计要求的具体数量不明，所以需在施工过程中发现问题、处理问题、解决问题的方式进行。并根据需要专门安排接桩所需的人员及机械设备，拟安排风镐操作工2名、电焊工1名、钢筋工2名、泥工2名、小工2名，空压机2台、电焊机1台，振动棒2台。
四、施工工艺流程 挖除桩四周土方凿除浮浆及松散砼监理确认钢筋焊接绑扎箍筋桩筋验收钢护筒支模桩四周填土 桩内清理浇桩混凝土。 五、施工准备 1、基础施工前将基础施工所需电缆、水管、排水系统，临时施工道路等，按基础施工总平面布置图，落实到位。 2、测量员按总平面图中的坐标基准点、高程，定出角桩、轴线、标高，在场内稳定的、合适的位置设置轴线控制点及标高控制点，在施工过程中注意保护，免受损坏。 3、桩基施工各种规格钢材保留一部分，以备接桩所用。原材料的质保单、材料复验报告整理归册。焊接材料应防受潮，并查明焊接材料和母材性能一致，方可使用。 4、准备水泥、黄沙、钢护筒、等材料，如接桩部位太深还要采取降水、防坍塌措施。 六、主要技术措施 1、发现桩顶标高不符合设计要求或断桩现象后应及时上报项目部工程师及监理单位；并形成接桩处理记录； 2、如接桩深度较深时，应做好支护工作，支护材料到位后，挖除桩四周土方，挖土时尽量保证钢筋完好及工程桩质量。挖到位后立即进行临时支护，以防基土流动，严禁挖机直接碰撞桩身。 3、凿除桩头浮浆及松散砼时必须在二根桩主筋中间凿进，严禁镐头对准桩主筋凿击。凿至坚硬砼部位时请监理确认是否到位。方可进入下道工
公交枢纽站工程 冲（钻）孔灌注桩基础工程 施工组织设计 编制： 审核： 审批： 工程有限公司
施工方案报审表
目录 一、编制依据 (3) 二、工程概况 (4) 三、场地地质简述： (4) 四、结构概况一览表 (4) 五、项目经理部组织及劳动力组织计划 (5) 六、施工准备工作： (5) 七、施工方法： (6) 八、质量管理体系、措施： (8) (一)管理制度与职责 (9) (二)严格对原材料进行控制 (9) (三)施工阶段的质量控制 (9) 九、质量保证体系以及监理工程师的申报和备案制度 (10) 1、桩偏位质量保证措施： (11) 2、成孔质量保证措施： (11) 3、成桩质量保证措施： (11) 4、材料质量保证措施 (12) 5、监理工程师申报及备案制度 (12) 十、安全保证措施： (13) 十一、文明施工措施 (15) 十二、确保施工工期措施 (16) 十三、施工主要材料进场计划： (17) 十四、施工主要机具、设备： (17)
一、编制依据 1、XX市规划设计研究院设计的桩基础施工图纸。 2、工程地质勘察报告。 3《建筑桩基技术规范》(JGJ94-94) 4《混凝土结构工程施工及验收规范》(GB50204-92) 5《普通混凝土配合比的设计技术规程》(JGJ55-84) 6《钢筋焊接与验收规程》(JGJ18-84) 7《工业与用民建筑灌注桩基础设计与施工规程》(JGJ4-89) 8《建筑工程质量检验评定标准》(JGJ301-88) 9《建筑施工安全检查评分标准》(JGJ55-99) 10《施工现场临时用电安全技术规范》(JGJ-46-88) 11《建筑机械使用安全技术规程》(JGJ33-86) 12《普通砼碎石或碎石质量标准及检验办法》(JGJ53-79) 13《冲（钻）孔灌注桩施工规程》(DD508-202-92)
杭州地铁1号线工程红普路站 主体围护结构 钻孔咬合桩施工组织方案 浙江省大成建设集团有限公司 二O O七年十一月
目录 第一章：工程概况 第二章：施工工艺 第三章：施工进度计划 第四章：质量保证措施 第五章：安全文明施工措施 第六章：注意事项及应急措施 第七章：拟投入施工的机械设备及劳动力
第一章：工程概况 一、工程概况 本车站为地下两层,车站总长406.385米,主体围护结构钻孔咬合桩桩径1.0m，桩中心距0.75m，相邻两桩咬合0.25 m, 素砼桩（A序桩）采用C20素砼，钢筋砼（B序桩）采用C30钢筋砼, 主基坑开挖深度15.8 m,两端头井开挖深度17.8 m, 本车站主体围护结构钻孔咬桩总数量1166根（素砼583根、桩钢筋砼桩583根），Z1桩98根桩长31.2 m,Z2桩920根桩长27.2 m,Z3桩148根桩长30.7 m，施工工期约为120天。 主体围护结构咬合桩平面布置详见设计平面布置图。 二、工程地质及水文地质条件 根据勘察设计资料，钻孔咬合桩施工深度范围内土层主要为①耕植土0.3～1.50m、②砂质粉土0.8～3.0m、③砂质粉土夹粉砂0.7～3.5m、④粉砂夹砂质粉土4.2～10.95 m、⑤淤泥质粉质粘土6.0～11.3 m、⑥粉砂1.7～10.3 m、⑦粉质粘土1.4～12.0 m，各层层厚分布不均匀，咬合桩桩底大部份在粉砂层。 场地工程地下水主要为上层孔隙潜水与下部粉砂层、细砂层、砾砂层、圆砾层中的承压水。 上层孔隙潜水主要赋存于浅层的粉土、粉砂中，分布广泛，受气候影响明显，但流速较小，对咬合桩施工影响不大。 下层承压水含水层主要分布于下部粉砂层、细砂层、砾砂层、圆砾层中，水量较丰富，且在粉砂层中忽遇沼气，因此在咬合桩施工中须注意采取相应的防火、防毒、防管涌措施，保证施工顺利进行。 三、施工方案编制依据 1、主体围护结构设计图纸 2、岩土工程勘察报告 3、国际《建筑基坑支护技术规程》（JG120-99） 4、省准《建筑基坑工程技术规程》（DB33/T1008-2000） 5、行业标准《建筑基坑工程技术规范》（YB9258-97）
XXXXXXXXXX项目 灌注桩接桩施工方案 编制人：XXX 审核人：XXX 审批人：XXX XXXXXXXXX有限责任公司 XXXXXXXXXXXX项目经理部 2017年12月25日
目录 一、工程概况 (2) 二、编制依据 (2) 三、施工准备 (2) 四、技术参数 (3) 五、施工工艺流程 (3) 六、施工方法 (3) 七、工艺要点 (4) 八、质量要求 (5) 九、质量标准 (5) 十、质量保证措施 (5) 十一、冬季施工措施 (6) 十二、安全保证措施 (6)
灌注桩接桩施工方案 一、工程概况 工程名称：XXXXXX项目 建设单位：XXXX房地产开发有限责任公司 监理单位：XXX工程监理咨询有限公司 设计单位：XXX建筑设计院有限公司 勘察单位：XXXX岩土工程有限公司 工程地点：XXXXXXXXXX（合同约为82万平方米）。本工程结构形式剪力墙结构，基础形式采用CFG桩+筏板基础结构。抗震等级三级，抗震设防烈度七度。 本工程建筑结构安全等级为二级，设计使用年限为50年。 在主楼基坑开挖后，发现个别桩在截桩时致使桩顶不能满足设计标高，针对此情况，需进行接桩处理。 二、编制依据 （1）《建筑桩基技术规范》JGJ94-2008 （2）《建筑地基基础工程施工质量验收规范》GB50202-2002； （3）《桩基施工图》 三、施工准备 （1）场地平整 基坑开挖完毕，在需要接桩的孔位人工挖孔，并做好余土外运。 （2）机械、人员准备 空压机，风镐，切割锯，振捣器，电焊机，圆头铁锹。 测量员2名，施工员1名，工人15名。 （3）测量放样 测量人员依据施工图纸放出桩位中心点，由作业班组以桩位中心拉十字线引出护
XXXXX工程 钻孔灌注桩专项施工方案 编制： 审核： 审批： 公司 XXXXX工程项目部 二0一八年五月
目录 一、编制依据 (1) 二、工程简介 (2) 2.1工程概况 (2) 2.2地质水文条件 (2) 三、施工总体部署 (4) 3.1施工部署 (4) 3.2施工场地平面布置 (5) 3.3施工现场用电安排 (5) 四、拟投入的机具设备和人员计划 (6) 4.1拟投入主要机具设备表 (6) 4.2劳动力配置 (7) 五、钻孔灌注桩主要施工工艺 (8) 5.1施工准备 (8) 5.2施工工艺流程 (8) 5.3钻进成孔 (9) 5.4检孔和清孔 (10) 5.5钢筋笼制安 (11) 5.6水下砼灌注 (11)
六、钻孔灌注桩施工控制要点及主要技术措施 (12) 6.1控制要点 (12) 6.2施工过程中可能出现的情况的处理措施 (13) 6.3成品保护 (13) 七、雨季施工措施 (14) 八、质量保证措施 (15) 8.1建立质量保证体系 (15) 8.2现场材料进场检验制度 (15) 8.3质量自检制度 (16) 8.4隐蔽工程检查制度 (16) 九、安全保证措施 (17) 9.1建立安全管理体系 (17) 9.2主要安全技术措施 (17) 十、文明及环境保护保证措施 (20) 10.1文明施工与环境保护管理体系 (20) 10.2文明施工措施 (20) 10.3环境保护措施 (20)
一、编制依据 1、 XXXXX工程施工图纸。 2、 XXXXX工程施工合同 3、《水利水电工程施工组织设计规范》SL303-2017； 4、《水利水电工程施工测量规范》SL52-2015； 5、《水工混凝土施工规范》SL677-2014； 6、《水工混凝土试验规程》SL352-2006； 7、《水工混凝土钢筋施工规范》DL/T5169-2013； 8、《钢筋焊接及验收规程》JGJ18-2012； 9、《钻孔灌注桩施工规程》DZ/T0155-95； 10、《建筑桩基技术规范》JGJ94-2008； 11、《建筑基桩检测技术规范》JGJ106-2014； 12、《水利水电工程施工质量检验与评定规程》SL176-2007；
5.2套筒咬合桩施工方案 5.2.1技术参数 本车站采用φ1000@800套筒咬合桩，主要分布在南北两个端头井。共162根，其中A型素桩C30超缓水下81根，桩长21m；B 型荤桩C30水下桩81根，桩长21m。 5.2.2施工工艺流程

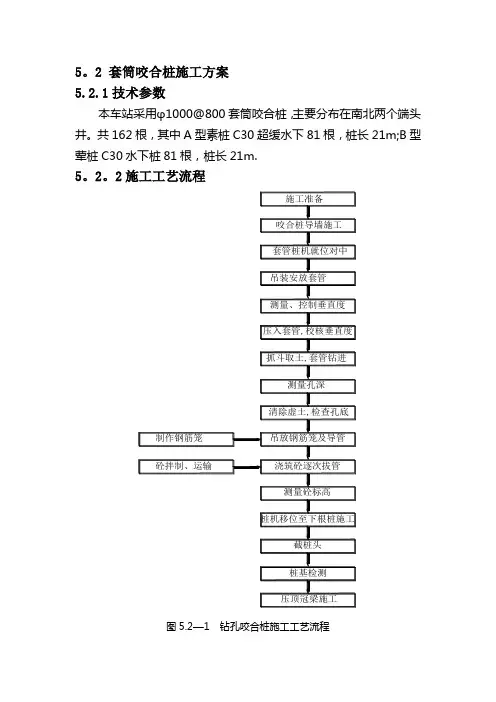

图5.2-1 钻孔咬合桩施工工艺流程 5.2.3施工方法 5.2.3.1测量放样 施工前，采用全站仪放出钻孔咬合桩中心轴线，以确定导墙位置。并将测量结果上报监理、测监单位复核。为保证主体结构侧墙厚度，根据我公司类似工程的施工经验，钻孔咬合桩中心轴线按设计位置外放8cm。 5.2.3.2导墙施工 测量放出桩位中心轴线，挖设导墙沟槽，导墙基底建于密实的地基上，以保证导墙的稳定性。 咬合桩导墙导墙为400mm厚C20钢筋砼，导墙横向配筋采用φ10@200HPB300Ⅰ级钢筋，导墙纵向配筋采用16Φ16HRB400Ⅲ级钢筋，导墙每边宽1500mm，厚度400mm。导墙每隔20m布置一道施工缝，施工缝尽量避开在桩中心两侧，导墙构造详见附图5.2-2 图5.2-2 咬合桩导墙平面图 导墙内径大于设计桩径80mm，垂直度偏差控制在2‰以内。
