雷达水位计的用途及产品特点说明

雷达式水位计安装

雷达式水位计

雷达式水位计是一款高精度、非接触式的水位测量仪。通过往水面发射高频雷达波，接收水面反射波，测量到水面的距离，测量中不与水面接触、不受浑水、污泥、水生植物等因素的影响。并且安装工作量比较小，只需安装一个悬臂。

用途：

河流水位，明渠水位自动监测

水库坝前，坝下尾水水位监测

调压塔（井）水位监测 潮位自动监测系统，城市供水，排污水位监测系统

雷达水位计主要用于水情监测采集系统对水位的采集。相对于传统的浮子式和压力式水位计及目前较为流行的超声波式水位计，雷达测量水位技术是目前国内外精度最高，可靠性最好的技术之一。

雷达水位计对于水体的波动，可以通过前置CPU高速采集、信号处理、分析计算，达到用软件程序消除水面晃动的干扰，从而保证测量的精度，代替了原有防浪桶机械设备。

超声波水位计由于自身的物理特征，可靠性不佳。其测量精度受温度，蒸汽，空气流动的影响较大，雷达水位计最主要的优点是抗干扰能力强，不受温度，风，蒸汽等影响，安装、使用、维护方便。该水位传感器具有技术成熟、性能稳定、精度高等鲜明的优点，适合对测量精度要求较高的场合测量水位使用。雷达无机械磨损，所以寿命长也更容易维护。

特点：

1、全天候工作，26G微波反射原理，抗干扰能力强

2、水位计可靠精度达5毫米

3、无机械磨损、非接触型测量，寿命长，易维护

4、测量与水质无关，不受浮冰等漂浮物影响

5、不需要防浪井，对水流无影响

6、可无人值守连续在线采集

7、超低功耗，支持太阳能供电

8、成本低，安装维护简单，寿命长

雷达水位计性能指标：塔架式安装示意图 四种采集水位的方法进行比对

测量精度:5-10mm 分辨率3mm 量程70M 盲区：0m ～0.5m 接口方式RS-232,RS-485，4-20MA 电流信号工作环境温度-40～80℃，湿度0～90%无凝露供电12V DC 工作电流≤10MA 防护IP67，钢制防护安装罩

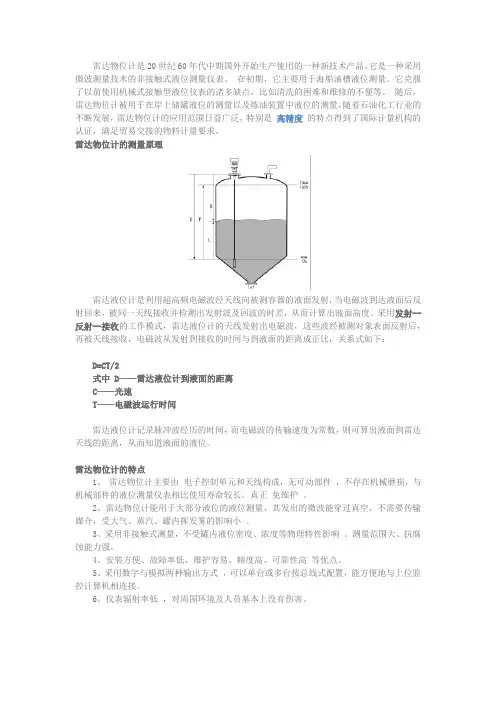

雷达物位计是20世纪60年代中期国外开始生产使用的一种新技术产品。它是一种采用微波测量技术的非接触式液位测量仪表。 在初期，它主要用于海船油槽液位测量。它克服了以前使用机械式接触型液位仪表的诸多缺点，比如清洗的困难和维修的不便等。 随后，雷达物位计被用于在岸上储罐液位的测量以及炼油装置中液位的测量。随着石油化工行业的不断发展，雷达物位计的应用范围日益广泛，特别是 高精度 的特点得到了国际计量机构的认证，满足贸易交接的物料计量要求。

雷达物位计的测量原理

雷达液位计是利用超高频电磁波经天线向被测容器的液面发射，当电磁波到达液面后反射回来，被同一天线接收并检测出发射波及回波的时差，从而计算出液面高度。采用发射--反射--接收的工作模式，雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：

D=CT/2

式中 D——雷达液位计到液面的距离

C——光速

T——电磁波运行时间

雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。

雷达物位计的特点

1、 雷达物位计主要由 电子控制单元和天线构成，无可动部件 ，不存在机械磨损，与机械部件的液位测量仪表相比使用寿命较长。真正 免维护 。

2、雷达物位计能用于大部分液位的液位测量，其发出的微波能穿过真空，不需要传输媒介，受大气、蒸汽、罐内挥发雾的影响小 。

3、采用非接触式测量，不受罐内液位密度、浓度等物理特性影响 。测量范围大、抗腐蚀能力强。

4、安装方便、故障率低、维护容易、精度高、可靠性高 等优点。

5、采用数字与模拟两种输出方式 ，可以单台或多台按总线式配置，能方便地与上位监控计算机相连接。

6、仪表辐射率低 ，对周围环境及人员基本上没有伤害。

雷达物位计的选型

雷达物位计的种类繁多，选型时一首先要考虑被测介质的温度、压力、密度、粘度及腐蚀性 等特性对其使用性能的影响。因此，在选型时一要针对介质在特定工况下的特性来选取适宜的天线和表头。对于体积较小、形状复杂的罐体或需测量多种液体分界面的应用场合，推荐采用导波缆天线雷达物位计；对测量环境较复杂的罐体，如介质易挥发、腐蚀及高压和高温等，推荐使用非接触天线雷达物位计；由于液位计与介质不接触，就能避免由于介质的物理和化学性质影响其计量精度或对液位计本身的损伤。

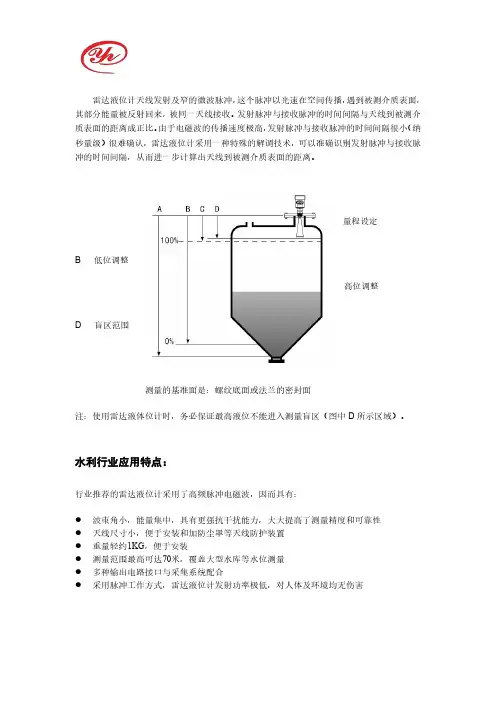

雷达液位计天线发射及窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，雷达液位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。A量程设定B低位调整C高位调整D盲区范围测量的基准面是：螺纹底面或法兰的密封面注：使用雷达液体位计时，务必保证最高液位不能进入测量盲区（图中D所示区域）。水利行业应用特点：行业推荐的雷达液位计采用了高频脉冲电磁波，因而具有：波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性天线尺寸小，便于安装和加防尘罩等天线防护装置重量轻约1KG，便于安装测量范围最高可达70米，覆盖大型水库等水位测量多种输出电路接口与采集系统配合

采用脉冲工作方式，雷达液位计发射功率极低，对人体及环境均无伤害1、仪表介绍应用：河道、湖泊、浅滩测量范围：30米过程连接：螺纹G1½ʺA/支架/法兰过程温度：-40～100℃过程压力：常压精度：±3mm频率范围：26GHz防护等级：IP67/IP65供电电源：DC（6—24V）/四线信号输出：RS485/Modbus协议现场显示：可选外壳：铝/塑料

应用：河道、湖泊、浅滩测量范围：70米过程连接：螺纹G1½ʺA/支架/法兰过程温度：-40～100℃过程压力：常压精度：±3mm频率范围：26GHz防护等级：IP67/IP65供电电源：DC（6—24V）/四线信号输出：RS485/Modbus协议现场显示：可选外壳：铝/

塑料2、安装安装前的准备请注意以下事项，以确保仪表能正确安装：请预留足够的安装空间。请避免强烈震动的安装场合。图示说明及安装位置

雷达及支架安装示意图（一）注：雷达天线发射微波脉冲时，都有一定发射角。从天线下缘到被测介质表面之间，及发射微波波束所辐射的区域内不得有障碍物。

雷达液位计与导波雷达液位计的区别

液位计是一种用于测量液体或固体物料的高度、体积或重量的仪器。其中，雷达液位计和导波雷达液位计是两种比较常见的液位计类型。它们有什么区别？下面将逐一介绍。

雷达液位计

雷达液位计是一种基于雷达技术来实现液位测量的仪器。它利用高频电磁波在空间中传播的特性，来探测液位高度并输出测量结果。具体而言，它会向液面发送一个由天线产生的短脉冲信号，然后等待这个信号被液面反射后返回，通过计算反射信号在时间上的差异，就可以计算出液位高度了。

优点：

• 适用范围广：可以测量各种介质，如液体、固体颗粒、泥浆等。

• 精度高：可以达到毫米级别，测量稳定性好。

• 远距离测量：可以在不接触介质的情况下进行远距离测量。

缺点：

• 受杂波影响：容易受到周围环境的微波干扰，导致测量误差。

• 需要空间：由于它需要一个天线和一定的传输空间，因此在空间有限的情况下很难使用。

导波雷达液位计

导波雷达液位计也是一种基于雷达技术来实现液位测量的仪器。它与传统的雷达液位计相比，采用了导波技术来将高频电磁波沿着介质表面进行传播，进而实现液位的测量。

优点：

• 高精度：可以达到毫米级别，测量稳定性好。

• 不受干扰：由于导波雷达液位计不容易受到杂波的干扰，因此测量误差小。

• 适用范围广：与传统雷达液位计相比，它更适合测量高温、高压、腐蚀性强的介质。

缺点：

• 成本高：与传统雷达液位计相比，导波雷达液位计的成本较高。 • 可测距离有限：相比传统雷达液位计，导波雷达液位计的测距范围略小。

总结

从以上对雷达液位计和导波雷达液位计的介绍可以看出，它们都是基于雷达技术来实现液位测量的仪器。相较于传统的雷达液位计，导波雷达液位计更加精准，同时在测量液位时受到的干扰更小。不过，由于导波技术的特殊性，导波雷达液位计的成本和测距范围都有一定限制，因此在使用前需谨慎考虑。
