雷达水位计安装注意事项

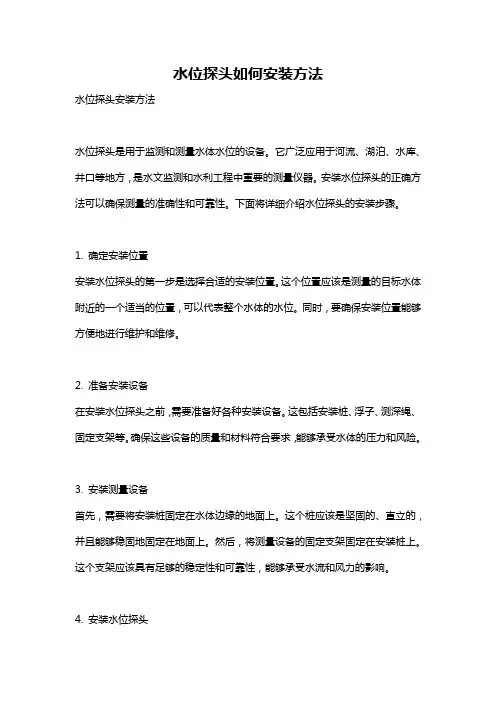

水位探头如何安装方法水位探头安装方法水位探头是用于监测和测量水体水位的设备。

它广泛应用于河流、湖泊、水库、井口等地方，是水文监测和水利工程中重要的测量仪器。

安装水位探头的正确方法可以确保测量的准确性和可靠性。

下面将详细介绍水位探头的安装步骤。

1. 确定安装位置安装水位探头的第一步是选择合适的安装位置。

这个位置应该是测量的目标水体附近的一个适当的位置，可以代表整个水体的水位。

同时，要确保安装位置能够方便地进行维护和维修。

2. 准备安装设备在安装水位探头之前，需要准备好各种安装设备。

这包括安装桩、浮子、测深绳、固定支架等。

确保这些设备的质量和材料符合要求，能够承受水体的压力和风险。

3. 安装测量设备首先，需要将安装桩固定在水体边缘的地面上。

这个桩应该是坚固的、直立的，并且能够稳固地固定在地面上。

然后，将测量设备的固定支架固定在安装桩上。

这个支架应该具有足够的稳定性和可靠性，能够承受水流和风力的影响。

4. 安装水位探头将水位探头连接到浮子并悬挂在测量设备的固定支架上。

确保水位探头能够垂直地浸入水中，并且不会被水流吹走。

水位探头的安装高度应该根据实际需要进行调整，以确保它能够测量到所需的水位范围。

5. 连接数据采集系统将水位探头与数据采集系统连接起来。

数据采集系统可以是一个电子显示屏、计算机或其他便携式设备。

确保连接稳定可靠，并进行必要的校准和测试，以确保数据的准确性和可靠性。

6. 进行调试和测试在安装完成后，需要进行调试和测试，确保水位探头和数据采集系统正常工作。

这包括检查连接是否牢固，测量数据是否准确，并校正任何可能的偏差。

如果发现任何问题，应及时修复或更换设备。

7. 进行定期维护水位探头的正常运行和准确测量需要定期的维护。

这包括清洁水位探头和浮子，检查连接和固定装置的稳定性，以及校准和调整测量设备。

定期维护可以确保设备的长期稳定运行和准确测量。

8. 防护措施安装水位探头时，还需要考虑一些防护措施，以保护设备免受外界环境的影响。

JEER液位计捷尔雷达液位计说明
雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。

在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。

微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。

该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。

该仪器主要技术指标达到或优于国内外同类产品，且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

雷达液位计使用情况说明：
（1）雷达液位计天线的轴线应与液位的反射表面垂直。

（2）槽内的搅拌阀、槽壁的黏附物和阶梯等物体，如果在雷达液位计的信号范围内，会产生干扰的反射波，影响液位测量。

在安装时要选择合适的安装位置，以避免这些因素的干扰。

（3）喇叭型的雷达液位计的喇叭口要超过安装孔的内表面一定的距离（>10mm）。

棒式液位计的天线要伸出安装孔，安装孔的长度不能超过100mm。

对于圆型或椭圆型的容器，应装在离中心为1/2R （R为容器半径）距离的位置，不可装在圆型或椭圆型的容器顶的中心处，否则雷达波在容器壁的多重反射后，汇集于容器顶的中心处，形成很强的干扰波，会影响准确测量。

（4）对液位波动较大的容器的液位测量，可采用附带旁通管的液位计，以减少液位波动的影响。

安装完毕以后，可以用PC机观察反射波曲线图，来判断液位计安装是否恰当，如不恰当，则进一步调整安装位置，直到满意为止。

水位计使用说明书一、产品概述水位计是一种用来测量液体水位高低的仪器，它通常由浮子、测量杆、计量尺等组成。

本说明书详细介绍了水位计的使用方法、注意事项以及维护保养等相关信息。

二、产品规格1. 测量范围：0～10米2. 测量精度：±5毫米3. 工作温度：-20℃～60℃4. 材质：不锈钢三、使用方法1. 安装水位计根据实际需要选择合适的安装位置，确保测量杆能够自由浮动，并且不受外界干扰。

将测量杆固定在要测量液体的侧壁上，并确保与液面平行。

2. 示数读取当水位发生变化时，测量杆会跟随液位升降，并通过计量尺上的刻度进行示数。

用户可以根据刻度读取液位高度。

3. 准确性调校在初次使用或长时间未使用后，需要进行准确性调校。

具体方法如下：a. 确保测量杆在没有液位的情况下，指示器指向零刻度。

b. 将测量杆完全插入液体，等待一段时间使浮子稳定，记录此时的示数。

c. 比较示数与实际液位的差异，并将差异通过调校开关进行调整。

四、注意事项1. 防止震动：水位计安装时应尽量避免受到外界震动，以免干扰浮子的浮动和精度读取。

2. 防止污染：水位计应安装在无腐蚀性和污染性物质的环境中，以确保产品的正常使用寿命。

3. 防止冻结：在低温环境下使用水位计时，应采取相应的防冻措施，以免影响仪器的正常工作。

4. 维护保养：定期对水位计进行清洁和检查，确保测量杆的自由浮动和刻度的清晰可读。

五、故障排除在使用过程中，如果发现水位计出现异常现象，如示数异常、测量杆卡住等情况，请及时进行故障排除。

可参考以下方法：1. 检查是否有外界干扰物体，有则及时清除。

2. 检查测量杆是否被固定在液体表面。

3. 检查刻度盘是否清晰可读，若不清晰可参照维护保养部分进行清洁。

六、维护保养1. 定期清洁：使用软布蘸取清水擦拭水位计表面，不要使用有腐蚀性的溶剂或刷子清洁。

2. 定期检查：检查测量杆和刻度尺是否有损坏或变形情况，如有问题及时更换。

3. 存放注意：长期不使用时，请将水位计放置在干燥通风的地方，避免受潮或霉变。

北京古大仪表有限公司雷达水位计安装指导北京古大仪表有限公司一、 雷达水位计的安装方式● 河岸（堤）安装安装支架横梁跨度计算方法： 安装支架横梁跨度测算：天线尺寸 波束角Φ 78 （锥形） θ =12Φ 98 （锥形） θ = 8Φ 123 （锥形） θ = 6Φ 189（抛物面） θ =5北京古大仪表有限公司水库大坝安装●河道或浅滩安装北京古大仪表有限公司● 桥侧安装桥下安装（GDRD61 防护等级：IP68）1、安装支架见图1所示北京古大仪表有限公司图1，安装支架尺寸图北京古大仪表有限公司安装支架参考之一（图1a. 弯管安装支架）防雨罩雷达水位计北京古大仪表有限公司安装支架参考之二（图1b. 直管安装支架）防雨罩雷达水位计北京古大仪表有限公司2、螺母安装方式的支架制作与安装图2a、螺母安装方式支架尺寸图北京古大仪表有限公司图2b、螺母安装方式参考图北京古大仪表有限公司3、法兰与防雨罩的安装图3a、法兰与防雨罩安装尺寸图北京古大仪表有限公司图3b、法兰与防雨罩安装示意图北京古大仪表有限公司螺母安装方式示意图 图3c、螺母安装方式示意图北京古大仪表有限公司法兰安装及防雨罩方式、法兰及防雨罩安装方式示意图北京古大仪表有限公司4、IP68防护等级（浸水型）雷达水位计的结构与安装图4a、防护等级IP68雷达水位计的结构与尺寸图北京古大仪表有限公司典型应用图4b、防护等级IP68雷达水位计安装应用图北京古大仪表有限公司二、雷达水位计的应用实例●江西省抚州市安乐县龙潭水库自动水位遥测站—北京古大仪表有限公司黄河流域水文监测站——GDRD56-P（L）型雷达水位计用于黄河干流水位测量。

Array（2010年）北京古大仪表有限公司北京市山洪灾害防治非工程措施建设项目（昌平区、平谷区）Array——GDRD56-P（L）型雷达水位计用于潮白河、温榆河干流及支流水位测量。

（2011年）北京古大仪表有限公司黄河治理内蒙古段河套治理项目——GDRD56-P型雷达水位计用于黄河内蒙古段干流水文监测站水位测量。

雷达料位计的安装和使用天线是雷达料位计的主要部件之一，天线向待测料堆发射微波，并且接收从待测物料面反射的微波回波。

目前，用于微波雷达料位计的天线主要类型有传统的喇叭天线和近些年推出的透镜天线，其中圆锥形金属喇叭天线已广泛用于过程料位测量中。

由于散装固态物料流动性差，物料面非水平，物料的安息角随加料点数量和位置、进出料状态的变化而改变，因此料位计安装位置对测量结果影响较大。

为准确测量料位，天线安装位置的选择是至关重要的。

在确定料位计安装位置时，需要明确筒仓的进出料口数量、位置和进料方式，并着重考虑以下原则：（1）选择能反映平均物料的位置。

根据进料口、出料口的位置和进料方式，判断进出料时料面的变化规律，从而确定安装位置。

（2）远离加料口。

在物料下落时，若料流进入雷达波束，将对雷达信号产生干扰，因此在料位计安装时应避开加料口附近区域。

（3）远离仓壁。

仓壁上如有焊缝、环形衬条、积料，易使雷达信号产生干扰回波，因此料位计安装位置与仓壁之间的距离应不小于1m。

（4）料位计天线与被测物料面之间无固定障碍物。

避开仓内结构件、人梯等障碍位置，防止产生波束干扰反射。

（5）料位计天线应对准出料口。

由于钢板筒仓仓底大多为锥型，在料位较低的情况下，只有在天线对准底部出料口时，才能测到料位。

港口常用筒仓主要有架空式仓和落地式平底仓等2种。

当直径在12m以下时，宜采用由柱或筒壁支承的架空式仓下支承结构和漏斗仓底；当直径在15m及以上时，宜采用落地式平底仓和地道式出料通道。

最常见的情况是当筒仓只有1条进料皮带，筒仓顶部中心设1个或2个进料口，筒仓底部中心只有1个出料口时，选择在筒仓顶部半径中点位置安装料位计。

雷达料位计大多采用法兰连接的方式进行安装，也可采用螺纹安装方式、支架安装方式或制造商与客户确定的其他安装方式。

目前，我国干散货码头筒仓常用料位仪表主要包括电容料位开关和雷达料位计。

雷达料位计在粮食码头、煤炭码头都有成功应用的案例。

雷达明渠流量计安装施工作业指导书1、雷达流量计安装点位选择雷达流量计应垂直安装在待测水面之上，高度至少超出历年最高水位 1m 以上，防止探头被水淹没。

从雷达水位计探头到水面之间的周边，保证探头的发射角内不能有障碍物。

探头必须垂直于被测液面。

河流测点的选取应该遵循以下主要的原则：1.宜选取容易实现断面控制的上游河段，其中石梁、急滩、弯道、卡口等的上游河段宜离开断面控制的距离为河宽的 5 倍，山溪性河流断面控制的距离放宽至河宽的 3 倍；段内应无巨大块石阻水，无巨大漩涡、乱流等现象。

宜顺直、稳定、水流集中，无分流岔流、斜流、回流、死水等现象；河宽、水深和比降应无明显变化，河槽河床上宜无水草纵生；水库、湖泊出口或者堰闸站的测验河段宜选在建筑物的下游，并避开水流大的波动和异常紊动的影响。

渠道测点的选取应该遵循以下主要的原则：渠道顺直、渠基固定、断面规则稳定，便于设备安装；水流平顺均匀，不受闸门启闭和渠系建筑物壅水影响；测量断面与水流方向垂直；断面附近不应有影响水流的建筑物，树木或者杂草等，在建筑物下游时不受泄流的影响；不宜设在淤积严重，水草或杂物较多处。

2、太阳能供电系统现场安装操作将太阳能电池板正面朝南安装（一般情况朝南偏西 10～20°），安装方向应倾斜，仰角按所在地理位置而确定，一般在当地纬度的基础上再加10°。

用 U 形不锈钢抱箍把太阳能板安装支架固定在立柱上，然后把太阳能板装在支架上，调整角度后拧紧。

太阳能电池板的二芯电源输出线通过立柱上端的穿线孔进入立柱后，从立柱下端穿线孔引出，穿线过程中应避免二根电源芯线短路，特别是在有太阳时（该电源线端头的红色保护用胶带纸直到进入充电控制器接线时才能去掉）。

把蓄电池专用连接线接在蓄电池上，务必注意正负极（棕色接正极，黑色接负极）。

为减少接触电阻，螺钉应确保旋紧。

卸下控制柜器内的电池仓压条，将蓄电池小心地装入电池仓。

把蓄电池连接线另一头的输出插头与采集器内的直流输入接插头对接起来即可。

水位计的种类和选型水位计是能够自动测定并记录河流、湖泊和灌渠等水体的水位的仪器。

在实际应用中，根据项目工程规模、形式的不同，发展需求的不同，应用位置的不同，水位计的选择也就不同。

随着社会的发展，时代的进步，工程质量的精益求精，信号采集准确度的提高，产品实用性能的增强，投资少，占地少，施工便捷的水位计，会越来越多的被水利工程选择。

1、雷达水位计雷达水位计采用雷达波测量到水面的距离，实际上是一台雷达测距仪。

雷达波测量不受温度、湿度、风速、降雨等环境因素影响。

雷达水位计以非接触方式测量水位，亦不受水体影响，精度达到一级精度。

测量原理：雷达水位计的天线发射出电磁波，这些波经水面反射后，再被天线接收，电磁波从发射到接收的时间与到水面的距离成正比。

雷达水位计记录电磁波经历的时间，而电磁波的传输速度为常数，则可计算出水面到天线的距离，从而计算出水位。

主要参数：量程：30m或70m测量精度：±3mm频率范围：26GHz输出信号：4-20mA/RS485/RS232适用范围及特性：1、测量精度高（毫米级），量程大（可达70m以上）；2、只需要将探头置于水面上方，可不建测井，节省土建投资；3、非接触测量，不受水体污染，不破坏水流结构；4、不受温度、湿度、风速、降雨等环境因素影响，数据稳定可靠。

注意事项：1、选择安装地点时，应避免漂浮物的影响。

雷达波会把漂浮物误认为水面，测量结果是探头到漂浮物的距离。

2、选择安装位置时，要保证雷达波全部覆盖到水面。

应避免低水时、河床淤积、主槽摆动等导致雷达波覆盖到地面。

雷达波无法识别水面和地面，测到地面时，依然报告水位数据。

如果雷达波覆盖到地面和水面的交界部分，则会无序显示水面和岸边的高度数据。

3、探头安装要尽量保持与地面垂直。

当高度超过10米时，探头水平偏差3度，引入的水位误差达15毫米。

信号输出方式：RS485、4~20mA模拟量。

适用场景：雷达水位计采用非接触的测量方式，具有大量程、低功耗、高精度、高稳定性、小波束角等特点，不受温度、压力、湿度、风速的影响，广泛适用于水库、湖泊、河道、渠道等开放水体以及窨井、罐体等狭小空间内的的水位监测项目，并可应用在高温、高压和腐蚀性很强的安装环境。

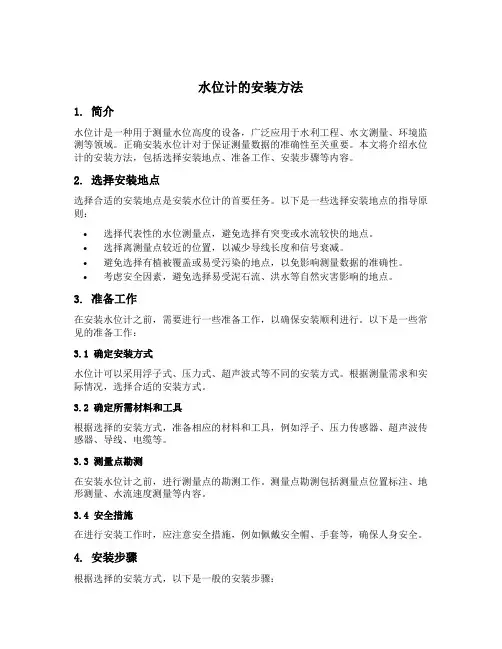

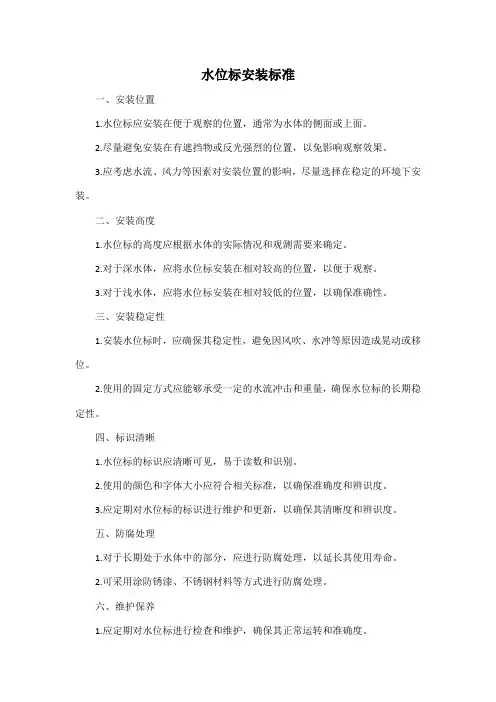

水位计的安装方法1. 简介水位计是一种用于测量水位高度的设备，广泛应用于水利工程、水文测量、环境监测等领域。

正确安装水位计对于保证测量数据的准确性至关重要。

本文将介绍水位计的安装方法，包括选择安装地点、准备工作、安装步骤等内容。

2. 选择安装地点选择合适的安装地点是安装水位计的首要任务。

以下是一些选择安装地点的指导原则：•选择代表性的水位测量点，避免选择有突变或水流较快的地点。

•选择离测量点较近的位置，以减少导线长度和信号衰减。

•避免选择有植被覆盖或易受污染的地点，以免影响测量数据的准确性。

•考虑安全因素，避免选择易受泥石流、洪水等自然灾害影响的地点。

3. 准备工作在安装水位计之前，需要进行一些准备工作，以确保安装顺利进行。

以下是一些常见的准备工作：3.1 确定安装方式水位计可以采用浮子式、压力式、超声波式等不同的安装方式。

根据测量需求和实际情况，选择合适的安装方式。

3.2 确定所需材料和工具根据选择的安装方式，准备相应的材料和工具，例如浮子、压力传感器、超声波传感器、导线、电缆等。

3.3 测量点勘测在安装水位计之前，进行测量点的勘测工作。

测量点勘测包括测量点位置标注、地形测量、水流速度测量等内容。

3.4 安全措施在进行安装工作时，应注意安全措施，例如佩戴安全帽、手套等，确保人身安全。

4. 安装步骤根据选择的安装方式，以下是一般的安装步骤：4.1 浮子式水位计安装步骤4.1.1 安装浮子将浮子固定在水面上，并确保浮子与水位计之间的连接可靠。

4.1.2 安装导线将导线连接到浮子和水位计之间的传感器上，并确保连接牢固。

4.1.3 固定水位计将水位计固定在安装地点，确保水位计稳固且与测量点垂直。

4.2 压力式水位计安装步骤4.2.1 安装压力传感器将压力传感器安装在测量点附近的合适位置，并确保与水位计之间的连接可靠。

4.2.2 安装导线将导线连接到压力传感器和水位计之间的传感器上，并确保连接牢固。

4.2.3 固定水位计将水位计固定在安装地点，确保水位计稳固且与测量点垂直。

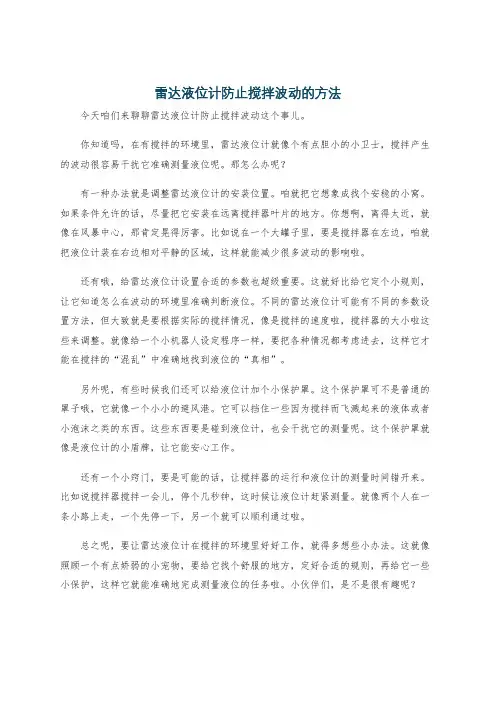

雷达液位计防止搅拌波动的方法今天咱们来聊聊雷达液位计防止搅拌波动这个事儿。

你知道吗，在有搅拌的环境里，雷达液位计就像个有点胆小的小卫士，搅拌产生的波动很容易干扰它准确测量液位呢。

那怎么办呢？有一种办法就是调整雷达液位计的安装位置。

咱就把它想象成找个安稳的小窝。

如果条件允许的话，尽量把它安装在远离搅拌器叶片的地方。

你想啊，离得太近，就像在风暴中心，那肯定晃得厉害。

比如说在一个大罐子里，要是搅拌器在左边，咱就把液位计装在右边相对平静的区域，这样就能减少很多波动的影响啦。

还有哦，给雷达液位计设置合适的参数也超级重要。

这就好比给它定个小规则，让它知道怎么在波动的环境里准确判断液位。

不同的雷达液位计可能有不同的参数设置方法，但大致就是要根据实际的搅拌情况，像是搅拌的速度啦，搅拌器的大小啦这些来调整。

就像给一个小机器人设定程序一样，要把各种情况都考虑进去，这样它才能在搅拌的“混乱”中准确地找到液位的“真相”。

另外呢，有些时候我们还可以给液位计加个小保护罩。

这个保护罩可不是普通的罩子哦，它就像一个小小的避风港。

它可以挡住一些因为搅拌而飞溅起来的液体或者小泡沫之类的东西。

这些东西要是碰到液位计，也会干扰它的测量呢。

这个保护罩就像是液位计的小盾牌，让它能安心工作。

还有一个小窍门，要是可能的话，让搅拌器的运行和液位计的测量时间错开来。

比如说搅拌器搅拌一会儿，停个几秒钟，这时候让液位计赶紧测量。

就像两个人在一条小路上走，一个先停一下，另一个就可以顺利通过啦。

总之呢，要让雷达液位计在搅拌的环境里好好工作，就得多想些小办法。

这就像照顾一个有点娇弱的小宠物，要给它找个舒服的地方，定好合适的规则，再给它一些小保护，这样它就能准确地完成测量液位的任务啦。

小伙伴们，是不是很有趣呢？。
