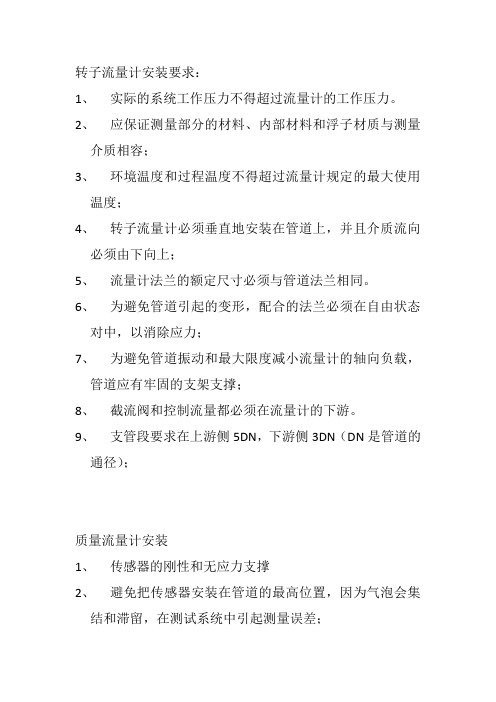

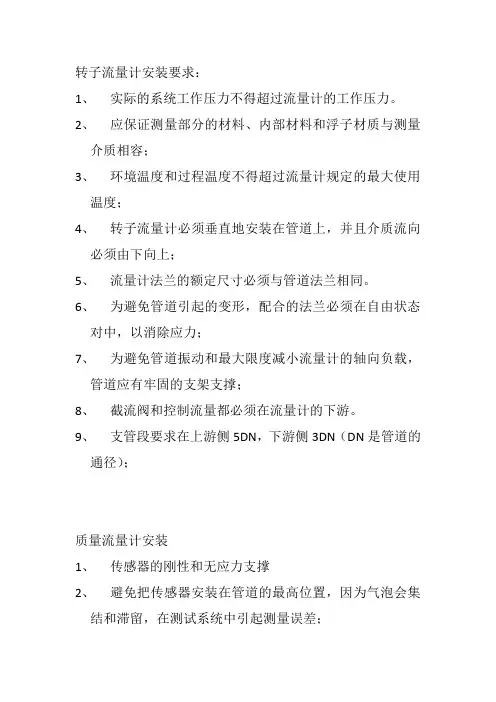

转子流量计安装要求：1、实际的系统工作压力不得超过流量计的工作压力。

2、应保证测量部分的材料、内部材料和浮子材质与测量介质相容；3、环境温度和过程温度不得超过流量计规定的最大使用温度；4、转子流量计必须垂直地安装在管道上，并且介质流向必须由下向上；5、流量计法兰的额定尺寸必须与管道法兰相同。

6、为避免管道引起的变形，配合的法兰必须在自由状态对中，以消除应力；7、为避免管道振动和最大限度减小流量计的轴向负载，管道应有牢固的支架支撑；8、截流阀和控制流量都必须在流量计的下游。

9、支管段要求在上游侧5DN，下游侧3DN（DN是管道的通径）；质量流量计安装1、传感器的刚性和无应力支撑2、避免把传感器安装在管道的最高位置，因为气泡会集结和滞留，在测试系统中引起测量误差；3、如果不能避免过长的下游管道（一般不大于3M），应多装一个通流阀；4、与输送泵的距离至少要大于传感器本身长度的4倍（两法兰之间距离），如果泵引起多余的振动，必须用绕性管或连接管进行隔离。

5、调节阀、检查观察窗等附加装置都应安装在离传感器至少1X“L”远处（L为传感器安装法兰之间距离）6、支架不能安装在法兰或外壳上，一般离法兰的距离为20~200mm;电磁流量计安装1、电磁流量计，特别是小于DN100mm(4”)的小流量计，在搬运时受力部位切不可在信号变送器的任何地方，应在流量计的本体。

2、按要求选择安装位置，但不管位置如何变化，电机轴必须保持基本水平。

3、电磁流量计的测量管必须在任何时候都是完全注满介质的；4、安装时，要注意流量计的正负方向或箭头方向应于介质流方向一致。

5、安装时要保证螺栓、螺母与管道法兰之间留有足够的空间，便于装卸；6、DN>200的大型电磁流量计要使用转接管，以保证对接法兰的轴向偏移，方便安装。

7、要避免安装在强电磁场的场所。

涡街流量计安装1、流体必须与传感器表体的标注方向一致。

2、传感器两边法兰必须保持平行，否则容易泄漏。

国产在线雷达流速流量仪的使用方法一、前言国产在线雷达流速流量仪是一款高精度、高可靠性的流量计，广泛应用于水利工程、环保工程、化工行业等领域。

本文将详细介绍国产在线雷达流速流量仪的使用方法，包括安装、校准、操作等。

二、安装1.选择合适的安装位置：应选择在管道直线段上游2~3倍管道直径处，并确保管道内无任何异物。

2.准备好安装材料：包括法兰、垫片、螺栓等。

3.将法兰与雷达流速流量仪连接：首先将法兰与雷达流速流量仪分别对准，然后用螺栓固定，注意不要过紧。

4.连接导线：将雷达流速流量仪的导线连接到相应的控制系统中。

三、校准1.设备预热：在进行校准之前，需要先让设备预热20~30分钟，以确保设备处于稳定状态。

2.选择合适的校准方法：可以采用标定板法或者比较法进行校准。

其中标定板法是通过测量标定板上已知面积和体积的液体来确定设备的误差；而比较法则是通过与其他已知准确度的流量计进行比较来确定设备的误差。

3.进行校准：按照所选择的校准方法进行操作，注意记录每次校准的结果，以便后续对设备进行调整。

四、操作1.开机：将设备连接好电源后，按下开机按钮即可启动设备。

2.设置参数：在启动设备后，需要设置一些参数，例如管道直径、介质密度等。

这些参数将影响到设备的测量精度。

3.开始测量：在设置好参数后，即可开始进行测量。

在测量过程中，需要注意管道内不要有气泡和杂质等影响测量精度的因素。

4.查看结果：测量结束后，可以查看设备显示屏上的结果。

如果需要导出数据，则可以将数据传输到电脑或者其他存储介质中。

五、维护1.定期清洗：为了保证设备的正常运行，应定期对设备进行清洗。

具体时间间隔视使用环境而定。

2.及时更换零部件：如果发现设备中存在损坏或老化的零部件，则应及时更换以保证设备正常运行。

3.保持干燥：雷达流速流量仪应存放在干燥的环境中，避免受潮。

六、总结通过本文的介绍，我们了解了国产在线雷达流速流量仪的使用方法，包括安装、校准、操作和维护等方面。

常用流量计的正确安装方式来源：机电杂谈如有侵权，请联系删除流量计指示被测流量和（或）在选定的时间间隔内流体总量的仪表，也是测量液体、气体流量必不可少的仪表，大家平时想必也都见过许多不同类型的流量计。

正确的安装方式对流量计来说十分重要。

下面通过本文来了解一下八类常用流量计的安装要点。

流量计的历史流量测量的发展可追溯到古代的水利工程和城市供水系统。

古罗马凯撒时代已采用孔板测量居民的饮用水水量。

公元前1000年左右古埃及用堰法测量尼罗河的流量。

我国著名的都江堰水利工程应用宝瓶口的水位观测水量大小等等。

17世纪托里拆利奠定差压式流量计的理论基础，这是流量测量的里程碑。

自那以后，18、19世纪流量测量的许多类型仪表的雏形开始形成，如堰、示踪法、皮托管、文丘里管、容积、涡轮及靶式流量计等。

20世纪由于过程工业、能量计量、城市公用事业对流量测量的需求急剧增长，才促使仪表迅速发展，微电子技术和计算机技术的飞跃发展极大地推动仪表更新换代，新型流量计如雨后春笋般涌现出来。

至今，据称已有上百种流量计投向市场，现场使用中许多棘手的难题可望获得解决。

我国开展近代流量测量技术的工作比较晚，早期所需的流量仪表均从国外进口。

01、电磁流量计电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。

安装要点A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；C、传感器与管道连接时应保证满管运行，最好垂直安装；D、变送器外壳接地与就近接地网连接即可；屏蔽电缆（分体式）按说明书连接，信号电缆（至系统）进行屏蔽层系统处单端接地；测量传感器与管道连接的短路环需要接地，接地电阻应小于10欧姆，不能与电气接地共用；E、流量计传感器上游也应该有一定的直管段，一般在5D~10D。

安装详解如下：如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。

超声波流量计-安装图解仪表的安装超声波流量计变送器的安装：可以选择墙装或者柱状，如下图所示传感器的安装（1）首先固定绑带1和绑带2如下入所示；如仪表安装在水平管道上，应将传感器安装与管道侧面，而不要装在管道的最高点，避免管道上方存在气泡影响将来的仪表测量（2）将俩个绑带的位置调整位C-33 位置（卡尺上分别标注字母C和数字33的俩个位置，这个位置可以先将变送器上电后输出相关参数得到，具体步骤可以参见下面的调试部分；这个位置是根据以下数据得出：管道材质：碳钢，管径：219mm，壁厚：6mm；管道无内衬，介质：水，温度：25℃）（3）固定传感器安装支架（注意安装支架的朝向：对向；传感器所接触的管道表面需要打磨掉防腐漆，露出管道金属层）（4）将传感器探头抹上耦合剂（随设备带的类似于牙膏似的的物品位耦合剂）（5）将传感器插入安装支架，根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装（1）如上图所示，传感器探头安装好后，将线缆的一端插入传感器，拧紧即可（2）变送器端的接头如下图所示：两个传感器出来的线缆通过仪表专配的格兰头6-2（包含c、d、f、g、h部分）如示意图安装6-1部分位线缆的另外一段插头，插入变送器的专用接口即可，如下图所示：流向上游过来的传感器线缆插入：UP的那个端子，流向下游过来的传感器线缆插入：DOWN的那个端子，电源线、信号线的接线如下图1、2接电源线26（+）、27（-）接信号线（4-20mA信号线）经过以上步骤，流量计的安装完成调试仪表的按键解释：E键位确认键，+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示：首先设置传感器（一般在仪表安装前，传感器探头安装前，变送器先上电，设置相关参数后可以得到安装距离，再进行仪表的安装）（1）按E键进入功能菜单，按+号或者-号找到下面菜单：（2）按E确认，进入，即可见到下面菜单：第二行默认为”NO”，按+号或者-号修改为”YES”（这是需要输入密码：0091），按E确认（3）上图，按E确认后进入，选择语言，默认为ENGLISH，无中文，按E进入下一个菜单（4）下图菜单，按E确认，进入下一步菜单（5）按E确认，进入下一个菜单（6）见到如下菜单：按+号或者-号修改为如图所示（2行程安装方式），修改好后按E进入下一步（7）见到如下菜单，按+号或者-号修改菜单如下图：CARBON STEEL（碳钢材质管道），修改好后按E确认进入下一步（8）见到如下菜单，按+号或者-号修改管径：219mm；修改好后按E进入下一步（9）见到如下菜单，按+号或者-号修改管道壁厚：6mm；修改好后按E进入下一步（10）见到如下菜单，按+号或者-号修改测量介质：WATER，修改好后按E进入下一步（11）后面的温度即可按默认20摄氏度即可（如介质为室温），按E进入下一步（12）见到如下菜单，会显示经过计算的安装位置：如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后，设置一下量程即可在测量界面，按E进入菜单，按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”，将该值修改为20mA对应值即可。

雷达电波明渠流量计安全操作及保养规程1. 简介雷达电波明渠流量计是一种用于测量水流流量的先进设备。

本文档旨在提供雷达电波明渠流量计的安全操作和保养规程，以确保设备的正常运行和延长设备的使用寿命。

2. 安全操作规程2.1 环境检查在使用雷达电波明渠流量计之前，请确保以下环境符合要求：•工作站附近没有强磁场或强电磁波源•工作站周围没有湿度过高或有腐蚀性的气体•工作站周围没有易燃易爆物品2.2 正确安装设备在安装雷达电波明渠流量计时，请按照以下步骤进行操作：1.在合适的位置选择测量点，并确保该位置没有遮挡物。

2.使用合适的支架固定雷达电波明渠流量计。

3.检查传感器的安装角度和位置是否正确。

4.连接传感器的电源和信号线。

2.3 正确操作设备在操作雷达电波明渠流量计时，请遵循以下指导：1.使用合适的仪器和工具进行操作。

2.遵循设备操作手册中提供的操作指南。

3.严禁私自拆卸或改变设备内部组件。

4.操作设备时，注意安全，避免触摸高压线路。

5.注意设备的使用温度范围，避免在过高或过低的温度环境中使用设备。

2.4 及时处理异常情况如果发现雷达电波明渠流量计出现异常情况，请及时采取以下措施：1.关闭设备电源，以防止进一步损坏设备。

2.检查设备是否受损，如有损坏请联系专业维修人员。

3.请勿私自修理设备，以免造成进一步的损坏。

3. 保养规程3.1 定期清洁为了保持雷达电波明渠流量计的正常运行，请定期进行清洁：1.使用软布轻轻擦拭设备的外壳，注意不要使用任何腐蚀性物品。

2.注意清洁设备的雷达天线，确保其表面没有尘土或水滴。

3.2 注意防水雷达电波明渠流量计通常需要在水中运行，为了确保设备的防水性能，请注意以下事项：1.定期检查设备的密封圈，如果发现损坏或老化，请及时更换。

2.当设备不在使用时，请将设备放置在干燥通风的地方。

3.3 定期校准为了确保雷达电波明渠流量计的测量准确性，建议定期进行校准：1.参考设备的操作手册，了解校准的具体步骤。

雷达流量计安装标准摘要：一、引言二、雷达流量计的概述三、雷达流量计的安装步骤四、雷达流量计的安装注意事项五、结论正文：一、引言随着工业自动化的不断发展，雷达流量计作为一种高精度的流量测量仪表，已经被广泛应用于各个领域。

为了保证雷达流量计的准确性和稳定性，正确的安装方法至关重要。

本文将为您详细介绍雷达流量计的安装标准。

二、雷达流量计的概述雷达流量计是一种利用电磁波在介质中传播的速度来测量流量的仪表。

与其他类型的流量计相比，雷达流量计具有测量范围广、精度高、抗干扰能力强等优点。

因此，在众多领域中，雷达流量计已成为流量测量的首选仪表。

三、雷达流量计的安装步骤1.选址：首先，要为雷达流量计选择一个合适的安装位置。

通常情况下，应选择在直管段的上游或下游，并且要远离泵、阀门等容易产生涡流的设备。

2.拆卸：在安装之前，需要对管道进行清洗，以确保管道内没有杂质影响雷达流量计的测量精度。

此外，还需要检查管道的内径是否与雷达流量计的测量范围相匹配。

3.安装：在确保管道清洁和尺寸合适的情况下，可以将雷达流量计安装到管道上。

通常，雷达流量计需要通过法兰与管道连接，因此要确保法兰的尺寸和螺栓孔的位置与雷达流量计一致。

4.调试：安装完成后，需要对雷达流量计进行调试。

首先，要检查电源是否正常，然后通过信号发生器发送信号，观察雷达流量计的反应。

如果一切正常，可以开始进行实际流量的测量。

四、雷达流量计的安装注意事项1.避免安装在温度变化剧烈的地方，以防止雷达流量计因温度变化导致的测量误差。

2.避免安装在振动较大的地方，以免影响雷达流量计的稳定性和测量精度。

3.确保管道内径与雷达流量计的测量范围相匹配，以免造成测量误差。

4.在安装过程中，要轻拿轻放，避免对雷达流量计造成损坏。

5.安装完成后，要及时进行调试，确保雷达流量计能够正常工作。

五、结论总之，雷达流量计的安装对其测量精度和稳定性具有重要影响。

因此，在安装过程中，要遵循相关的安装标准，确保雷达流量计能够正常工作。

超声波流量计安装方法超声波流量计是一种通过发送和接收超声波信号来测量流体流量的设备。

它具有无污染、无压力损失、精度高等优点，在工业领域广泛应用。

下面将详细介绍超声波流量计的安装方法。

1. 安装前准备在开始安装前，首先要确保所选择的安装位置适合超声波流量计的使用。

安装位置应满足以下要求：- 安装位置应保持平整和干燥，避免影响测量精度。

- 确保超声波流量计能够完整地安装在管道上，并且能够轻松连接管道。

- 要避免管道上有其他设备或障碍物，以确保超声波信号的传输和接收不受干扰。

2. 安装管道准备在安装超声波流量计之前，需要对管道进行一些准备工作，以确保超声波流量计能够正确安装在管道上。

具体步骤如下：- 清洁管道表面，确保没有杂物、污垢等影响超声波信号传输的物质。

- 在管道上切割一个合适的孔洞，确保超声波流量计的传感器能够完整地插入其中。

- 准备好连接超声波流量计的接口，确保连接紧固可靠。

3. 安装超声波流量计接下来，将准备好的超声波流量计安装在管道上。

具体步骤如下：- 将超声波流量计的传感器插入管道的孔洞中，并确保密封紧固。

- 使用合适的螺丝将超声波流量计固定在管道上，确保安装稳固可靠。

- 如果超声波流量计使用可调节支架安装，需要调整支架的位置，以保证传感器与管道中心线垂直，并且使超声波信号传输和接收不受干扰。

4. 连接管道和超声波流量计安装完成后，需要将管道与超声波流量计连接起来，以确保信号传输正常。

具体步骤如下：- 使用合适的管道接头将管道与超声波流量计连接起来。

- 确保接头紧固可靠，避免泄漏和松动。

5. 调试和测试安装完成后，需要对超声波流量计进行调试和测试，以确保其正常工作。

具体步骤如下：- 打开超声波流量计的电源，并进行各项参数的设置和调整。

- 使用标准流量介质进行流量测试，比较超声波流量计的测量结果和实际流量值，以验证其准确性和稳定性。

- 调整超声波流量计的位置和参数，直到达到理想的测量效果。

质量流量计的安装注意事项流量计如何操作质量流量计，是一种测量气体流量的仪表，其测量值不因温度或压力的波动而失准，不需要温度压力补偿，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度，由于变送器是以单片机为核心的智能仪表，因此可依据上述三个基本量而导出十几种参数供用户使用。

质量流量计的安装注意事项1、质量流量计是基于振动的原理工作的，而在其工作的过程中又运用了电磁技术进行振动的激励、扭角的检测以及检测信号的处理，因此质量流量计安装的位置不能有大的振动源，也不能安装在变压器、电动机等产生强磁场的设备相近，以防止外界干扰影响其正常工作。

2、质量流量计的安装无直管段要求，但传感器和管道连接时应避开应力存在，假如质量流量计安装过程中，传感器与管道中心线的同心度存在偏差，将导致振动管产生应力，该应力会形成压力、拉力或剪切力影响管道的对准，引起检测探头的不对称性，导致零点变动，影响测量精度 [3，4]。

若管道与传感器同心度偏差过大，则有可能无法调整零点。

因此应实行加固措施稳定仪表相近的管道，在流量传感器安装时应尽量实行软连接的方式，法兰连接螺丝要均匀对称紧固，为减小残存应力的影响，流量传感器在安装好后还要进行零点校准，为便利质量流量计的安装及调零，质量流量计的前端和后端还要安装截止阀。

3、传感器和变送器的连接电缆应使用厂家的专用电缆；变送器接收的是低电平信号，所以电缆不应太长。

变送器安装时确保用于将本质安全的传感器电缆与电源和输出电缆分开的隔板安装到位；要确保传感器接线盒和变送器外壳密封好，以免短路而导致测量误差或者流量计故障。

4、依据流体不同性质选择不同的传感器安装朝向，要始终保持传感器流量管里流体处于充分状态，气体进料测量的质量流量计U 形管朝上，以免测量管内积聚冷凝液；液体进料测量质量流量计U 形管朝下，以免测量管内积聚气体。

智能转换器与电磁流量传感器一同构成电磁流量计进行流量测量，因此在处理转换器故障前，请应首先确认管线流体流动状态、传感器、系统接线等是正常的！仪表无显示a）检查电源是否接通；b）检查电源保险丝是否完好，保险丝的更换应是同型号规格的；c）检查供电电压是否符合要求；d）检查显示器对比度调整是否能够调整，并且调整是否合适；e）假如上述前3项a）、b）、c）都正常，f）当查不出问题时，请将转换器交生产厂维护和修理。

流量计安装操作规程目的：流量计是用于贸易结算和成本核算计量器具，正确的安装方式直接影响气量读取的准确性。

对于燃气公司而言，目前使用最多的主要为罗茨流量计、涡轮流量计。

其中罗茨流量计主要应用于各商业用户，如酒店、食堂、洗浴场所，小时流量并不太大；涡轮流量计大多应用在工业用户方面，压力高，小时流量大是其主要使用特点。

罗茨流量计安装1、流量计的安装1.1安装方式a.垂直安装：当垂直安装时，气体进气口端需在上方，气体自上而下流动（上进下出）。

垂直安装有助于转子对赃物的自清洁能力，一般建议采用此种安装方式。

b.水平安装：水平安装时，流量计进出口端轴线应不低于管道轴线，以防止气体中的杂质滞留在流量计内，影响正常运转。

同时，应使流量计法兰与过滤器法兰直接对接。

c.无论垂直安装或水平安装，都必须使传感器内的转子轴处于水平位置。

且在流量计的上、下游分别保证有3DN 和1DN 的直管段。

1.2安装要求a.安装流量计的环境温度一般不应当超过-20℃-——+80℃范围；周围无腐蚀性气体，机械震动小，灰尘少且远离热源的场所；对于配有体积修正仪的智能型流量计，还应有符合规定的电磁环境。

流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量计的使用寿命；b. 对于新安装或检修的管道务必严格进行吹扫，去除管道中的杂质后方可安装流量计，在进行静压试验应加装盲板，不能对流量计进行打压；新建管道或维修后的管道必须对其进行彻底吹扫，去除焊渣、铁锈、砂粒等杂质。

清扫期间，应拆下流量计用工艺管道代替。

c. 流量计安装于管道之前，先检查内部转子转动是否灵活。

d.流量计上油必须安装过滤器并要定期清洗。

e.安装流量计时，应考虑安装伸缩管或波纹管以消除管路应力引起的流量计变形。

f.如果不允许中断气体的供应，建议设置旁通管路，以便对流量计进行维护，在垂直管道上安装时，流量计一般应安装在旁通管道中，以防止主管道杂物沉积于流量计内。

g.安装后，不允许对流量计产生安装应力，以免损坏流量计或影响其性能。

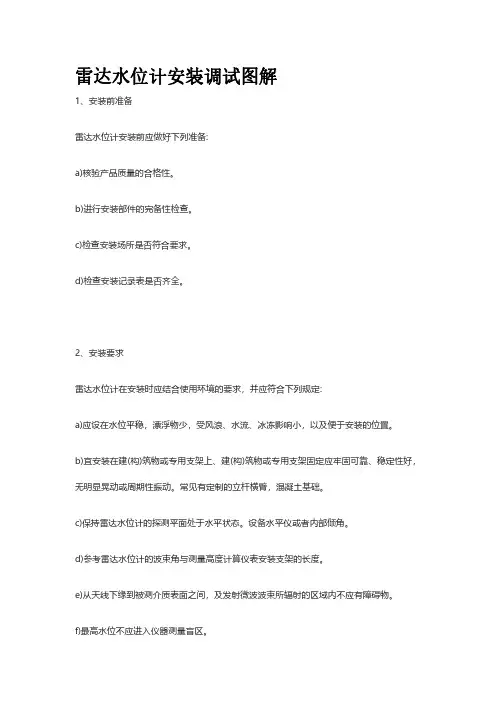

雷达水位计安装调试图解1、安装前准备雷达水位计安装前应做好下列准备:a)核验产品质量的合格性。

b)进行安装部件的完备性检查。

c)检查安装场所是否符合要求。

d)检查安装记录表是否齐全。

2、安装要求雷达水位计在安装时应结合使用环境的要求，并应符合下列规定:a)应设在水位平稳，漂浮物少，受风浪、水流、冰冻影响小，以及便于安装的位置。

b)宜安装在建(构)筑物或专用支架上、建(构)筑物或专用支架固定应牢固可靠、稳定性好，无明显晃动或周期性振动。

常见有定制的立杆横臂，混凝土基础。

c)保持雷达水位计的探测平面处于水平状态。

设备水平仪或者内部倾角。

d)参考雷达水位计的波束角与测量高度计算仪表安装支架的长度。

e)从天线下缘到被测介质表面之间，及发射微波波束所辐射的区域内不应有障碍物。

f)最高水位不应进入仪器测量盲区。

g)充分考虑连接线的走线线路和安装方式，线缆应具有必要的护套等保护措施，做到线缆防水防潮、防电磁干扰、防动物咬、防偷盗等。

避免线缆机械损伤。

h)对于需现场处理的安装工艺，如焊接、机械固定等，应按相应的工艺要求执行，并进行必要的检验或测试。

i）做好安装记录并留存，不限于图片视频文档等。

3防雷3.1要求雷达水位计在工作时应有防雷击能力，其防雷级别应达到GB/T17626.5-2019表1中等级3的要求。

3.2测试防雷应按下列方法进行测试;a)目测和手动检查雷达水位计的防雷措施，使用绝缘电阳测试仪检测水位计接地电阻。

b)用雷击浪涌(冲击)抗扰度试验设备，对工作状态下的雷达水位计，按GB/T17626.5-2019的规定，进行雷击浪涌(冲击)抗扰度试验。

c)测试后记录并检查雷达水位计工作情况。

4安装后调试雷达水位计安装后调试应符合下列规定:a)检查各连接插头连接无误，万用表检测电源电压正常后，通电进行现场调试，雷达水位计应工作正常。

b)进行雷达水位计初始测值的确定。

以测区水尺读数或可靠测定的水位值为基准，利用铅坠或平尺水位计等仪器测定水位计安装高度，与水位计读数互相对比校验，确定雷达水位计初始测值。
