水位计安装工艺流程

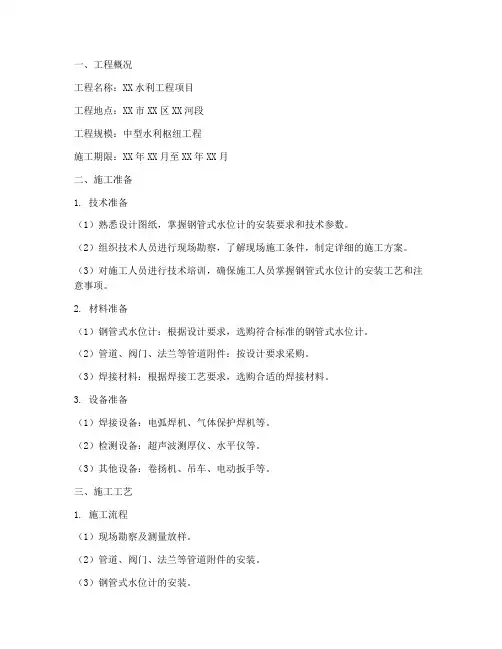

一、工程概况工程名称：XX水利工程项目工程地点：XX市XX区XX河段工程规模：中型水利枢纽工程施工期限：XX年XX月至XX年XX月二、施工准备1. 技术准备（1）熟悉设计图纸，掌握钢管式水位计的安装要求和技术参数。

（2）组织技术人员进行现场勘察，了解现场施工条件，制定详细的施工方案。

（3）对施工人员进行技术培训，确保施工人员掌握钢管式水位计的安装工艺和注意事项。

2. 材料准备（1）钢管式水位计：根据设计要求，选购符合标准的钢管式水位计。

（2）管道、阀门、法兰等管道附件：按设计要求采购。

（3）焊接材料：根据焊接工艺要求，选购合适的焊接材料。

3. 设备准备（1）焊接设备：电弧焊机、气体保护焊机等。

（2）检测设备：超声波测厚仪、水平仪等。

（3）其他设备：卷扬机、吊车、电动扳手等。

三、施工工艺1. 施工流程（1）现场勘察及测量放样。

（2）管道、阀门、法兰等管道附件的安装。

（3）钢管式水位计的安装。

（4）管道焊接及检验。

（5）试压及调试。

2. 施工要点（1）现场勘察及测量放样：根据设计图纸，对施工现场进行勘察，确定钢管式水位计的安装位置和尺寸。

（2）管道、阀门、法兰等管道附件的安装：按照设计要求，将管道、阀门、法兰等附件安装到位，确保连接牢固。

（3）钢管式水位计的安装：将钢管式水位计安装到管道上，调整水位计位置，确保水位计垂直、水平。

（4）管道焊接及检验：采用焊接工艺将管道连接，焊接完成后进行无损检测，确保焊接质量。

（5）试压及调试：对安装完成的钢管式水位计进行试压，检查是否存在泄漏现象，并对水位计进行调试，确保其正常运行。

四、施工保证措施1. 安全文明施工（1）加强施工现场安全管理，确保施工人员生命安全。

（2）做好施工垃圾的清理工作，保持施工现场整洁。

（3）严格执行施工现场环境保护措施，减少施工对周边环境的影响。

2. 质量保证（1）严格按照设计要求和施工规范进行施工。

（2）加强施工过程中的质量控制，确保工程质量。

BSIL-W10精密（量水堰）水位计安装使用手册(REV A)北京SOIL仪器有限公司_____________________________________________________________________________________________________________________________________________________________________________________ 地址：北京市丰台区丰台科技园航丰路9号302室电话：************邮编：100071 传真：************网址：电子邮箱：*************.cn目录1.技术参数 (1)2.概述 (1)3.安装步骤 (1)3.1.检查 (1)3.2.安装 (1)3.读取数据 (2)3.1.BSIL-RO-VW读数仪的操作 (2)4.数据处理 (2)4.1.水位的计算 (2)4.2.温度变化修正 (2)5.维护保养 (3)5.1.干燥管 (3)5.2.浮筒的保养 (4)5.3.传感器 (4)6．故障排除 (4)附录A- BSIL-W10型用于量水堰计的安装示意图 (5)附录B-半导体温度计温度推导公式 (8)附录C-关于干燥管气球的使用 (9)1.技术参数型号：BSIL-W10量程：150、300、600、1500mm 精度2：±0.1% F.S.线性：±0.5% F.S.稳定性：±0.05% F.S.每年温度范围3：-30︒～+80︒ C材料：传感器和浮筒：防污筒：不锈钢PVC(标准配置)，不锈钢（选购件）电缆：4-芯, 22 AWG PVC 护套尺寸（长度×直径）：传感器165×25mm2.概述BSIL-W10型精密水位监测仪用于精确测量非常小的水位变化，如河流、量水堰以及钻孔里需要对很小的水位变化进行精确测量。

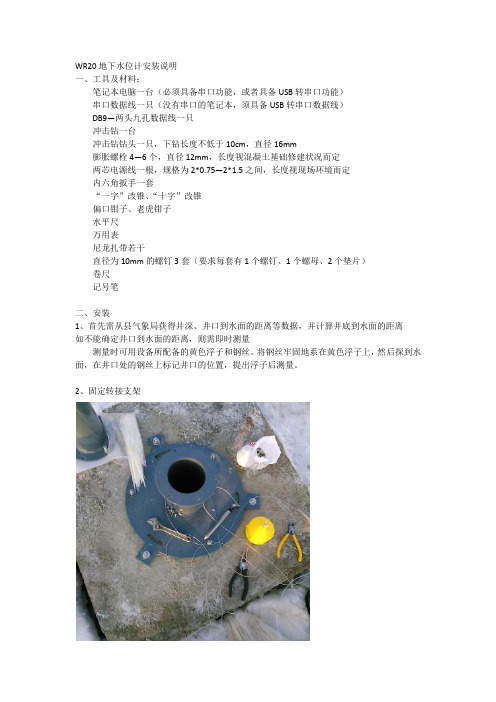

WR20地下水位计安装说明一、工具及材料：笔记本电脑一台（必须具备串口功能，或者具备USB转串口功能）串口数据线一只（没有串口的笔记本，须具备USB转串口数据线）DB9—两头九孔数据线一只冲击钻一台冲击钻钻头一只，下钻长度不低于10cm，直径16mm膨胀螺栓4—6个，直径12mm，长度视混凝土基础修建状况而定两芯电源线一根，规格为2*0.75—2*1.5之间，长度视现场环境而定内六角扳手一套“一字”改锥、“十字”改锥偏口钳子、老虎钳子水平尺万用表尼龙扎带若干直径为10mm的螺钉3套（要求每套有1个螺钉、1个螺母、2个垫片）卷尺记号笔二、安装1、首先需从县气象局获得井深、井口到水面的距离等数据，并计算井底到水面的距离如不能确定井口到水面的距离，则需即时测量测量时可用设备所配备的黄色浮子和钢丝。

将钢丝牢固地系在黄色浮子上，然后探到水面，在井口处的钢丝上标记井口的位置，提出浮子后测量。

2、固定转接支架如上图，将转接支架的中心孔正对井口的中心，选定安装位置，打孔，安装膨胀螺栓，安放转接支架，调整支架水平。

3、确定钢丝的长度钢丝长度=水面到滑轮的距离+水面到滑轮距离的二分之一备注：水面到滑轮的距离=水面到地面的距离+水泥基础的高度+转接支架的高度+支架与设备连接处到滑轮的高度转接支架的高度为20cm，支架与设备连接处到滑轮的高度为83cm由于钢丝的结构特性，在拉伸钢丝的过程中，切记不能用死力拉扯钢丝的打结处，以免损坏钢丝4、固定浮子和重锤拧掉设备上3个固定盖子的螺钉，拿掉机箱盖（拿掉过程中如发现导线端子与主板处于连接状态，请注意拔出端子，以免扯坏导线）拧掉设备机箱上3个固定螺钉，拿掉机箱筒身（筒身很重，请避免磕碰，并请安装人员注意自身安全）由于运输过程中的颠簸，设备中固定各个部件的螺钉螺母可能会松动，请注意检查并拧紧各个固定螺钉和螺母。

将确定长度的钢丝的一端，由上而下，穿过设备的支撑筒柱，在这一端钢丝上套上2个钢丝卡子，钢丝穿过浮子的圆孔，留取合适长度后，钢丝绕过浮子固定孔位两侧的缺口，用力打两个死结，并将卡子穿过两股钢丝，用老虎钳锋利处压紧卡子以固定钢丝，压紧时力度太大会割断钢丝，力度太小则起不到固定的作用。

水位计安装工艺流程渭河水资源项目建设水位监测点共计40个监测点。

其中有水库水位、河道站水位、水文站水位、取水口水位流量。

从实施方式的角度来说，我们制定了严格的工作程序，规范了实时监测站的施工方法：一、环境要求1.连接水位计的信号线屏蔽层应悬空（因信号线的另一端已连接监测仪），否则，不仅屏蔽效果不好，且容易导致雷击。

2.水位计引出的信号线一般应采用线管保护后入地，尽量避免架空，安装牢靠，防止意外拉断，确保信号畅通、可靠。

3.安装完毕，检查所有接头，紧固螺丝等是否牢固。

4.在离开现场前，观察周边环境，看有没有可能影响障碍物，如果有的话，应彻底清除。

二、安装流程1.信号输出电缆为两芯屏蔽线，电线接头从仪器底座的橡胶电缆护套穿进后打结，固定在上方的接线架上。

2.接线后，调整调平螺帽，处于水平状态，然后用螺钉锁紧。

3.检查接受部分的信号是否正常。

4.螺钉锁紧。

至此，仪器安装完毕。

三、数据采集器安装步骤1.接好者水位计等传感器。

2.检查通信终端天线是否连好。

3.确定终端机所有电源线连接正确。

4.打开终端机电源开关。

5.对终端进行基本参数配置（包括：中心手机号码、终端站号和中心站号等）。

6.根据系统要求设定其他参数。

7.设定完毕后，退回到监控状态(即值守状态)。

8.检查采集等功能，确定传感器已正常工作。

9.通过修改时钟来检查定时报功能。

10.检查人工置数功能。

11.检查数据通信发送功能。

12.检查完毕，退回到监控状态。

四、河道站水位1、设备杆的预埋件基础施工基础的钢筋笼临时固定，同时确保钢筋笼的基础顶板平面水平；设备杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。

施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5mm～10mm；混凝土必须养护一段时间，以确保混凝土能达到一定的安装强度。

2、水位计立杆建设3、遥测采集终端机安装遥测采集终端机是水位监测中广泛使用的设备，采集终端设备一般由行业专业公司开发，针对具体系统的接口能力较强。

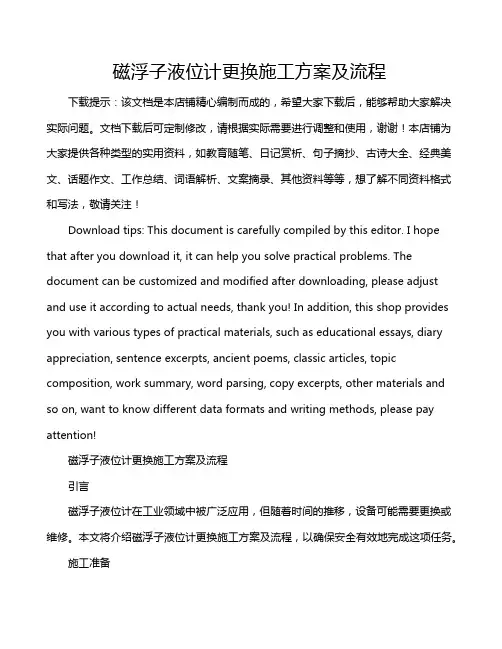

磁浮子液位计更换施工方案及流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!磁浮子液位计更换施工方案及流程引言磁浮子液位计在工业领域中被广泛应用，但随着时间的推移，设备可能需要更换或维修。

超声波水位计安装及规范（试行）适用范围本安装方法适合本公司包括:超声波水位计安装。

主要遵循的标准定义及缩略语无安装方法安装工具和资料及数量需要辅材角钢、钢筋、膨胀螺栓、铁钉、水泥、河沙、碎石等安装前的准备工作安装工具和资料需要到位各种辅助材料需要到位需要8个以上（非接触式水位计）的安装人员进行操作安装步骤及要求水介式超声波水（液）位计1.水下固定安装本水位仪是以水作为测量传播媒介，其换能器隐匿安装于水底，其声脉冲向上发射至水面返回由换能器接收而进行水位测量。

根据应用现场的不同，有以下几种安装方式。

1.1梯形断面水位测量点安装方式：根据现场实际情况，在紧挨渠道的堤坡上垂直埋下一套PVC管结构，达到水文测量的静水井功效以取代土建工程井。

具体操作是：1、将配件中的Φ75*Φ50的PVC三通管及其它PVC附件取出，根据需要在当地购置一定长度的Φ75和Φ50的PVC管。

2、根据渠堤面到渠底的垂直高度，合适裁取一定长度的Φ75PVC管和一定长度的Φ50PVC连通管，一并与三通相连接并垂直埋入渠堤断面中。

Φ75PVC管底部尽可能与渠底水平并要求较高的垂直度（声脉冲直线反射运行的需要）；过滤网与Φ50PVC连通管顶端相配接。

3、将相应长度的Φ50的PVC管与装配有换能器的Φ50的PVC短接连接，电缆线顺管用尼龙扎带扎牢，垂直放置于Φ75的PVC静水管中；另在Φ75的PVC静水管上端锯开一个小口便于电缆线横向隐匿掩埋至电线杆旁通向仪器箱内。

4、用盖板将Φ75的PVC静水管盖住，加土或草皮掩埋即可；一旦灌期结束可将其取出带回入库存放，下一年度再放置应用。

图1-1 梯形断面安装示意图1-2 PVC套筒安装细节示意图1.2闸、渠垂直建设物水位测量点安装方式闸壁、渠壁等设安装点, 可将换能器固定在50mm—70mm的PVC静水管底部，并直接将PVC管垂直固定在建设物壁面上即可（安装方式一），也可将换能器配装在L型弯角件上，长边部分直接固定在建筑扬垂直面上（安装方式二）。

水位传示仪安装施工方案1. 引言水位传示仪是一种用于监测和显示水位变化的仪器。

在各种水利工程中，水位传示仪的安装施工十分重要，影响着仪器的性能和准确性。

本文档将详细介绍水位传示仪的安装施工方案，包括安装位置选择、材料准备、安装步骤等内容。

2. 安装位置选择水位传示仪的安装位置应根据实际需求和工程要求来确定。

一般来说，应选择在水位变化频繁、易于观测的位置安装水位传示仪。

具体选择原则如下： - 水位传示仪应尽可能靠近被监测水体的边缘，以减小水位传感器与水体表面之间的距离。

- 不同的工程要求对水位传示仪的安装位置有所不同，根据具体项目需求进行决策。

3. 材料准备在进行水位传示仪的安装施工前，需要提前准备以下材料和工具： - 水位传示仪主机：包括监测仪表、电源等。

- 传感器：根据工程要求选择合适的传感器，如压力传感器或浮子式传感器。

- 电缆：用于连接传感器和主机的电缆。

- 接线盒：用于将传感器的电缆与主机的电缆连接起来。

- 固定支架：用于固定水位传示仪主机和传感器。

- 手持工具：如电钻、螺丝刀、扳手等。

4. 安装步骤4.1 确定安装位置根据上述安装位置选择的原则，确定水位传示仪的安装位置，并在该位置上标记出固定支架和接线盒的安装孔位。

4.2 安装固定支架和接线盒使用电钻和螺丝刀，将固定支架和接线盒固定在确定好的位置上。

确保固定牢固，并保持水平。

4.3 安装传感器根据工程要求选择合适的传感器，按照传感器的安装说明书进行安装。

一般来说，将传感器固定在水体边缘附近的合适位置。

确保传感器与水体表面之间的距离满足要求。

4.4 连接传感器和主机将传感器的电缆与接线盒连接起来，确保连接牢固可靠，并进行必要的密封处理以防水。

4.5 安装水位传示仪主机将水位传示仪主机安装在固定支架上，并将其与接线盒连接起来。

确保连接牢固，并进行必要的电源接线。

4.6 测试和调试完成安装后，进行测试和调试。

确认水位传示仪和传感器的连接是否正常，并确保仪器的功能和准确性符合要求。

钢带浮子液位计的安装与使用一、介绍钢带浮子液位计是一种常用的液位测量仪器，通过浮子与钢带的协作来实现对液位高低的测量。

其优点是结构简单，稳定可靠；缺点是需安装在垂直方向且对浮球尺寸有一定要求。

本文将介绍钢带浮子液位计的安装与使用事项。

二、安装1. 工具准备进行安装前，需要准备以下工具：•螺丝刀•十字螺丝刀•鞭毛策子•连接器2. 安装步骤1.确定安装地点，要求垂直或与垂直不超过10度；2.使用螺丝刀将U型卡固定在安装地点上，尽量保证其水平；3.将钢带穿过U型卡，平滑地拉向箱体；4.将钢带固定到箱体上，保证其牢靠可靠；5.将鞭毛策子和连接器连接到浮子上；6.调整浮子的高度，使其与液位接触，但不要过分紧贴；7.插入电缆，测试液位计是否能够正常工作。

三、使用1. 使用前在使用前，需要了解以下事项：•钢带浮子液位计是一种电子设备，需要注意防潮防水；•在对液位计进行维护时，需要停止其工作。

2. 使用步骤1.推动卡片，使浮子整体下降至底部；2.将浮子按需要调整至所需高度，且不能碰到侧壁；3.测量液位；4.使用完成后，按需将浮子复位。

四、注意事项1.安装时，必须保证液位计与垂直方向垂直或倾斜度不超过10度；2.浮球和液体接触时，它的外面要有一定的间隔，不要贴在壁上；3.安装地点必须能够支撑安装的重量；4.在维护液位计时，需停止其工作，以免意外伤害。

5.在进行修理和维修机翼期间，防止撞击机箱。

五、结论钢带浮子液位计是一种常用可靠的液位测量仪器，其安装与使用需要考虑多方面的问题，包括安装地点、工具准备、使用步骤等。

希望通过本文的介绍，能够使读者了解和掌握钢带浮子液位计的相关知识，从而更好地使用和维护液位计。

第1篇一、目的为确保雷达水位计的正常运行和准确测量，特制定本操作规程。

二、适用范围本规程适用于雷达水位计的安装、调试、使用和维护。

三、操作步骤1. 安装前准备（1）检查雷达水位计及其附件是否齐全，设备外观是否完好。

（2）确认安装位置符合设计要求，周围环境无障碍物。

（3）准备好安装工具和辅助材料。

2. 安装过程（1）按照设备说明书，将雷达水位计安装于指定位置。

（2）连接电源线和信号线，确保连接牢固。

（3）调整雷达水位计的安装角度，使其水平。

（4）安装反射板，确保其稳固。

3. 调试过程（1）接通电源，开启雷达水位计。

（2）调整雷达水位计的参数，如测量范围、分辨率等。

（3）进行水位校准，将雷达水位计放置于已知水位处，记录数据。

（4）观察雷达水位计显示的水位数据，确保其准确。

4. 使用过程（1）开启雷达水位计，观察显示的水位数据。

（2）根据需要调整测量范围和分辨率。

（3）定期检查雷达水位计的运行情况，确保其正常工作。

5. 维护过程（1）定期检查雷达水位计的电源线和信号线，确保连接牢固。

（2）清理雷达水位计的表面，防止灰尘和污垢影响测量精度。

（3）检查反射板，确保其稳固，如有损坏及时更换。

（4）定期进行水位校准，确保雷达水位计的测量精度。

四、注意事项1. 操作雷达水位计时，请确保设备处于正常工作状态。

2. 雷达水位计的安装和调试应由专业人员进行。

3. 避免在恶劣天气条件下操作雷达水位计，如强风、大雨等。

4. 雷达水位计的维护应由专业人员进行，确保设备正常运行。

五、应急处理1. 若雷达水位计出现故障，应立即停止使用，并联系专业人员进行维修。

2. 若雷达水位计显示的水位数据异常，应重新进行水位校准，确保数据准确。

3. 若雷达水位计周围环境发生重大变化，如水位突变、设备损坏等，应及时采取措施，确保设备正常运行。

六、附则本规程自发布之日起实施，如有未尽事宜，由相关部门负责解释。

第2篇一、概述雷达水位计是一种高精度、非接触式的水位测量设备，广泛应用于水利工程、环保监测、水文气象等领域。

水位计安装工艺流程水位计是用来测量液体高度或水位的仪器，它广泛应用于水库、河流、水文站、工业生产等领域。

安装水位计时需要遵循一定的工艺流程，下面给出水位计安装工艺流程的详细说明。

1. 选择合适的水位计在选择水位计时，应考虑测量范围、精度、反应时间等因素，从而选择合适的水位计。

同时还要考虑安装环境和场地的实际情况，选择适合的水位计型号和尺寸。

2. 确定安装位置安装位置应该选在水位变化比较明显的地方，避免堵塞和干涸。

同时还应考虑安全因素，选择不易被损坏和避免污染的位置。

3. 进行现场勘测在安装前，要进行现场勘测和测量，确定水位计的安装位置、水位变化范围、水深、水流量等参数。

4. 安装调试安装前，应进行水平校正，使水位计安装牢固、平稳。

在安装过程中，应注意防水、防腐蚀，保证传感器的安全性和可靠性。

安装后要进行调试和校准，检测是否能够正常测量。

如果发现测量数据异常，应及时调整和排除故障。

5. 进行防护措施水位计安装后，应加强防护措施，防止被恶意破坏或遭受自然灾害的侵害。

对于暴露设备，还应采取防雨、防尘措施，确保设备长期稳定易于维护。

6. 进行定期维护水位计作为长期运行的设备，应定期进行维护和保养。

定期清洗和校准水位计，保证设备的准确性和可靠性。

同时还应定期更换传感器和电池，确保稳定运行。

7. 维护记录和维修在水位计运行过程中，应定期记录和维护数据，随时掌握设备的运行状态。

当设备出现故障时，应及时进行维修和更换，尽快恢复设备的正常运行。

水位计的安装过程需要进行现场勘测、选用合适的型号和尺寸、进行安装调试和防护措施等多个环节，只有在各个环节都完成严格遵循工艺流程后，才能保证设备的准确性和可靠性，能够达到预期的测量效果。
